Егоровские вагоны -14м. - куча вопросов

[andrew-n8]

Добрый день и Всех с Новым годом.

Моделю в Нашем масштабе Егоровские вагоны 14м. Вылезает куча вопросов.

1. Клепки-болты - кто-то из моделистов их моделит - но по факту на фото их нет. Надо их или нет?
2. На чертежах - есть два типа тамбуров - трапецией и прямоугольником в плане. Какой вариант предпочтительнее?
3. Кто может помочь разобраться с схемами и чертежами - какие, вагоны пригородные как дальнего следования.
4. Непонятки с крышей - на чертежах и фото с верху вагонов поперечных вальцов (стыков) нет - но их моделят. Как быть?






[ScaleN]

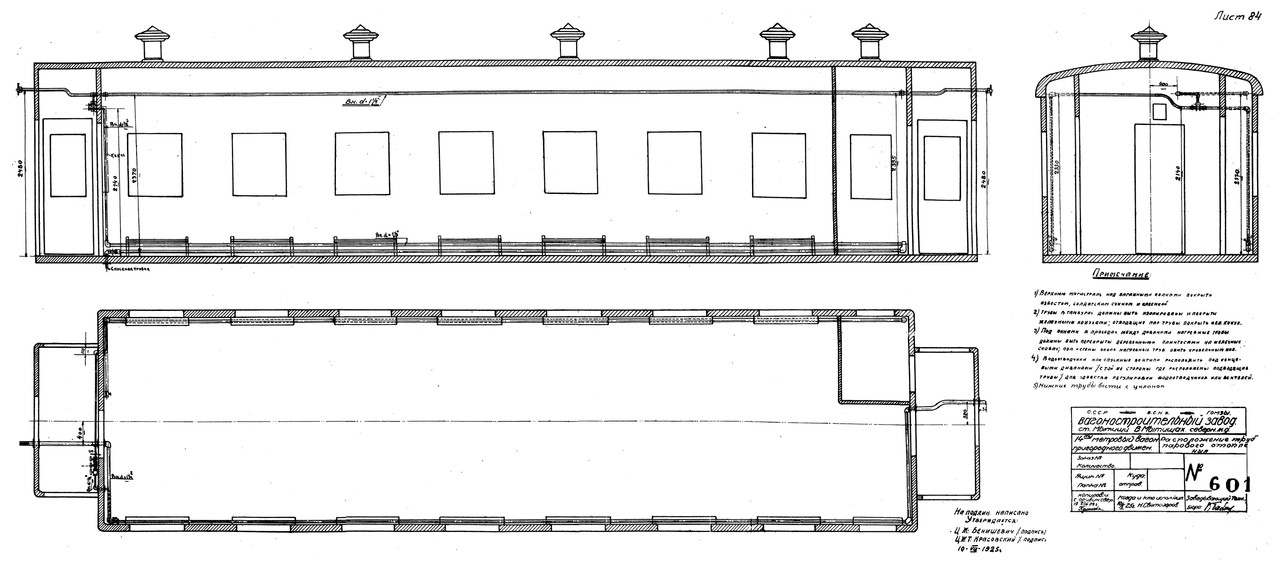

Привет, судя по чертежам, у пригородного тамбур прямоугольный

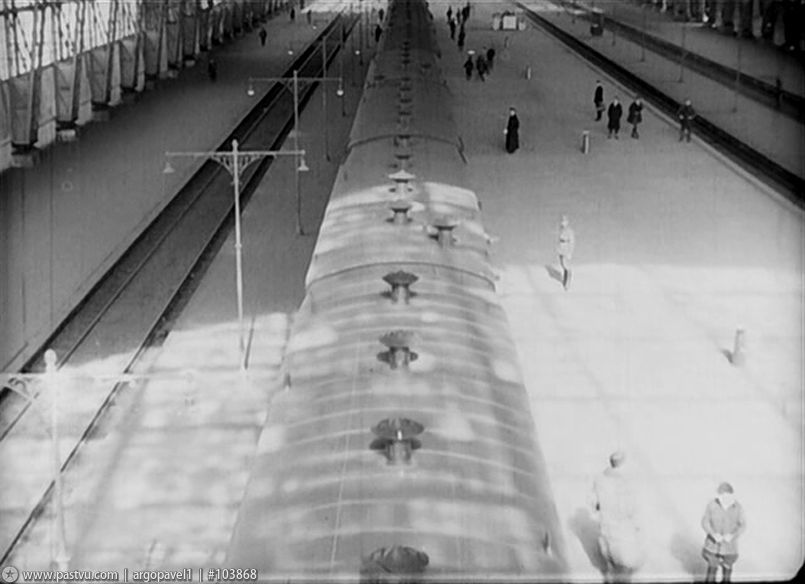

... и добавил:по крыше есть вальцы для пригородных

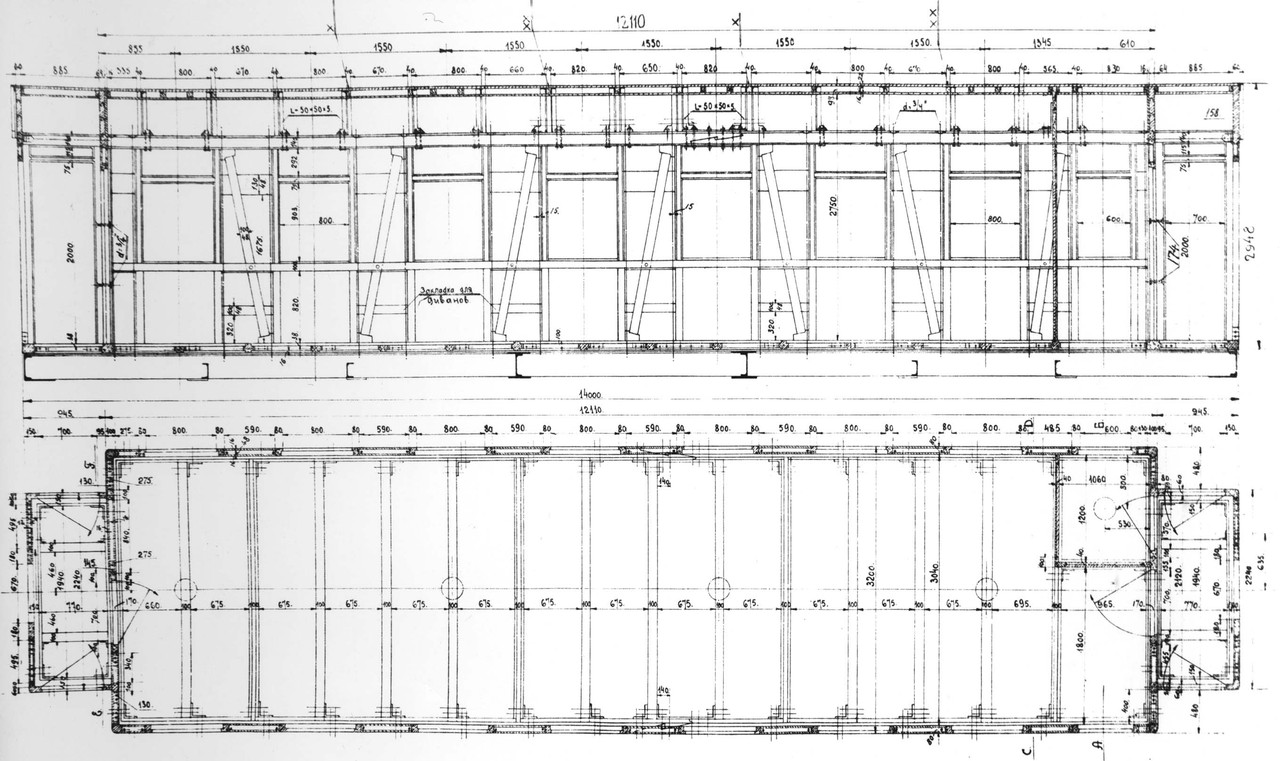

ну и размеры боковины вот точные

[andrew-n8]

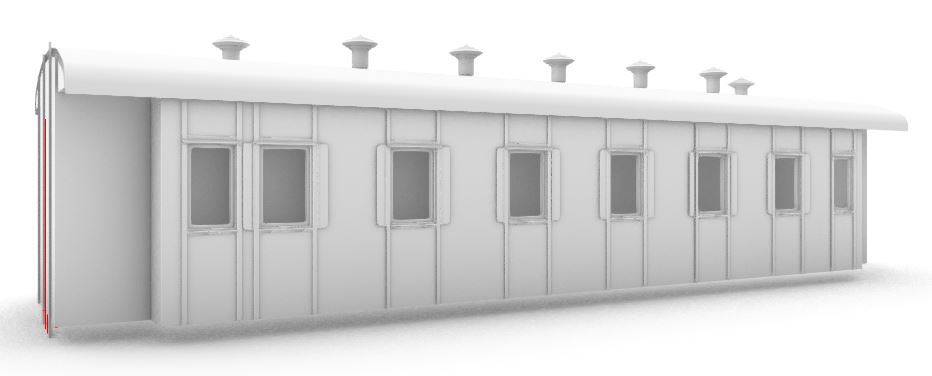

отличчно - спасибо - как я понимаю теперь у меня модель сейчас - дальнего следования надо только тамбура в трапецию переделать. а Вы прислали - пригородный - его тоже замоделю

[ScaleN]

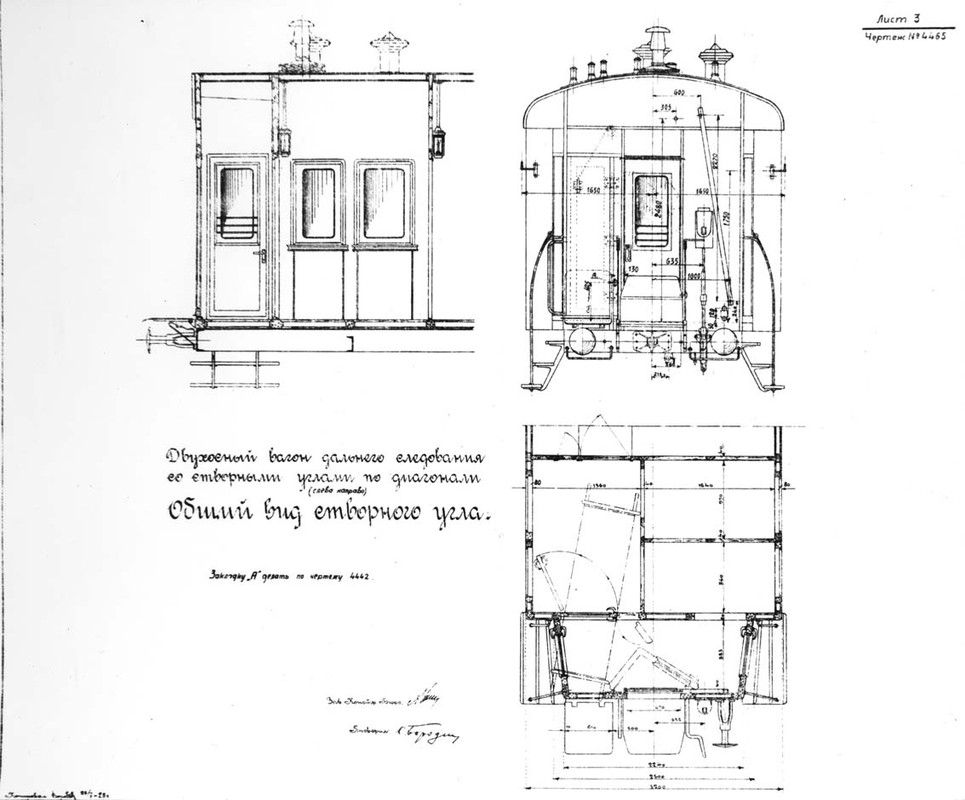

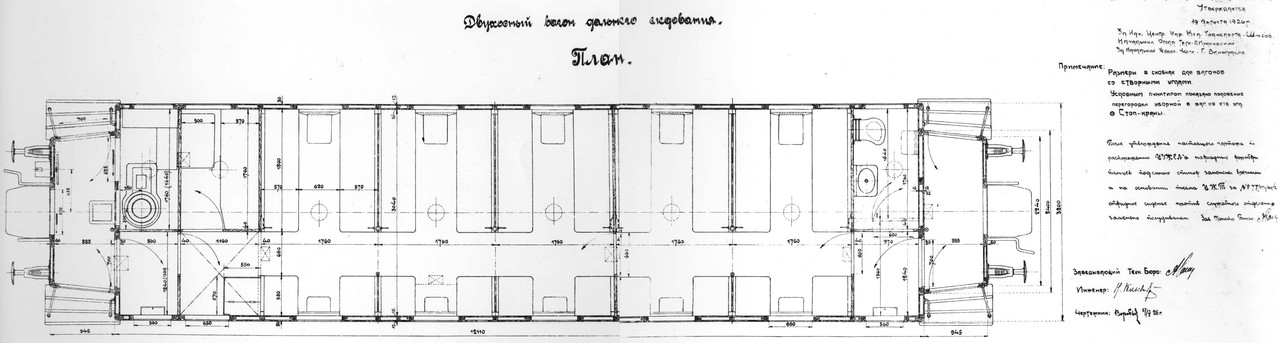

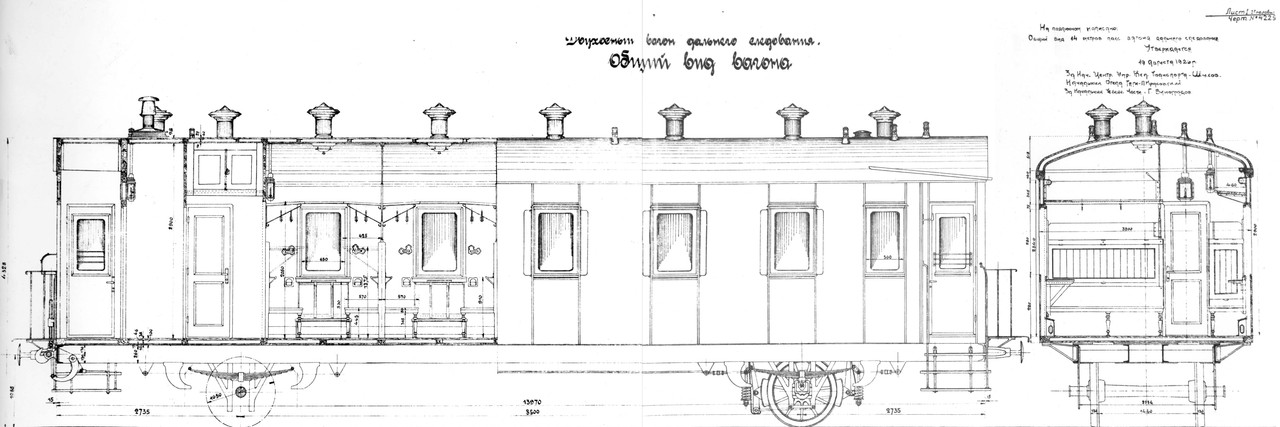

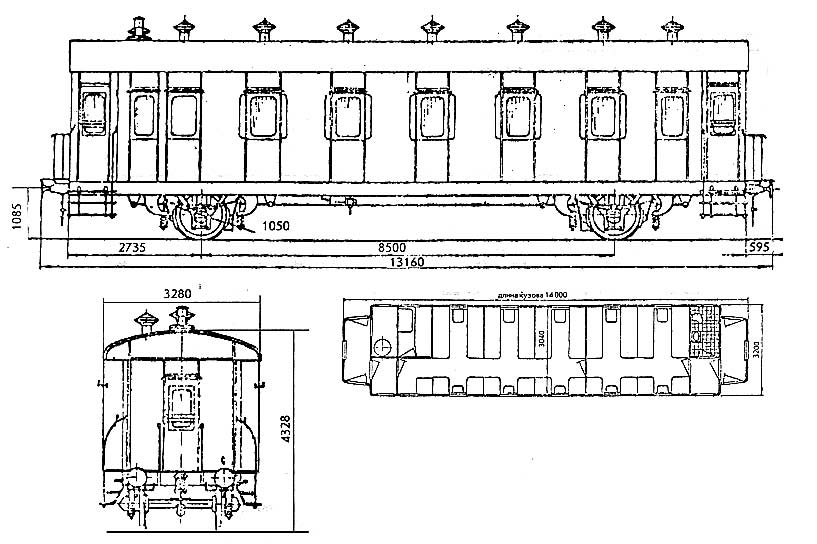

для дальнего следования тамбуры действительно трапецией, вот есть такой чертеж

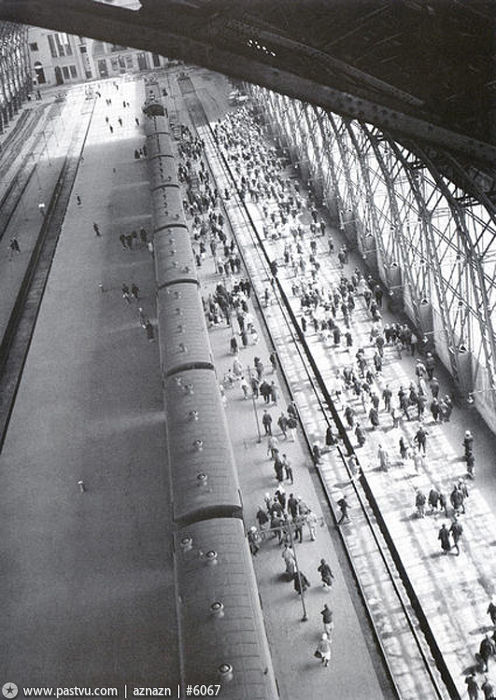

и по поводу "заклепок" - чисто имхо - там ГВОЗДИ.... зачем кто-то замоделил шипы размером со стопку мне не на 100% понятно, я бы не делал... но это чисто имхо, глядя вот на такое фото

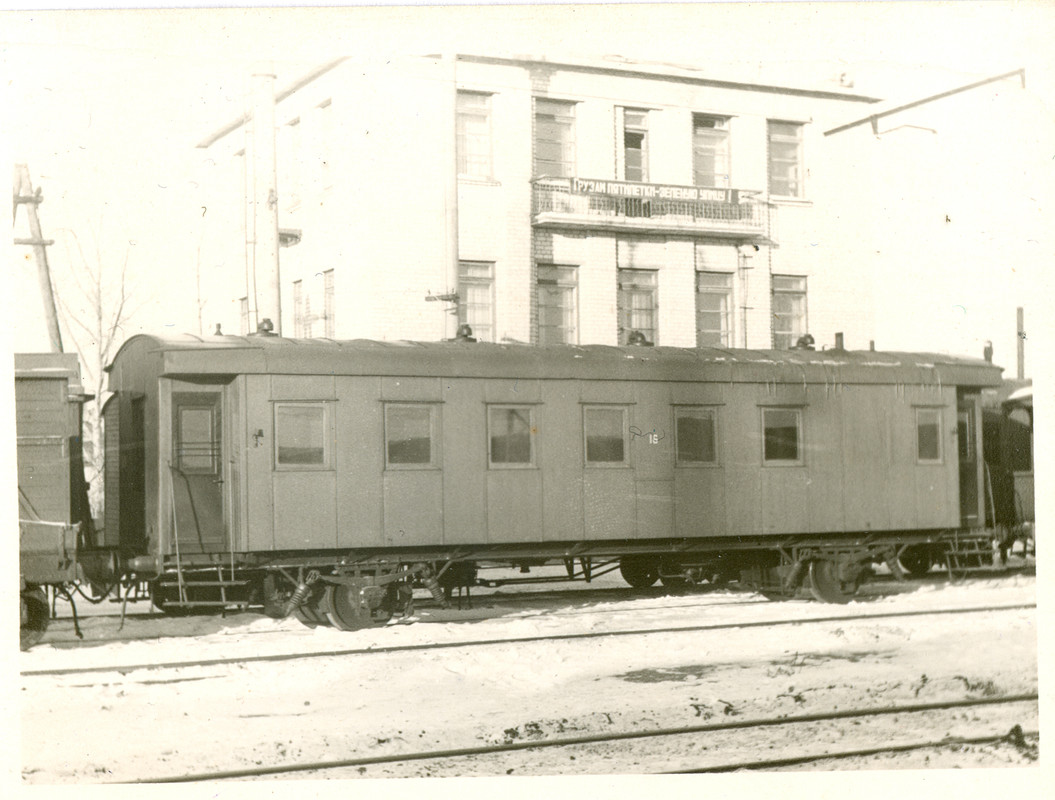

... и добавил:ну и вот важное по окнам имхо

[andrew-n8]

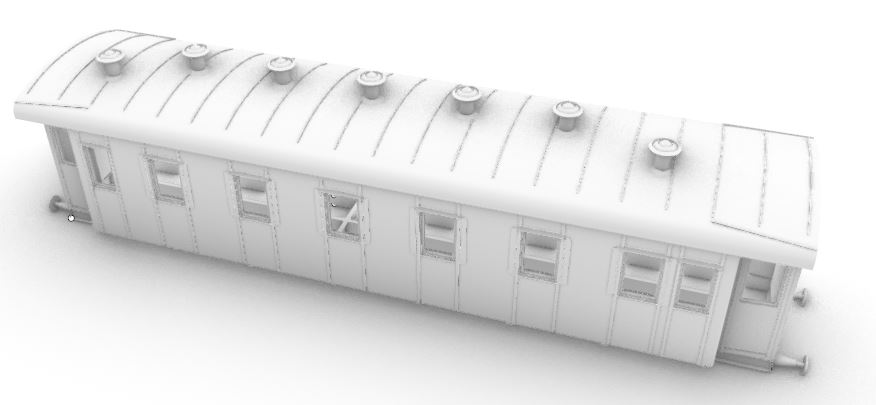

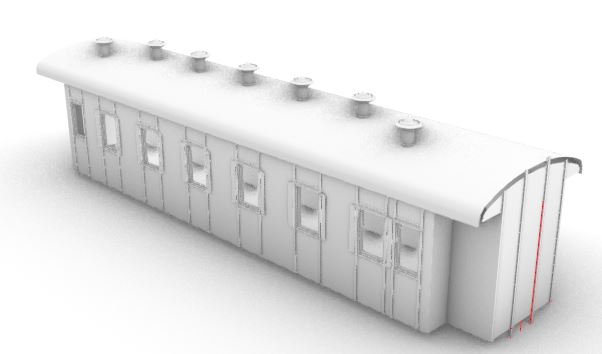

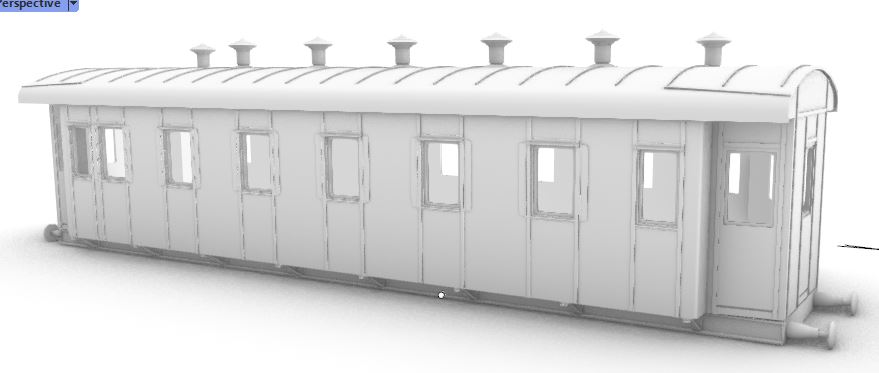

ну пока как-то так

[Sormovo]

Подскажите, какого года выпуска эти вагоны?

[Эдуард]

Рёбра на вагоне выглядят нереально толстыми, а на фото они как ниточки.

[andrew-n8]

Чертежи как царские так и советские. Рёбра не толстые - это они только и кажутся толстыми - при печати будут тонкими - толщина 0.15мм. - ширина 0.3мм. - Пробная печать покажет, если будут реально толстыми то уменьшим до 0.1.

[ScaleN]

Подскажите, какого года выпуска эти вагоны?

Чертёж для пригородного подписан 1925 году. Соответственно 1925+,   после войны уже цмв начали строить, как я понимаю

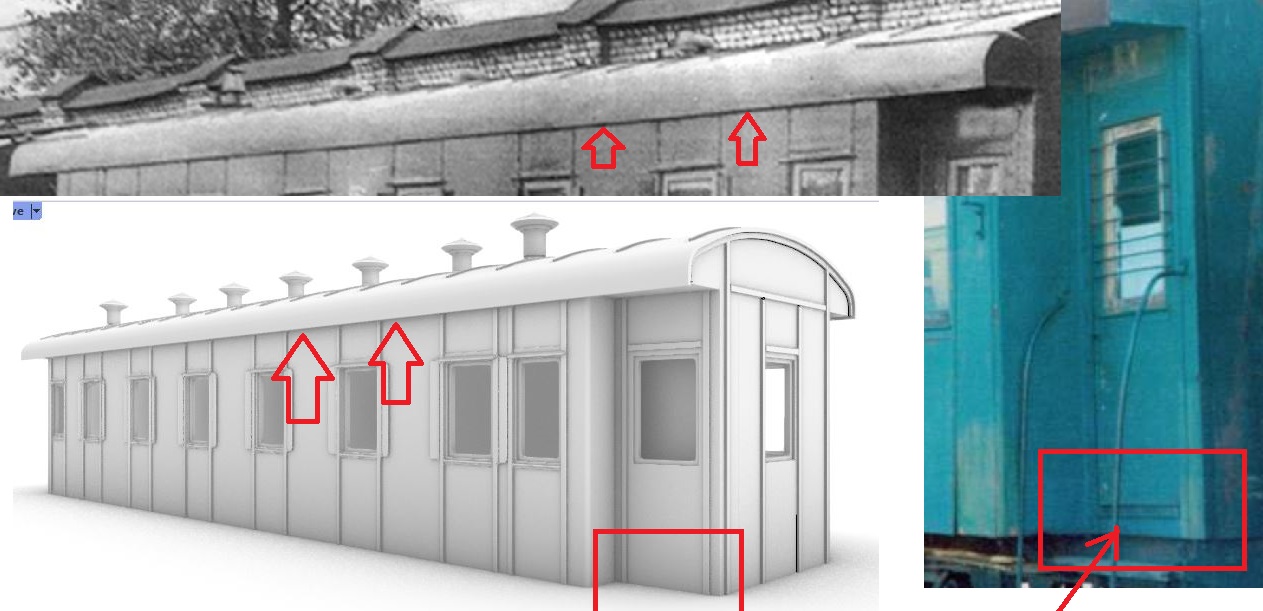

... и добавил:Если позволите, хотел обратить внимание на 2 момента которые мне в глаз бросились - порожек у двери в тамбур и величина козырька крыши по боку вагона, возможно имеет смысл изменить



[andrew-n8]

порожек обязательно будет - по выносу крыши - тут блиин спорный вопрос - где-то на фото он большой, на чертежах очень маленький - практически нет, решил соорудить пока как на фото - от стенки вагона до ската 0,6мм.
У меня вот вопрос по крыше - она со сторон тамбура тоже в плане трапецией идет - так же как и тапбур?

[ScaleN]

не помню советских вагонов с заужением крыши над тамбуром, имхо это усложнение и удорожание конструкции, пригородные 100% прямые

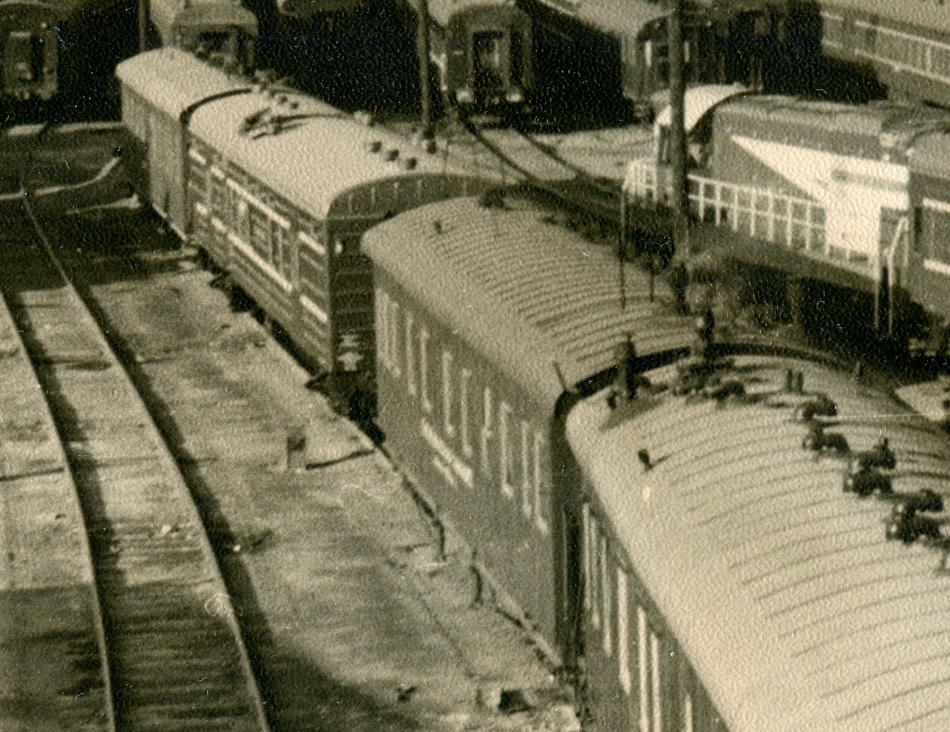

дальние, вроде тоже, хотя это фото немного в проекции и оно позднее, уже послевоенное, вагоны ходили в составах с ЦМВ, правда наверное после существенных ремонтов с заменой дефлекторов Коршунова на "улитки"



[andrew-n8]

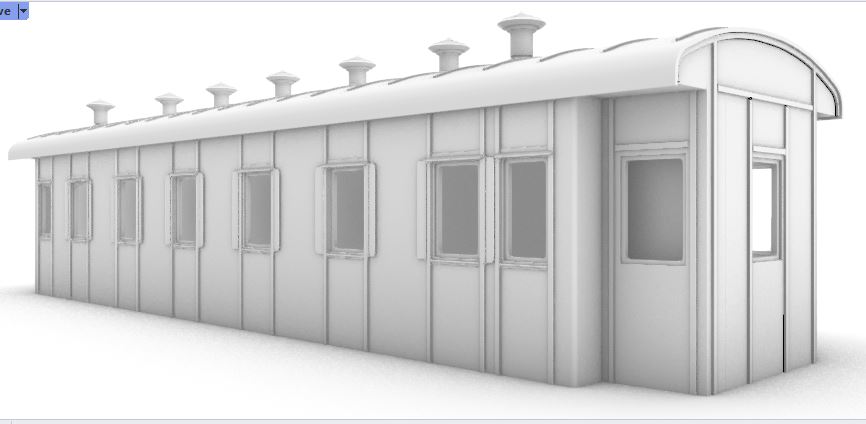

Спасибо по крыше понятно - делаю нормальной - прямоугллбной

[Эдуард]

Я бы сходил ещё на scaletrainsclub, спросил.

[andrew-n8]





Коллеги есть какие замечания и интерес к этим вагонам

[Sormovo]

Привет. Интерес к таким вагонам есть.
Из замечаний, хотел бы уточнить. Вагон же не будет печататься целиком? Хотелось бы отдельные части: крыша, дефлекторы, оконные фрамуги (желательно одной деталью на сторону), буфера, рама с буксовыми узлами, интерьер.
Это позволит значительно упростить процесс покраски.
 И на раме предусмотреть возможность размещения и крепления разных видов сцепок.
