Коллеги, у меня прямо начало подгорать...
...и я записал небольшое демо с осциллографом.
https://rutube.ru/video/private/c9628e689d4ec3397f55958faad7cc4e/?p=CRnyQGnqrdU8NzHwtjvjAQПочему, потому, что все эти блоки питания разные и сделаны в разные годы.

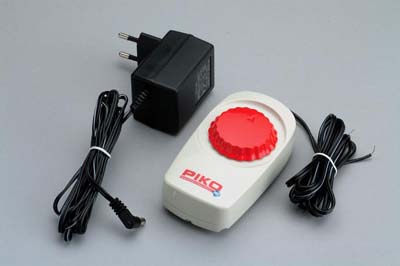

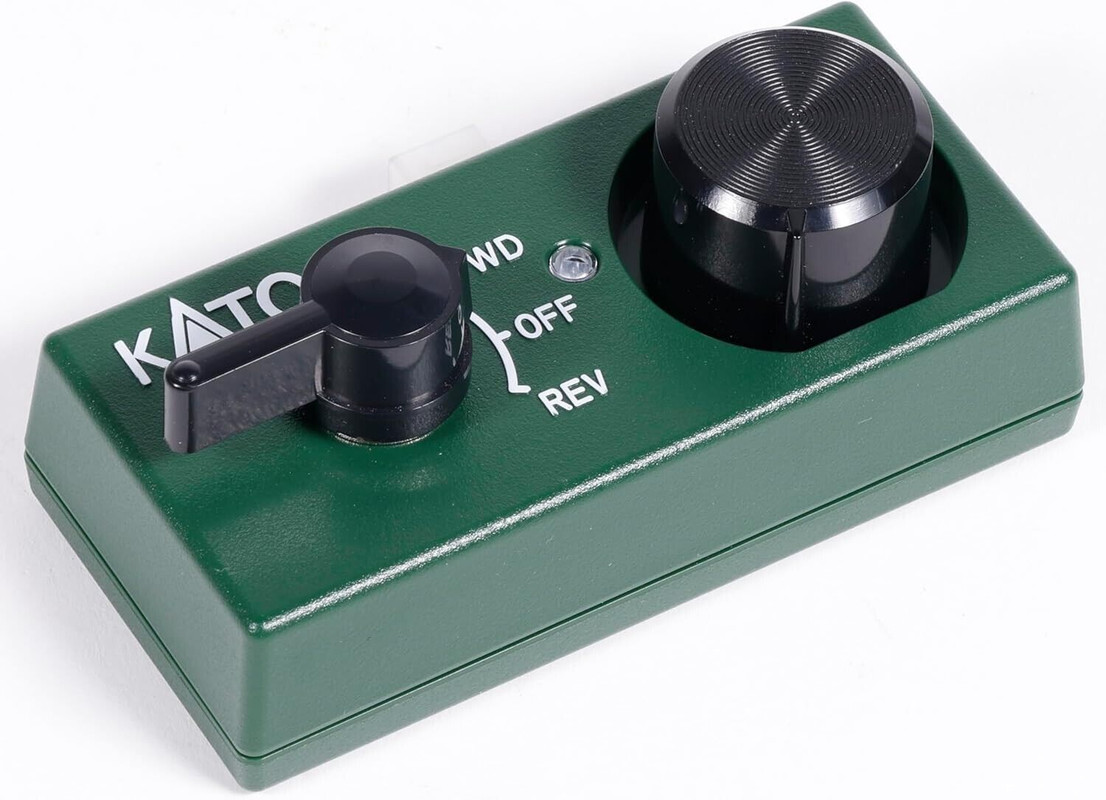

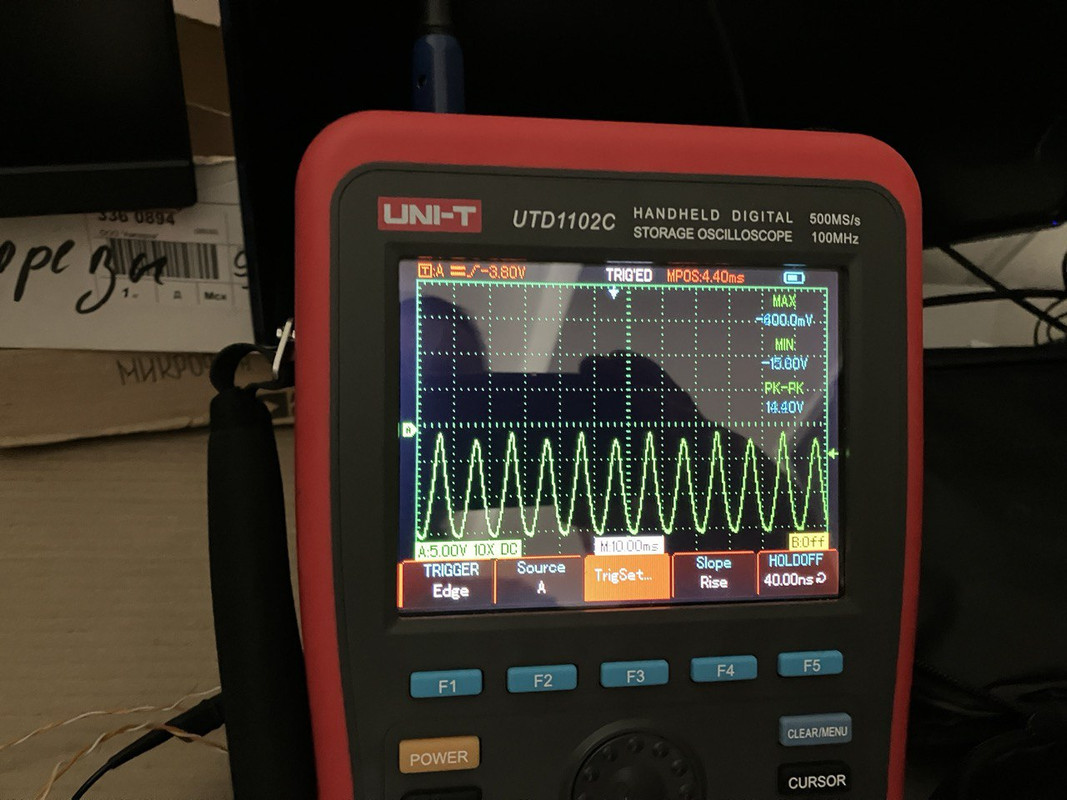

То, что я вижу (заведомо отмечу, что получилось увидеть только на "отрицательном" напряжении).

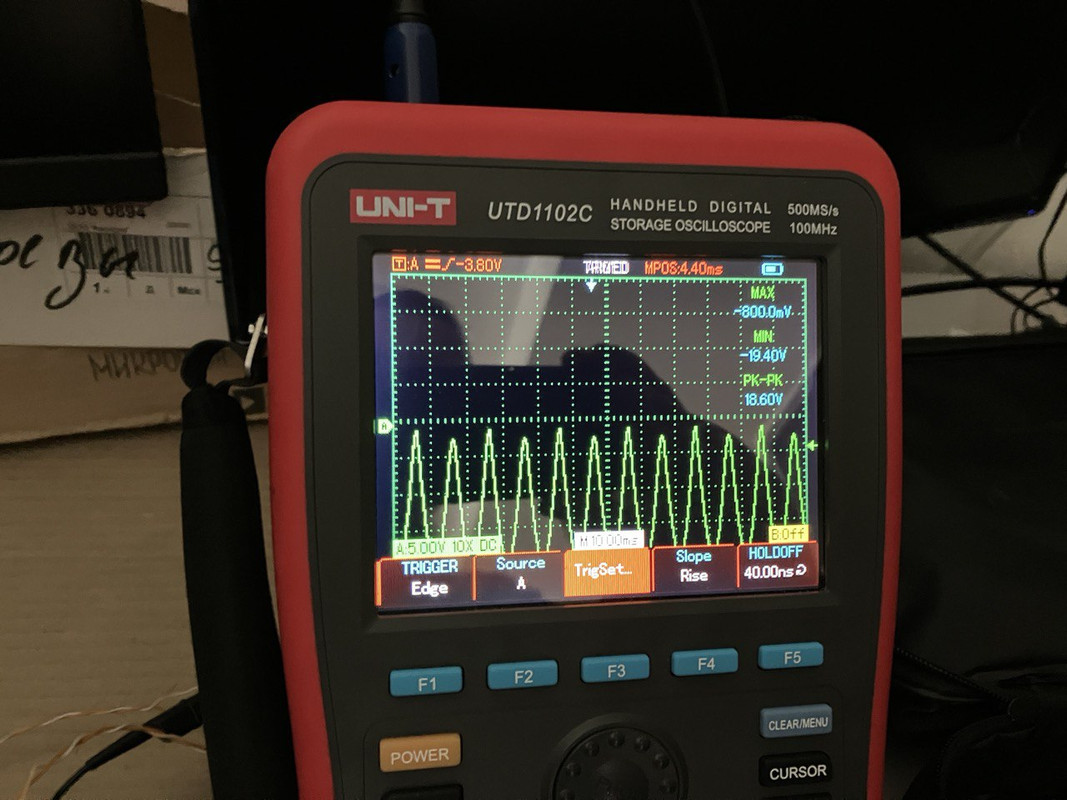

Это то, что нет ШИМ, а есть 50 Гц пониженное напряжение (10 мс на клетку) и видно, что при первой же риске ручки напряжение первого полупериода подскакивает до 7 вольт, а второй почти остаётся равным нулю.
Далее, по мере вращения ручки второй полупериод подрастает до размера первого.
И потом всё растёт параллельно.
Такой метод называется "bootstrap", наверное как пинок или толчок.

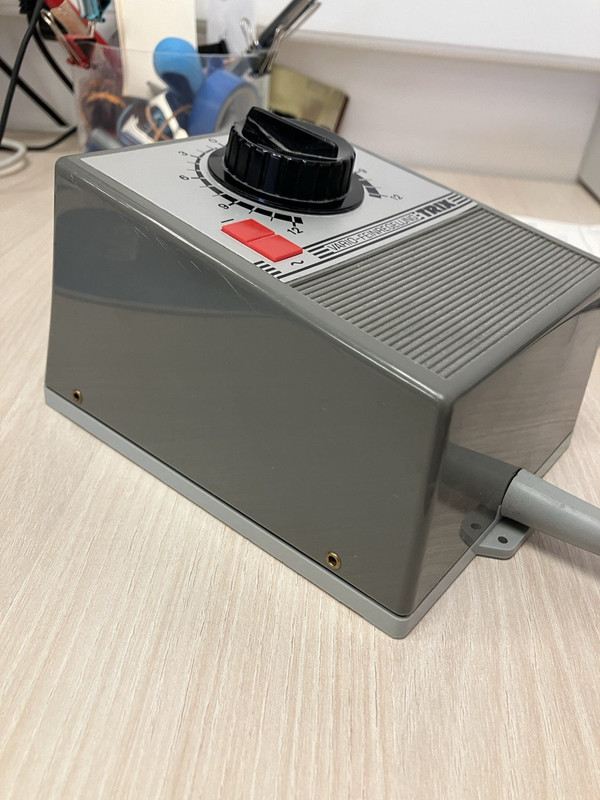

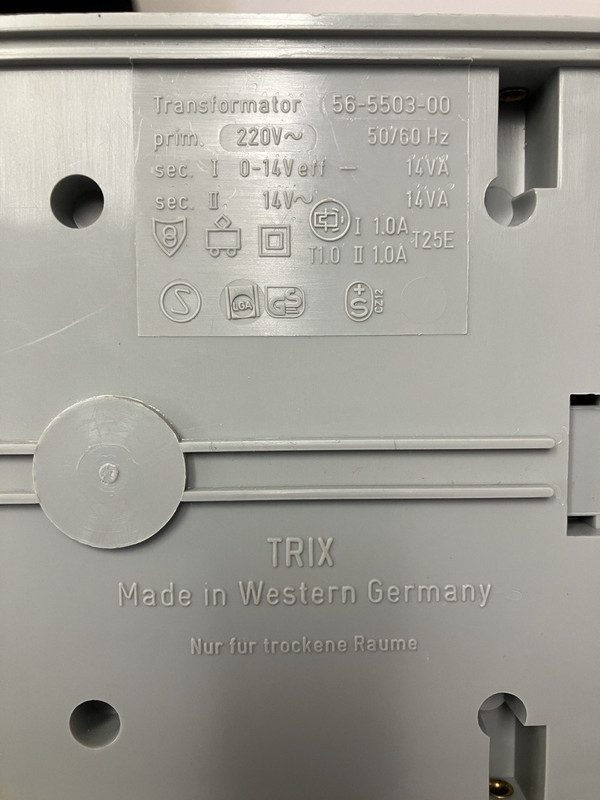

Как это схематично сделано я не знаю, блок на клёпках и вскрывать я не хочу.

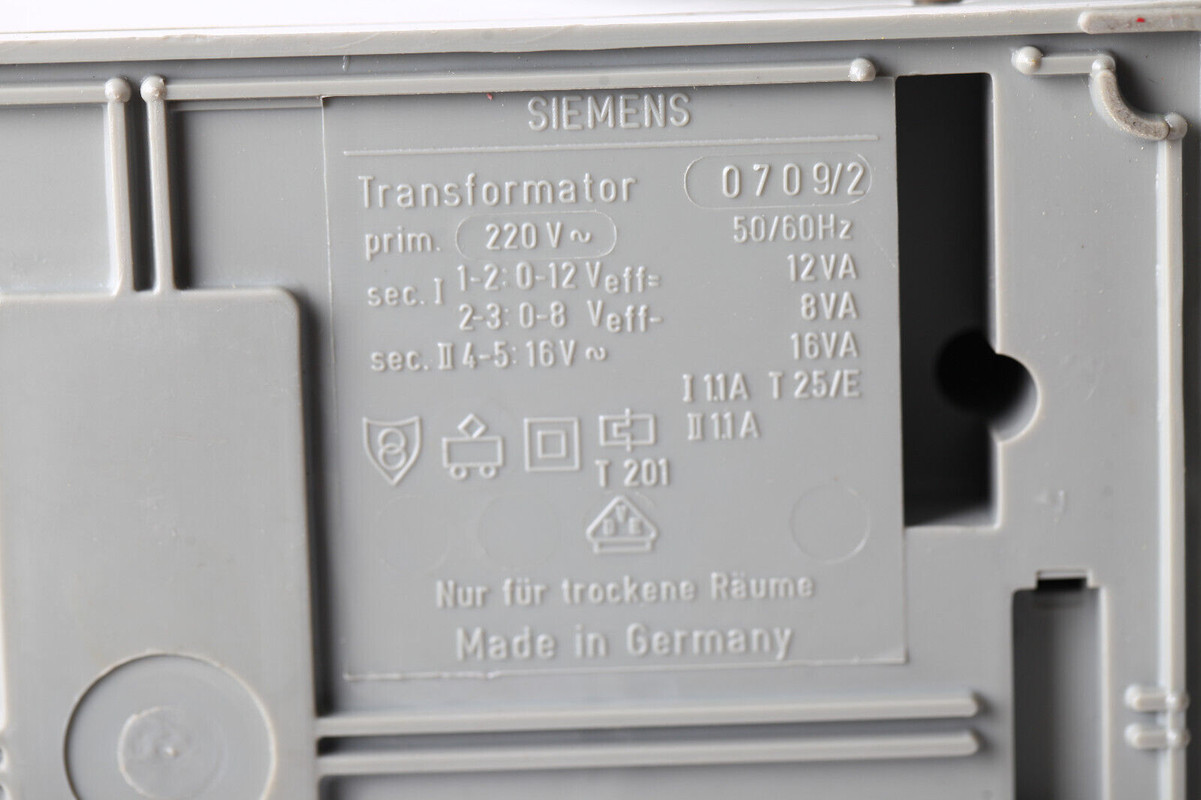

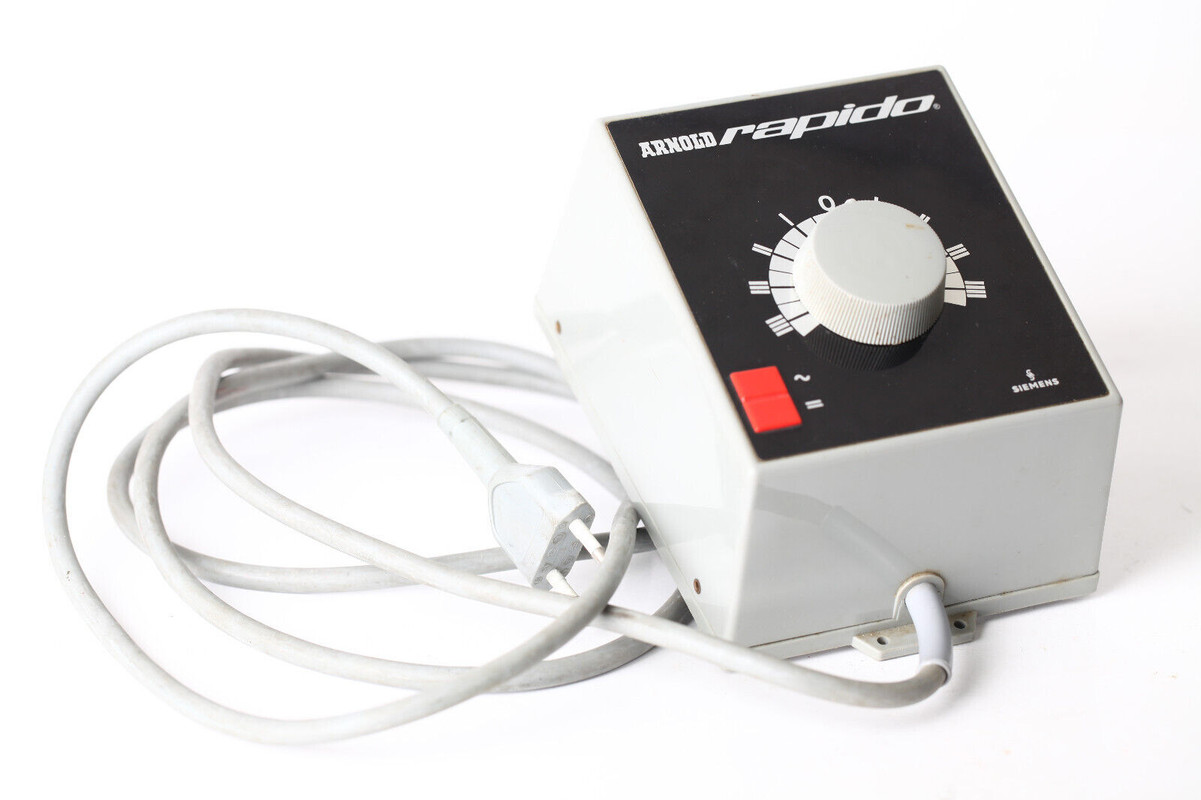

Фото под спойлером, чтобы не было тут путаницы. Картинки мысленно переворачиваем в голове вверх ногами))).
Ну, собственно энергия которая передаётся двигателю, это интеграл т.е. площадь от нуля до линии осциллограммы.

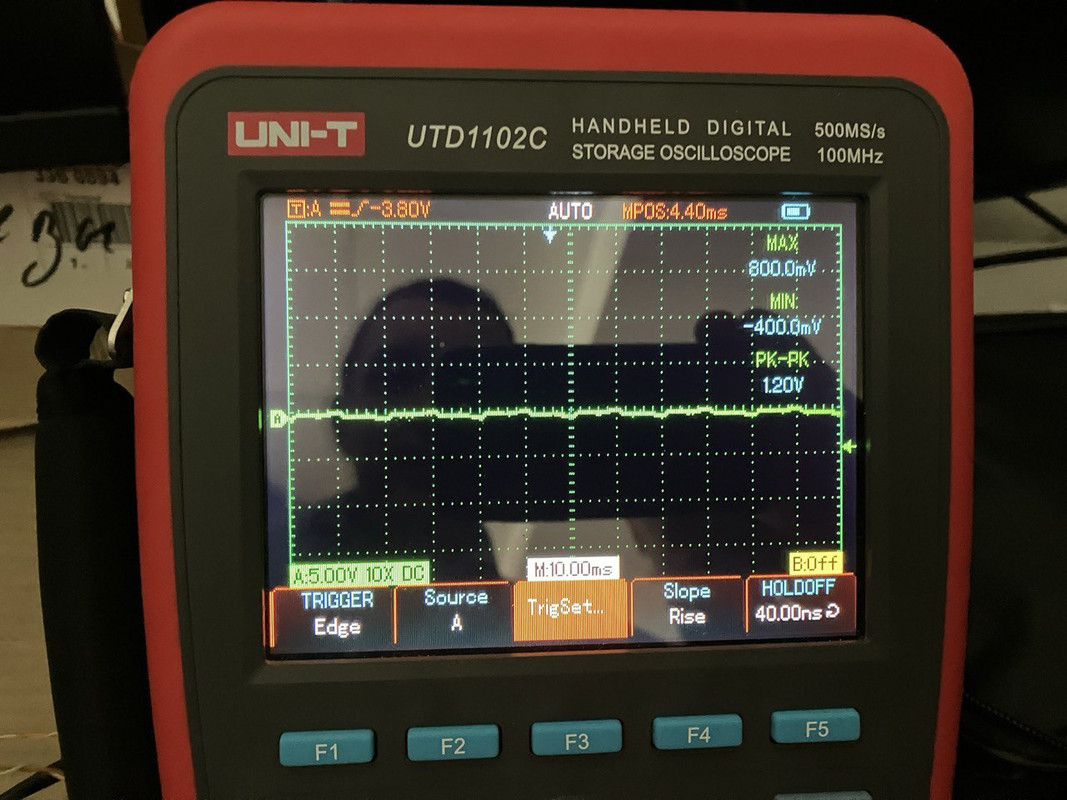

Ручка посередине, условный "НОЛЬ".

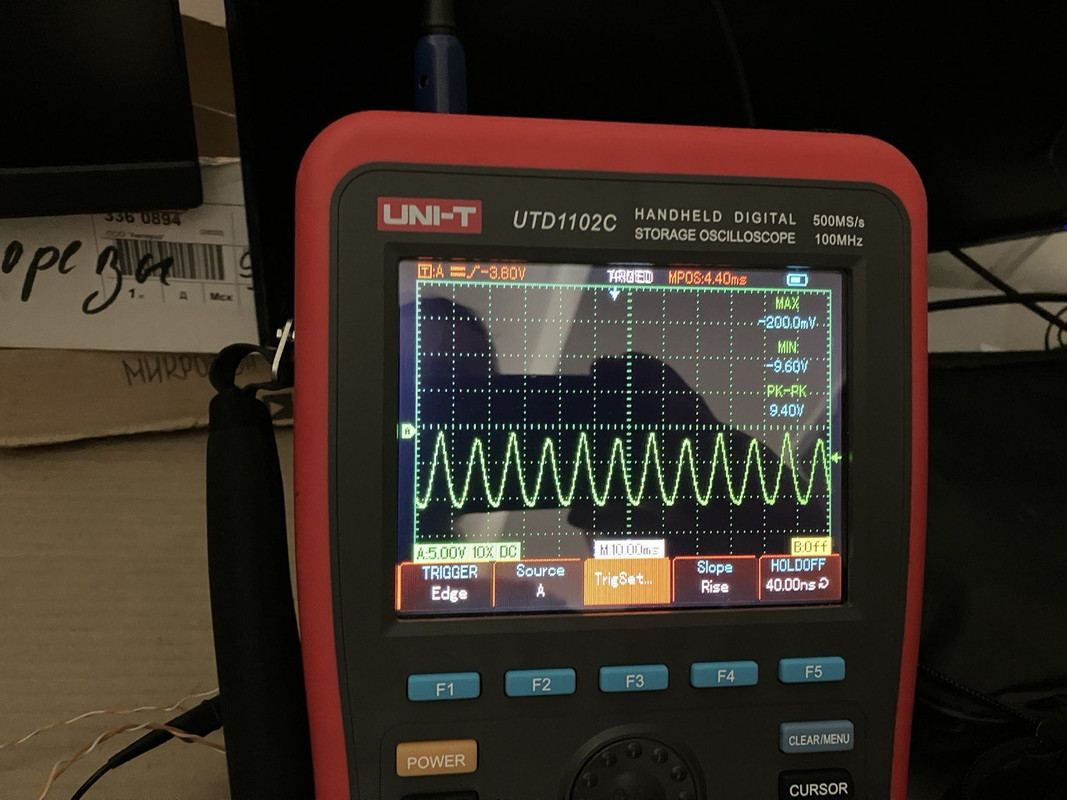

1-ое деление.

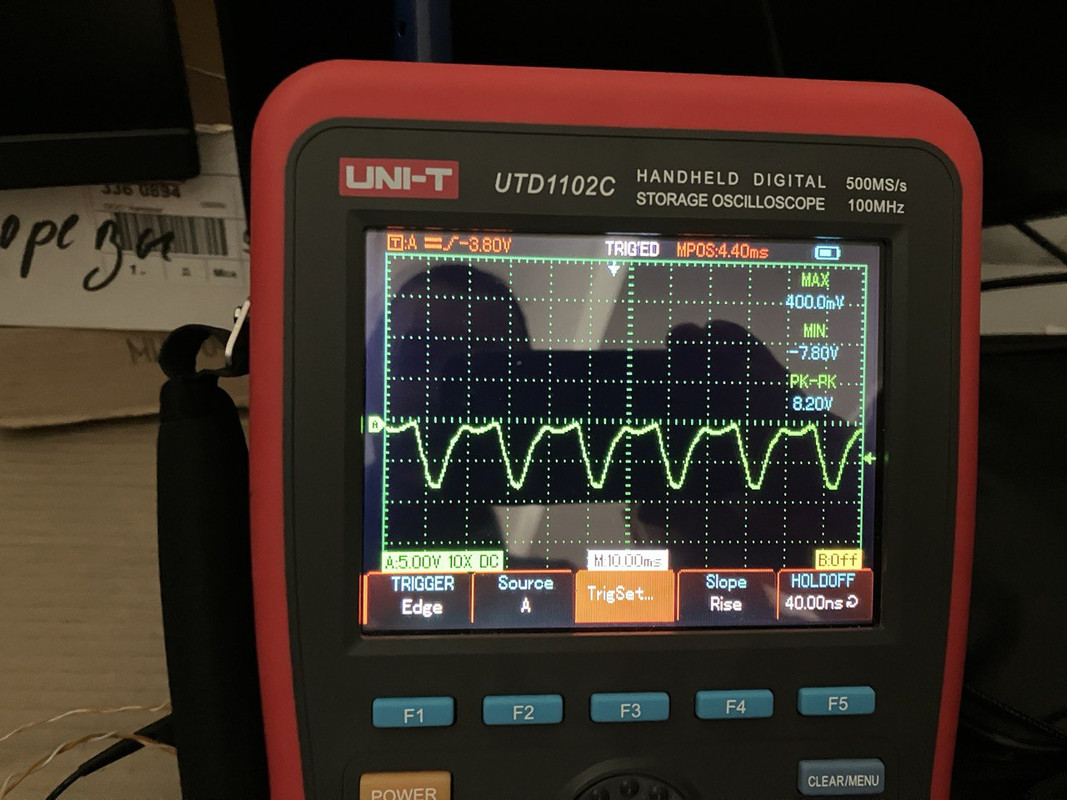

2-ое деление.

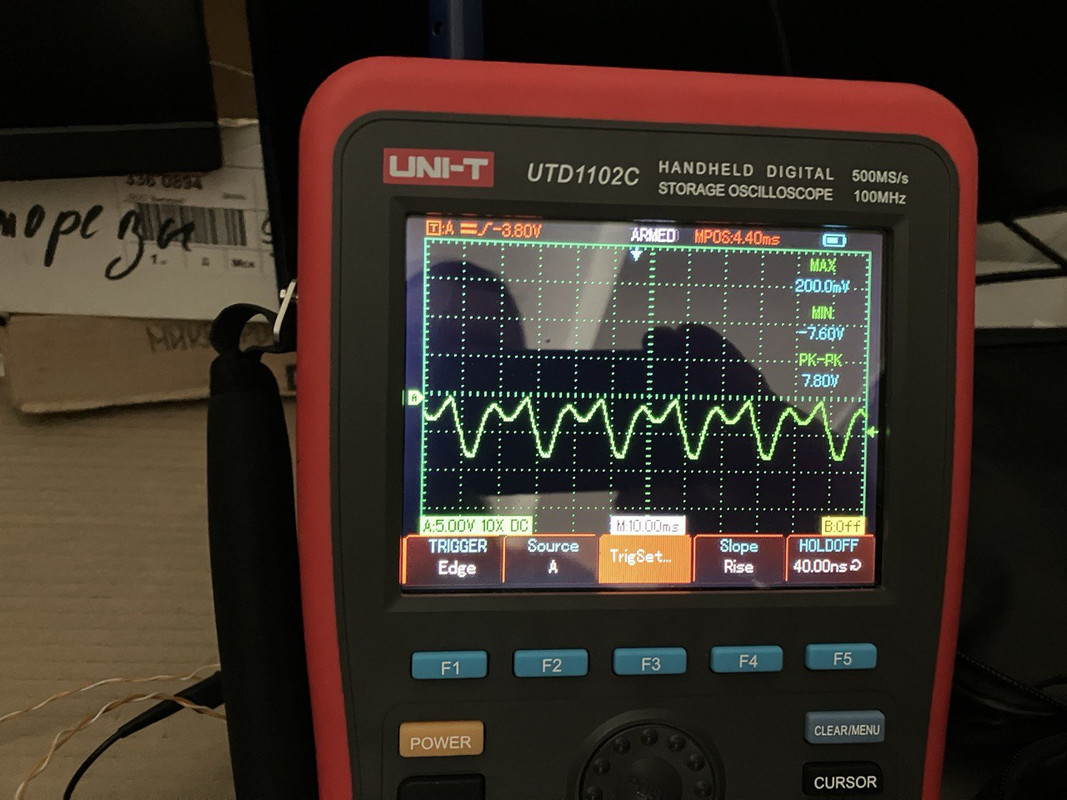

3-е деление.

4-е деление.

Далее.
