посоветуйте по макету

[vores8]

во первых, благодарю за (конструктивную) критику

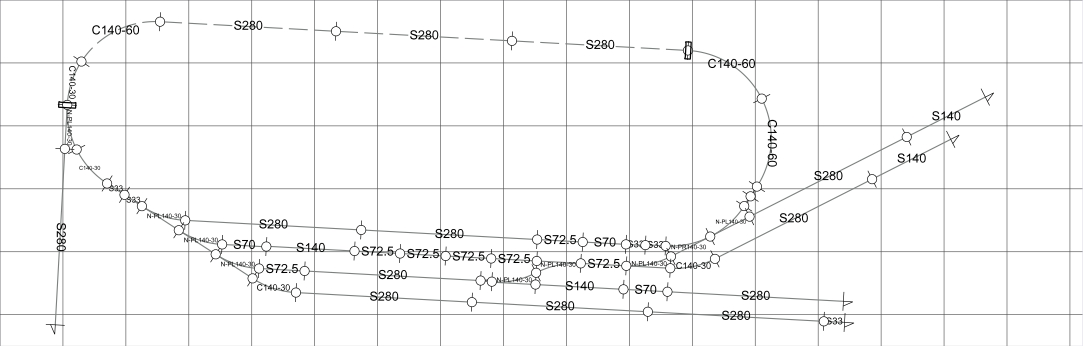

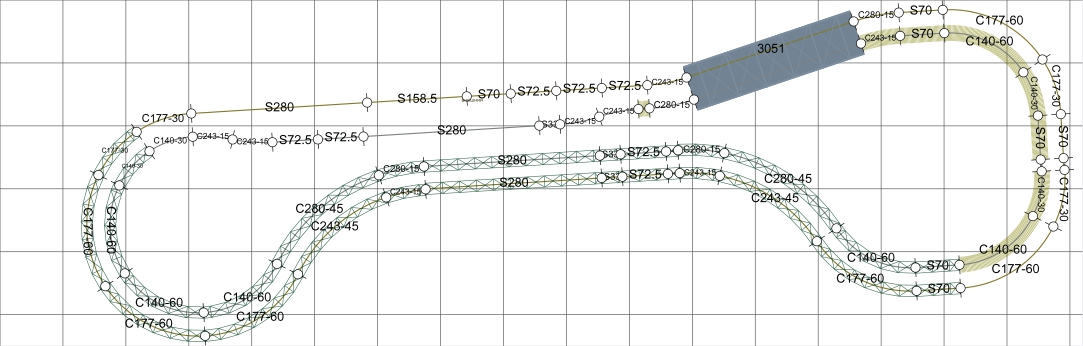

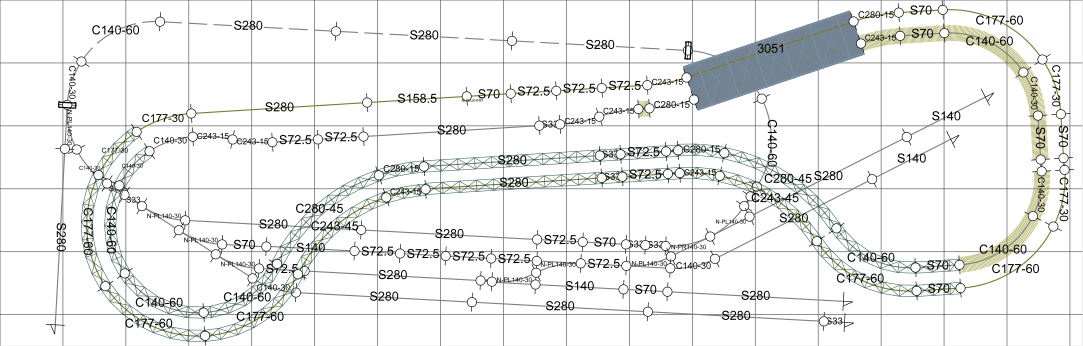

Выношу на ваш суд очередную итерацию. По прежнему 2 уровня. На верхнем уровне пассажирские овалы заменены на "dog bone", с длинным виадуком. Под виадуком проходят пути 1 уровня, и размещаются склады, фабрики, заводы, газеты пароходы. На первом уровне оставлен небольшой овал, практически весь в тоннеле, на переднем плане "станция с путевым развитием", направо уходят 2 ветки на каменоломню и цементный завод. Дороги предполагаются: на втором уровне от вокзала налево в край макета, на первом уровне вдоль левого края макета (выход из тоннеля) до "станции с путевым развитием", и из под моста справа мимо каменоломни вниз под виадук









Все так же заранее благодарен за критику и предложения

[ШагратN]

Самое главное - как обеспечить доступ к скрытой части на первом уровне.
Чтобы было можно достать рукой - подтолкнуть поезд, достать упавший вагон и тд

Не очень понял зачем нужна вставка S72.5 на третьем снизу пути между стрелками? Чтобы убрать S образную кривую?

Еще можно предусмотреть возможность расширения на первом уровне, продлив вытяжные пути в правой части до конца макета.

Какая высота второго уровня относительно первого?

[vores8]

- слева и сзади - съемные панели.
- спасибо, я подумаю, но сильно их туда не продлить, там гора
- 50 мм минимум, скорее всего 70 мм
... и добавил:

Не очень понял зачем нужна вставка S72.5 на третьем снизу пути между стрелками? Чтобы убрать S образную кривую?

да, исключительно из этих соображений

[ШагратN]

- слева и сзади - съемные панели.
- спасибо, я подумаю, но сильно их туда не продлить, там гора
- 50 мм минимум, скорее всего 70 мм

50 маловато - призма + основание съедят еще.. и будет поезд не проходить

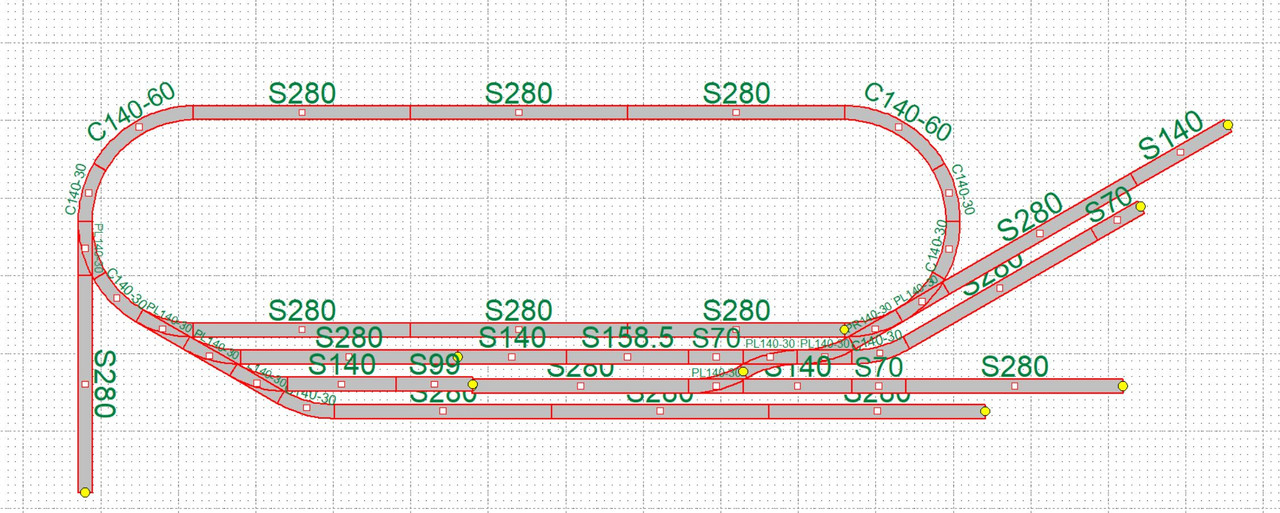

Попробовал сделать схему, убрал 2s33 слева и 2s18,5 справа на кольце, убрал s72.5 между стрелками на 3 пути снизу (можно легко поставить S70 между стрелками)
Пути стали чуть длиннее, но выше. Если нужно опустить - ставим прямую вертикально (две одинаковые)
Еще заметил, что Wintrack не правильно считает левую стрелочную улицу - расхождение на 2.5 мм по вертикали (межпутевое 35)

З.Ы. - Рисовал без поворота относительно макета

[vores8]

да, спасибо за упрощение, так действительно более оптимально

расхождение на 2.5 мм по вертикали (межпутевое 35)

кмк для томикса межпутевое как раз 37 мм

[ШагратN]

кмк для томикса межпутевое как раз 37 мм

Я знаю. С одной стороны Wintrack выдал 37.5 а с другой 35

[vores8]

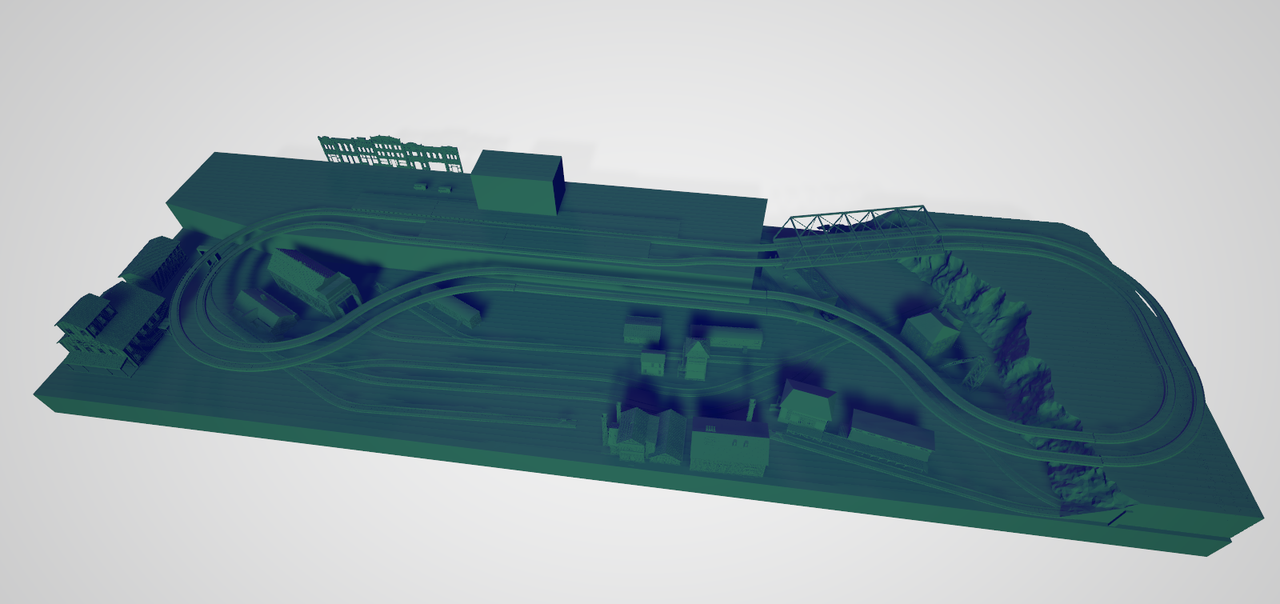

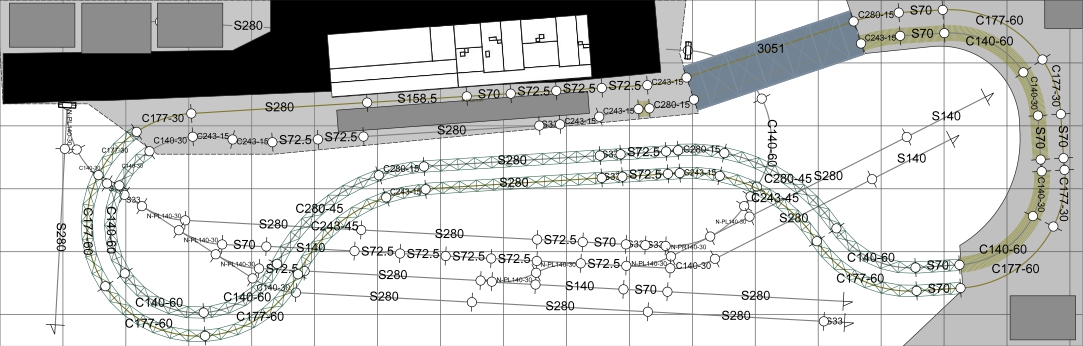

Вот что-то такое пока получается. Конструктивные комментарии приветствуются

[BR95009]

Ну... если учесть, что пути, "висящие" над  домами в таком  объеме мало походят на реальность, то в остальном все красиво.

Не знаю в чем вы проектируете, но освойте Винтрак. Он сэкономит вам кучу времени, денег и нервов.

[vores8]

ну понятно, что пути в воздухе висеть не будут, пойдут вот по таким виадукам



Винтрак мне как-то не зашел. Пользуюсь Anyrail (плюс SCARM, если что-то посчитать нужно). Ну и трехмерие Fusion360+Netfabb

[BR95009]

вернее на двух esp32

Посморите на Raspberry Pico WiFi. Очень ничего так плата.

[vores8]

перебор. для моих задач esp32 за глаза. Хватило бы и ардуины, но хочется freertos

[BR95009]

Я что то тоже задумался о датчиках тока, которые вы приводили выше (ACS712). Вот думаю, даже если брать 5А-ный, хватит ли ему чуйки. Там локи совсем немного потребляют обычно на ходу 50-150мА.

[vores8]

да, ACS712 грубоват для таких токов. Но, тем не менее, вариантов много, например INA219 с программным усреднением (если на входе ШИМ)

[BR95009]

Там в большинстве случев шим, а в случае с DCC там ваще колдунство.

[vores8]

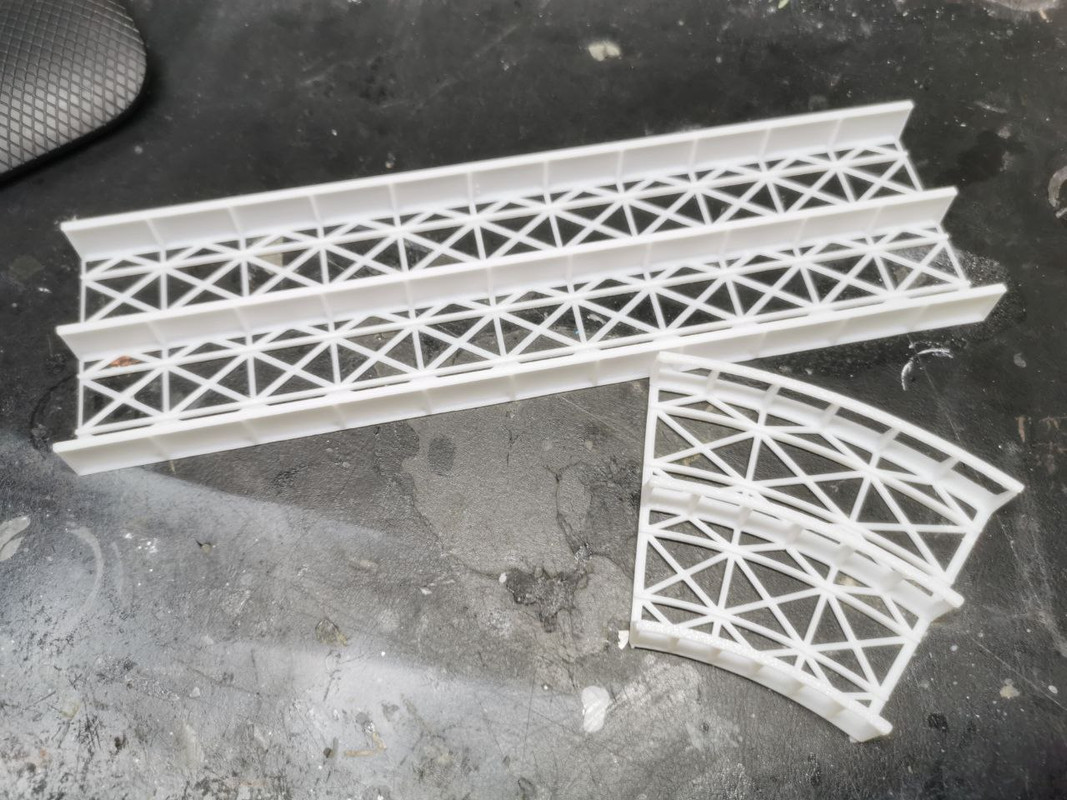

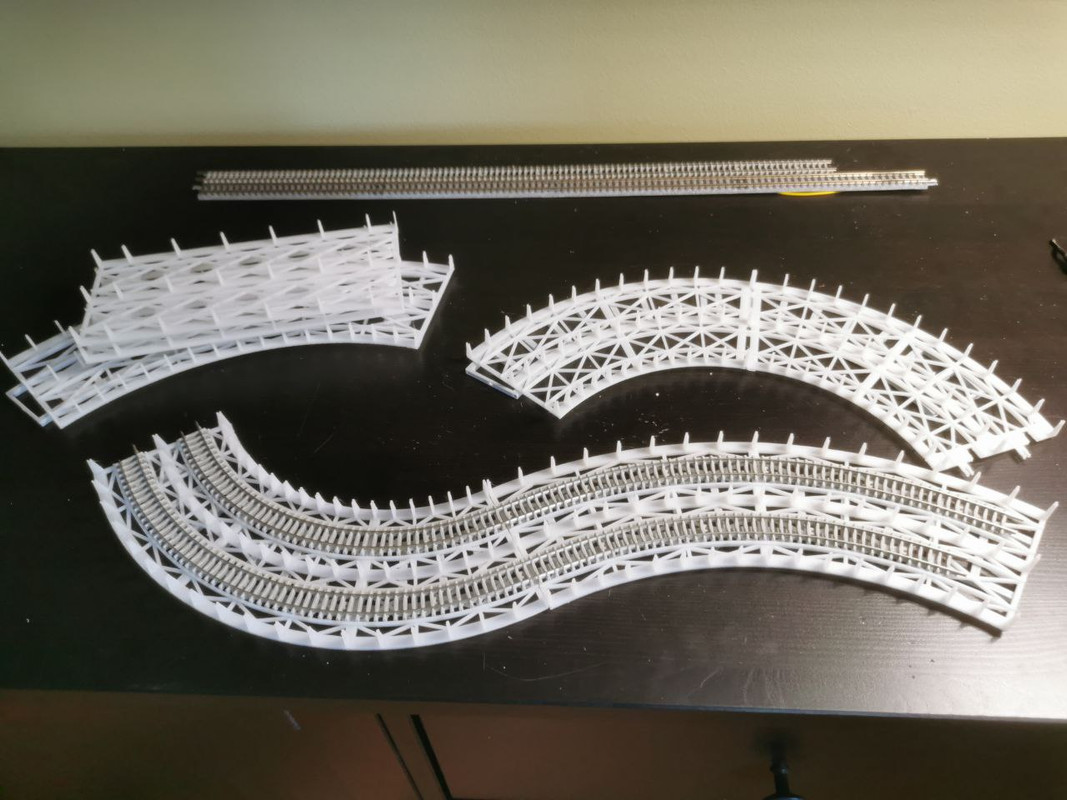

пока едет рельсовый материал, делаю секции виадука

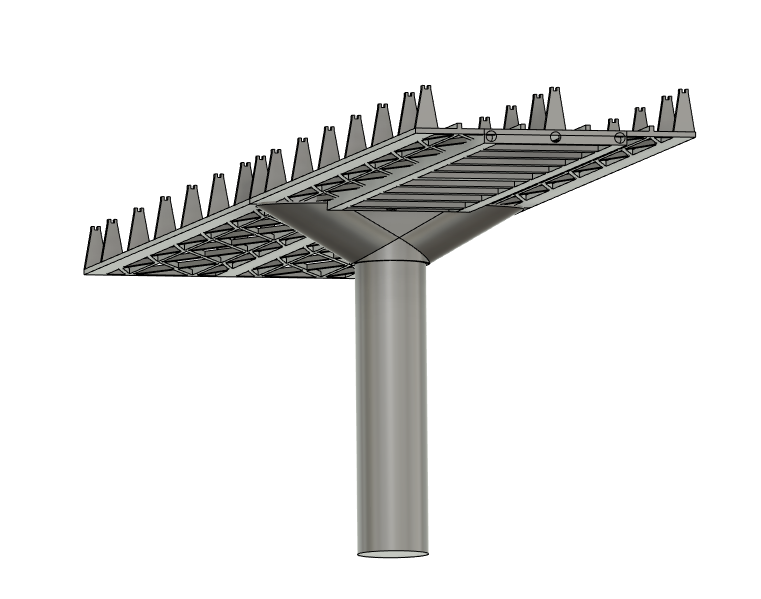

вот примерно такая конструкция будет
