посоветуйте по макету

[Кёф]

Отличные виадуки!
Жду продолжения!

[vores8]

вот как-то так получается

[lz130]

...Симпатичные...Если подсветку сделать будет вообще красотища.....

[Сергеевич]

Если подсветку сделать

особенно если взять адресные светодиоды и подключить их к контроллеру.
Китайцы свои ws2812, теперь не только в корпуса 5050, но в любые другие форматы пакуют от 3030/2020 и не только квадратные, но и прямоугольные  и вплоть до 1 мм2. Правда мелкие доступны только в чипах (хз как это дома паять), на лентах почти  нет.
Например есть 1515 на ленте шириной 2,7 мм  https://aliexpress.ru/item/1005006729284810.htm на путепровод приклеить самое то.
Если были на "Царь Макете" и обратили внимание на парк развлечения  НЯП в районе Сочи, то там например только на  колесе обозрения приклеено и припаяно около 600-700 штук таких, в формате 1515 или 2020.
Красота.

[vores8]

а куда предлагаете на виадук приклеить светодиодную ленту?

[Сергеевич]

а куда предлагаете на виадук приклеить светодиодную ленту?

куда больше нравится, но лучше где меньше видно
https://yandex.ru/images/touch/search?nomisspell=1&text=%D0%BC%D0%BE%D1%81%D1%82+%D1%81+%D0%BF%D0%BE%D0%B4%D1%81%D0%B2%D0%B5%D1%82%D0%BA%D0%BE%D0%B9+%D0%B2+%D0%BC%D0%BE%D1%81%D0%BA%D0%B2%D0%B5

[vores8]

спасибо, подумаю.

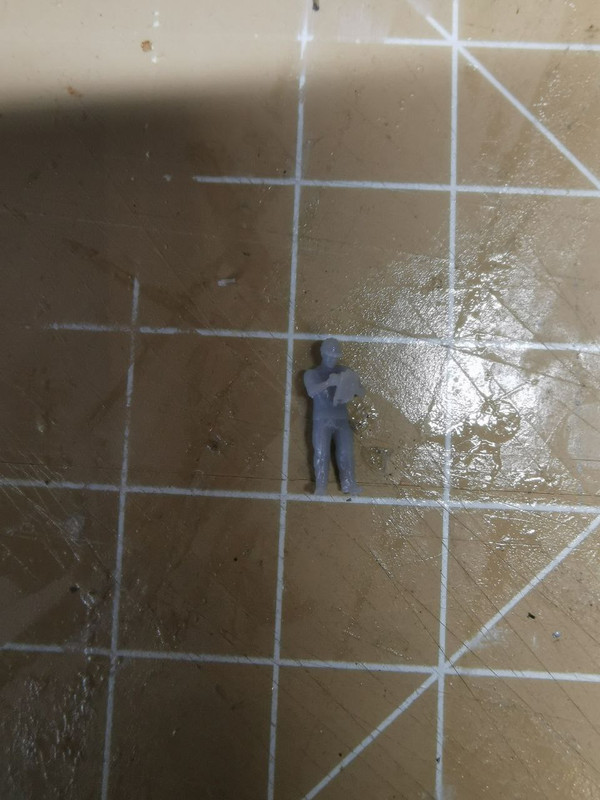

кстати, пробую печатать население для макета

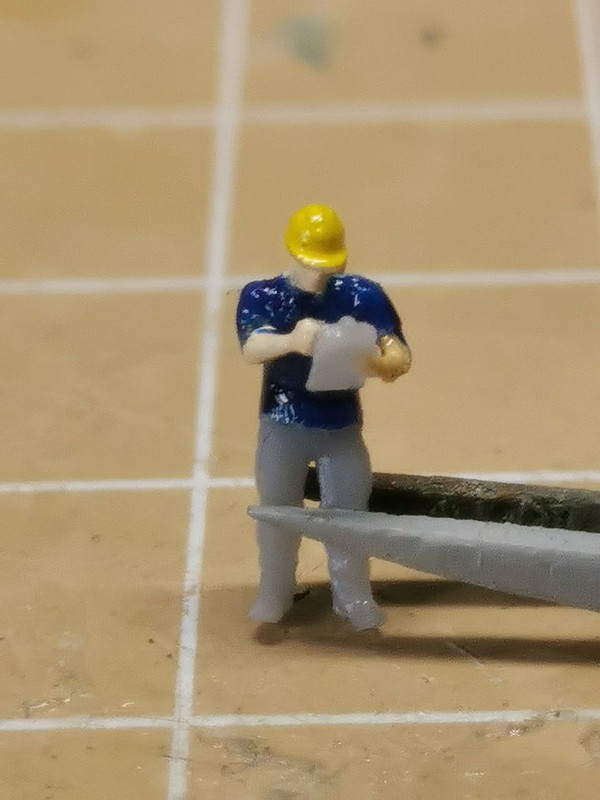

чуть покрашенный

[vores8]

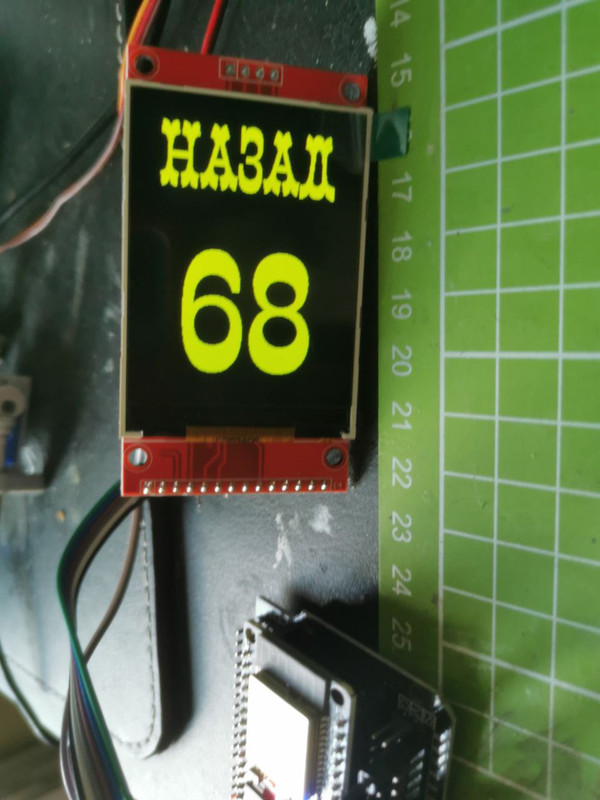

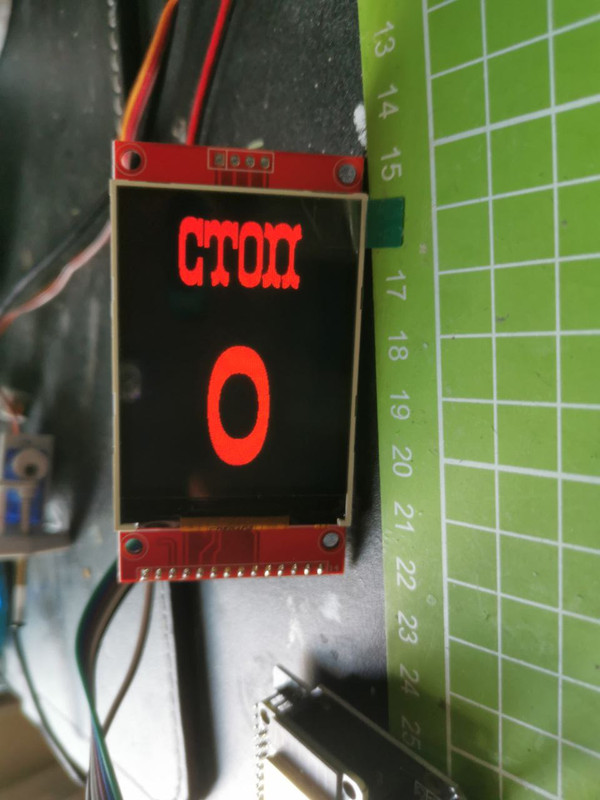

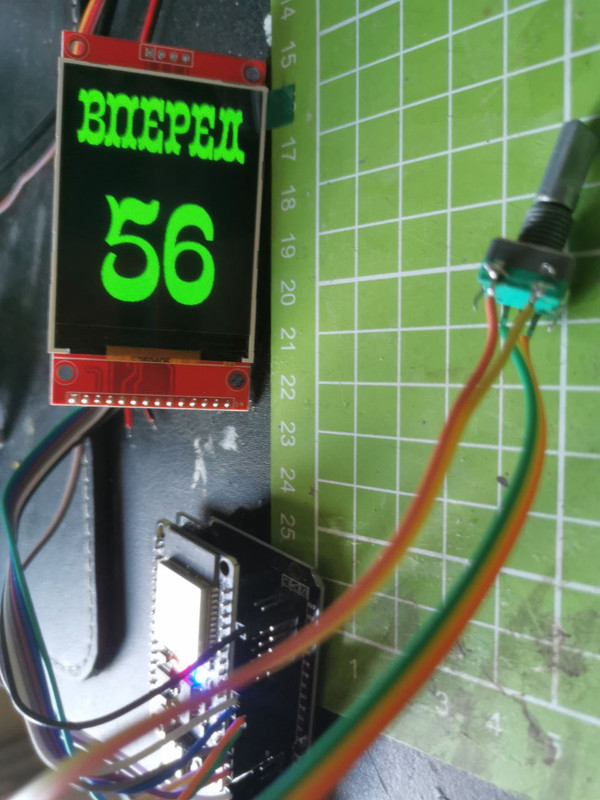

пока едут рельсы из разных мест, занимаюсь пультом. пришел китайский экранчик 2.4", приделал к нему энкодер.

[BR95009]

Я  прикрутил присоветованный вами DRV8871 к Raspberry Pico W, написал прогу контроллера на Питоне для  телефона и получился афигенный безпроводной контроллер с плавным ускорением/замедлением/мах скоростью и звуком. Надо теперь прогу в телефоне дорабатывать. Прога в пико готова,  макет  управляется.  Чуть позже создам отдельную темку по проекту.

Можно залить в в пико DCC Centrale софт,  получится беспроводная  ком станция. Причем, там 2 ядра, она  одно ядро использует для генерации "пилы",  а второе ядро -  для обслуживания очереди команд и коммуникаций UDP.  О как!

[vores8]

одно ядро использует для генерации "пилы"

а там разве не аппаратный ШИМ (вроде в мануале написано, что там аж 8 независимых слайсов доступно). А ESP32 не хотите использовать? Вайфайка там есть, ШИМ тоже, микропитон ставится

[BR95009]

а там разве не аппаратный ШИМ

ШИМ там аппаратный, но DCC пила - это же не шим. Там кодируется информация.
... и добавил:

А ESP32 не хотите использовать?

Да можно и его. Он даже подешевле. Просто купил пико побаловаться, ну и родилась мысль.

Там даже скетч править особо не надо: подойдет и туда и туда. Еще подкупили 2 мегабайта памяти SDRAM у пико. На которые можно загрузить звуки например или картинки для дисплея.

[vores8]

по поводу звуков - я в одной из своих поделок использовал вот это https://github.com/enjoyneering/DFPlayer (успешно)

... и добавил:

DCC пила - это же не шим. Там кодируется информация.

а я правильно понимаю, что декодер на локомотиве нужен для того, чтобы из "пилы" отделить информацию от ШИМ? и в конечном счете на мотор идет тот же ШИМ, но уже "очищенный" от инфы?

[BR95009]

В DCC рельсы используются как силовая шина, по кототорой идет асинхронный биполярный сигнал с размахом в 16-18 вольт обычно, идут пакеты байт.

Декодер через простое сопротивление 33kOm читает с одной рельсы пакеты байт, смотрит на адрес, и если адрес евоный, то выполняет пакет. А сама "пила" идет на диодный мост декодера и превращается в DC. Которое идет в свою очередь на H-мост, который в свою очередьуправляется TTL шимом c микроконтроллера декодера. Мост на мотор выдает усиленный шим той же частоты с перерывами на чтение обратной связи(бек-емф).

Обычно выше 20кГц, что бы не шуметь. Ну и там еще есть PI(D) регулятор для бек-емф.

[vores8]

собираю пульт по частям

[BR95009]

Красота. У меня блуждают мысли имитировать back-emf с помощью алгоритма, без обратной связи.

Что то типа: крутим ручку на 20%, контроллер, подает на милисекунды 15% что бы сдвинуть якорь с места, а потом подавть что то типа ШИМ от ШИМа.

Те. 10 мс шим 5% и 10 мс шим 15%, например, цифры условны. И плавно наращивает скорость до 20%. Тоже самое - с замедлением лока. Что бы плавно останавливался.

Что бы была плавность. Но без бэк емф.

Надо поиграть с алгоритмом.
