плата контроллер светофоров в депо

[andrew_wildlife]

Кто может сделать? или подсказать как сделать самостоятельно

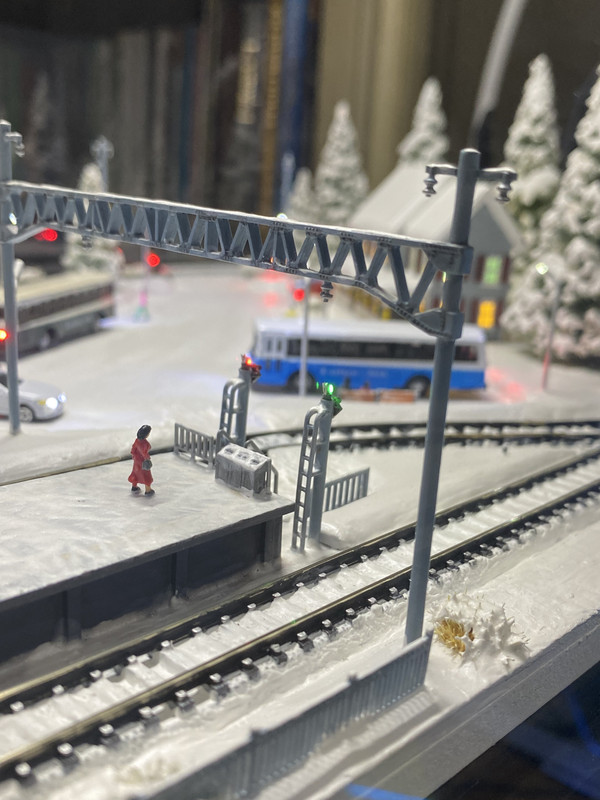

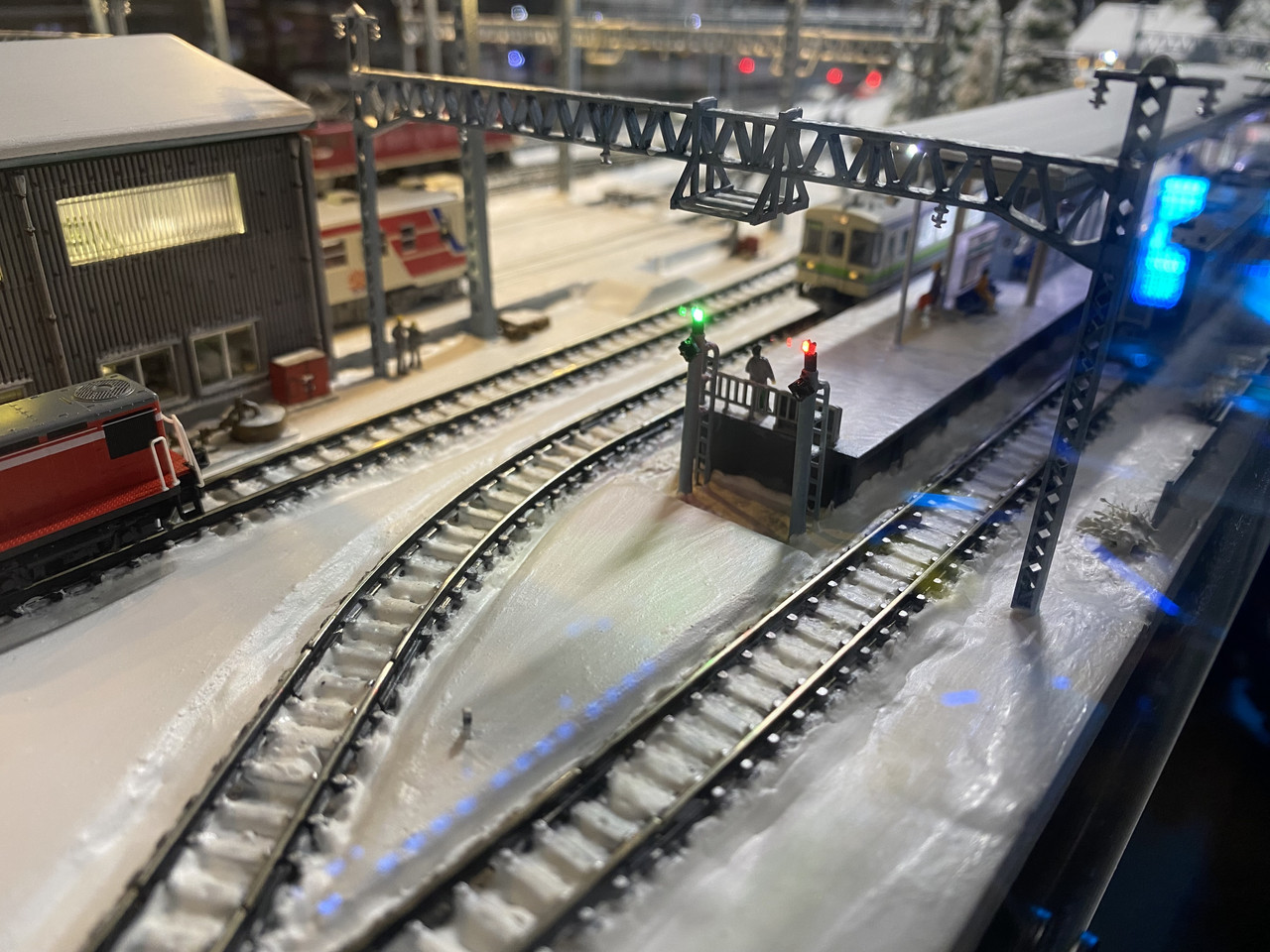

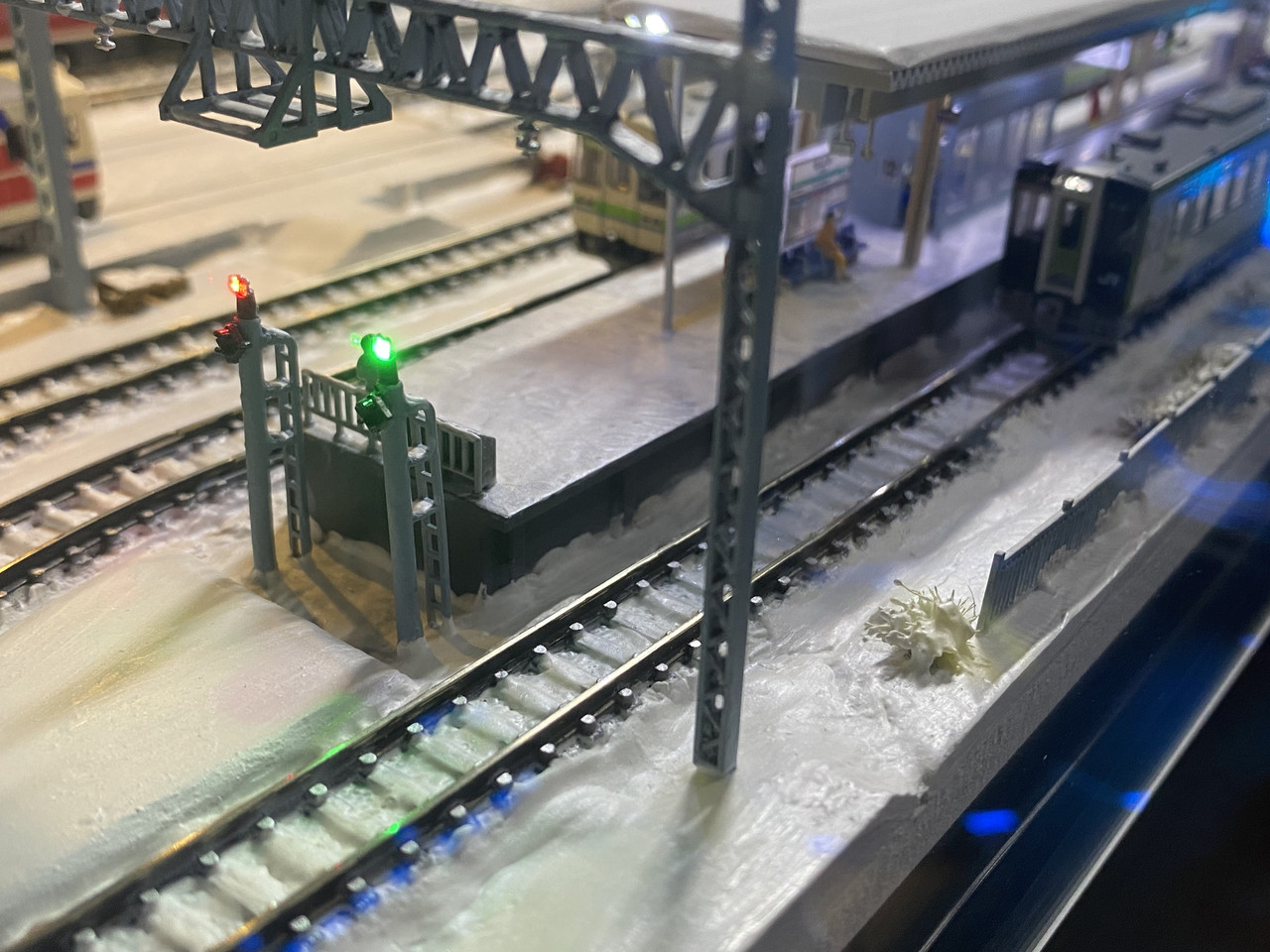

Нужна плата-контроллер светофоров для модели жд, минимального размера, питается от своего источника питания 12в 1А (подключение под клемы +-).
Контроллер подключается к рельсам (выход под клемы). Напряжение рельс может быть от 0 до 12в, полярность меняется, то есть может быть и +- и -+, контроллер должен это определить сам.

Если на рельсах есть любое напряжение и полярность +-, то контроллер дает напряжение 12в (от своего источника) на выход "1" (выход под клеммы +-), выход "2" без напряжения.

Если на рельсах есть любое напряжение и полярность -+, то контроллер дает напряжение 12в (от своего источника) на выход "2" (выход под клеммы +-), выход "1" без напряжения.

Если на рельсах нет напряжения выход "1" и выход "2" - без напряжения.

Готов заказать по приемлемой цене пока 20 шт, далее возможно еще (такой контроллер очень востребован но готового ни у кого нет).

[BR95009]

(такой контроллер очень востребован но готового ни у кого нет).

Не понятна логика работы. Зачем 12 вольт на светофоры? Можно подробнее про логику в стиле (локомотив едет туда-то на блок участве=> светофор должен переключаться в зеленый или красный)?

[HObbyTT-N]

Тоже не понял техзадания. Зачем вообще контроллер, если у вас не цифра? Обычной релейной связки "стрелка - семафор-подключаемый участок" +реле времени через выход 16В недостаточно?

+

[vores8]

диодный мост, два реле, два резистора, два диода. плату закажите у китайцев, так будет быстрее и дешевле. они возможно вам уже сами все и запаяют
