Автор Тема: Моторный броневой вагон МБВ-2  (Прочитано 2971 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7451
  • Репутация: +325/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Моторный броневой вагон МБВ-2
« Ответ #15 : 01 Июня 2026, 12:48:49 »

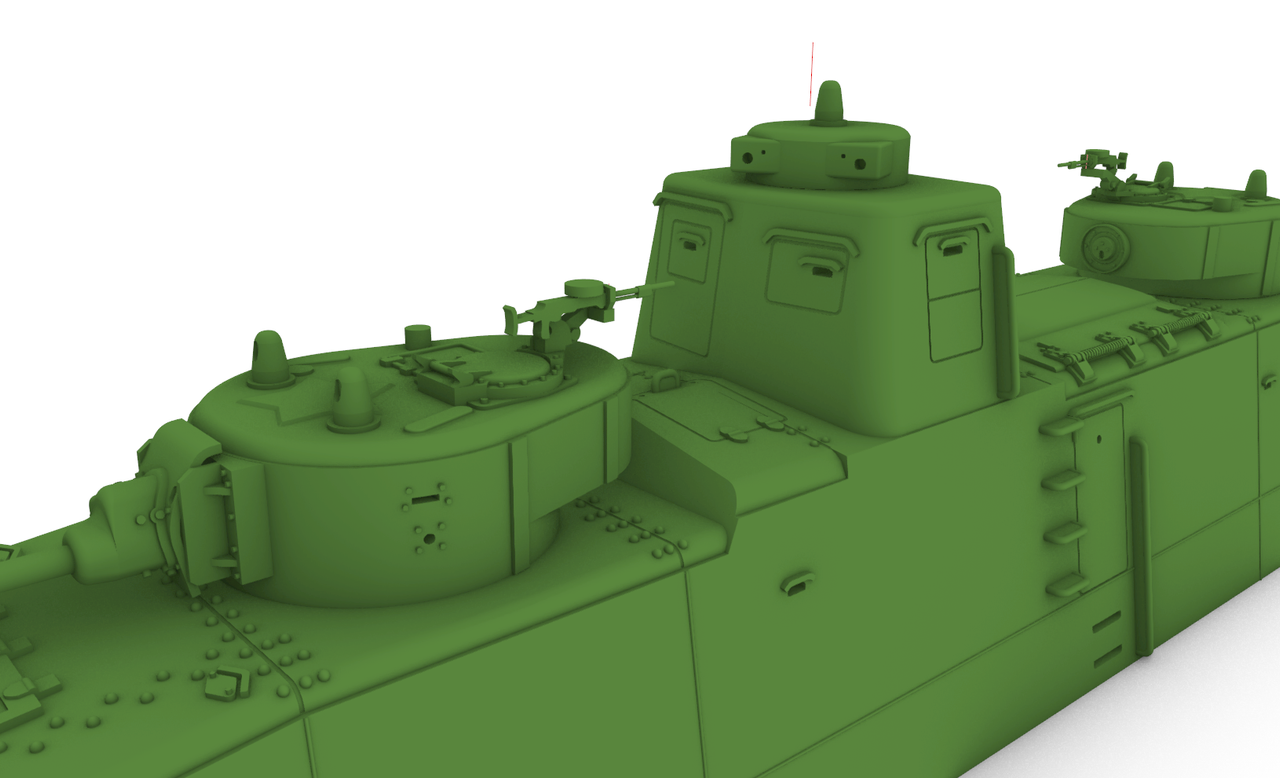

Готова последняя башня - командирская!  :lupa:




... и добавил:



Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7451
  • Репутация: +325/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Моторный броневой вагон МБВ-2
« Ответ #16 : 14 Июля 2026, 00:32:05 »

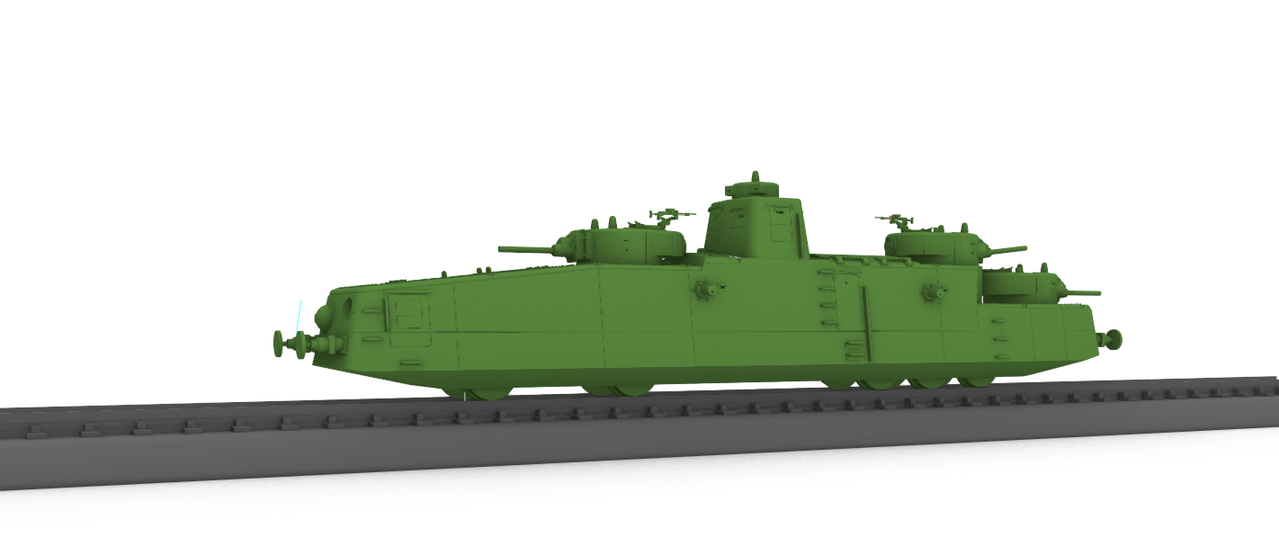

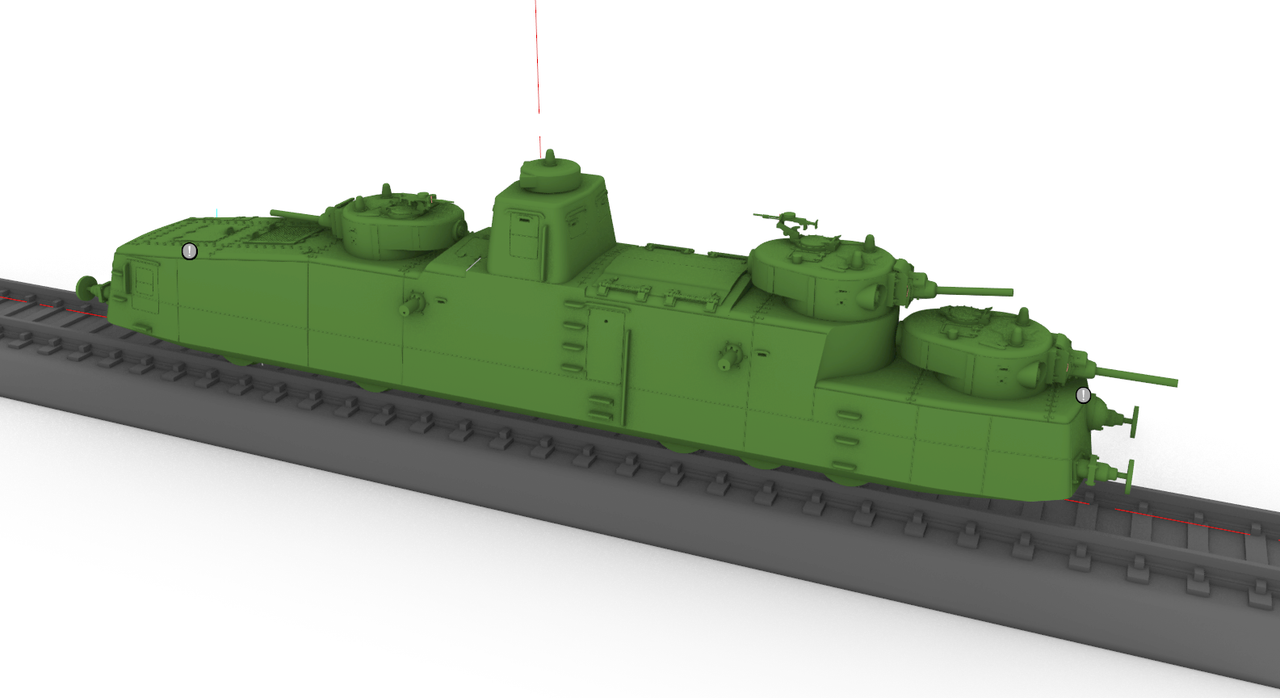

Сделал стендовое основание, теперь осталось мучительное ковыряние во всякой мелочевке - пока добавил пулеметы, кое-что поправил там-сям...



Между делом игрался с генерацией картинок....


« Последнее редактирование: 14 Июля 2026, 01:33:09 от Knallfrosch »

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6990
  • Репутация: +258/-1
  • Имя: Михаил
Re: Моторный броневой вагон МБВ-2
« Ответ #17 : 15 Июля 2026, 05:50:35 »
Оживает потихоньку.  ;D
А какие получаются размеры внутреннего объёма корпуса?
Михаил, DCC

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7451
  • Репутация: +325/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Моторный броневой вагон МБВ-2
« Ответ #18 : 15 Июля 2026, 13:39:53 »

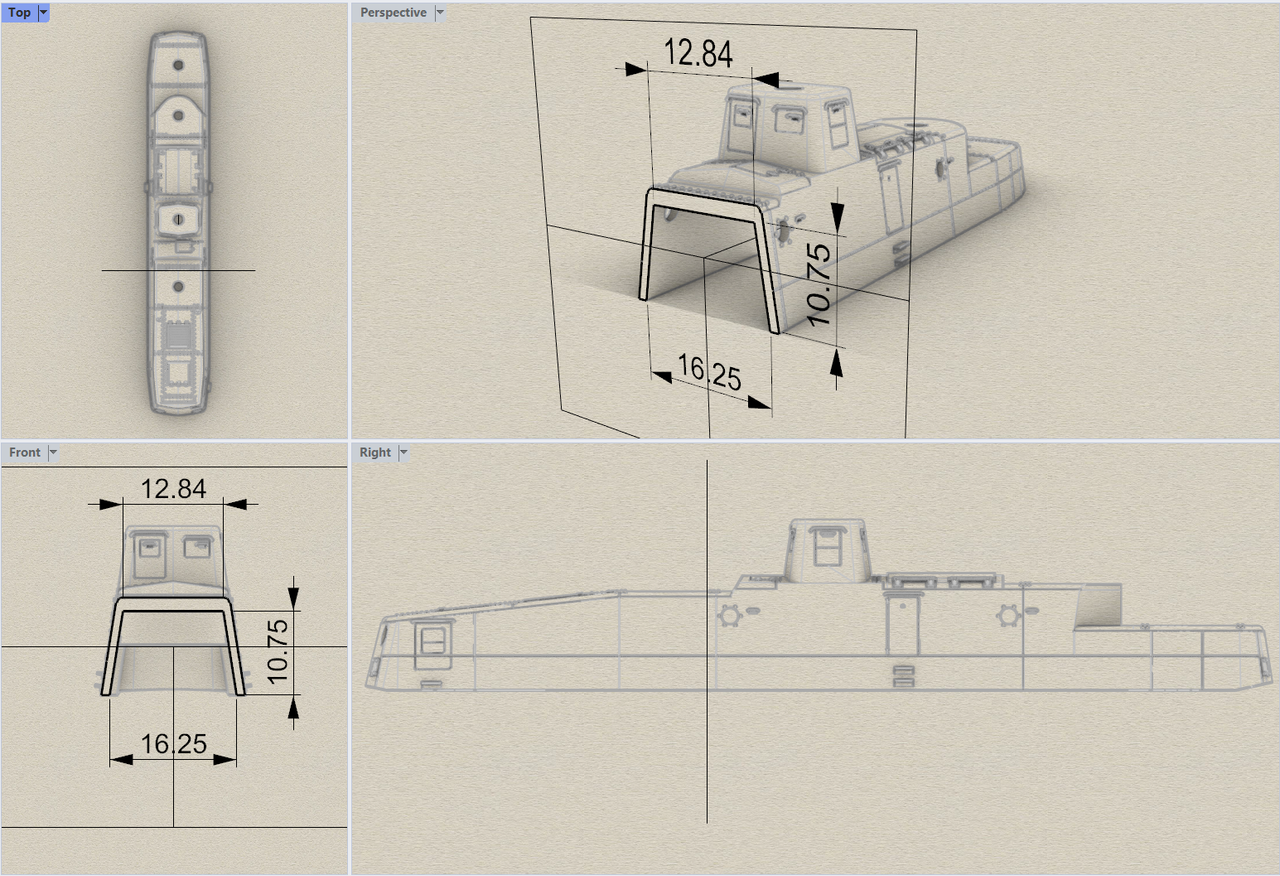

А какие получаются размеры внутреннего объёма корпуса?

Как-то так:




... и добавил:

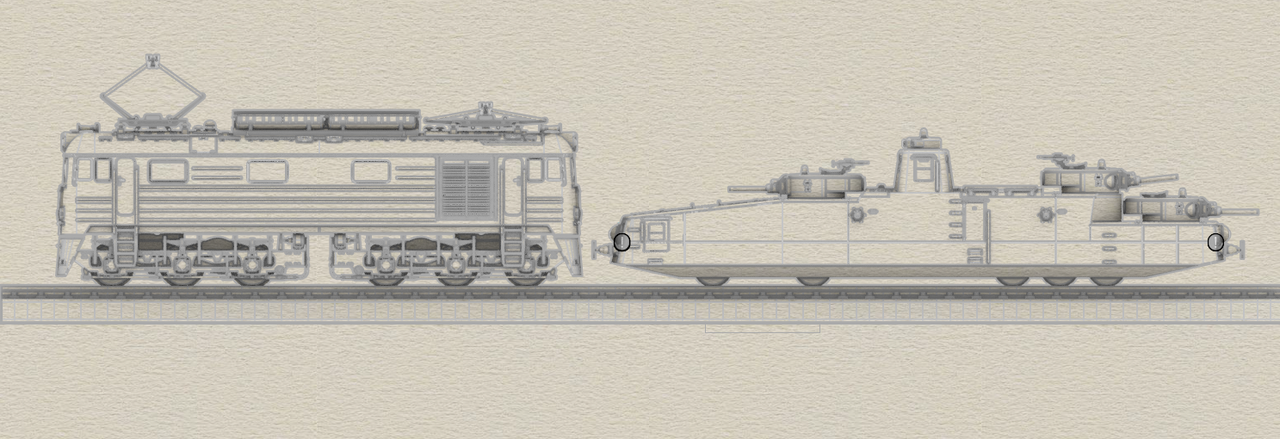

Я когда начинал только делать МБВ, казалось, что это какая-то большая штука, а на самом деле он довольно компактный и приземистый, хорошо видно на фоне электровоза:



Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6990
  • Репутация: +258/-1
  • Имя: Михаил
Re: Моторный броневой вагон МБВ-2
« Ответ #19 : 15 Июля 2026, 15:16:39 »
Как-то так:
Спасибо.
А можно продольный разрез по оси также сделать?  ::)
Михаил, DCC

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7451
  • Репутация: +325/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Моторный броневой вагон МБВ-2
« Ответ #20 : 15 Июля 2026, 16:15:00 »

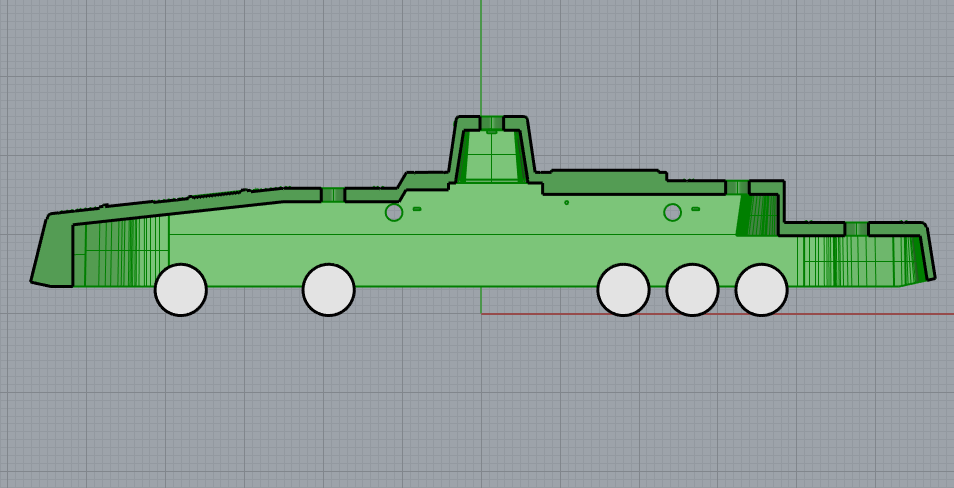

А можно продольный разрез по оси также сделать?

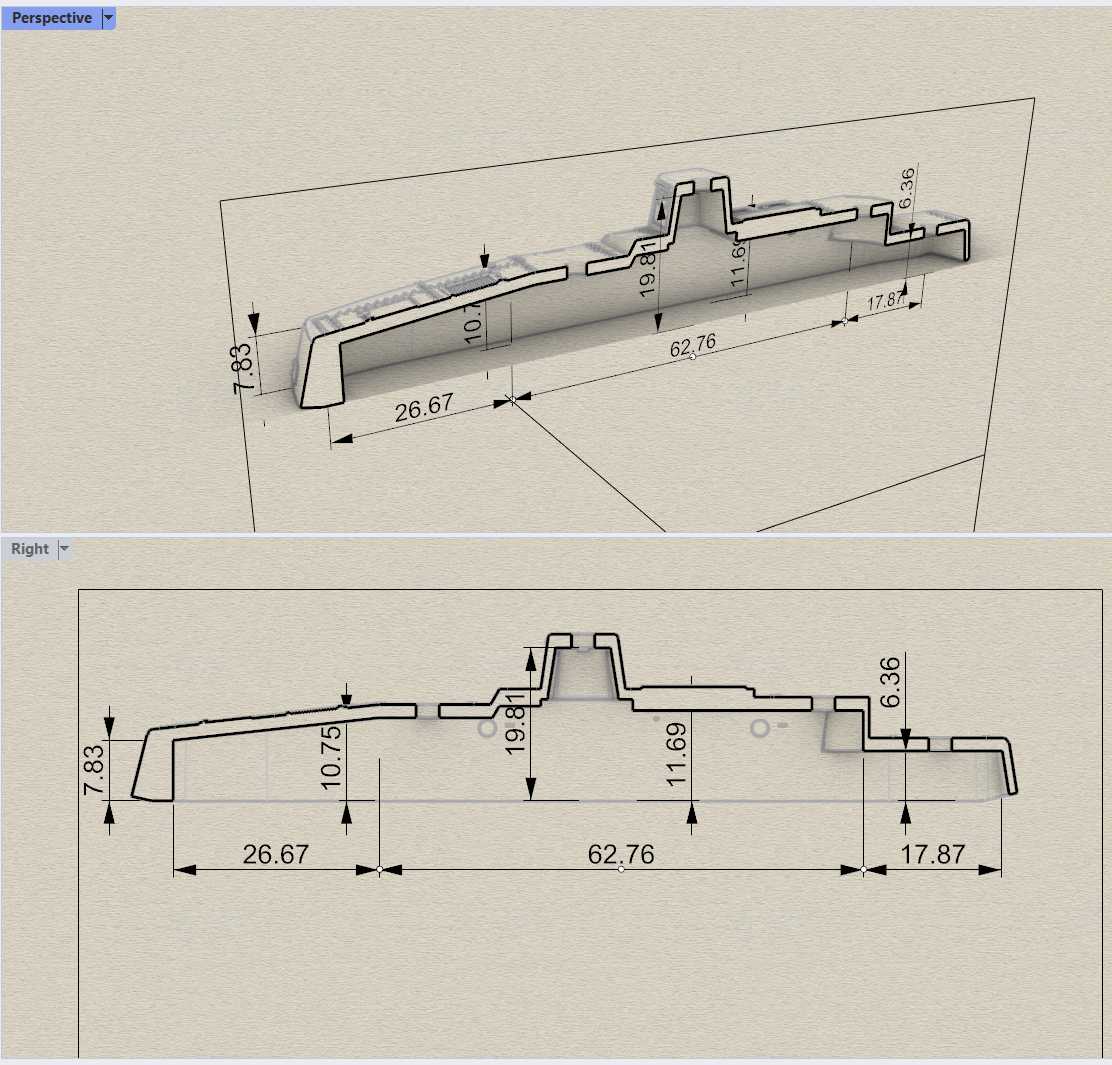

Примерно так:



Оффлайн will

  • Ветеран
  • *****
  • Сообщений: 1164
  • Репутация: +20/-0
  • Откуда: Оренбург
  • Имя: Игорь
Re: Моторный броневой вагон МБВ-2
« Ответ #21 : 15 Июля 2026, 16:52:51 »
Между делом игрался с генерацией картинок....
Это как? Из 3D ИИ картинку нарисовал?

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7451
  • Репутация: +325/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Моторный броневой вагон МБВ-2
« Ответ #22 : 15 Июля 2026, 17:01:44 »
Между делом игрался с генерацией картинок....
Это как? Из 3D ИИ картинку нарисовал?

Не совсем - из 2D картинки рендера он генерировал "фотореализьм" Конечно он там добавил всяких ненужных клепок, но это я так, баловался, доводить до ума это все особого интереса пока нет... :)












Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2523
  • Репутация: +140/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Re: Моторный броневой вагон МБВ-2
« Ответ #23 : 16 Июля 2026, 00:23:36 »
Очень круто!
Причём и модель и "фото".
Класс!
Сделайте пожалуйста модельный вид на столе сразу с везерингом :worship:

Спойлер (кликните для показа/скрытия)

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7451
  • Репутация: +325/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Моторный броневой вагон МБВ-2
« Ответ #24 : 17 Июля 2026, 20:14:14 »
Сделайте пожалуйста модельный вид на столе сразу с везерингом

Надеюсь, сделаю такое и покажу уже в реальности!  ;)

При планировании ходовой модели нужно еще учитывать, что колпары глубоко посажены в корпус:



Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6990
  • Репутация: +258/-1
  • Имя: Михаил
Re: Моторный броневой вагон МБВ-2
« Ответ #25 : 18 Июля 2026, 01:17:22 »
В юбку упрутся?
Михаил, DCC

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7451
  • Репутация: +325/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Моторный броневой вагон МБВ-2
« Ответ #26 : 19 Июля 2026, 13:10:28 »
Ну, это тоже нужно будет смотреть, но я в плане наличия места для размещения тележки и шестерней привода от мотора.

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7451
  • Репутация: +325/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Моторный броневой вагон МБВ-2
« Ответ #27 : 16 Августа 2026, 20:40:15 »

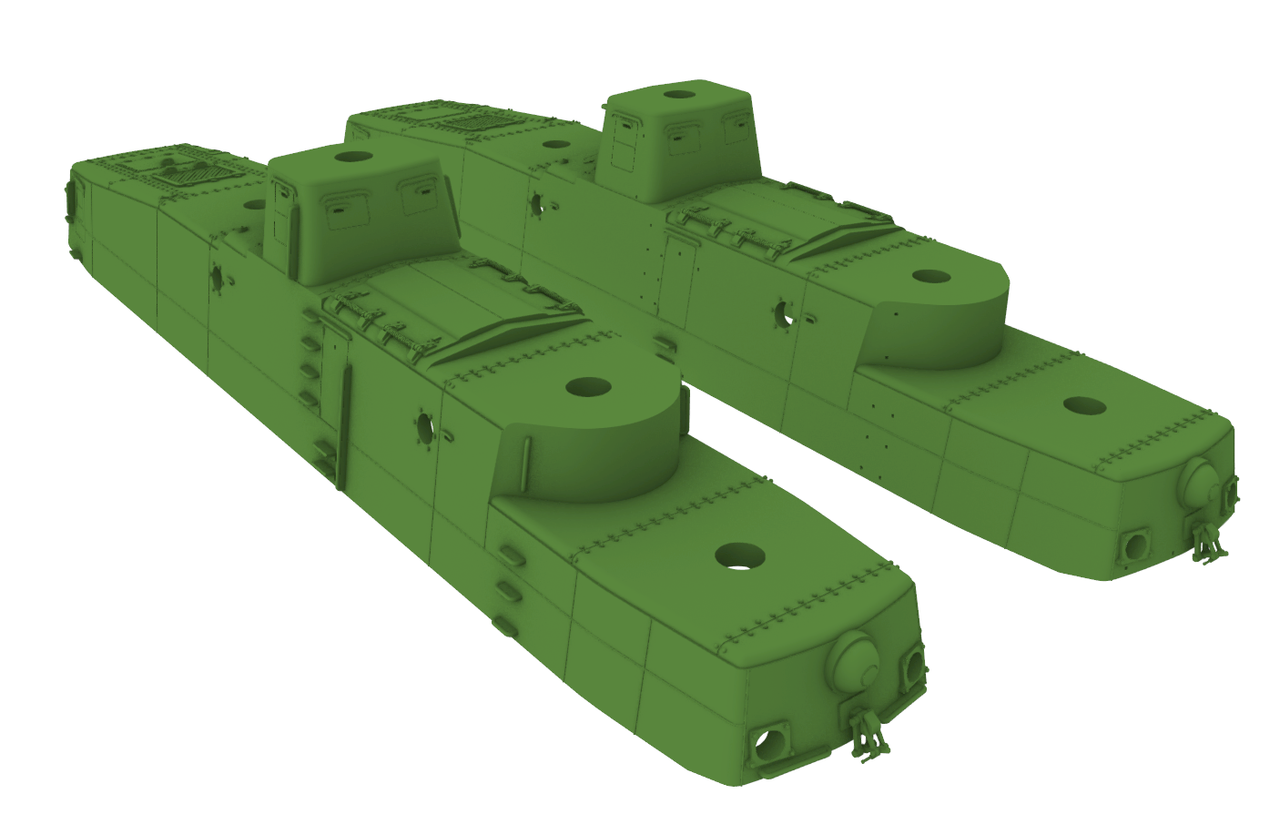

Медленно, но уверенно выходим на финишную прямую. Будет 2 варианта корпуса - с готовыми поручнями и вариант для самостоятельного их изготовления...



Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7451
  • Репутация: +325/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Моторный броневой вагон МБВ-2
« Ответ #28 : 18 Августа 2026, 18:08:42 »

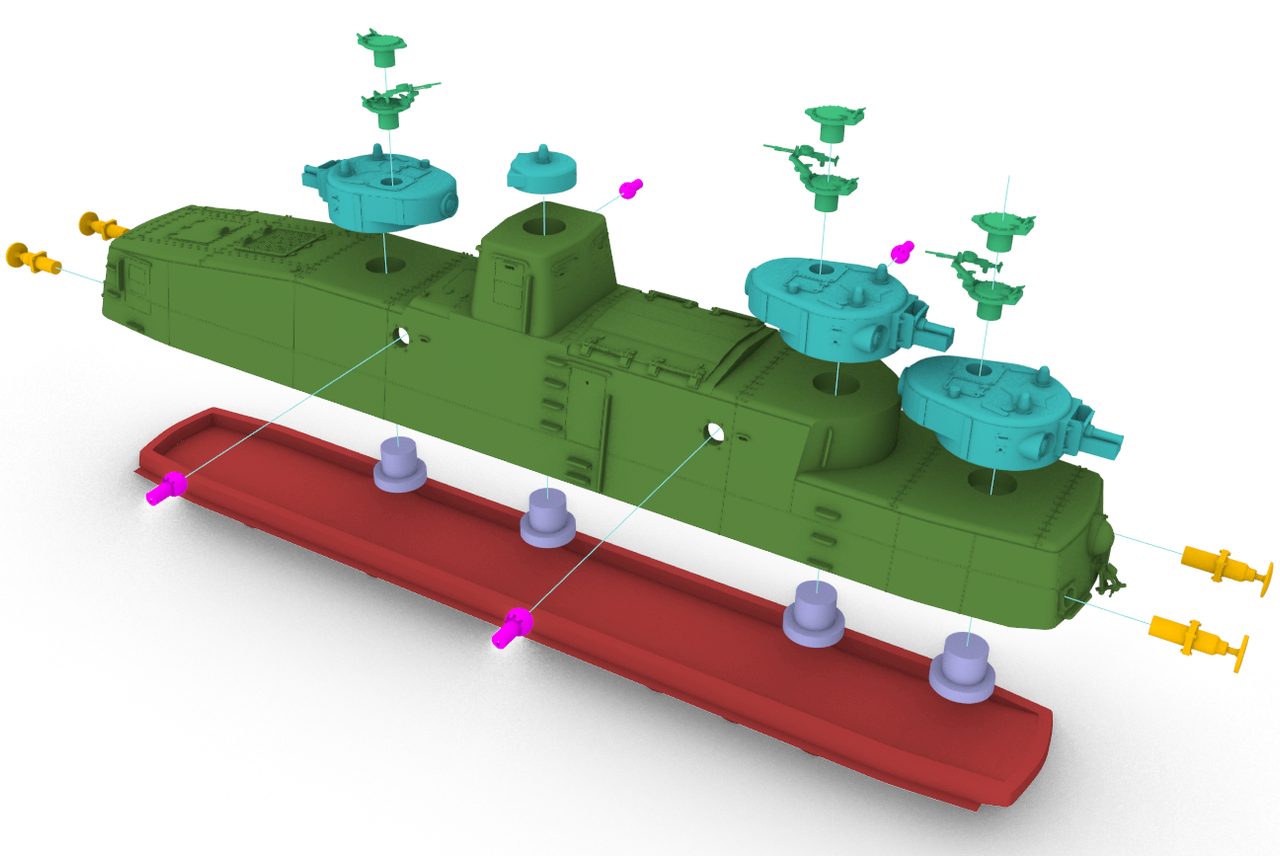

Как-то так оно будет...  Надеюсь, ничего не забыл.



Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6990
  • Репутация: +258/-1
  • Имя: Михаил
Re: Моторный броневой вагон МБВ-2
« Ответ #29 : 18 Августа 2026, 19:18:29 »
Круто.
Пара моментов:
1 - раз уж башни поворачиваются - лучше добавить невысокий кольцевой выступ на корпусе чтобы его не поцарапать. Если, конечно, он не сделан на самих башнях.
2 - пулемёты наверное лучше вставлять изнутри на цилиндре с фланцем. Или под них реально шаровое посадочное место? Там могут быть проблемы с зазорами и царапинами.
3 - буферы должны быть расположены с учётом сторон квадратного основания - поэтому для соединения лучше использовать квадратную призму чем цилиндр.

А вообще - огонь! ;D

... и добавил:
Посмотрел буферы на прототипе.
Там видно заднюю цилиндрическую часть.
Тогда только утопленная оконцовка должна быть с квадратным сечением, желательно несовместимым для разых буферов для избегания неправильного монтажа.  8)

Но это больше придирки. Всё решается при внимательной сборке.
Михаил, DCC
