Полка для моделей

[Кёф]

Супер!
Отличный пример для подражания!
Спасибо, порадовали!

[tawnee]

Александр а фото макета можно в студию

[aNdrey]

Хорошая идея!

[Захар]

Кусок алюминиевого багета, ролики стекло подъемника и привод ВАЗ, струна рыбацкая, направляющие мебельные полного открытия нагрузка 35 кг.
Электроника Uhlenbrock.
Оптопары KTIR0411S.

Саш, золотые руки и светлая голова, молодец, очень здорово сделал!

[Vatato]

реально круто, снимаю шляпу ....

[Кёф]

Здравствуйте!

Тема периодически всплывает и коррелирует с темой "Витрина для моделей" https://forum.nscaleclub.ru/index.php?topic=169.0

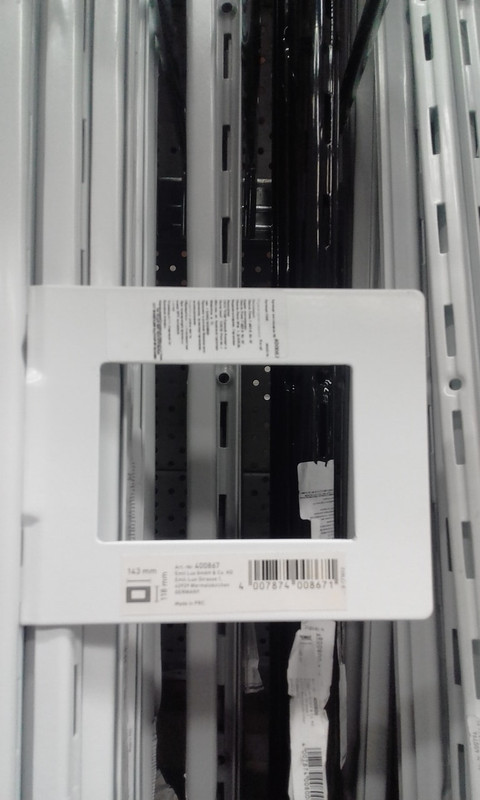

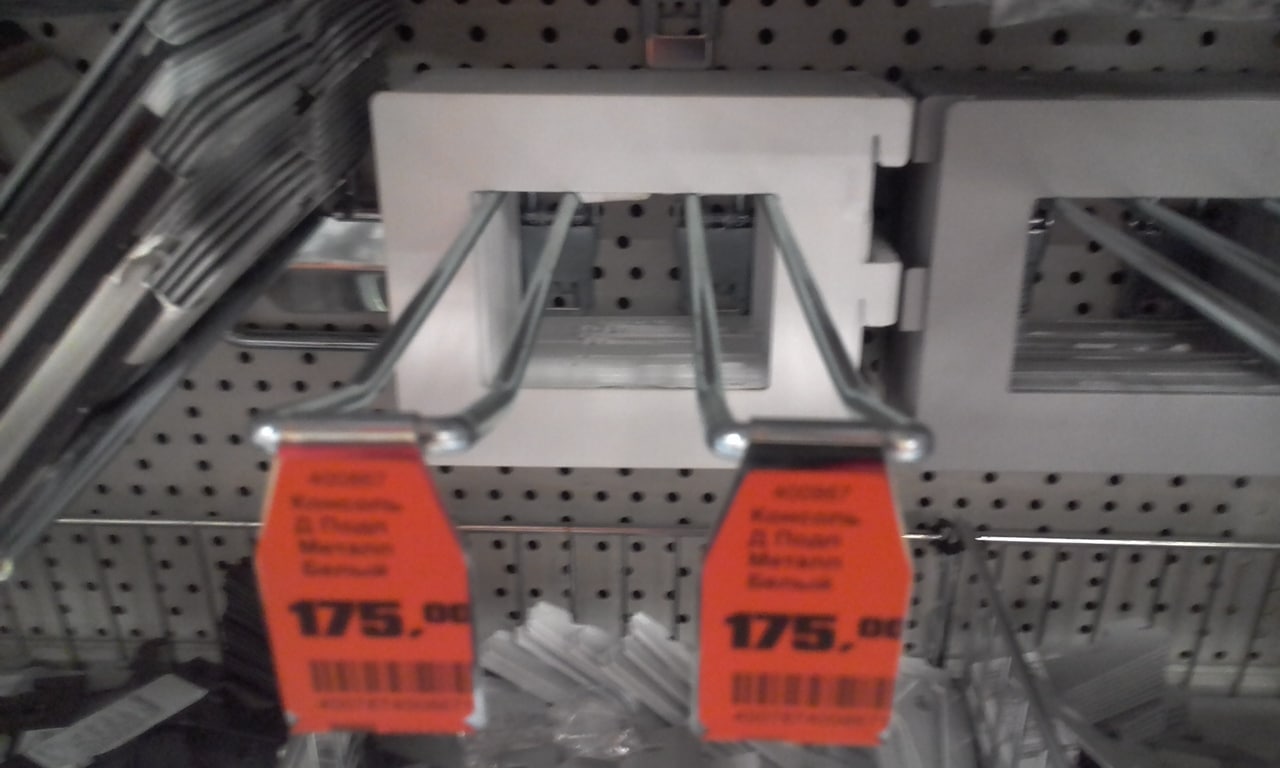

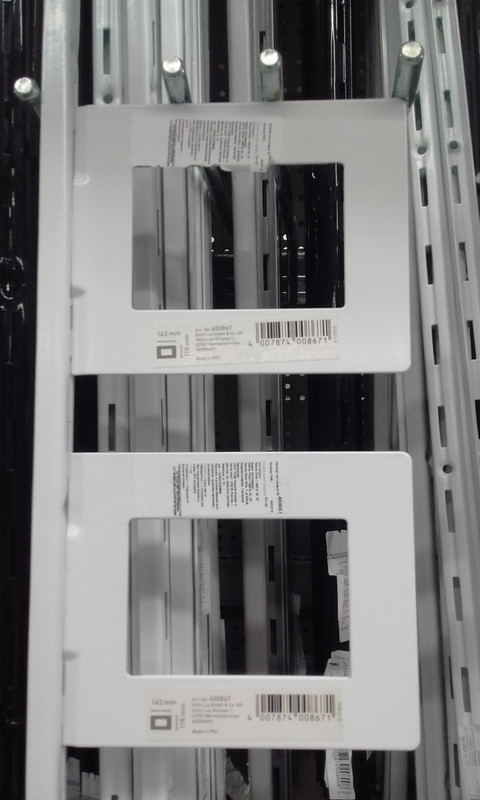

Обнаружил некоторые новые для себя элементы систем хранения, а именно кронштейн в Оби:



подходящий под стойки с прорезями.

И IKEA:

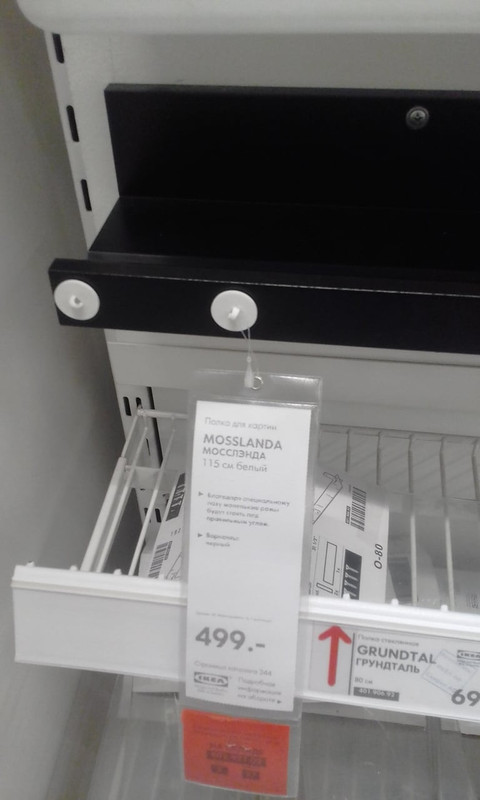

Вот такие полки

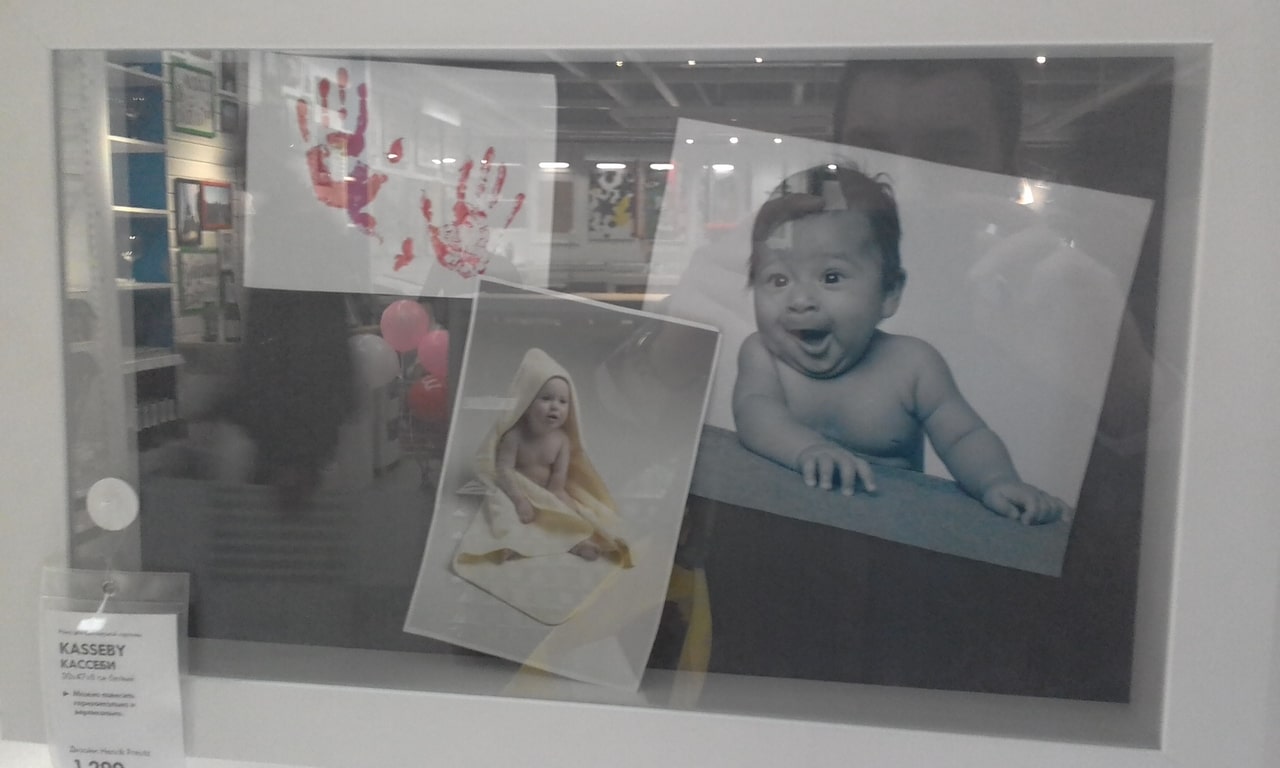

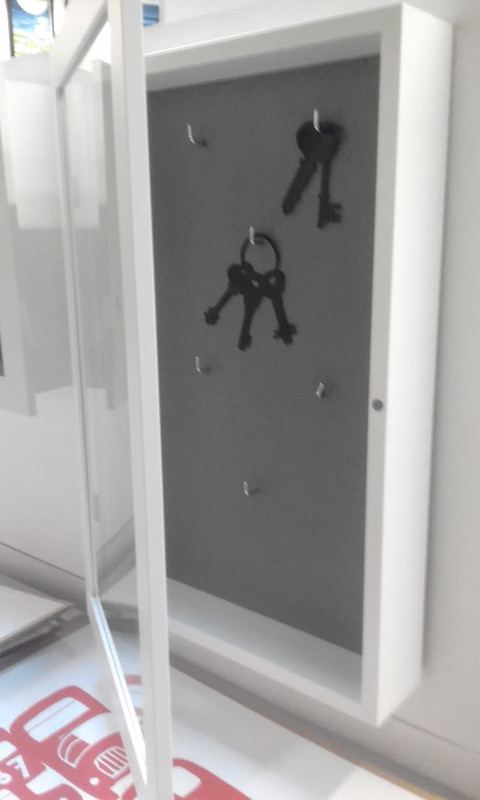

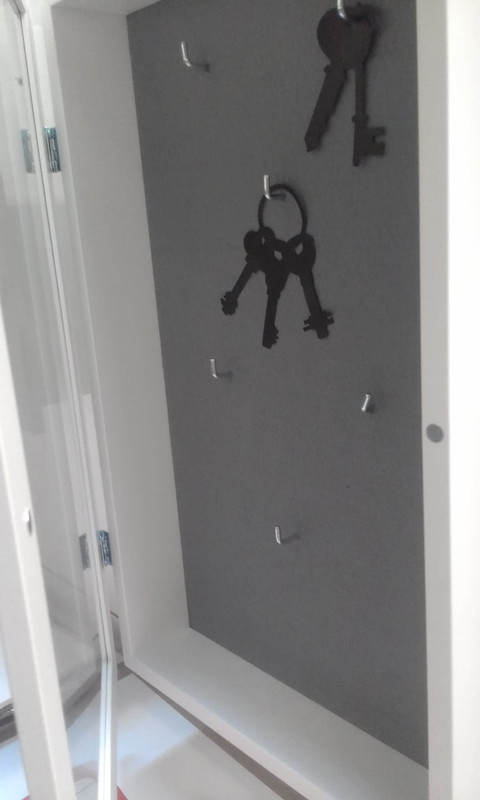

И готовая витрина KASSEBY
11 ¾x18 ½x3 ¼ "
http://www.ikea.com/us/en/catalog/products/50264753/
Стоит 1200 рублей и не ищется в ikea.ru






Глубина внутри около 40-45 мм.

[Gematogen]

Я витрину тоже у них видел. Она в фоторамках.

[Antec]

готовая витрина KASSEBY

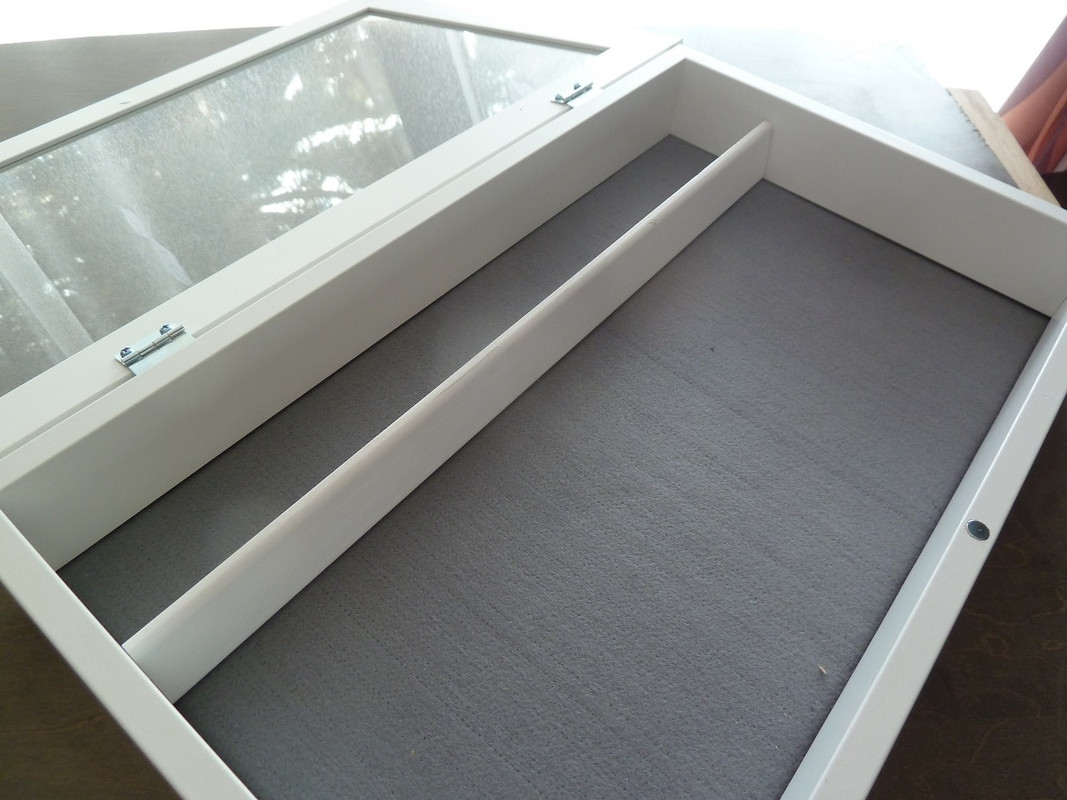

Купил в выходные аж 5 штук   Распаковал пока одну и изучил со всех сторон, особо пристально с обратной.
Сразу возникли идеи как превратить эту витрину в стеллаж для хранения моделей.

Во первых, туда нужно вставить полочки. Вариантов полок пока 3 - деревянные , стеклянные, из оргстекла.

Стеклянные нужно либо заказывать (не бюджетно), либо резать самому и шлифовать кромки. Кроме того, нужно их как-то крепить внутри витрины. Готовые стандартные крепления для стеклянных полок будут выглядеть на мой взгляд слишком грубо. Но зато все будет красиво.

Деревянные можно нарезать самому либо из доски/листа фанеры, либо подобрать в строймагазине готовый деревянный профиль-раскладку. Деревянные школьные линейки тоже можно использовать. В деревянной полке можно прорезать пазы под реборды колес ПС и сэкономить на рельсовом материале. Полки можно прикрепить к задней стенке ( тонкое но жесткое ДСП) тонкими шурупами или аккуратно приклеить. А также покрасить в белый цвет или оставить структуру дерева.

Полки из оргстекла сочетают преимущества обоих вариантов: прозрачность как у стекла, возможность изготовления в домашних условиях, возможность прорезать канавки под реборды и прикрепить к задней стенке.

Кстати, задняя стенка крепится скобками, ее можно легко демонтировать и заменить на свою, более толстую и прочную. Если делать заднюю стенку заново, в ней сразу можно прорезать пазы для вклейки полочек.

Также в витрину можно установить подсветку из светодиодной ленты, или подобрать готовый светодиодный светильник из той же ИКЕИ, их там множество.

Может у вас есть какие-нибудь идеи?




[aNdrey]

Полки из оргстекла сочетают преимущества обоих вариантов: прозрачность как у стекла, возможность изготовления в домашних условиях, возможность прорезать канавки под реборды и прикрепить к задней стенке.

Сразу стоит подумать о том что оргстекло имеет свойство прогибаться под весом. Причём при большой длине даже под собственным и без нагрузки (со временем конечно - не сразу). Ну это чтоб модельки уберечь от падений и на грабли не наступить. Подумайте на счёт оргстекла. Ах Сорри, не прочитал про крепление к задней стенке. Интересен момент как - клей, кронштейны или ещё какая нанотехнология. Делитесь мыслями - нам всем полки нужны.

[Antec]

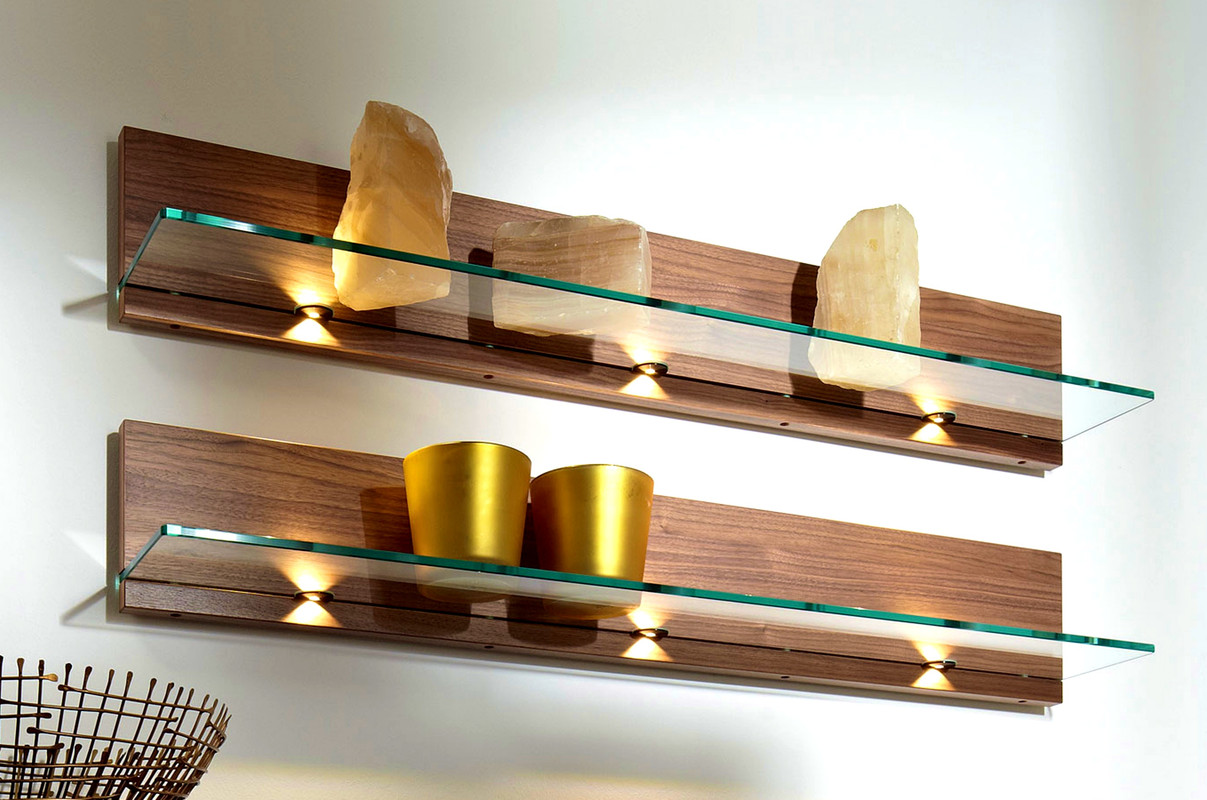

Принцип крепления полок - как на этом фото. В толстой задней стенке прорезаются пазы, в них вклеиваются или вставляются с натягом полки. Поскольку вес моделей незначителен, то никакие кронштейны по идее не нужны.

[Кёф]

готовая витрина KASSEBY

Может у вас есть какие-нибудь идеи?

Конечно!
На заднюю стенку наклеить светодиодную ленту (или готовый светильник) на уровне каждой из полок.
Стеклянные полки заказать у стекольщика (как там у вас не знаю).
Полки приклеить с торцов и если даже термоклеем, то при закрытой рамке видно не будет.
Светить лента будет светить сзади в ребро и будет скорее всего хорошо.
Спереди стеклянные полки, при необходимости, заклеить полосками чего-то.

Вообще я тоже сторонник инеграторских решений т.к. у меня нет особых инструментов.

[Antec]

На заднюю стенку наклеить светодиодную ленту (или готовый светильник) на уровне каждой из полок.

Думаю, что яркость будет избыточна, внутреннее пространство грубо 41х21 см, войдет туда 4 - 5 полочек. 5 светодиодных лент в глаза будут светить как прожектор. Мне кажется будет достаточно одного куска ленты на наружной рамке поверху, направленного вниз и к задней стенке под углом 45 град.

Стеклянные полки заказать у стекольщика (как там у вас не знаю).

Боюсь что у нас это будет дорого, но я поинтересуюсь конечно. Стекло 4х миллиметровое + порезка + шлифовка кромок , и умножим это на 25-30 полочек.

Если резать самому, то нужно где-то взять бесплатное стекло. С этим  нас проблемы. Везде или стеклопакеты, или закаленое.

Полки приклеить с торцов и если даже термоклеем, то при закрытой рамке видно не будет.

Термоклеем аккуратно не получится, и будет видно наляпанные сопли. Рамка перекрывает корпус буквально на несколько миллиметров.

Есть аккуратные крепления, хватит 2х на полочку. Пока не приценивался к креплениям в местных строймагазинах, но на Алиэкспрессе есть много вариантов https://ru.aliexpress.com/w/wholesale-shelf-brackets-glass/2.html?spm=2114.41010208.2.45.mw7E96

[Sandro]

Antec,
Я бы сделал всё то же самое, но из толстого в 5 или 6мм оргстекла. Причем выпиливать в задней стенке не стал бы, а собрал бы всё из полосок оргстекла в 5 или 6 см. одна горизонтально - полка, на ней вертикально - стенка и так далее, сколько нужно, зад можно посадить на отдельный лист в размер всей витрины, для прочности.

[Antec]

собрал бы всё из полосок оргстекла в 5 или 6 см. одна горизонтально - полка, на ней вертикально - стенка и так далее, сколько нужно, зад можно посадить на отдельный лист в размер всей витрины

Я примерно такой вариант и предлагал, только из деревянных реек/линеек, но не смог его толково описать. Должно получиться примерно так:




На то что рейки на фото страшные - не обращаем внимания, взяты первые попавшиеся рейки для иллюстрации идеи.

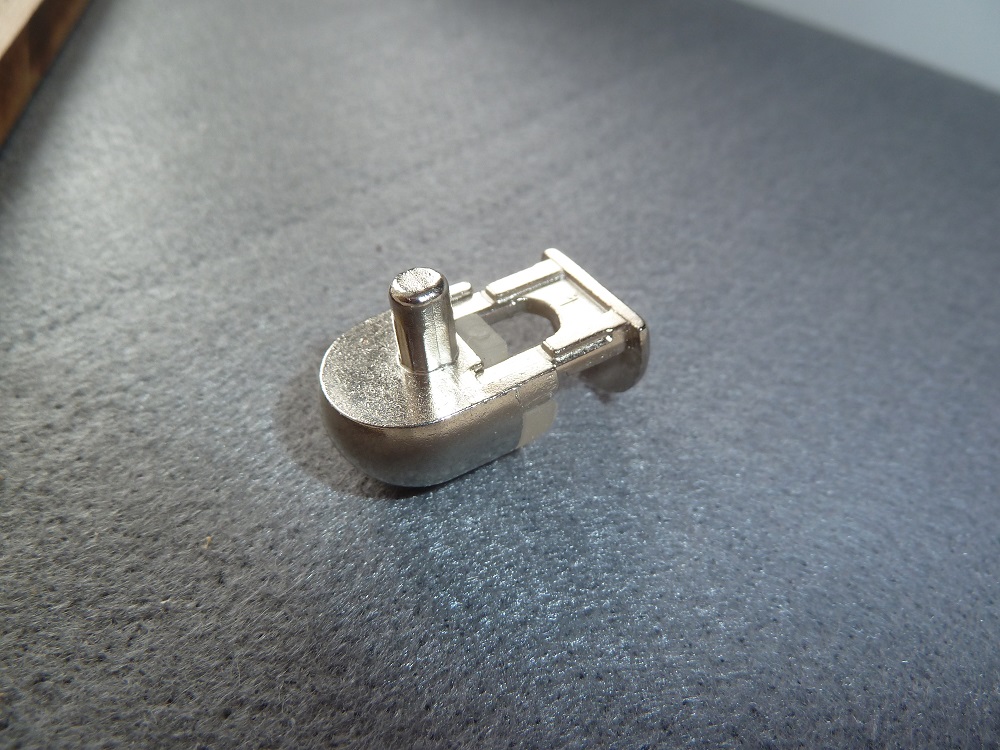

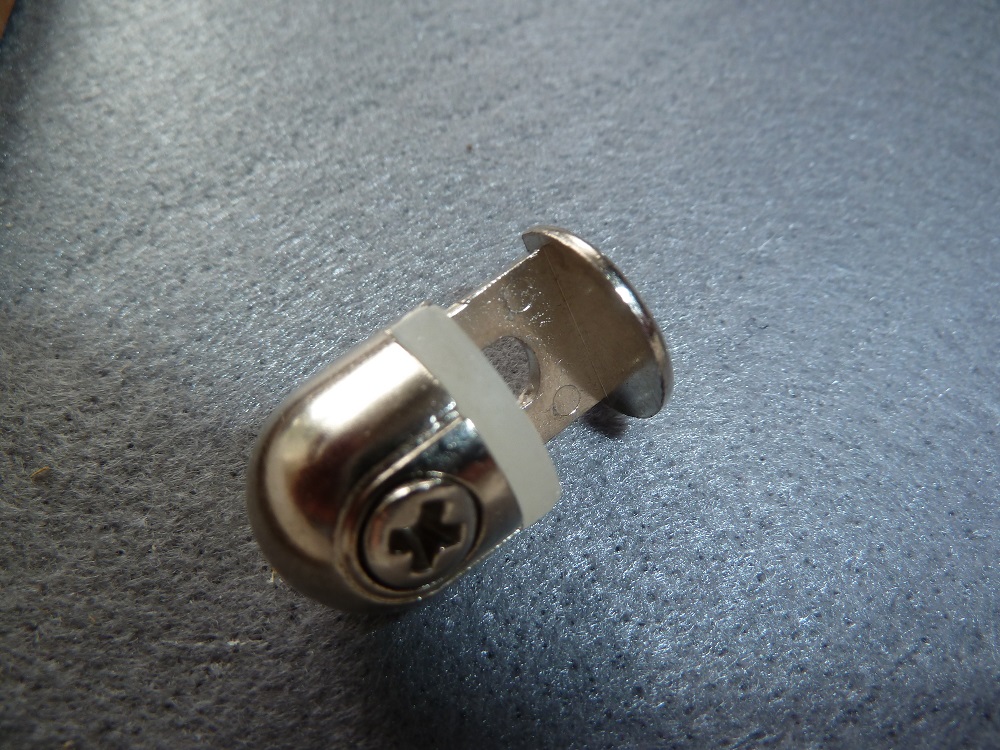

Посетил строймагазин и обнаружил там крепления для стеклянных полочек. Вот такие:





Крепления понравились, но очень не понравилась их цена - комплект из 2х штук стоит как половина этой витрины.

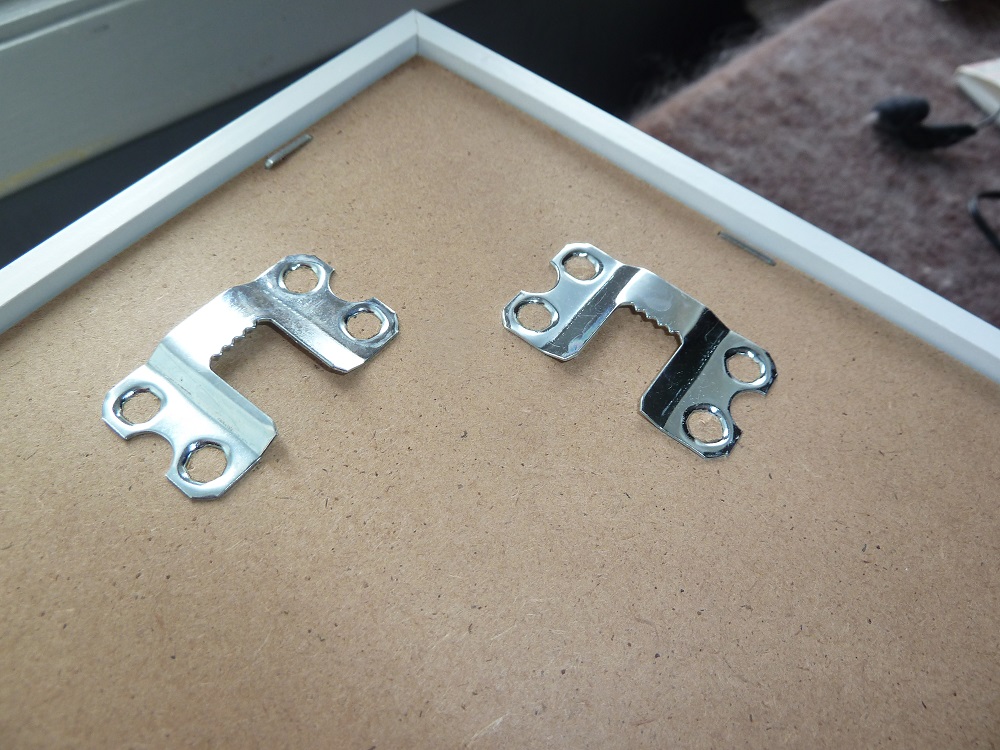

А вот как выглядит эта витрина с обратной стороны - задняя стенка прибита скобками, проушины для подвески просто забиты в ДВП.



Не очень надежное крепление для витрины с моделями на немалую сумму.

[Antec]

Продолжаю неспешно работать над проектом витрины.

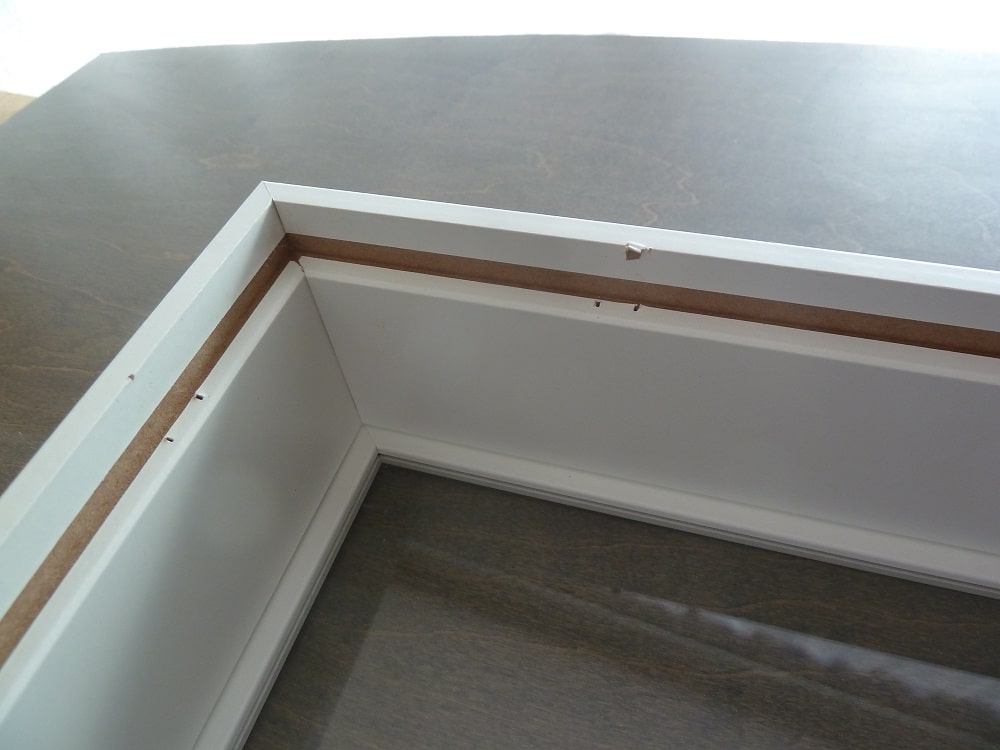

Расчленил одну из них, отделив заднюю стенку чтобы узнать из чего она сделана. Это оказалось нелегко, скобки длинные и очень хорошо держатся в корпусе. В общем-то можно было и не отдирать, держат крепко.

Корпус, как и большинство Икеевских поделий - ДВП, обтянутое белой пленкой.




Задняя стенка - трехслойная, представляет из себя ДВП + слой вспененного ПВХ + серый ворсистый материал.

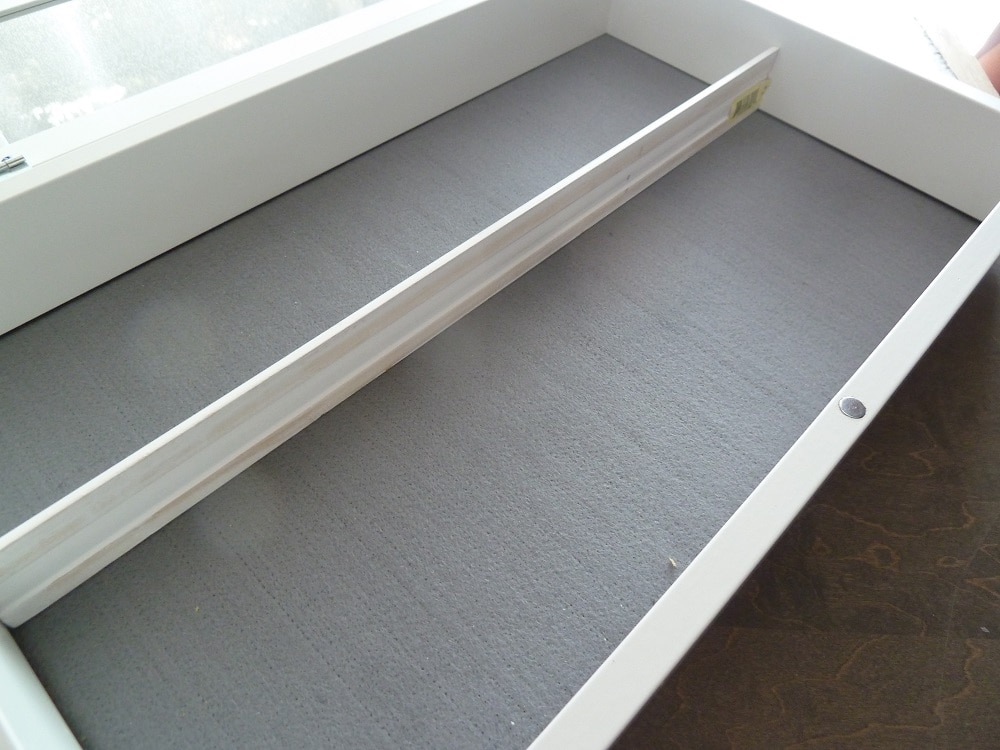

В качестве полочек пока рассматриваю вот такой деревянный молдинг. Крепить буду тонкими шурупами к задней стенке.




Можно поставить либо лицевой стороной вверх,

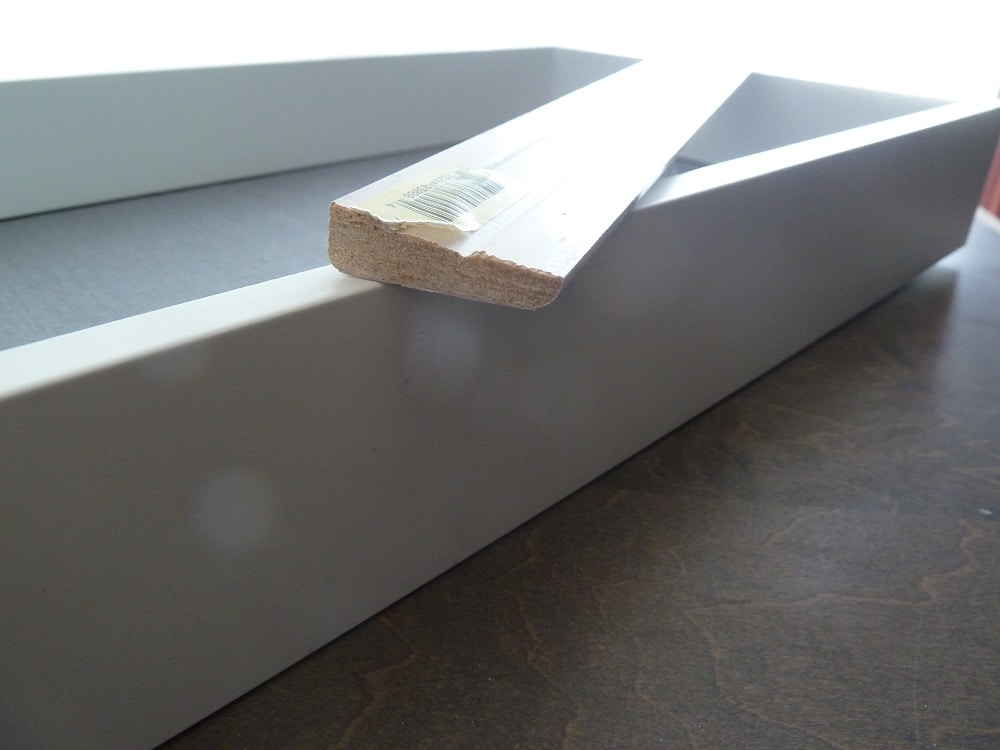

либо изнанкой. Изнанку надо дополнительно прокрашивать. Кроме того, с изнаночной стороны выбрано углубление шириной около 10 мм, при расстановке ПС будут не нужны рельсы или пропилы под реборды.

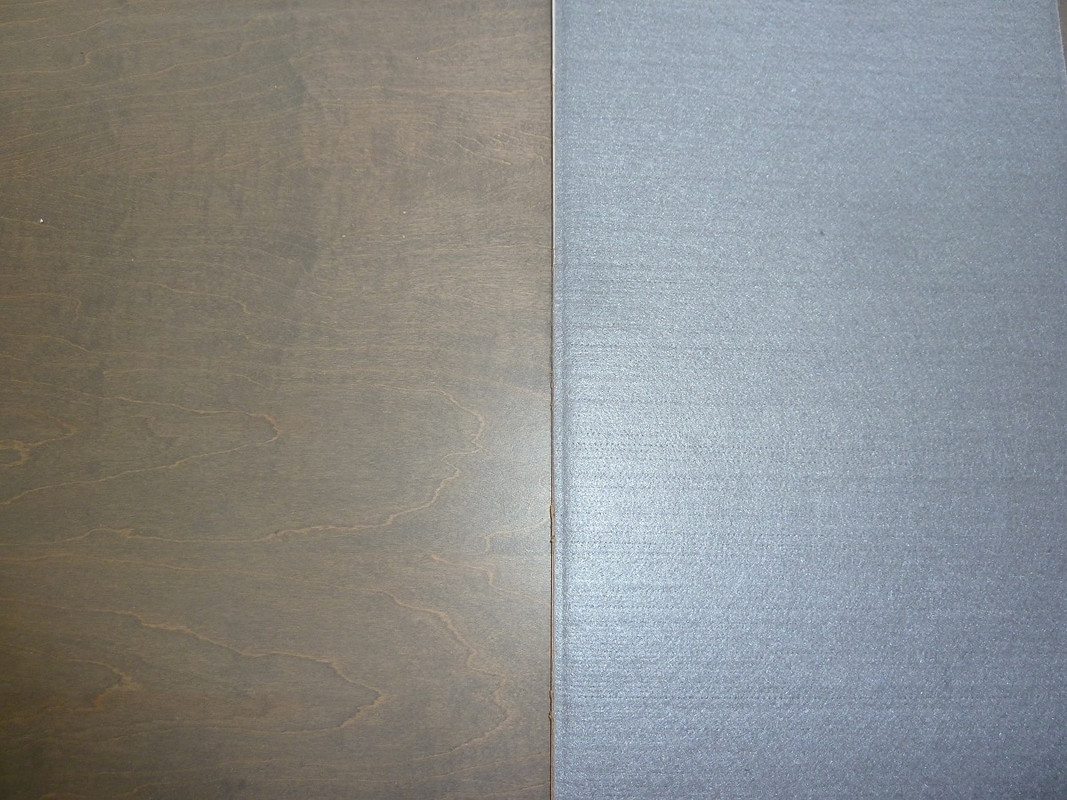

Пока думаю относительно задней стенки витрины - оставить родную или сделать новую из фанеры. Вот как это выгладит : слева-фанера, справа - родная задняя стенка.
