Двухэтажный купейный вагон 61-4465

[ШагратN]

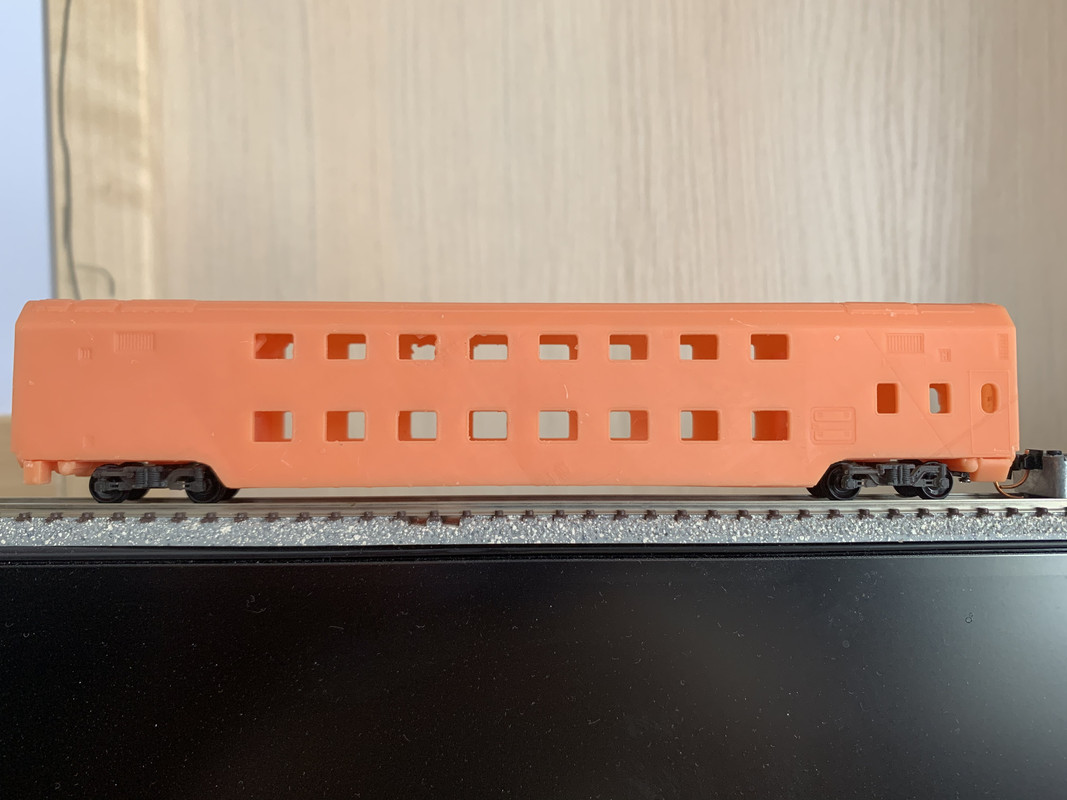

Очередная пробная печать и сборка, до конца еще далеко
Понял что надо сцепки поднимать. Завтра должны приехать винтики, что позволит закрепить тележки и провести ходовые испытания (ну заоодно и проходимость кривых)
Пока вот как-то так. Салон вообще пока не делал, надо понять что со светом сначала.

[Knallfrosch]

Ну, уже что-то вырисовывается!

[Nimrod94]

Очередная пробная печать и сборка, до конца еще далеко
Понял что надо сцепки поднимать. Завтра должны приехать винтики, что позволит закрепить тележки и провести ходовые испытания (ну заоодно и проходимость кривых)
Пока вот как-то так. Салон вообще пока не делал, надо понять что со светом сначала.

а свет от като получится поставить?
https://katousa.com/N/accessories.html

[Sormovo]

Нужно хотя бы парочку вагонов собрать, чтобы посмотреть, как они между собой сцепляться будут и как в кривых себя вести будут.

[ШагратN]

Нужно хотя бы парочку вагонов собрать, чтобы посмотреть, как они между собой сцепляться будут и как в кривых себя вести будут.

Это я продумал - напечатал две базы. Завтра должлны приехать винтики для крепления тележек.

а свет от като получится поставить?
https://katousa.com/N/accessories.html

Боюсь что нет - не совпадает количество купе. В идеале надо делать две платы, шириной 13 мм и длинной 88мм. На этой плате распаивать светодиоды на коридор и 8 купе. Под размер платы делать вырезы в потолках, чтобы она туда хорошо вставала.
Ну и функциональный декодер в идеале на 18 выходов (16 купе + коридоры + габариты). Нашел схему DIY на 17 выходов, но он по ширине на 2 мм не входит...

[Nimrod94]

Нужно хотя бы парочку вагонов собрать, чтобы посмотреть, как они между собой сцепляться будут и как в кривых себя вести будут.

Это я продумал - напечатал две базы. Завтра должлны приехать винтики для крепления тележек.

а свет от като получится поставить?
https://katousa.com/N/accessories.html

Боюсь что нет - не совпадает количество купе. В идеале надо делать две платы, шириной 13 мм и длинной 88мм. На этой плате распаивать светодиоды на коридор и 8 купе. Под размер платы делать вырезы в потолках, чтобы она туда хорошо вставала.
Ну и функциональный декодер в идеале на 18 выходов (16 купе + коридоры + габариты). Нашел схему DIY на 17 выходов, но он по ширине на 2 мм не входит...

А при чем тут купе - у като универсальная плата на все типы вагонов, они и на двухэтажные и одноэтажные американцы ставятся, какое там количество купе всем до лампочки, главное, что работает и производство фабричное

[ШагратN]

Вот причем (смотрим на картинку) тут:
https://www.gaugemasterretail.com/magento/kato-k11-221.html

1) Свет с 6 штырьков, они не попадают по размеру под наши купе. То есть, где-то не будет, где-то будет с краю а не по центру
2) Это световод, и если его еще можно поставить на второй этаж, то на первый нет, световод будет проходить в коридоре.

[Nimrod94]

Вот причем (смотрим на картинку) тут:
https://www.gaugemasterretail.com/magento/kato-k11-221.html

1) Свет с 6 штырьков, они не попадают по размеру под наши купе. То есть, где-то не будет, где-то будет с краю а не по центру
2) Это световод, и если его еще можно поставить на второй этаж, то на первый нет, световод будет проходить в коридоре.

зачем использовать кривой европейский вариант, если есть плоские нормальные американские. Просто на вагоне будет не один комплект, а два

[ШагратN]

Вообщем провел "ходовые" испытания.
280 радиус проходят в сцепке (MTL Long, с установкой на корпусе).
Правда середина вагона уходит внутрь рельсов. Но жить можно.
Теперь доработать модель (не нравится высота) и думать как сделать салон со светом

[Sormovo]

И заодно подумать, как сделать, чтобы свет от светодиодов светил только через окна, а не через стенки вагона. Смола довольно прозрачна, особенно эта бежевая.

[BR95009]

И заодно подумать, как сделать, чтобы свет от светодиодов светил только через окна, а не через стенки вагона. Смола довольно прозрачна, особенно эта бежевая.

Покрасить изнутри черной матовой краской?

[Sormovo]

Думаете, этого будет достаточно?

[ШагратN]

Думаете, этого будет достаточно?

Евгений,
Стенки у вагона достаточно толстые, так что может хватить. В любом случае - буду пробовать после отпуска.
Нашел способ сделать плату фототравлением дома (принтер отлично засвечивает фоторезист). Надо ее нарисовать, купить светодиодов и резисторов и спаять.
Ну и с декодером тоже думать надо. Вообщем будет чем вечерами в отпуске заняться.

[Эдуард]

Что бы посмотреть, как устроена динамическая сцепка, достаточно разобрать пару немецких вагонов, выпущенных в последние 20 лет. Там ничего сложного нет. Кроме того выпускаются механизмы отдельно для встраивания. У российских моделистов такие механизмы не особо востребованы, т.к. подвижной состав практически весь безбуферный. Я,однако, считаю, что для пассажирских вагонов и всяких там электричек такие механизмы необходимы. Визуализация улучшается сильно.
