Вагоны для паромной переправы.
« : 30 Октября 2022, 15:10:17 »
На просторах коллекционного мира обнаружил модель товарного вагона ČSD III эпохи от фирмы PIKO (HO), art. 97160.
Заинтересовал знак "Якорь" на борту вагона. У Чехословакии ведь не было выхода к морям, при чем тут якорь? Стал искать информацию в интернете. С трудом нашёл! Оказывается это знак того, что вагон подходит для паромных переправ. Ответ получен, уж реки то в ЧССР были :), а значит и были паромные переправы через них.

 - В чем отличие таких вагонов от обычных? В дополнительных местах крепежа на вагоне для надёжной фиксации на пароме и специальных дополнениях в тормозной системе?

 - Что означает белая диагональ с якорем на двери! Более заметное дополнение к маленькому якорю?





И последнее. Есть ли модели вагонов с такими обозначениями в Naшем масштабе?
9mm!-N&НОе

Оффлайн Kolun66

  • Старожил
  • ****
  • Сообщений: 302
  • Репутация: +189/-0
  • Откуда: Асбест Город-карьер
  • Имя: Дмитрий
Re: Вагоны для паромной переправы.
« Ответ #1 : 30 Октября 2022, 16:38:14 »
На дорогах СЖД/РЖД белая полоса по диагонали на двери крытого товарного вагона означает,что вагон оборудован самоуплотняющимися дверями, не требующими дооборудования вагона хлебными щитами для перевозки различного вида зерна.

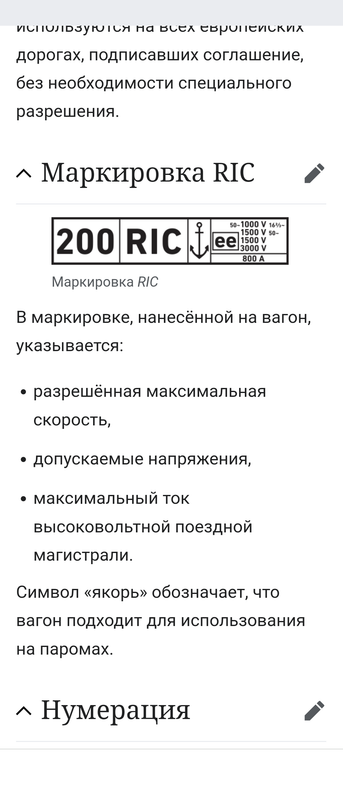

Якорь на вагонах рисуют, в том числе и на моделях, что означает наличие сертификации для перевозки на паромах (для следования в Великобританию обязательное условие). Предположу, что условием является наличие специальных кронштейнов (на фото прототипов и моделей обозначены желтым цветом) для тросового крепления - препятствуют опрокидыванию вагона при поперечной качке.






Про наличие таких вагонов в N-ке не знаю - у меня с такими значками нет.

Посмотрел, на пассажирских вагонах РЖД тоже якорь нарисован в районе скобы крепления.

« Последнее редактирование: 30 Октября 2022, 17:30:37 от Kolun66 »

Оффлайн SHmeLL

  • Пользователь
  • **
  • Сообщений: 42
  • Репутация: +0/-0
  • Откуда: Новосибирск
Re: Вагоны для паромной переправы.
« Ответ #2 : 30 Октября 2022, 17:27:36 »
Встречал инфу, что паромные вагоны были Уже стандартных на долю малую.

Оффлайн will

  • Ветеран
  • *****
  • Сообщений: 1038
  • Репутация: +11/-0
  • Откуда: Оренбург
  • Имя: Игорь
Re: Вагоны для паромной переправы.
« Ответ #3 : 30 Октября 2022, 18:05:24 »
Эти желтые штуки на моделях и без якоря есть. А где-то они просто чёрные.

Оффлайн Kolun66

  • Старожил
  • ****
  • Сообщений: 302
  • Репутация: +189/-0
  • Откуда: Асбест Город-карьер
  • Имя: Дмитрий
Re: Вагоны для паромной переправы.
« Ответ #4 : 30 Октября 2022, 18:22:45 »
Эти желтые штуки на моделях и без якоря есть. А где-то они просто чёрные.

Скрин из "РУКОВОДСТВО ПРОВОДНИКУ - ЗНАКИ И НАДПИСИ НА ПАССАЖИРСКИХ ВАГОНАХ И ПОРЯДОК ПРИПИСКИ ВАГОНОВ"






Оффлайн will

  • Ветеран
  • *****
  • Сообщений: 1038
  • Репутация: +11/-0
  • Откуда: Оренбург
  • Имя: Игорь
Re: Вагоны для паромной переправы.
« Ответ #5 : 30 Октября 2022, 18:38:46 »

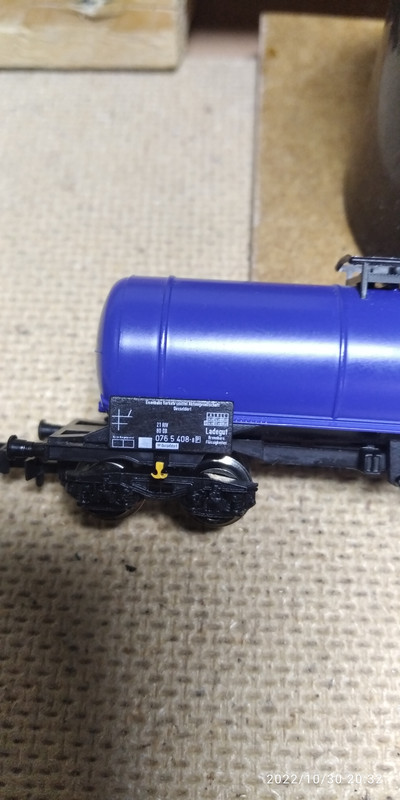

Это, конечно, модель и видно не очень, но якоря явно нет


Оффлайн Cosmos

  • Ветеран
  • *****
  • Сообщений: 1267
  • Репутация: +91/-0
  • Откуда: Москва
  • Имя: Сергей
Re: Вагоны для паромной переправы.
« Ответ #6 : 30 Октября 2022, 19:35:15 »

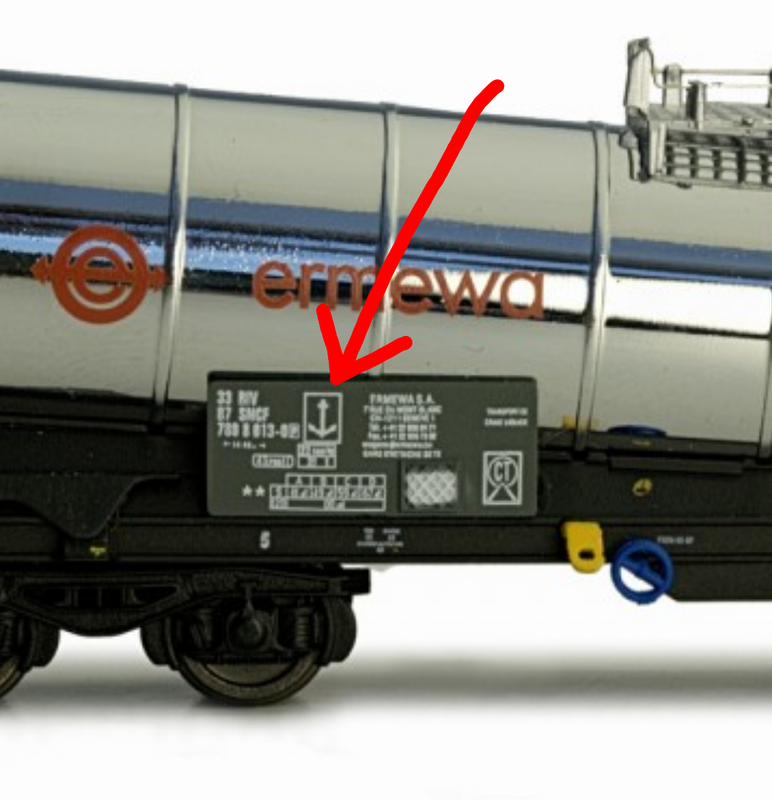

Неожиданно обнаружил значок Якорь на имеющейся у меня цистерне фирмы Dapol (art. 2F-027-008)






... и добавил:
Но это все достаточно современные вагоны...
А вот есть ли модели вагонов N scale ранних эпох, включая послевоенные 3 и 4, где стоят такие знаки? В НО, как оказывается есть.
9mm!-N&НОе

Оффлайн Kolun66

  • Старожил
  • ****
  • Сообщений: 302
  • Репутация: +189/-0
  • Откуда: Асбест Город-карьер
  • Имя: Дмитрий
Re: Вагоны для паромной переправы.
« Ответ #7 : 30 Октября 2022, 19:59:18 »

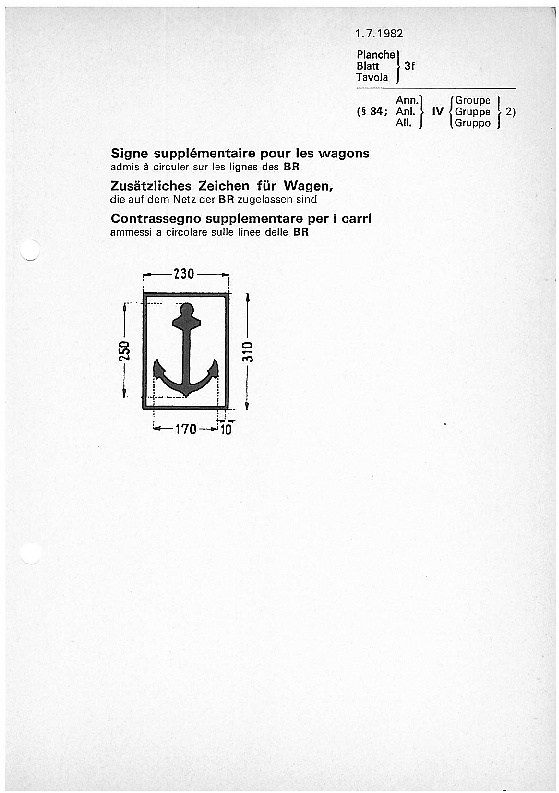

В немецкой инструкции по знакам и надписям на вагонах, представленный ниже лист, называется DB DV306 Blatt 3f (BR-Anker).


Оффлайн BR95009

  • Ветеран
  • *****
  • Сообщений: 613
  • Репутация: +35/-1
  • Аналог. Озвучиваю сам!
    • www.br95009.ru
  • Откуда: Москва
  • Имя: Дима
Re: Вагоны для паромной переправы.
« Ответ #8 : 30 Октября 2022, 20:51:32 »
Сереж, эти  fahrboot вагены обычно более узкие, нежели обычные. Прям  ощутимо. У меня несколько таких в Н0. Видимо потому, что габарит на пароме для вместительности гораздо уже.
