Электропитание T-Trak модулей

[Aleksej_Rostov]

Привет всем. Возможно ли так объединить систему питания. Овал на цифре, а стрелка от аналогового блока.

Вы имеете ввиду в случае использования модуля или вообще?

[Кёф]

Всязи с вышесказанным, считаю ваш способ соединения максимально удобным и не требующим модификации.

Я и не предлагаю модифицировать соединение T-Trak.

Сам ещё подумаю и накидаю схему. Так не разобраться даже мне самому не то что описать).
... и добавил:

Вы имеете ввиду в случае использования модуля или вообще?

Это уже отвечали. Перевели в другую тему, вроде.

[Кёф]

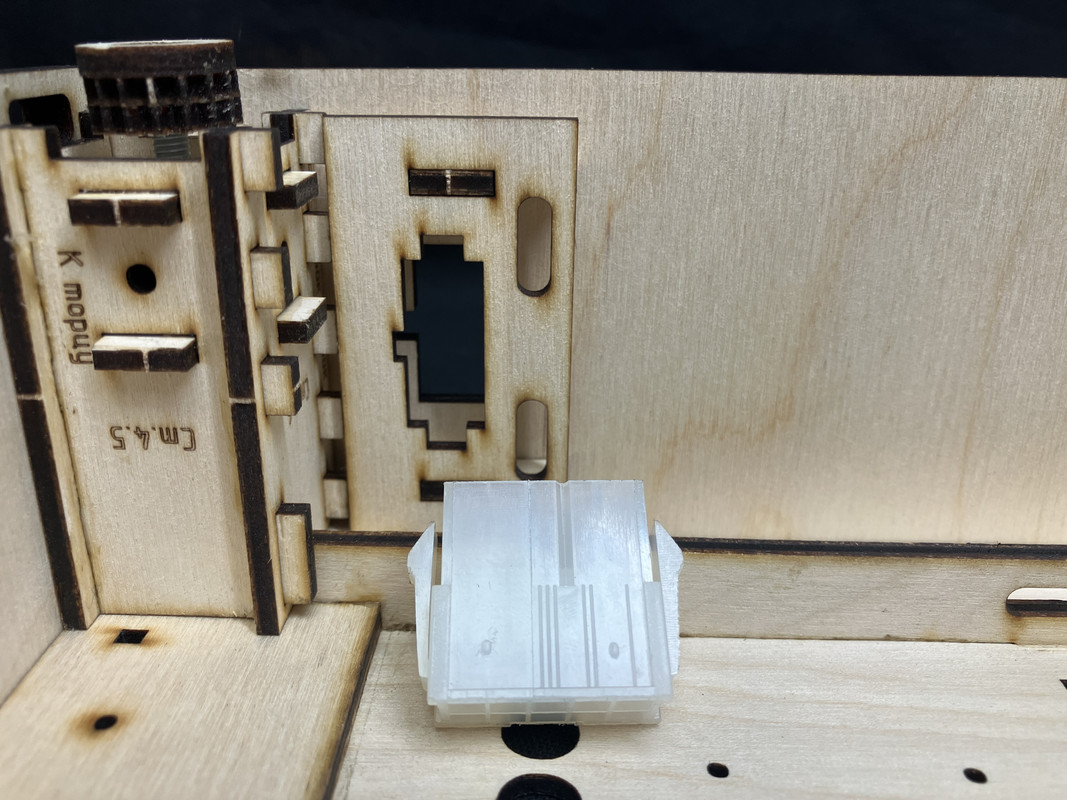

Превратил заделку Molex MiniFit в удовольствие.

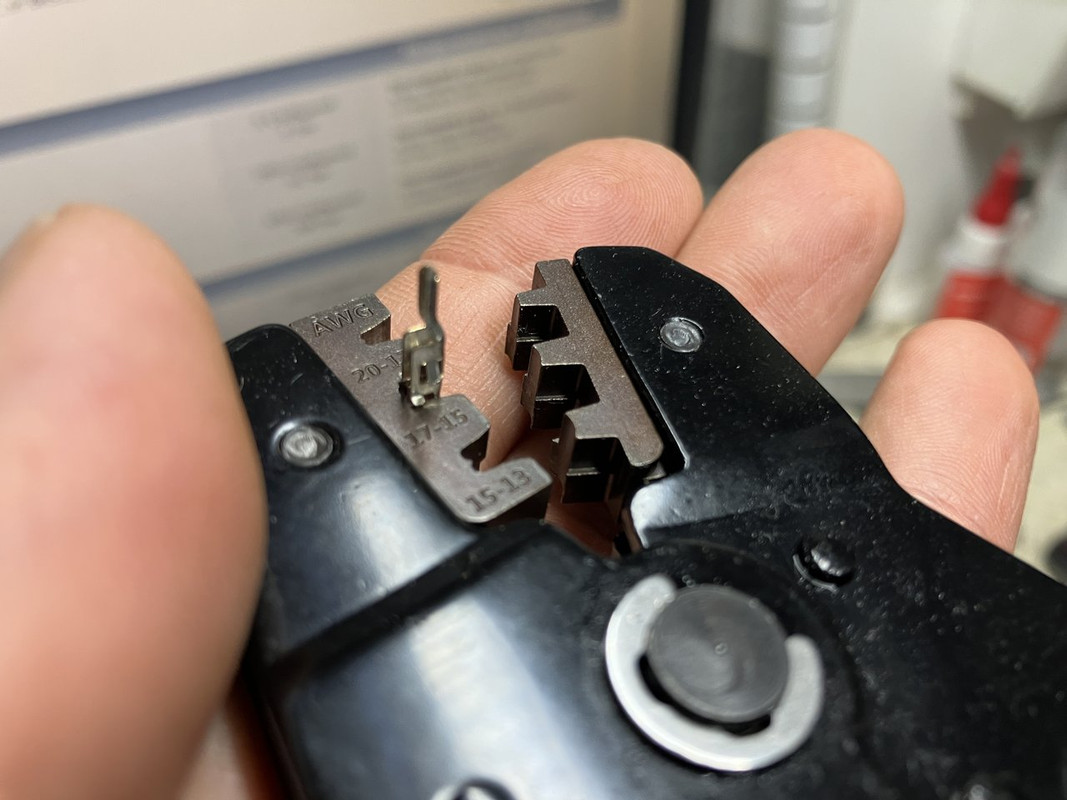

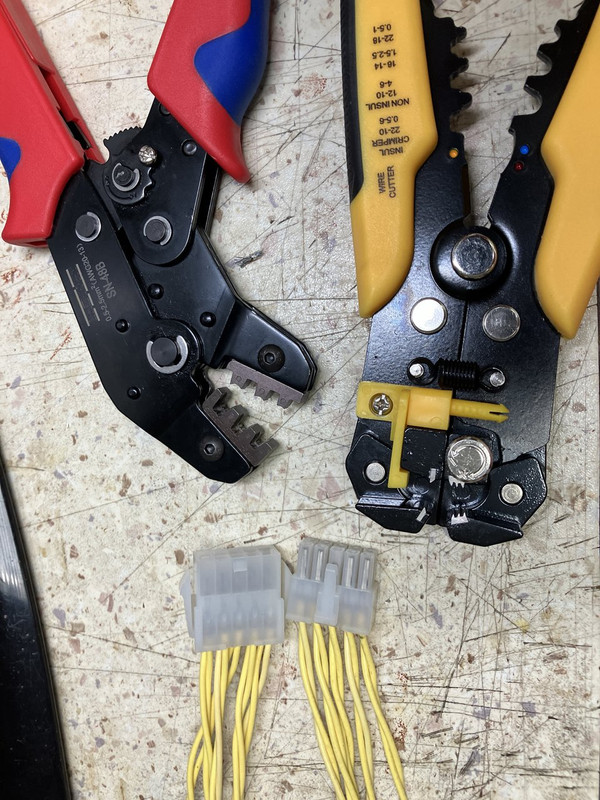

Кримпер (пресс-клещи) и Стриппер (зачищатель изоляции).

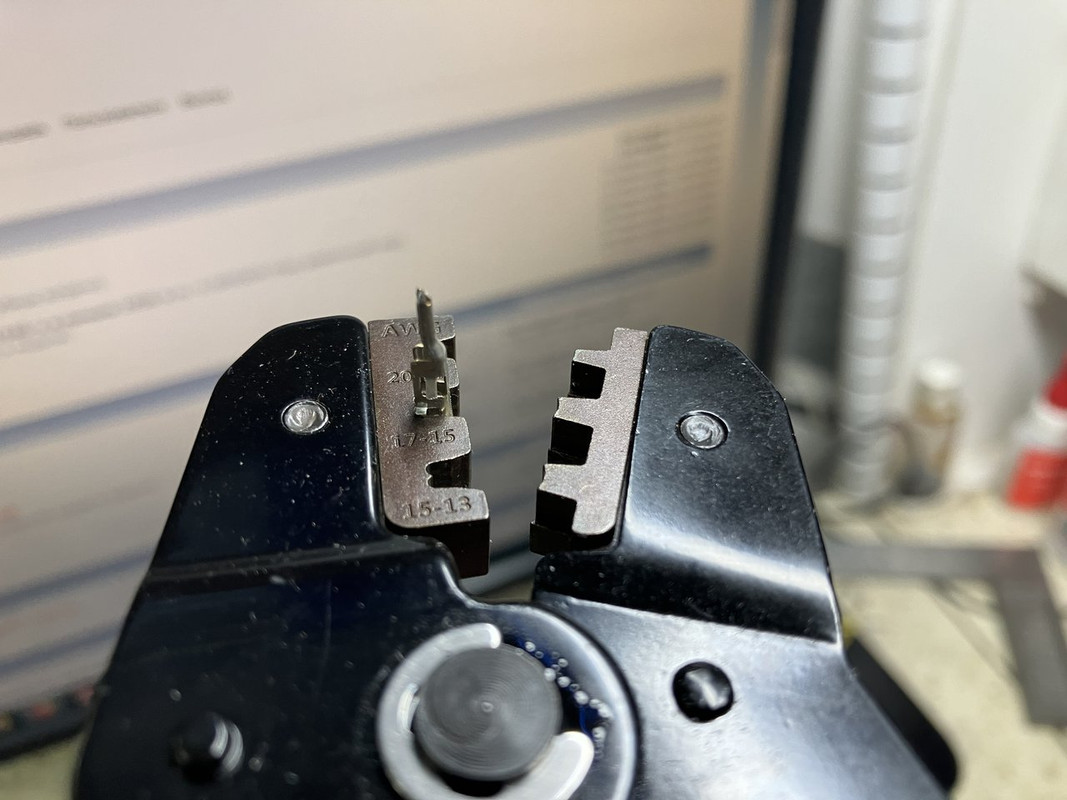

Главное аккуратно и не глубоко вставлять в матрицу клещей пин разъёма. На пине есть ограничители.

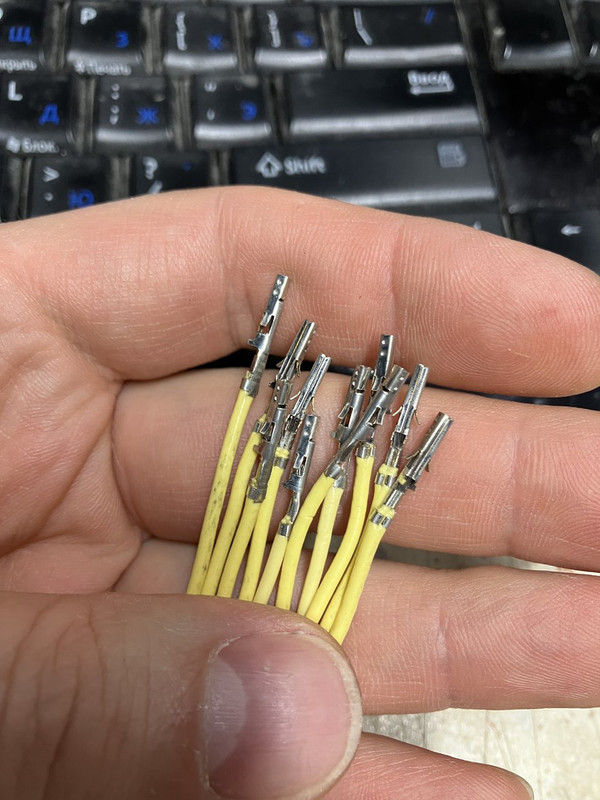

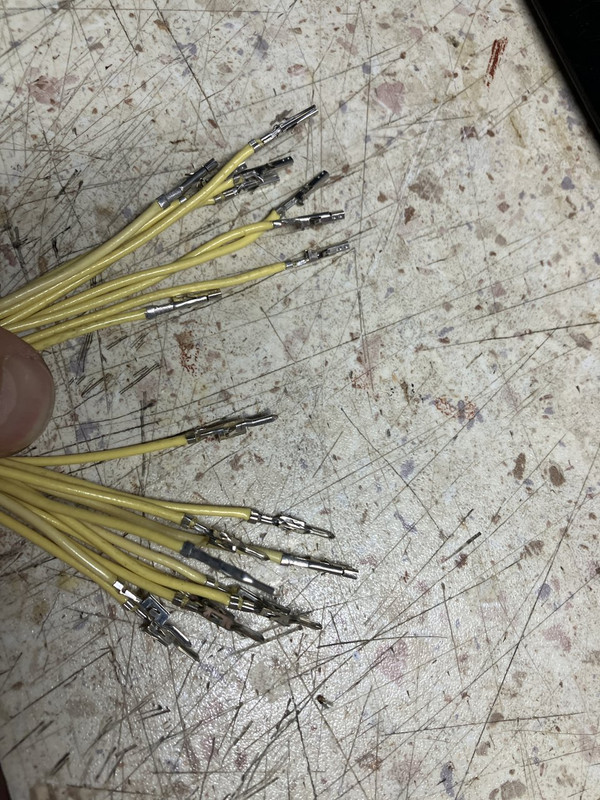

Я сначала обжал все концы на 10 проводах, а потом попарно защёлкнул их в разъёмы, сделав повив. Распиновка T-Trak-RUS как раз предполагает пары друг над дружкой, очень удобно. Отводы на рельсы не делал, это уже потом когда будут рельсы.

Спойлер (кликните для показа/скрытия)

[kambucha]

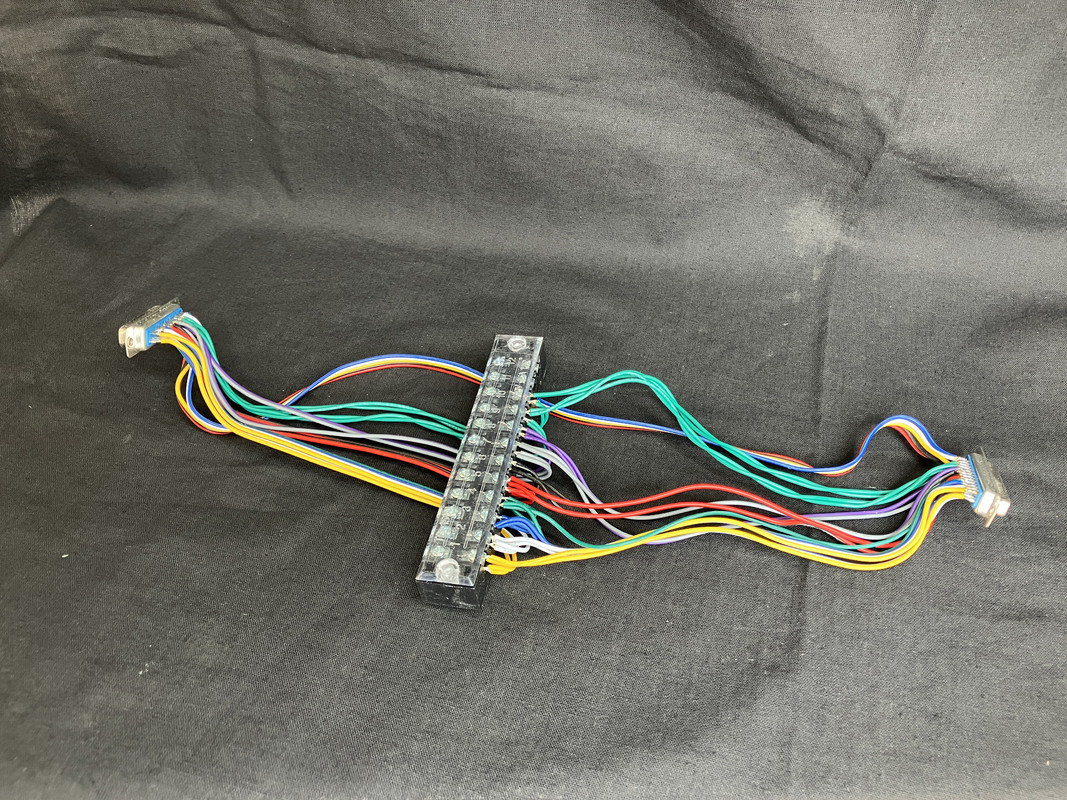

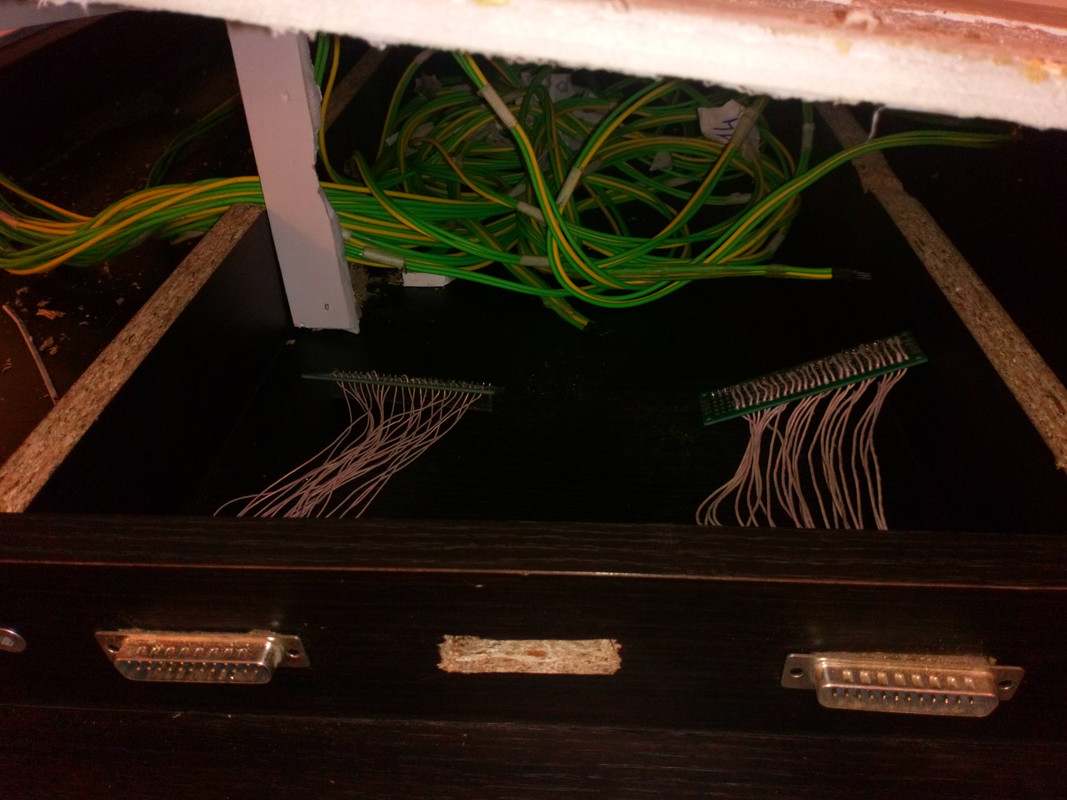

Добрый день возвращаясь к теме соединения макетов разъемами и без пайки давно применяю компьютерный провод и разъемы на клеммах без пайки очень удобно так -же оперативная замена порядкового номера провода в разъем.

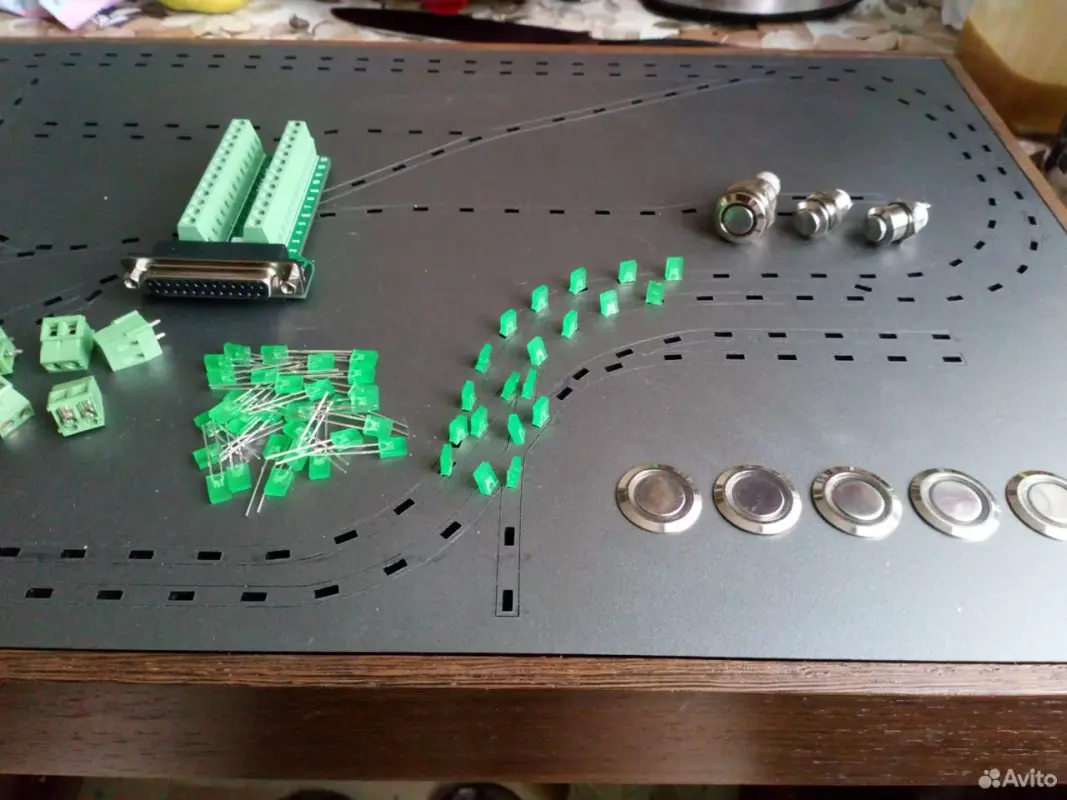

вот как на этом примере пульт в начале изготовления  к очередному макету.

[kambucha]

а потом соединяется проводом стандартным а для повышения мощности использовать два или три провода в разъеме на один полюс .

[kambucha]

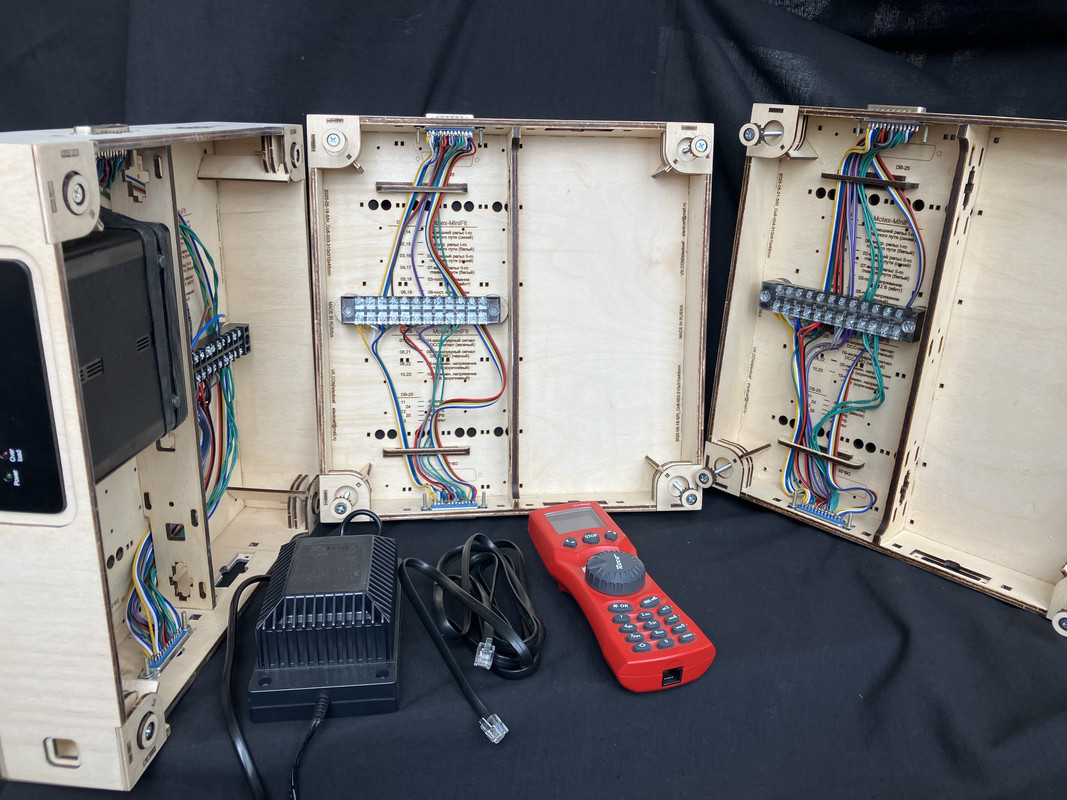

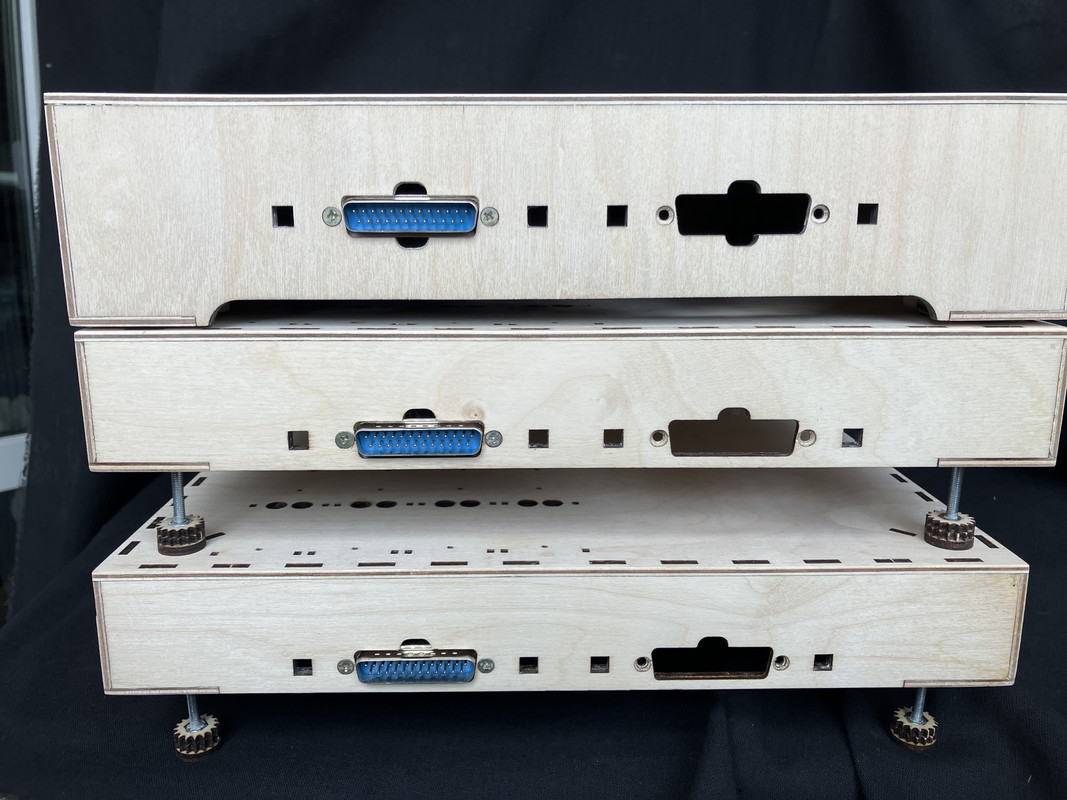

вот так все выглядит .

[Кёф]

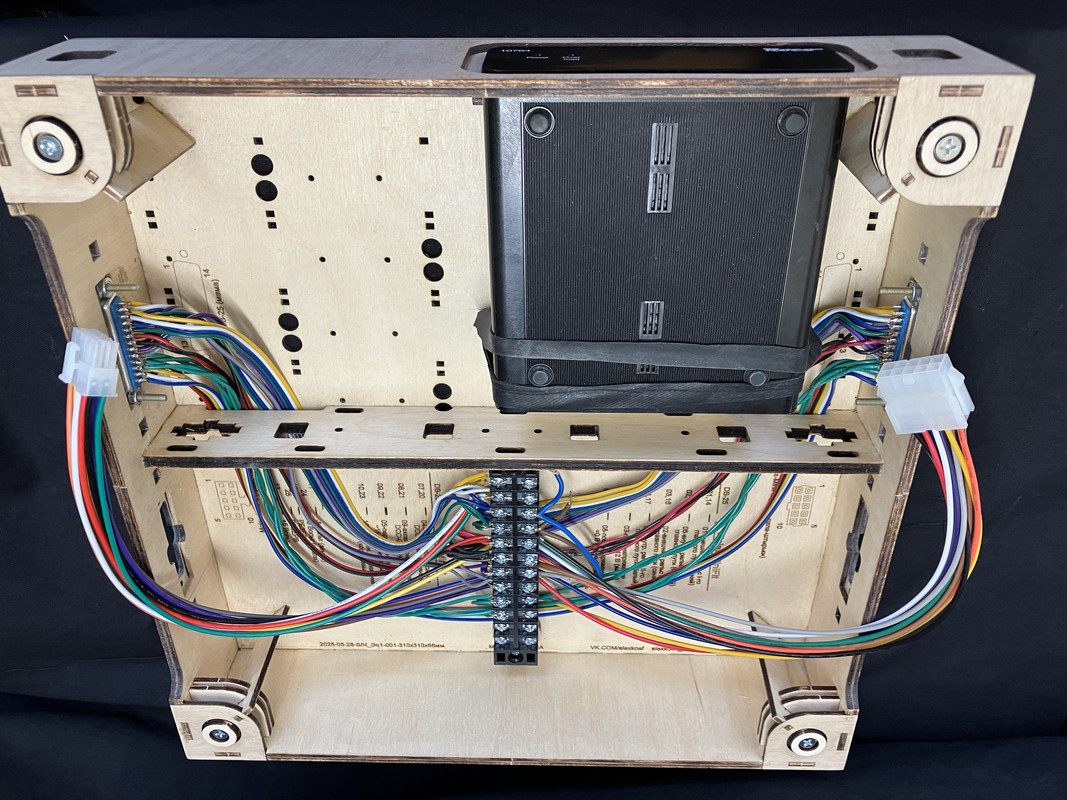

Тема с клеммой в модуле, которую придумал ставить MidnightEater, мне в итоге понравилась.
Мало-ли, если захочется чего-то подвесить снизу - огоньки или питание стрелок или аксессуарный декодер - всегда легко подключиться. Диагностику делать удобно.

Ну и визуализация важна, если начинающие радиолюбители или дети будут заниматься, это ещё один слой хобби который может быть красиво реализован.

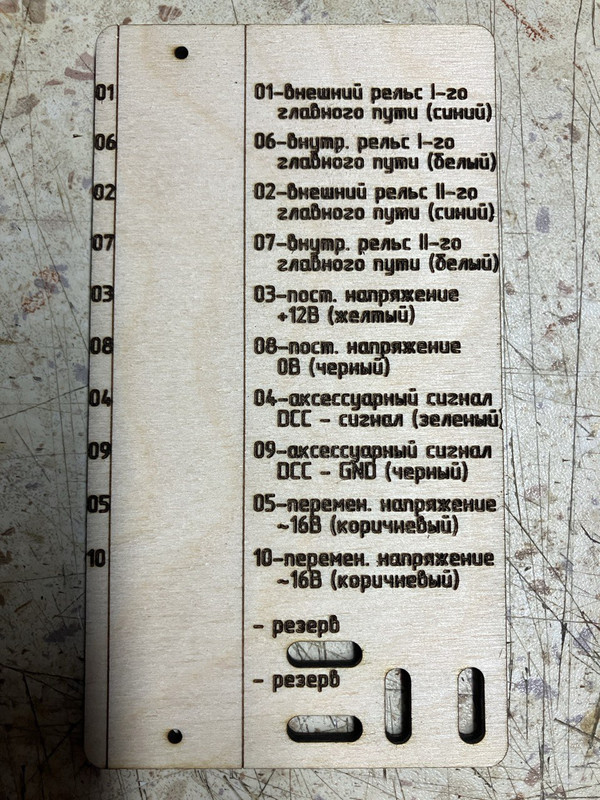

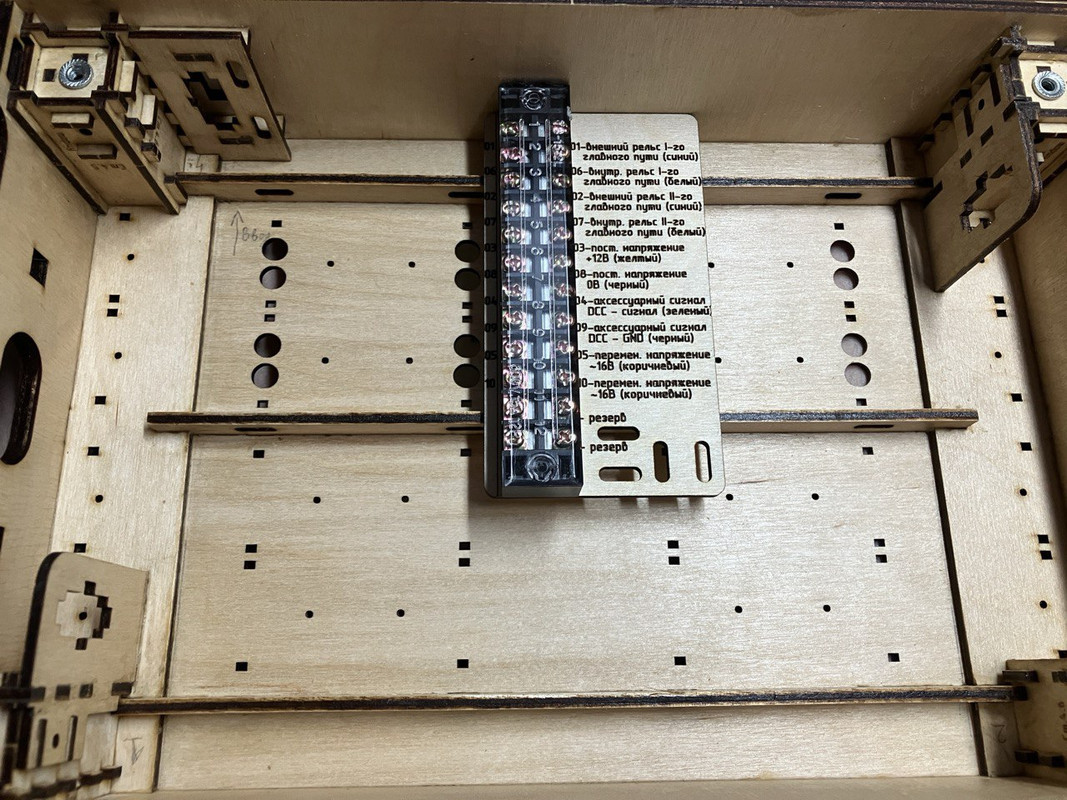

Поддержал клеммы в своих модулях табличкой - памяткой. Естественно я спарил провода так как они идут T-Trak-RUS. Прямой и обратный провода цепи должны идти рядом - так наводок меньше и логики больше.

[BR95009]

Культурно!

[Кёф]

компьютерный провод и разъемы на клеммах без пайки очень удобно так -же оперативная замена порядкового номера провода в разъем

Евгений!
Совершенно верно! Такой кабель очень удобен, не дорог. Широкий ассортимент разъёмов для него есть в продаже и очень удобных переходников на клеммники, как у Вас на фото.

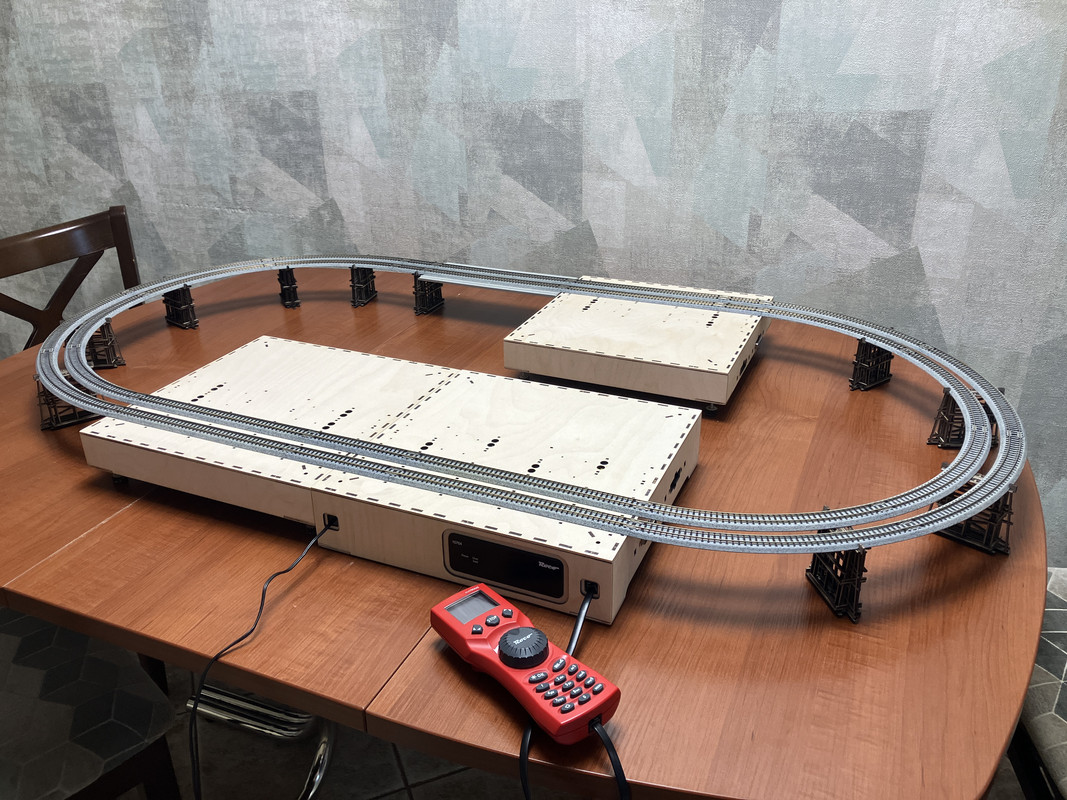

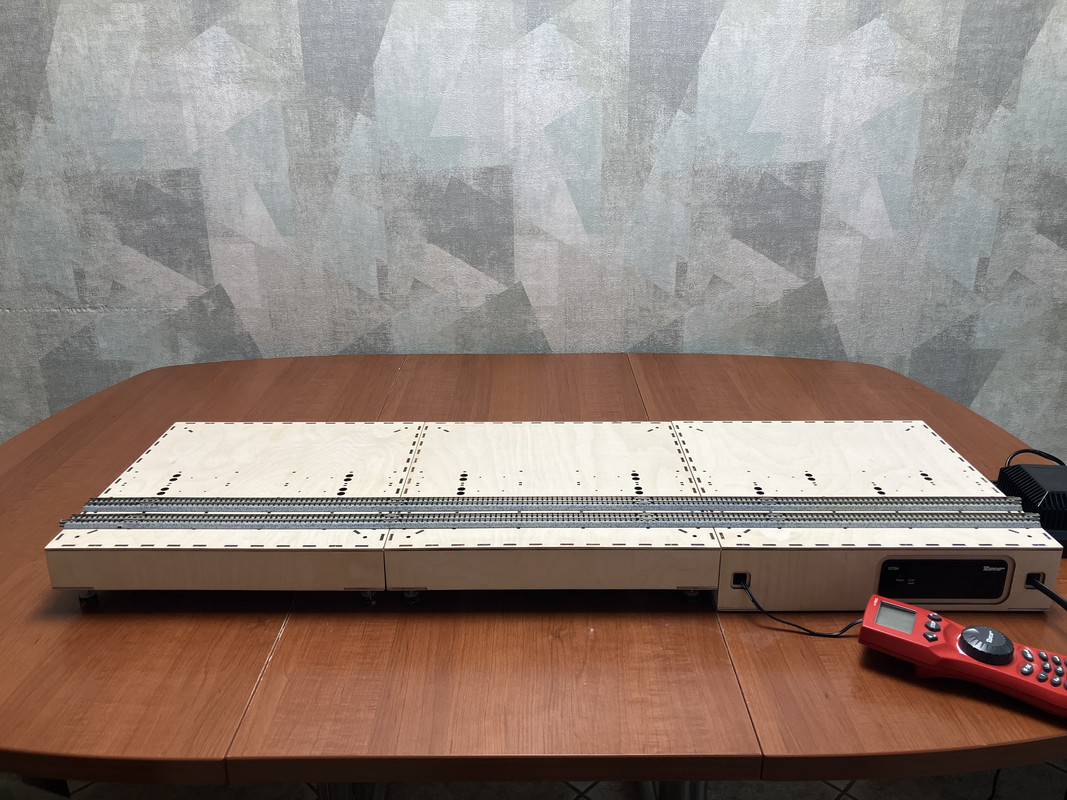

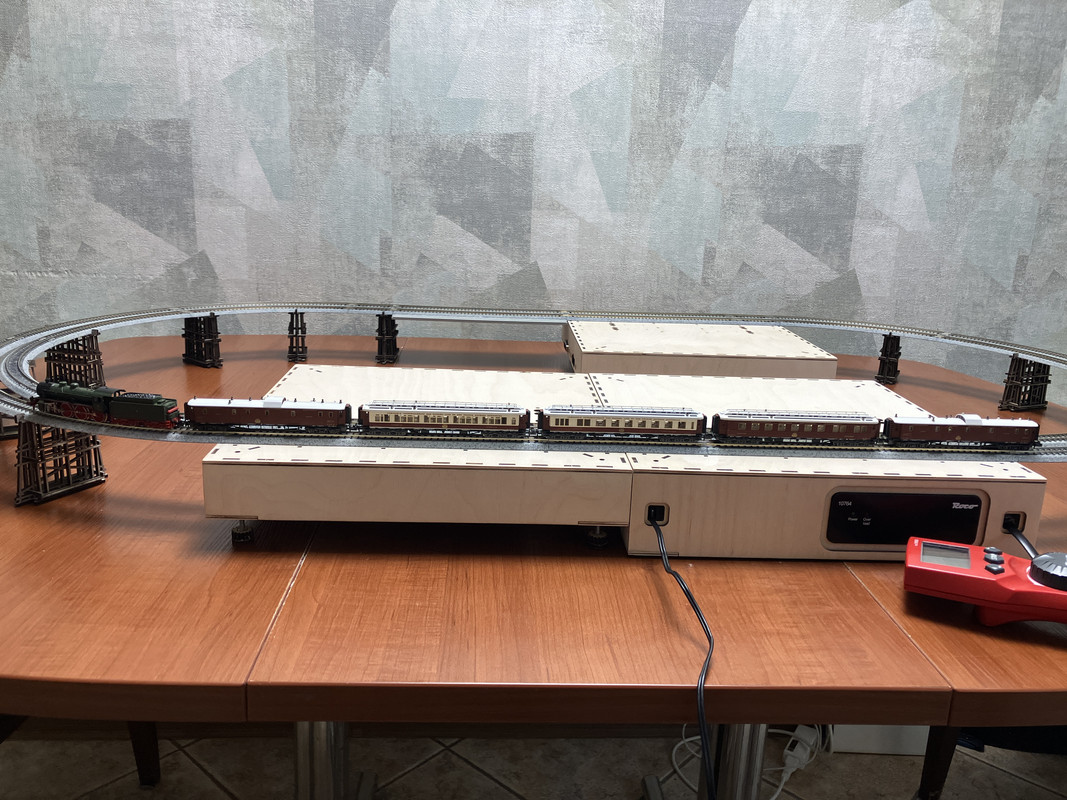

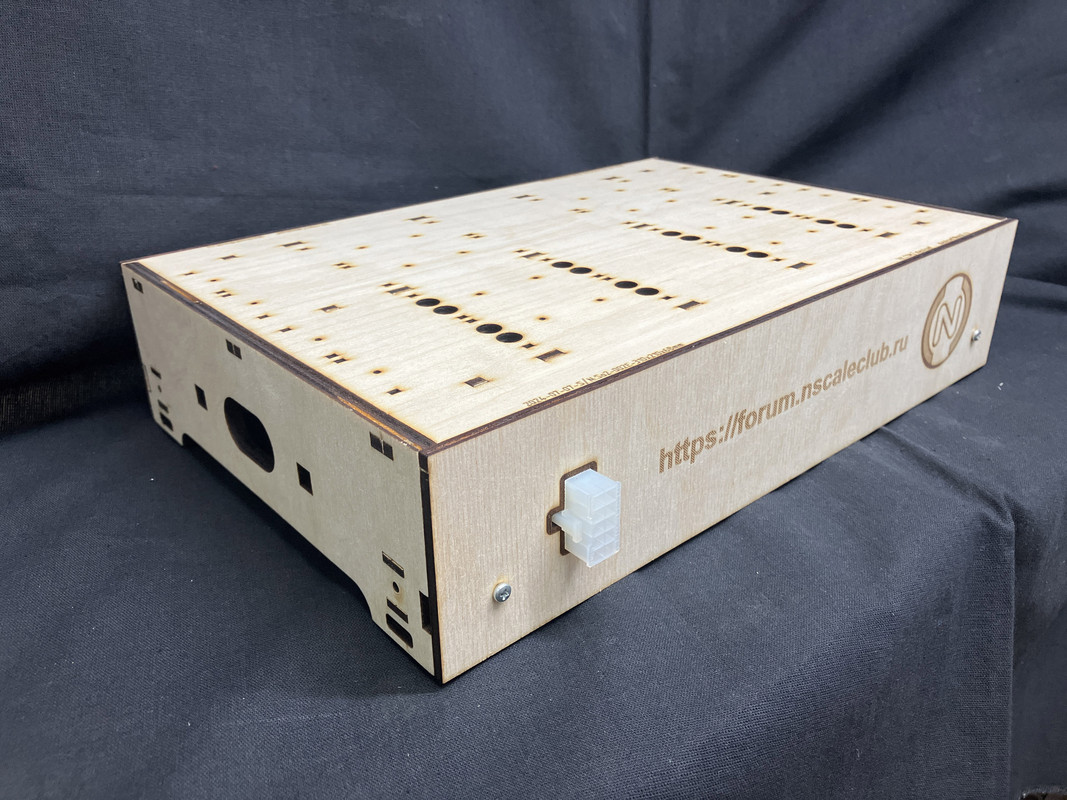

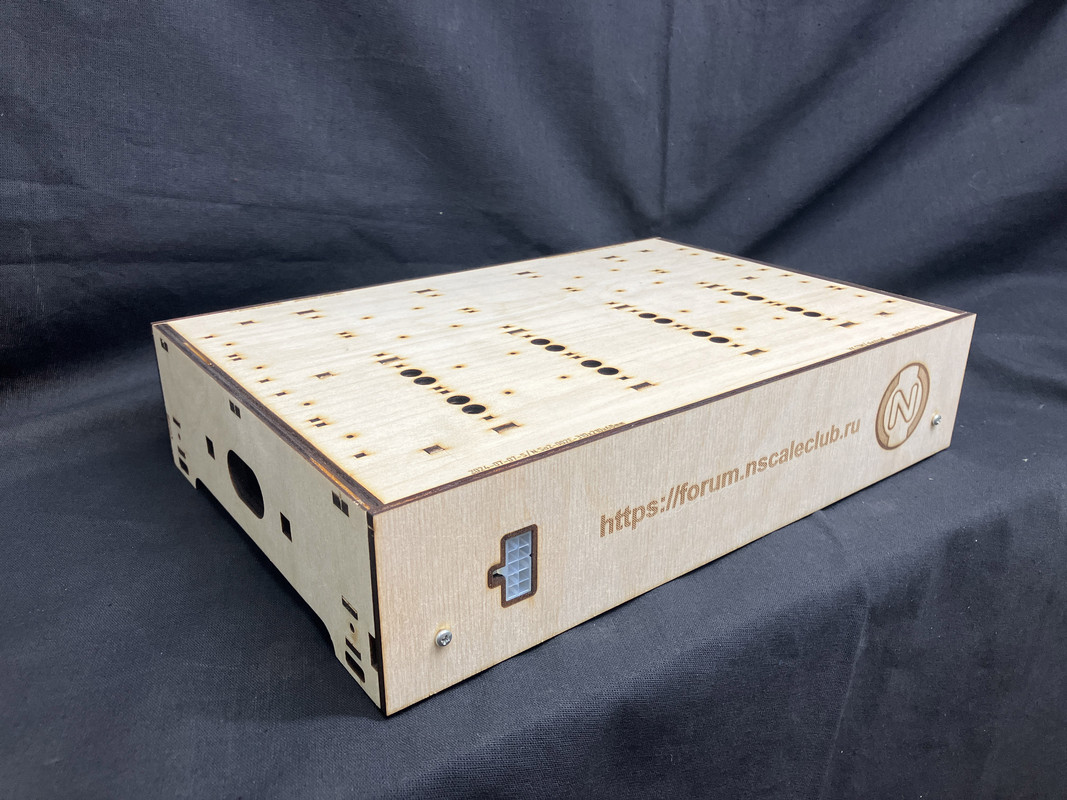

Я думал, читал мнения, снова думал, и решил, что если уж есть стандарт на T-Trak-RUS где предусмотрена 5-ти парная шина шина, то пускай так она и остаётся до самого выхода из "фидерного" модуля.
Так как это всё таки не макет, а набор модулей. Причём модули стыкуются с модулями коллег.



Далее предполагается включение в этот стандартный T-Trak-RUS разъём необходимых пультов разной степени "цифровизированности". Я сначала думал какие-то тумблеры делать (DPDT) и т.п. а потом передумал. Эта шина, это как раз тот случай когда ограничения дают свободу. И если у кого-то на модуле будут стоять аксессуарные декодеры на шине, то самое страшное, что может случиться - это "что-то не заработает".

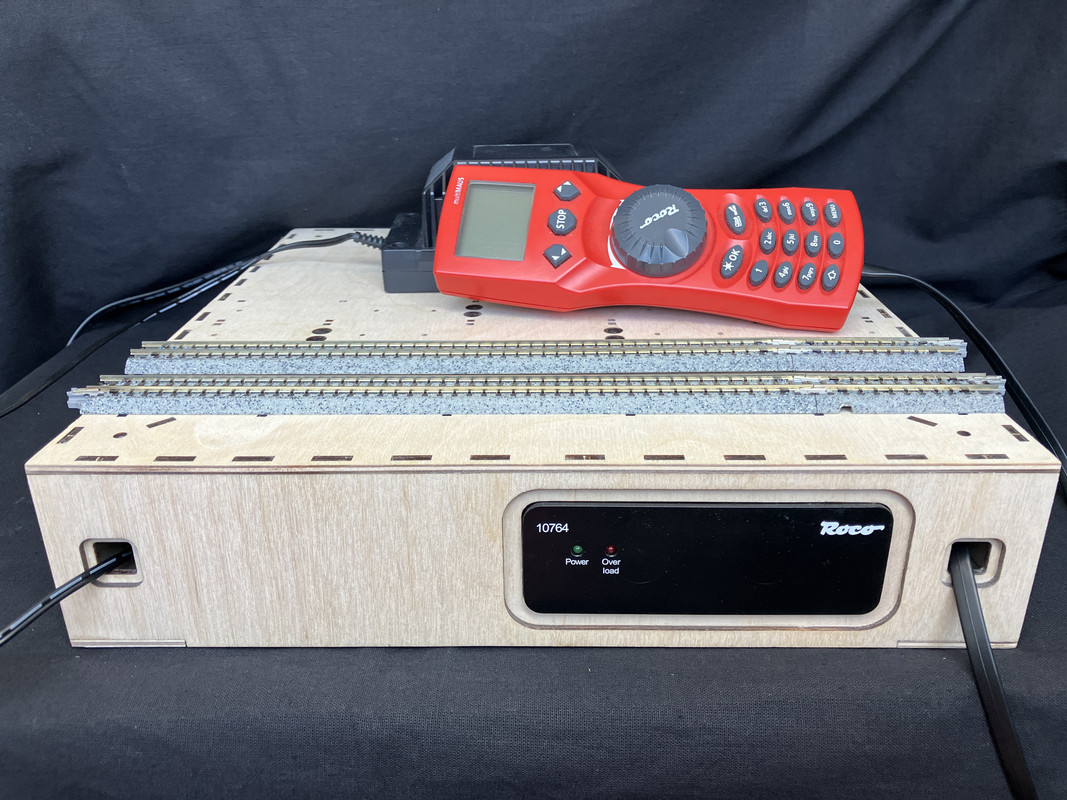

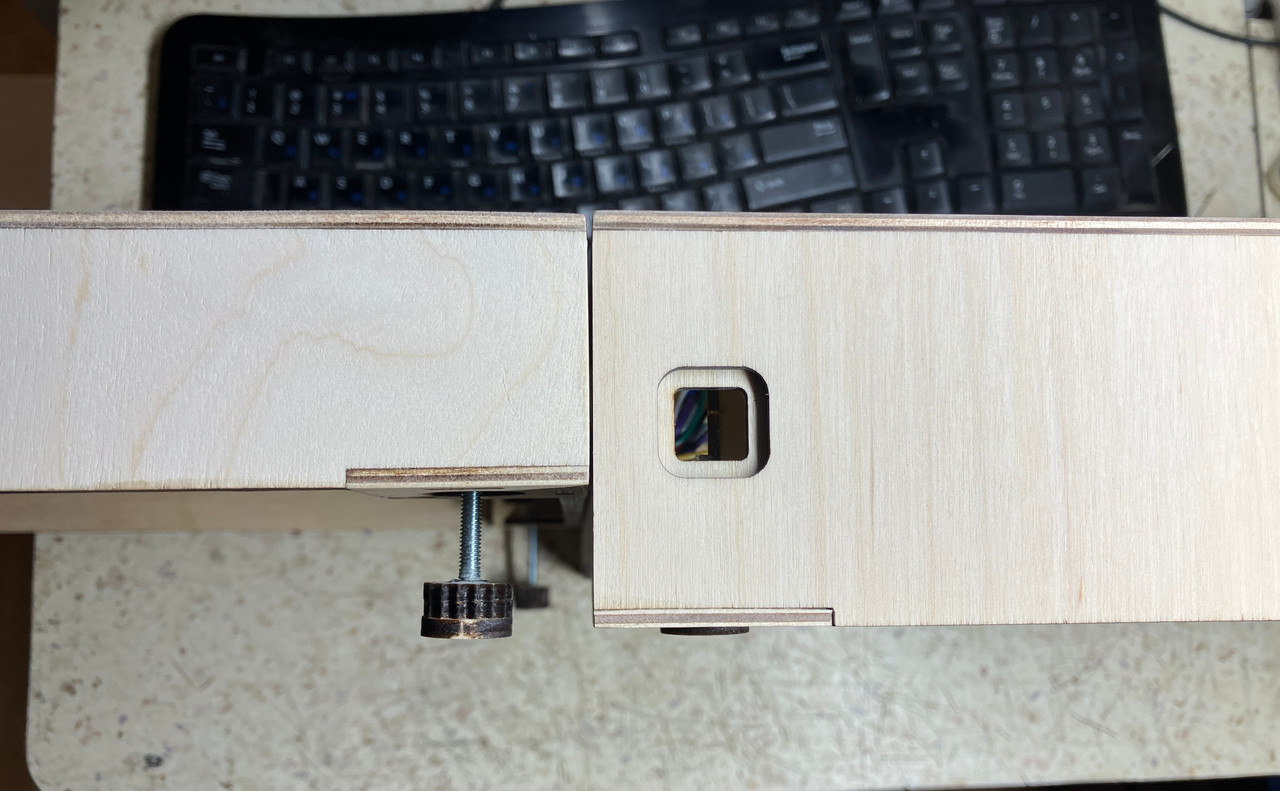

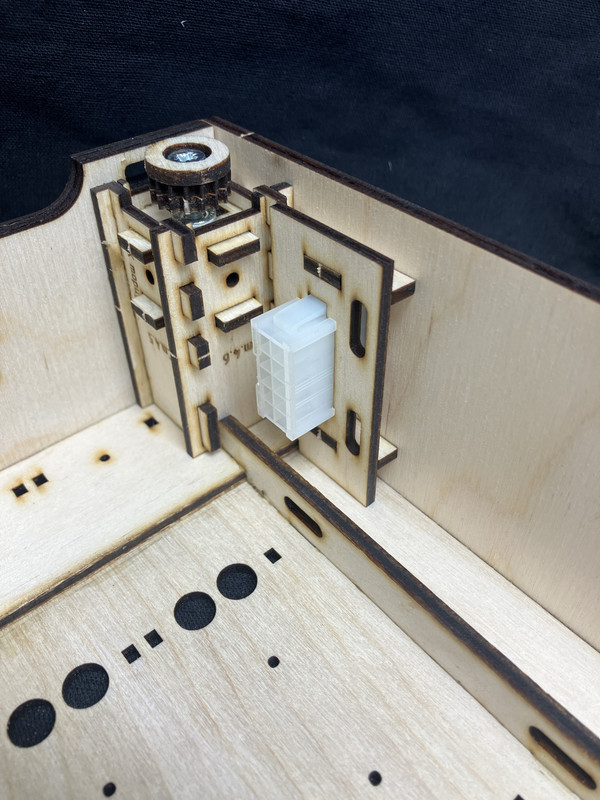

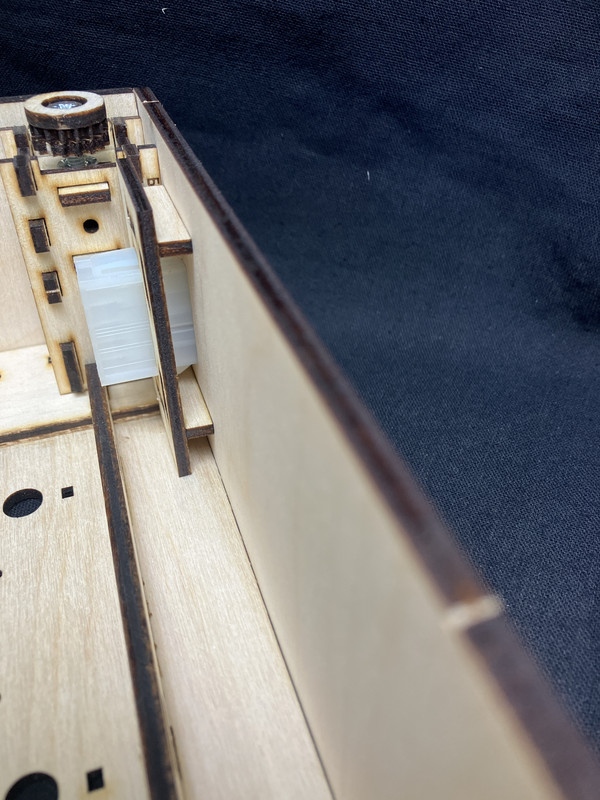

Ну и под спойлером я показываю как обыграно всё внутри.

Спойлер (кликните для показа/скрытия)

... и добавил:

вот как на этом примере пульт в начале изготовления  к очередному макету.

Евгений, расскажите пожалуйста, если можно в отдельной теме, про свои макеты и про электрику.
Те фото которые Вы показываете довольно-таки интригующие .
Пульт с цепочкой светодиодов -  это прямо мечта!

[Кёф]

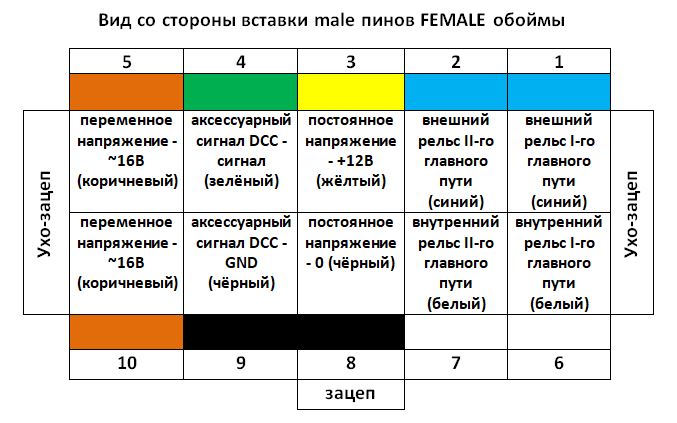

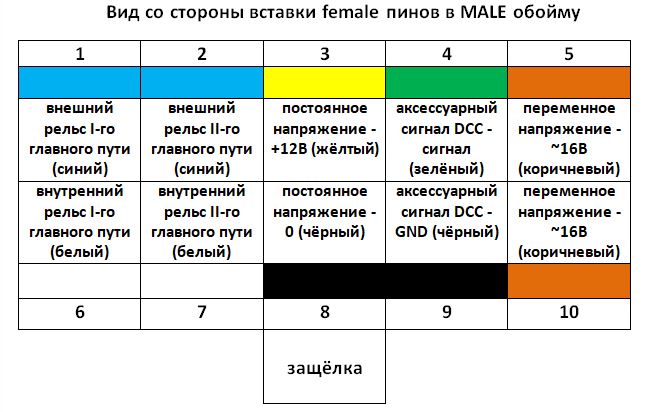

Сделал такие вот мини-памятки для удобства обустройства кабеля.
Если кому интересно.

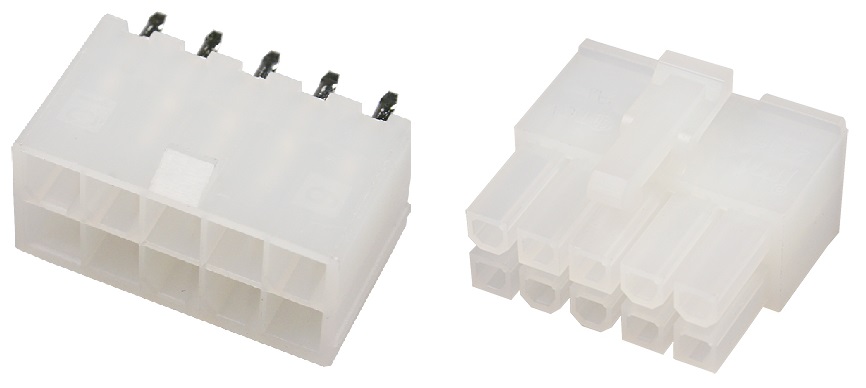

Слева Female ("мама") обойма (правда тут без ушей - это вариант на печатную плату).           Справа Male ("папа") обойма.
