Отечественный мост аналог “plate girder bridge”

[Кёф]

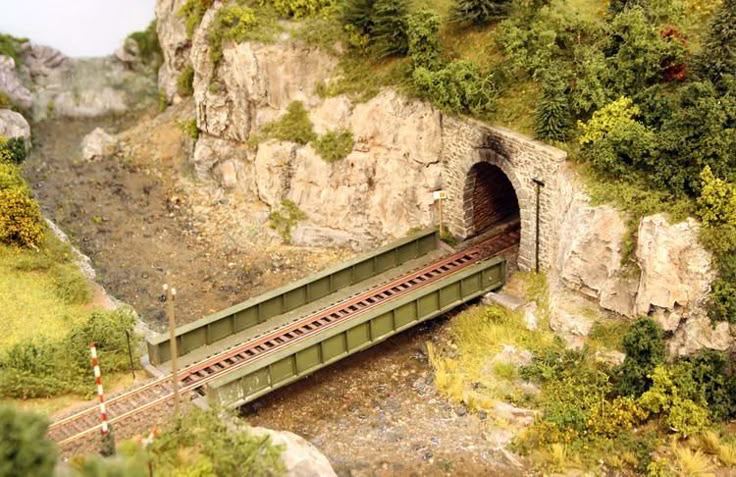

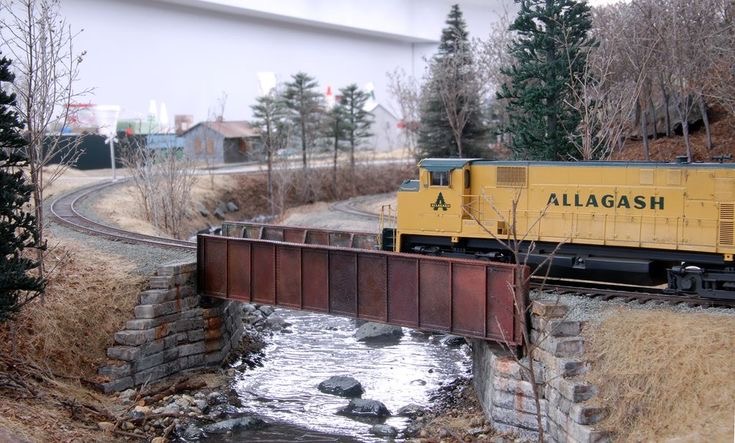

Коллеги, здравствуйте!

Подскажите пожалуйста, как называются подобные мосты у нас. Как их искать? Фото какие-то чертежи хотя-бы условные.

Мне нужно рельс с балластом упрятать внутрь.
Зеркало воды довольно близко, 3-4 «метра» до УГР.















[Knallfrosch]

Подскажите пожалуйста, как называются подобные мосты у нас.

Эээээ... Просто балочный металлический мост?




Там можно особо не заморачиваться с чертежами - снаружи это просто коробка с ребрами.



[Кёф]

Просто балочный металлический мост?

Да, но чтобы с балластом внутри!

Вот тут, близко к тому, что мне нужно...

РАСПОРЯЖЕНИЕ
от 12 октября 2011 г. N 2195р

ОБ УТВЕРЖДЕНИИ ТЕХНИЧЕСКИХ УКАЗАНИЙ ПО УСТРОЙСТВУ
И КОНСТРУКЦИИ МОСТОВОГО ПОЛОТНА НА ЖЕЛЕЗНОДОРОЖНЫХ
МОСТАХ ОАО "РЖД"

https://www.tdesant.ru/info/item/119

Но! У меня до воды тогда слишком близко будет...

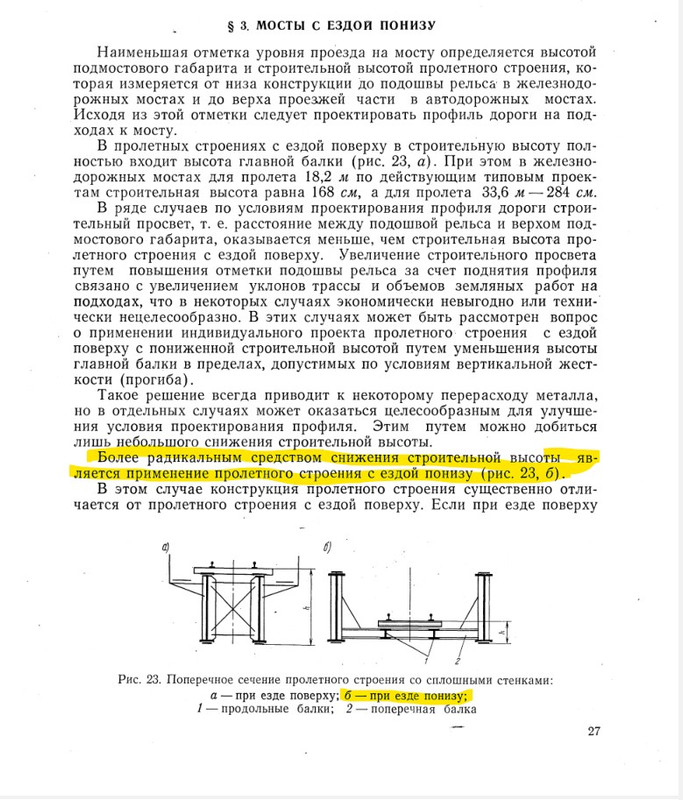

... и добавил:Более менее разобрался.

Год: 1973
Автор: Протасов К.Г., Теплицкий А.В., Крамарев С.Я., Никитин М.К.
Издательство: Траснпорт

[Ppav]

Да, но чтобы с балластом внутри!

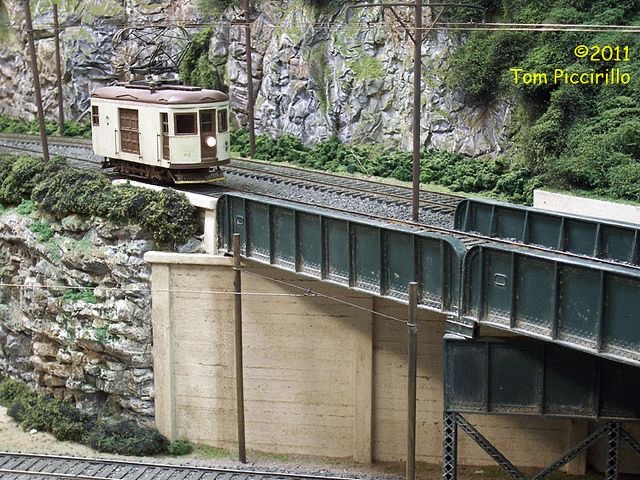

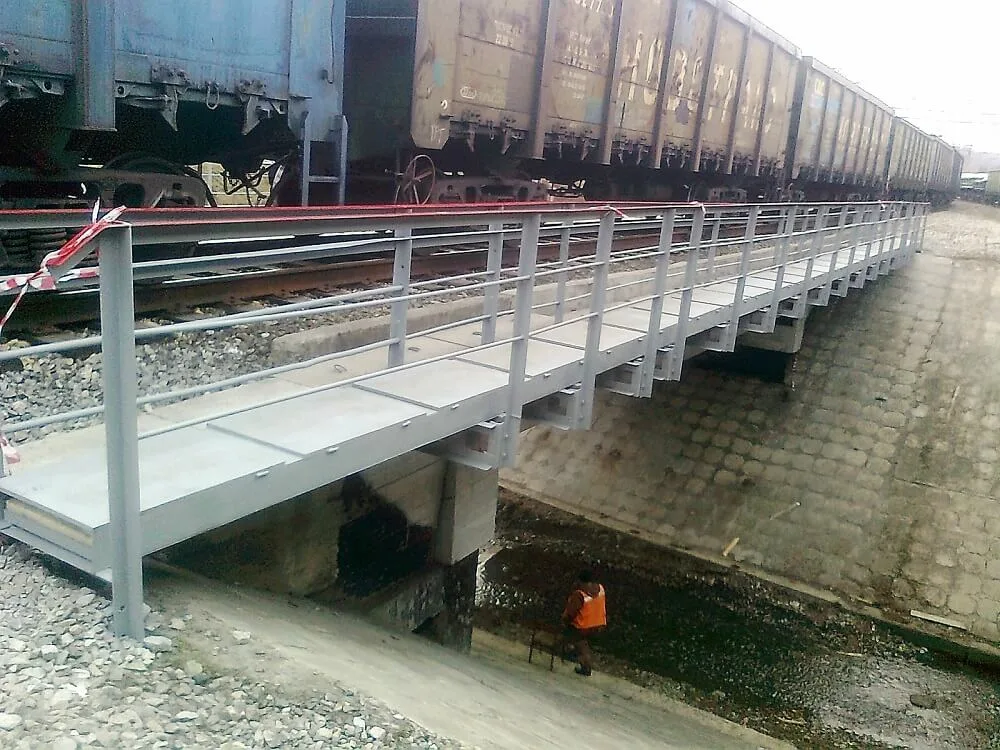

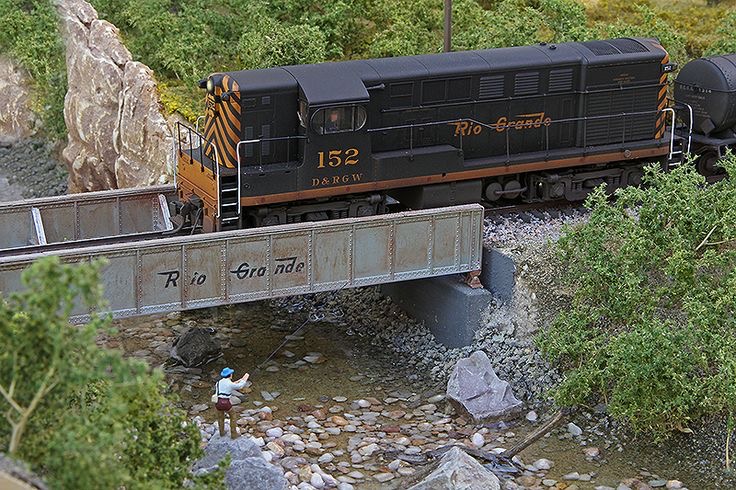

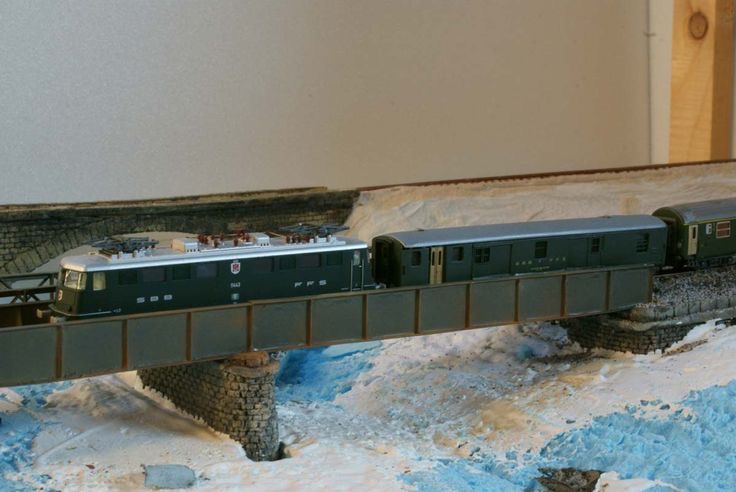

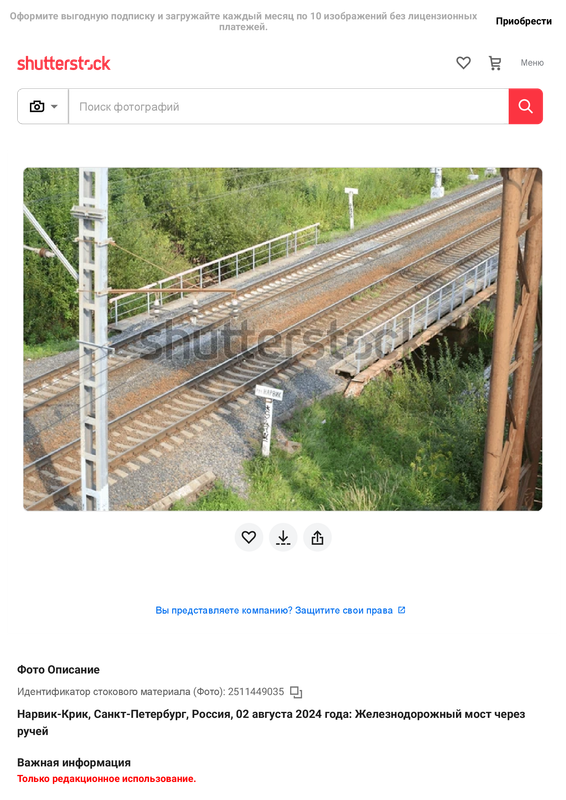

Ну вот, нашел пару фоток:






[silron]

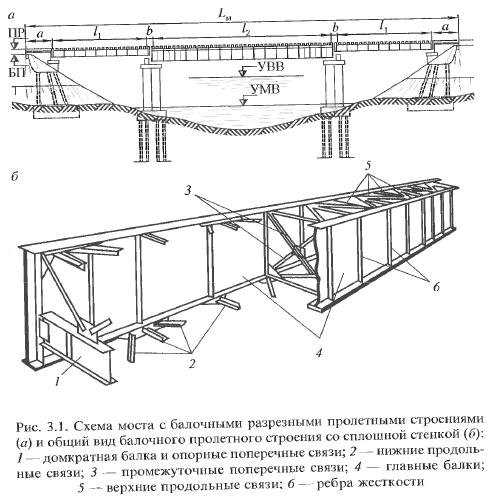

Здравствуйте.  Это обычный балочный мост с балластным корытом. Во вложении перевод статьи Гарольда Рассела от балочных мостах и их моделировании

[Кёф]

Здравствуйте.  Это обычный балочный мост с балластным корытом. Во вложении перевод статьи Гарольда Рассела от балочных мостах и их моделировании

Андрей, спасибо!
Я хотел-бы найти, по итогу, фото применения их в СССР/России.
MRR Bridges & Trustels видел, у нас тут где-то в библиотеке культурно запирачен). Очень хороший, качественный материал. От него также отталкиваюсь!
... и добавил:

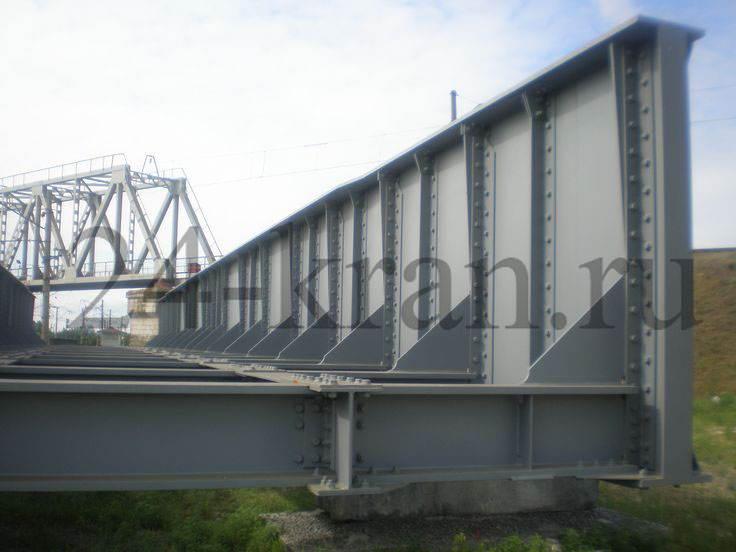

Ну вот, нашел пару фоток:

Пётр, да, но!
Тут вся конструкция снизу. Балка эта под низом, а нужно чтобы балка была по бокам т.к. до воды слишком близко у меня  .

[Кёф]

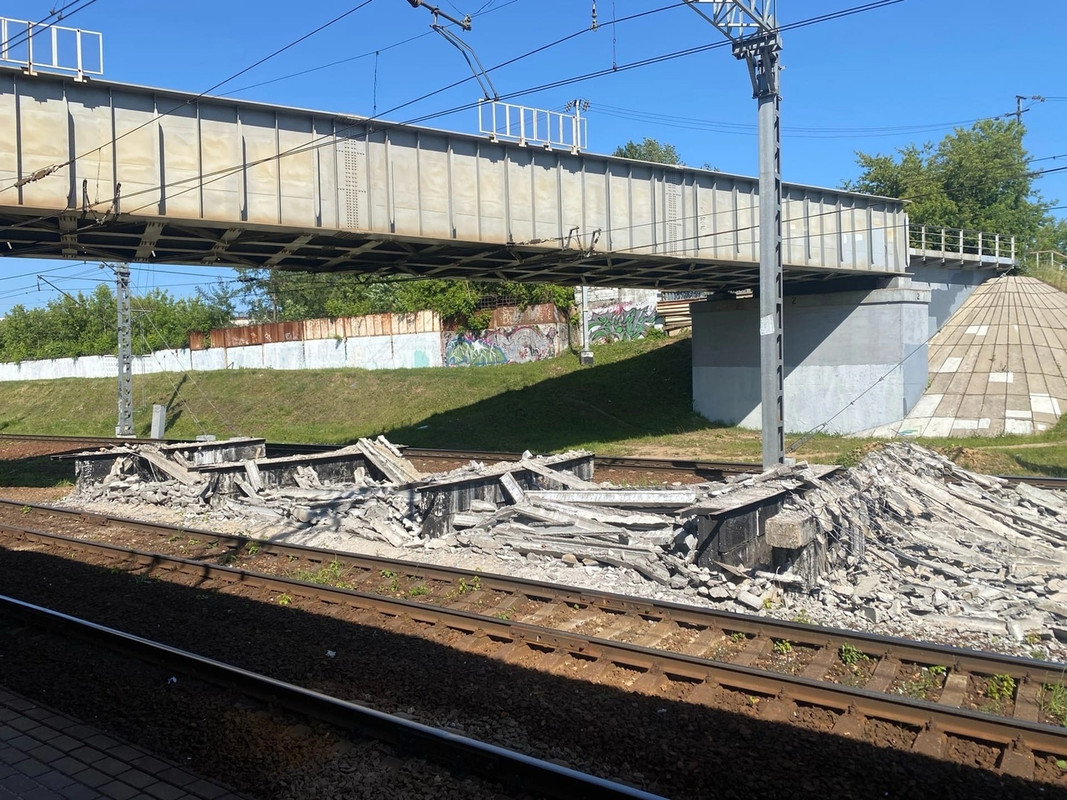

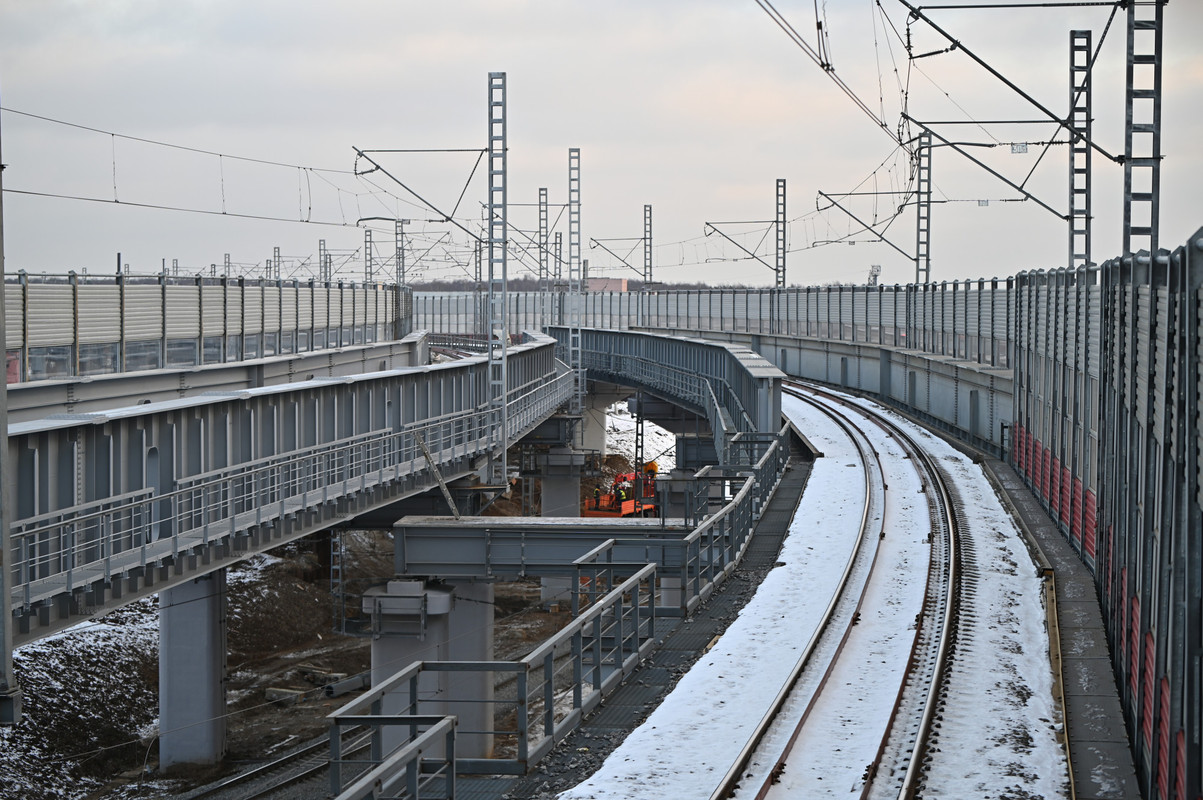

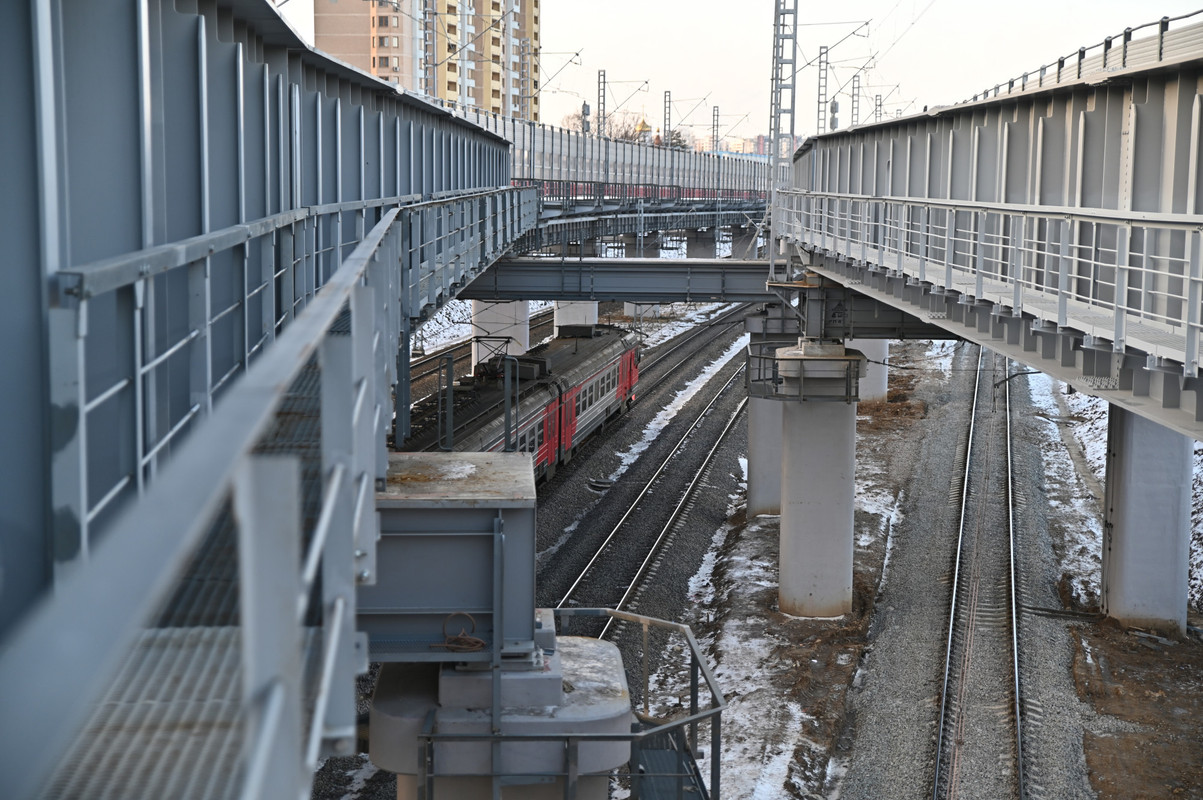

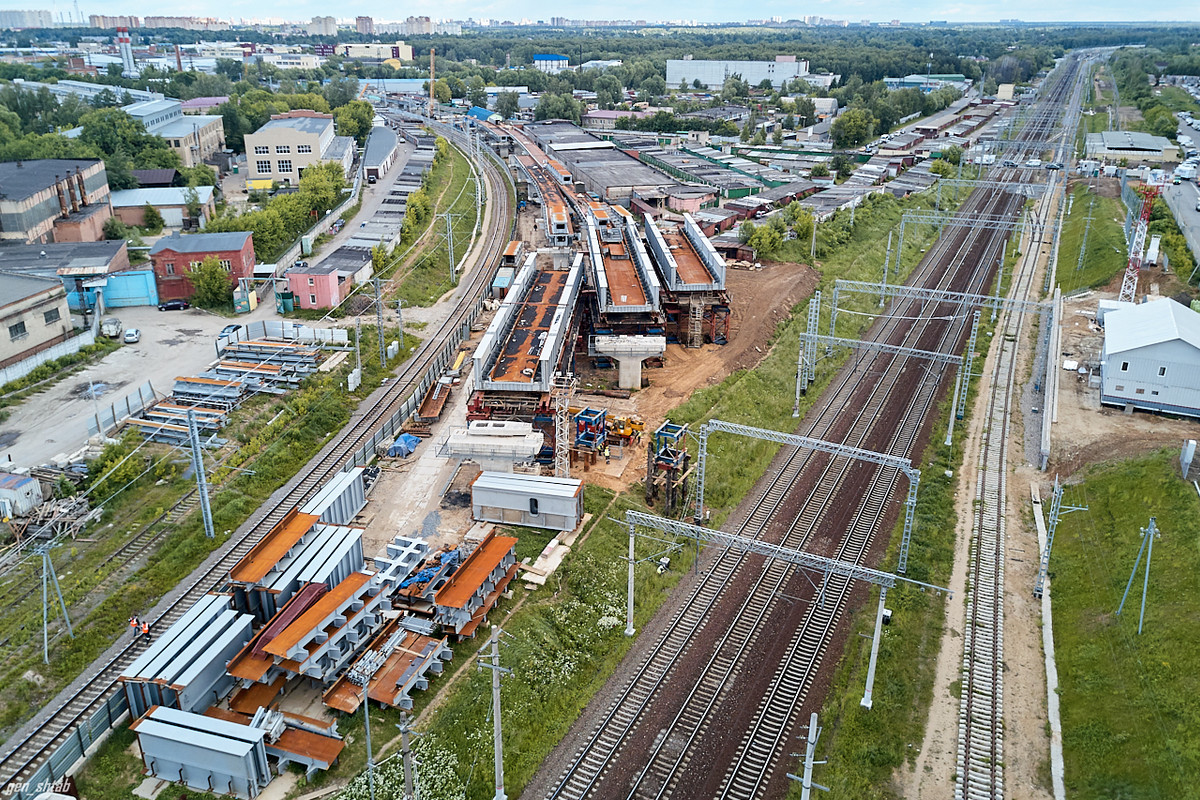

Будет что-то типа такого...
Это на Чухлинке, над МЦД-4.
Похожие есть ещё много где. Каждый день под ними и по ним катаюсь, а вот не доходило))).

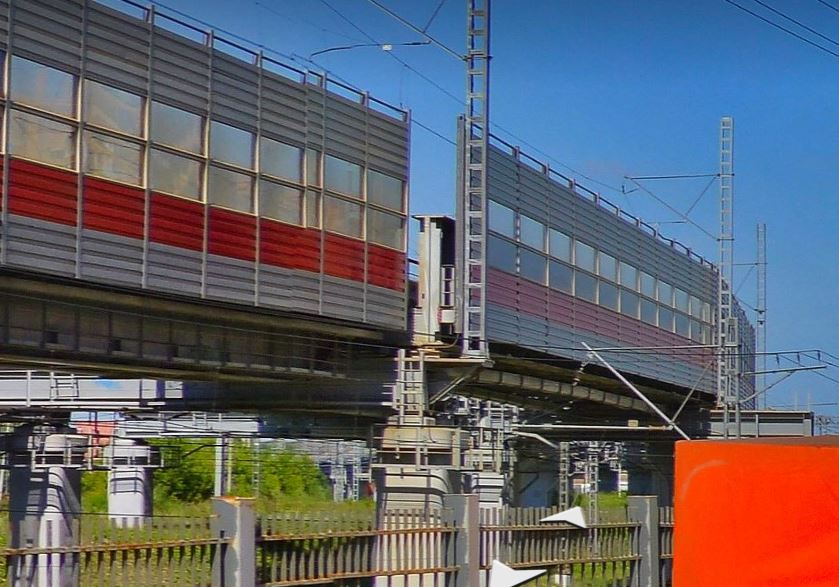

В Реутово, эстакада на Балашиху тоже подобный мост, но там ещё более мощная конструкция т.к. на этой эстакаде именно с балластом путь ну и сама эстакада с поворотом, там вообще интересная конструкция - балка горизонтальная очень мощная, там из-за путей снизу невозможно было поставить опоры и опоры разнесли на концы балки.

Но нигде не увидеть из-за шумоотбойника.



[Knallfrosch]

Последний вариант похож на железобетонный...

[Кёф]

Последний вариант похож на железобетонный...

ЖБ там только корыта на заходах и опоры.
Хорошие фото тут нашлись: https://gen-shtab.livejournal.com/85975.html

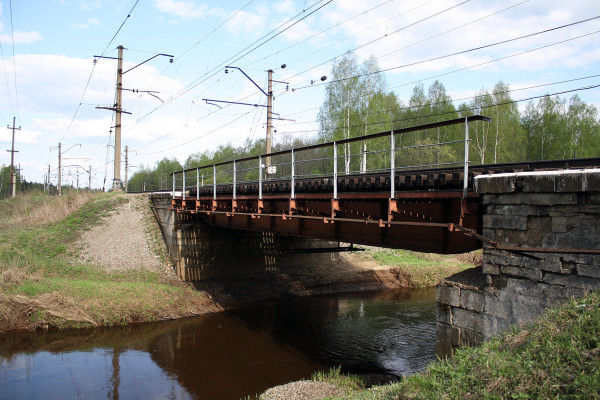

Вот тут видны хорошо как раз те самые балочные мосты с ездой понизу.



... и добавил:И ещё от того-же фотографа:
https://gen-shtab.livejournal.com/109678.html

Вот тут, кстати, видна та балка. Внизу близко пути и она выносит нагрузку на опору, находящуюся на отдалении.

[Кёф]

Спойлер (кликните для показа/скрытия)

[Андрей Andrei]

Очень круто! Спасибо!

[Кёф]

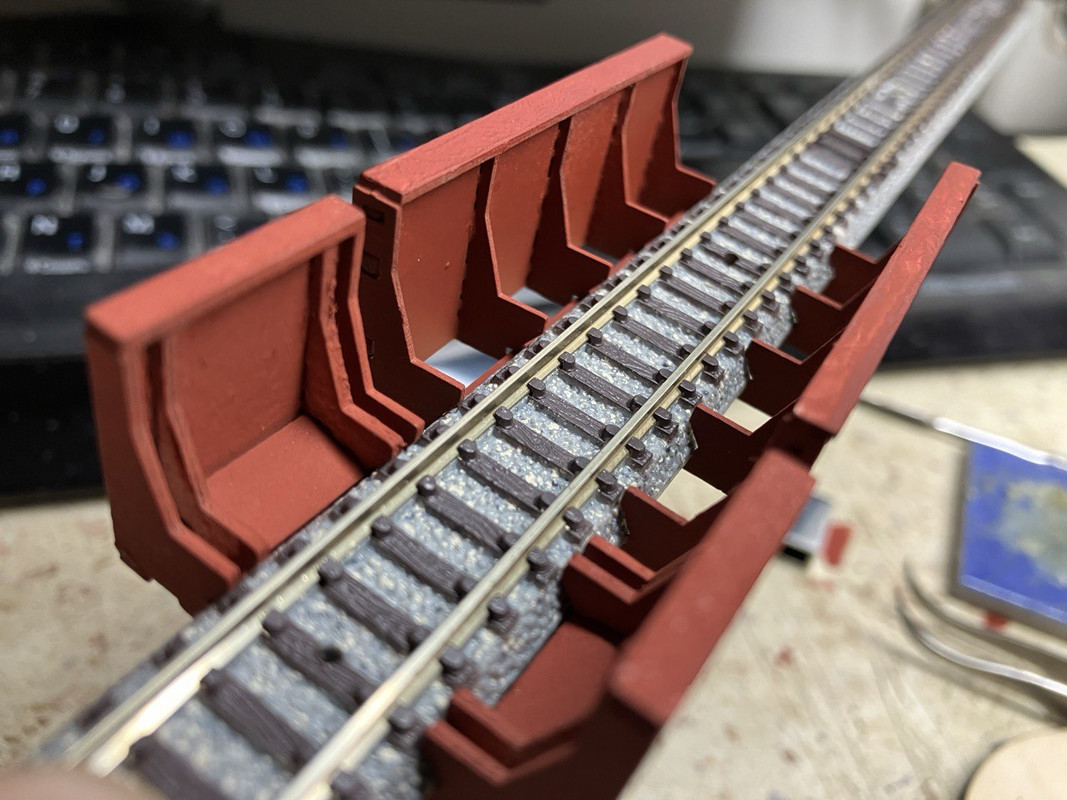

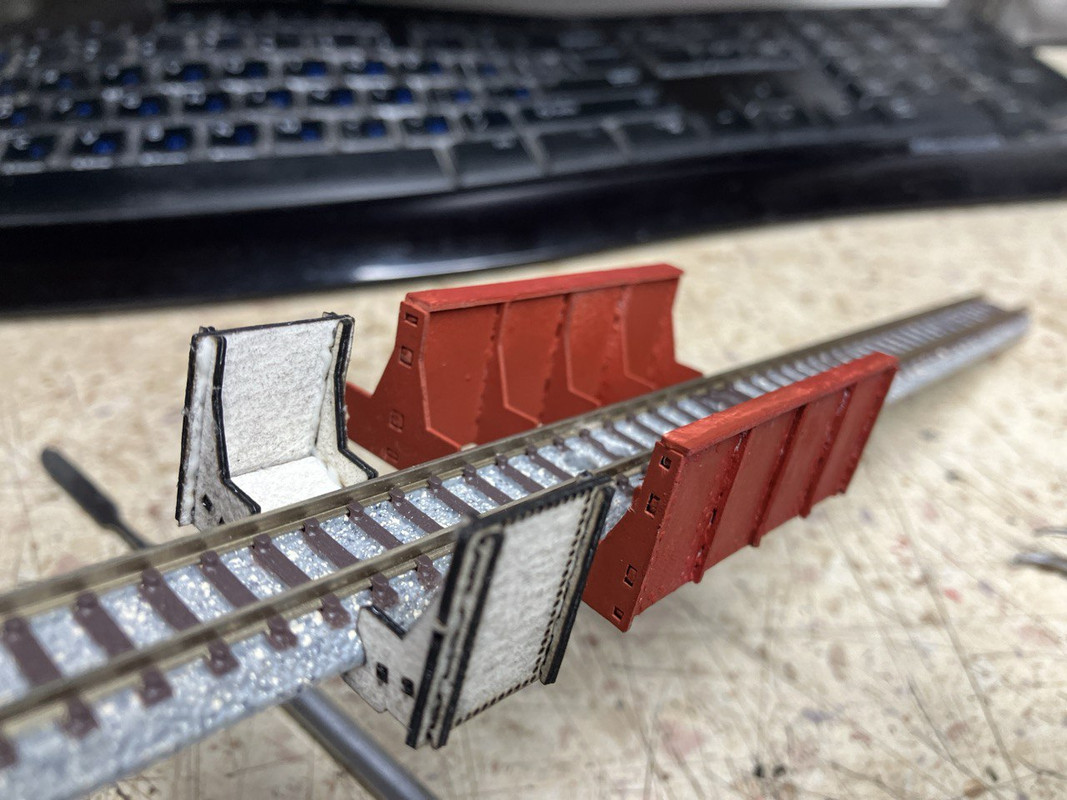

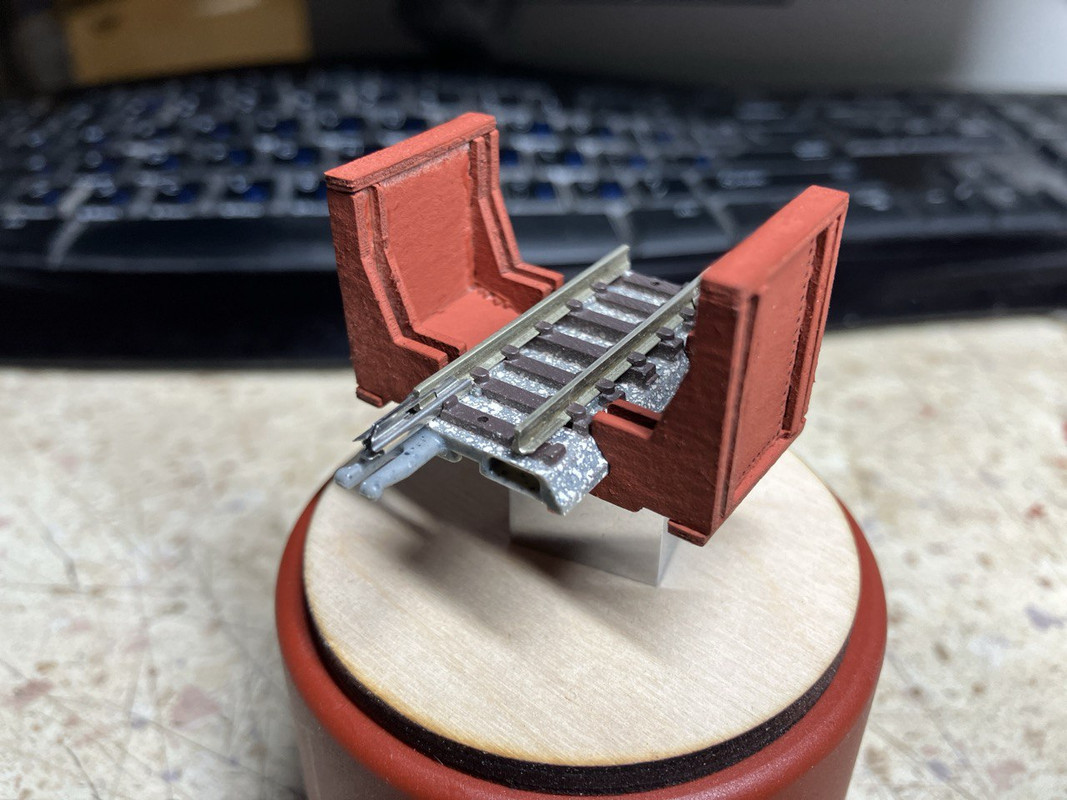

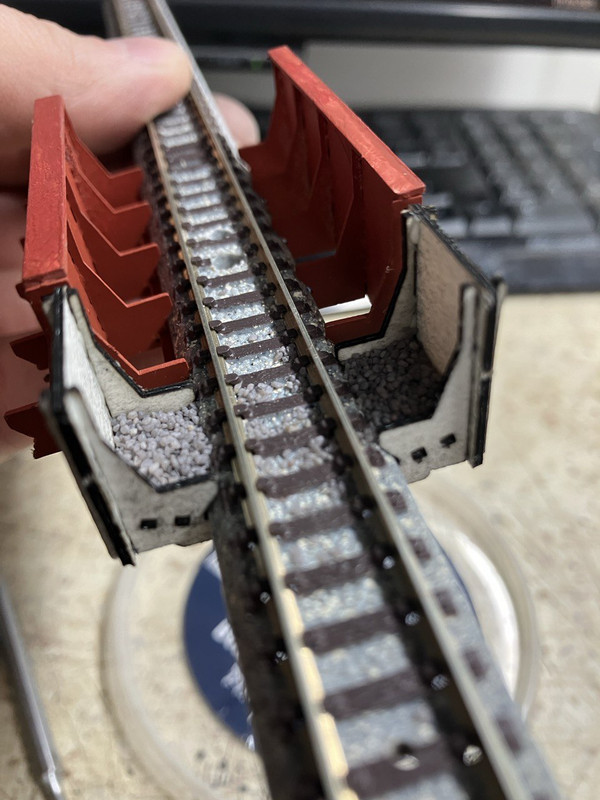

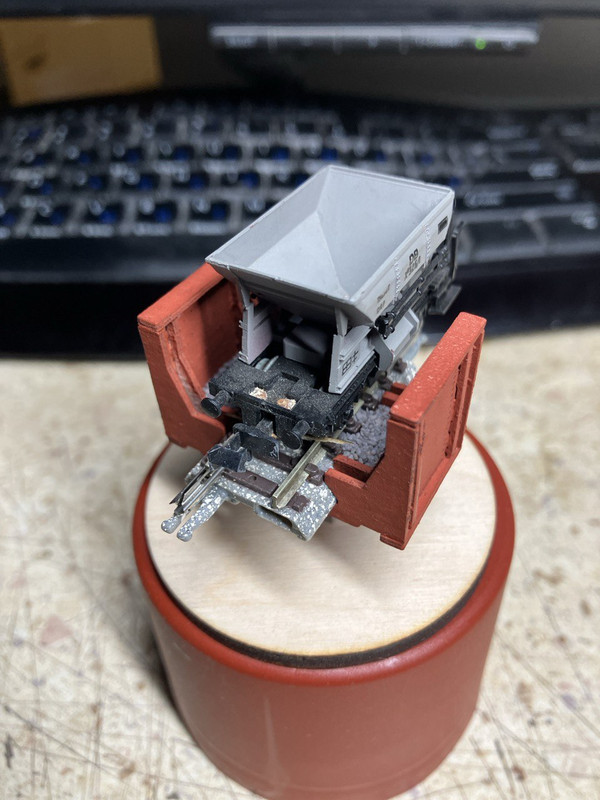

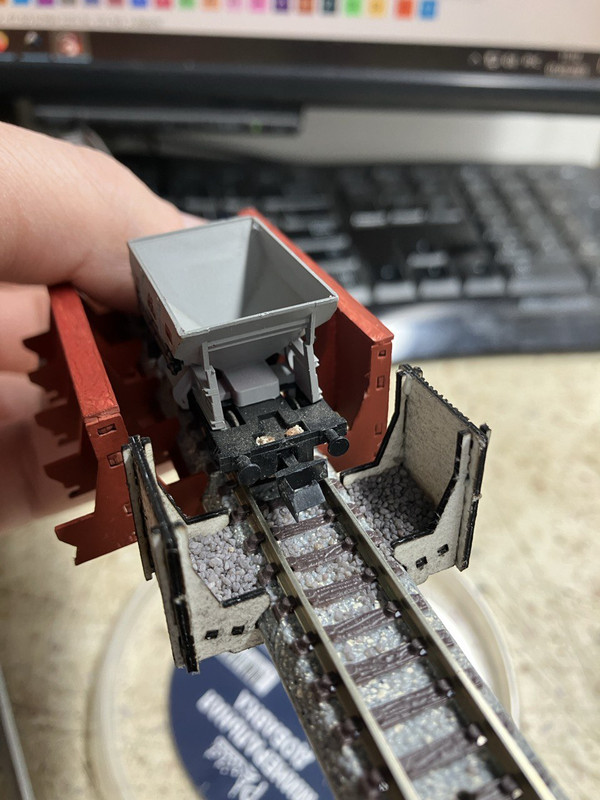

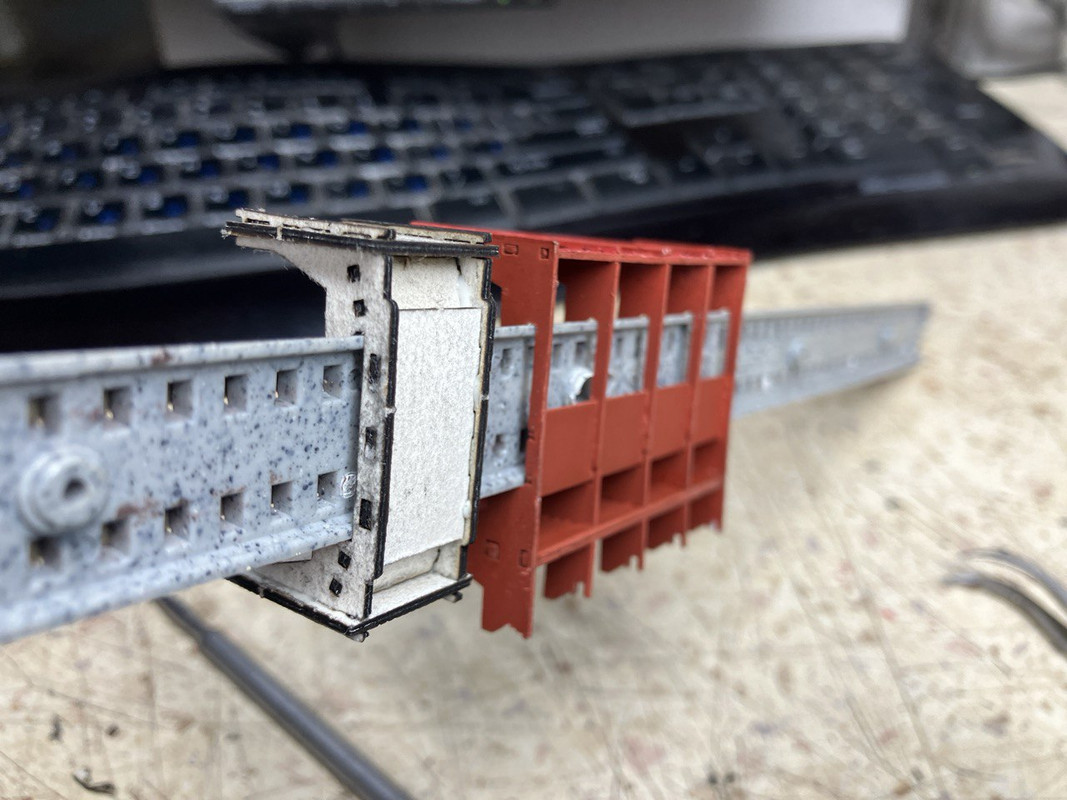

Экспериментирую дальше.

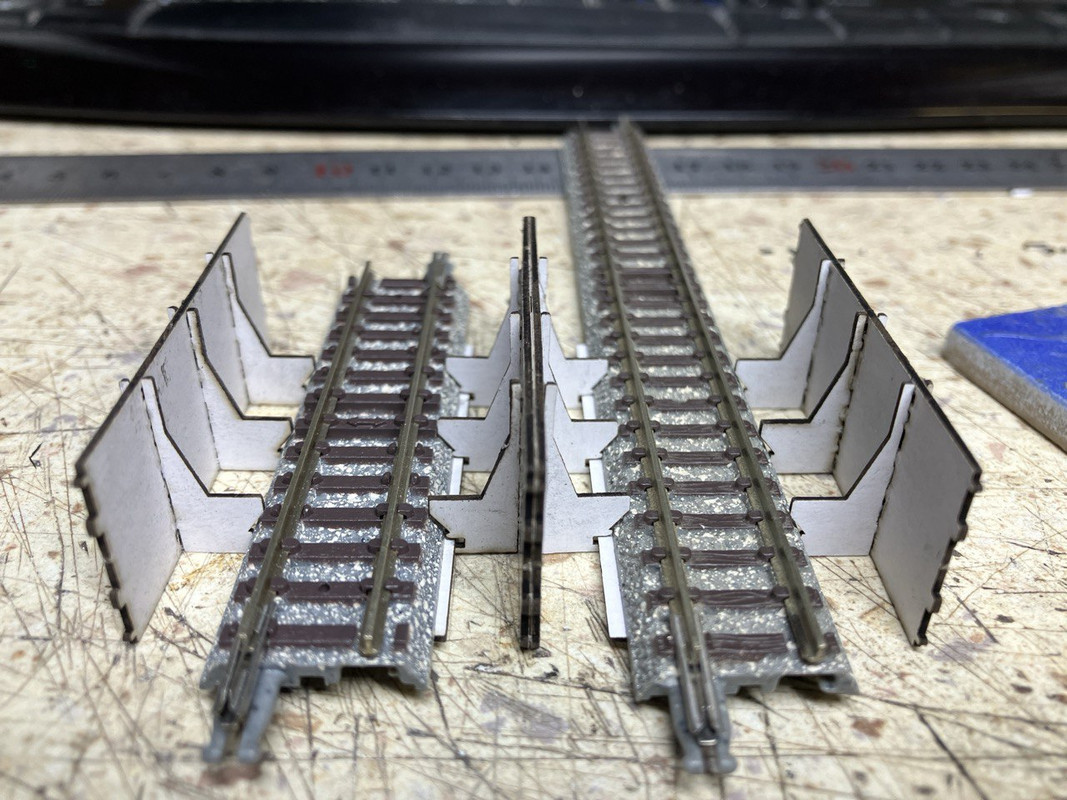

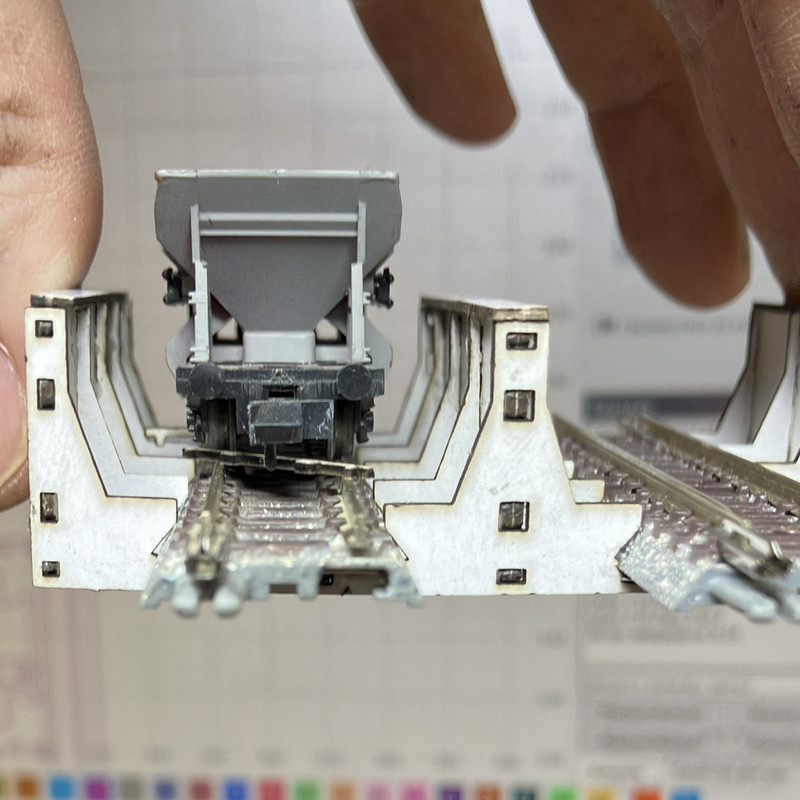

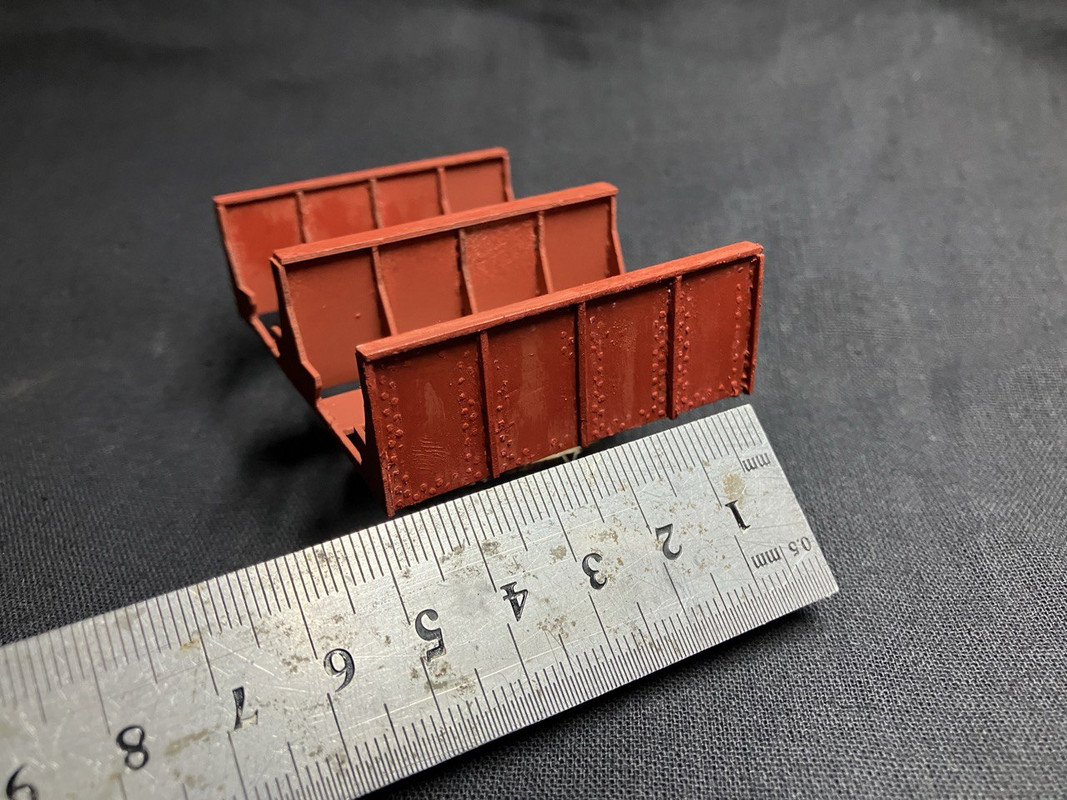

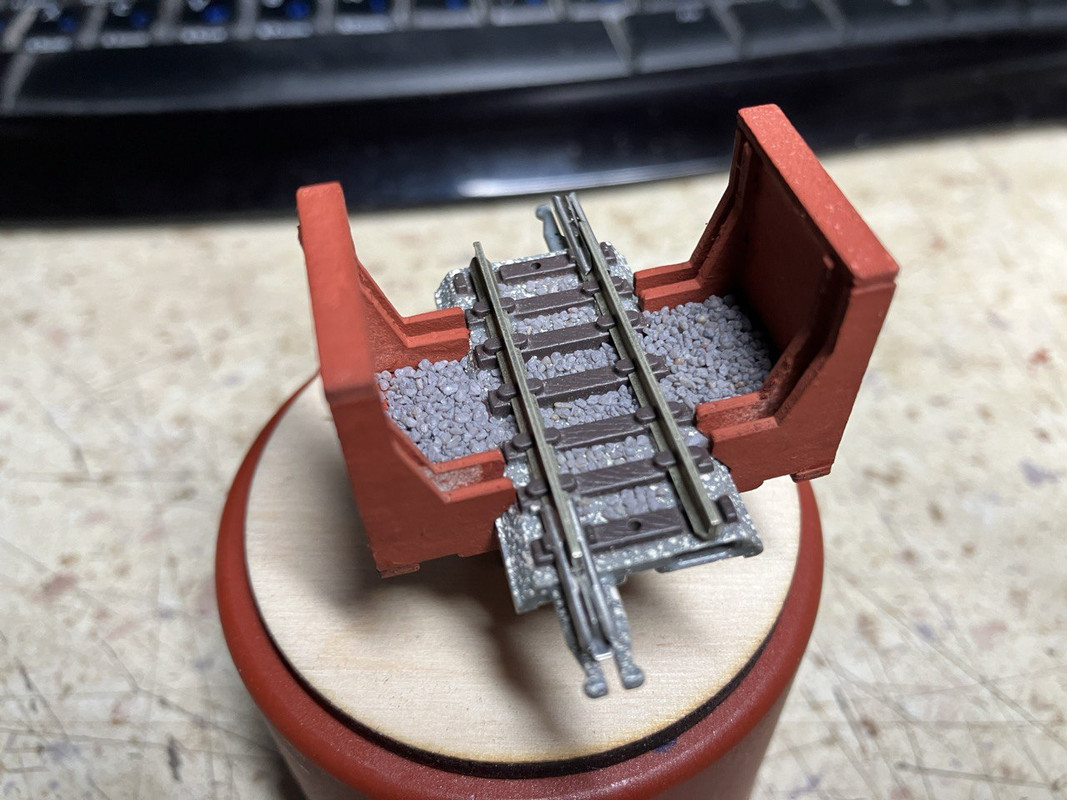

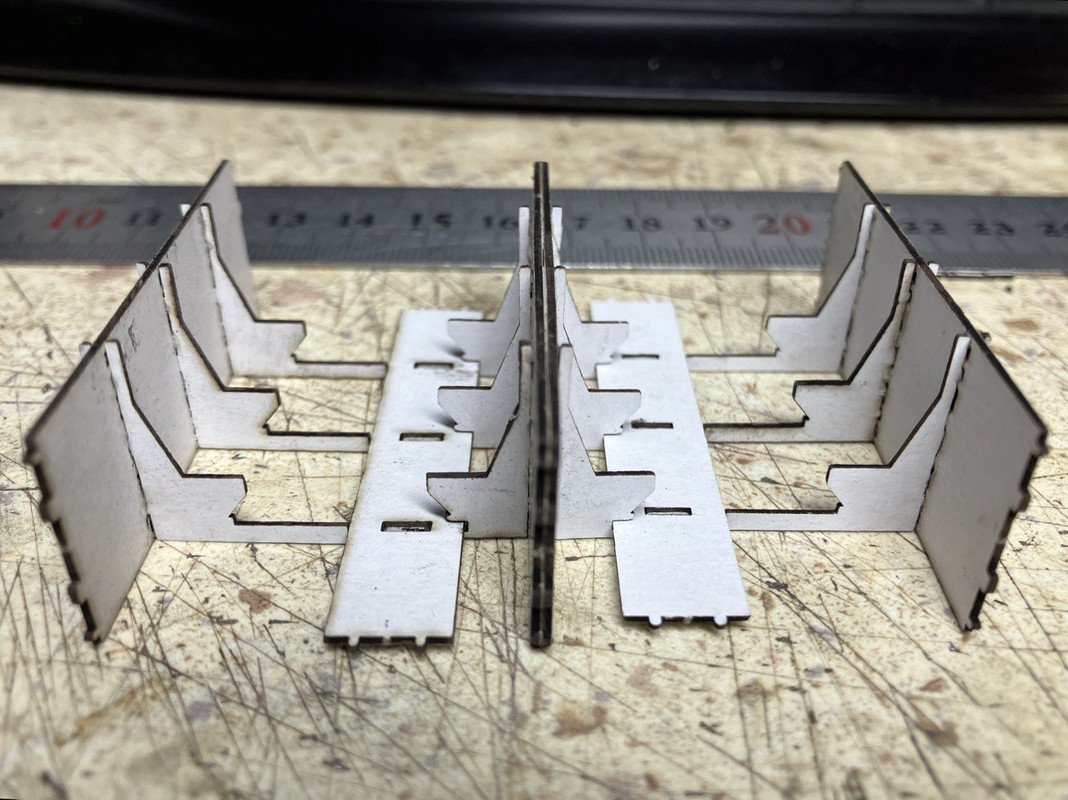

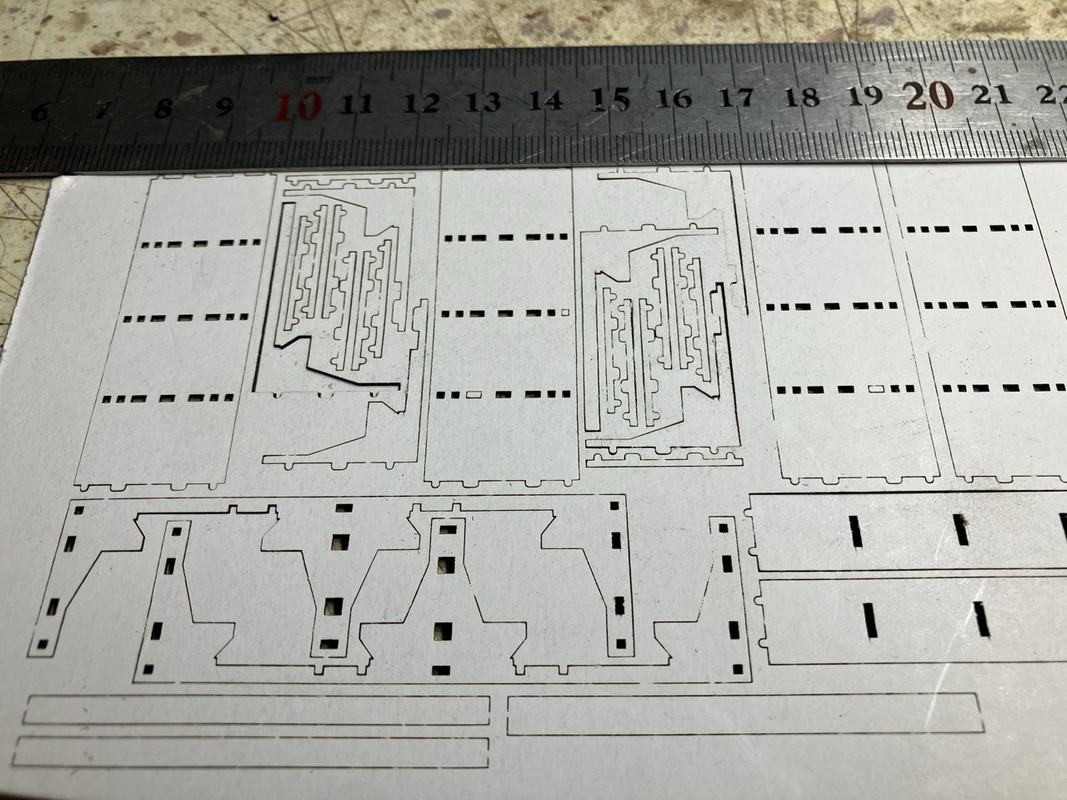

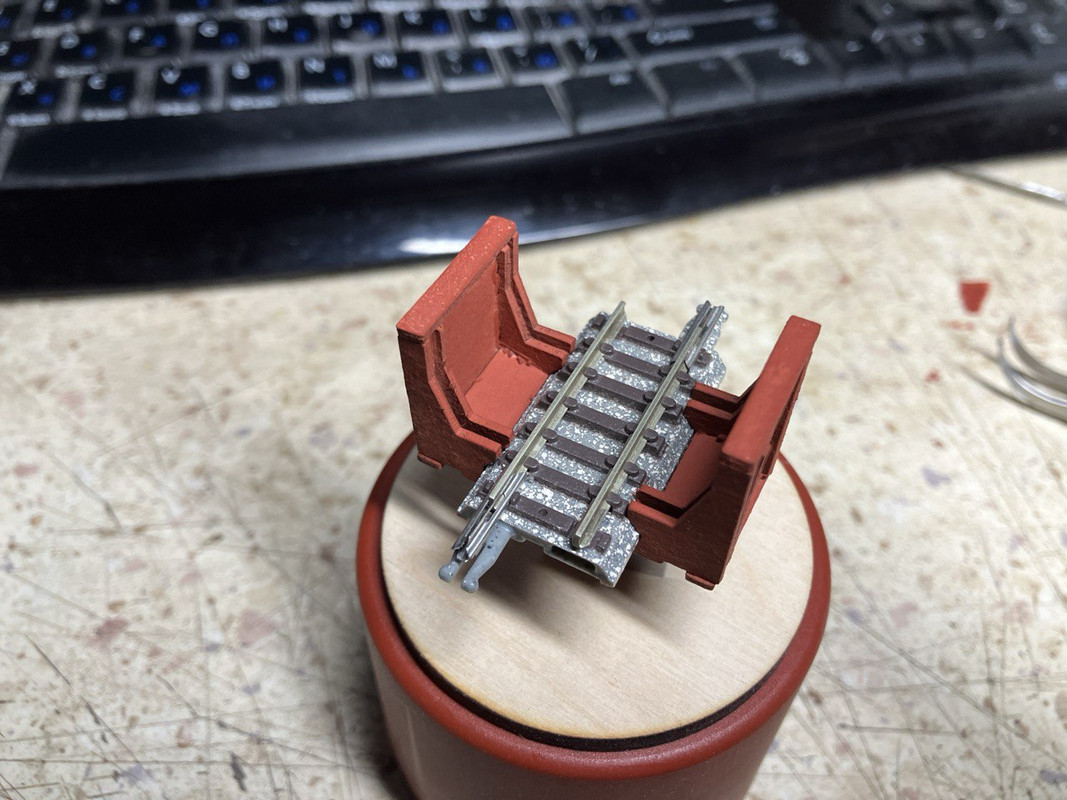

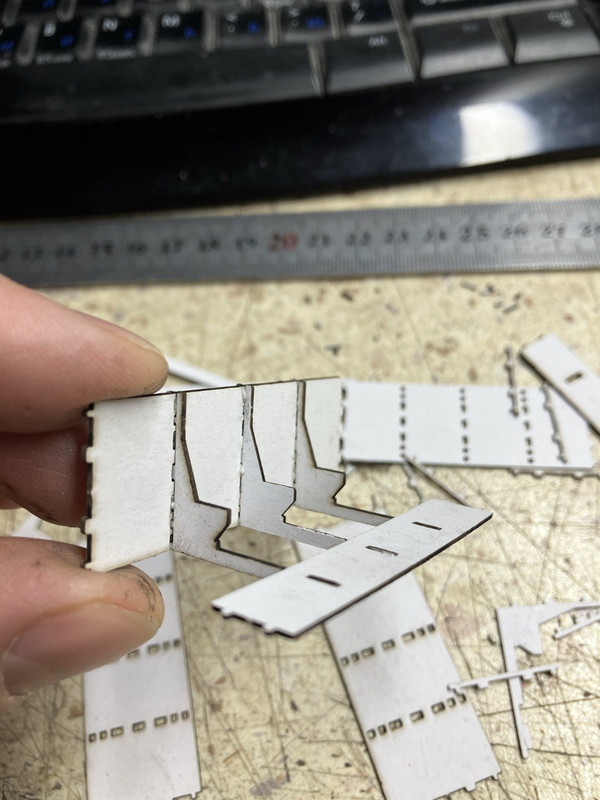

Сделал секцию из более толстого картона и сделал в ней лоток для балласта.

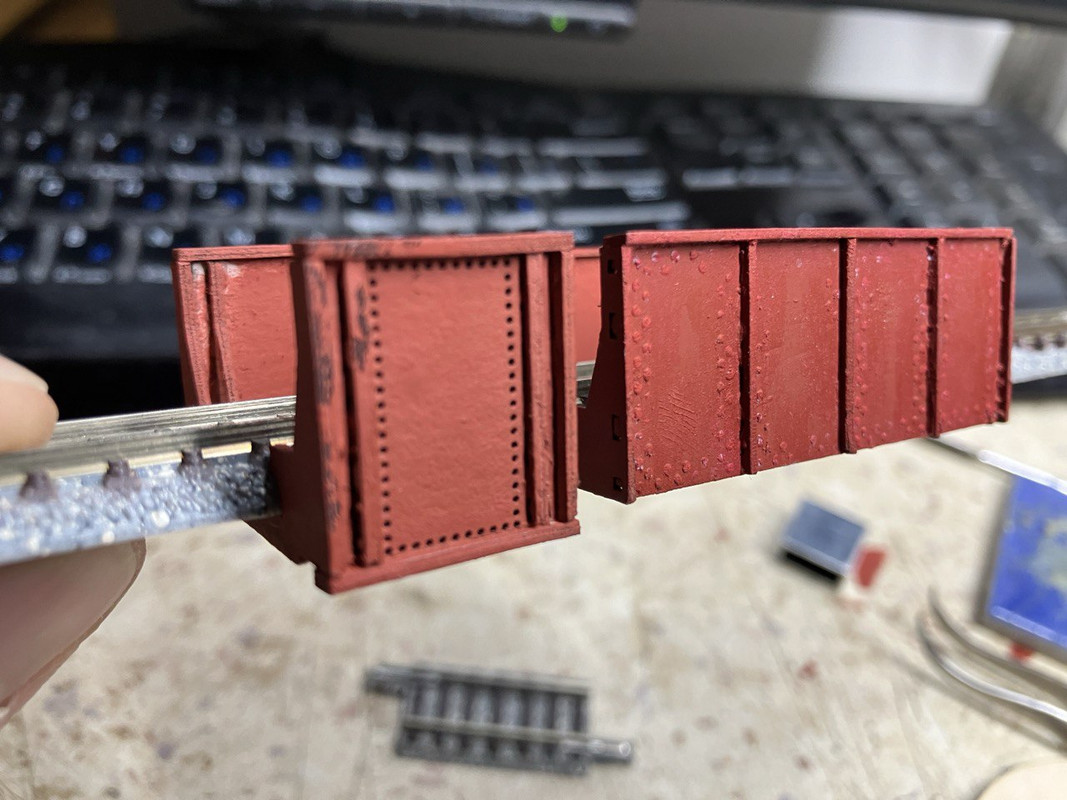

Картон 1,3 мм в сравнении с картоном 0,9 мм, заметна существенная разница. Картон 1,4 толстоват.

Отверстия вместо клёпок совсем плохи...

Спойлер (кликните для показа/скрытия)

[Кёф]

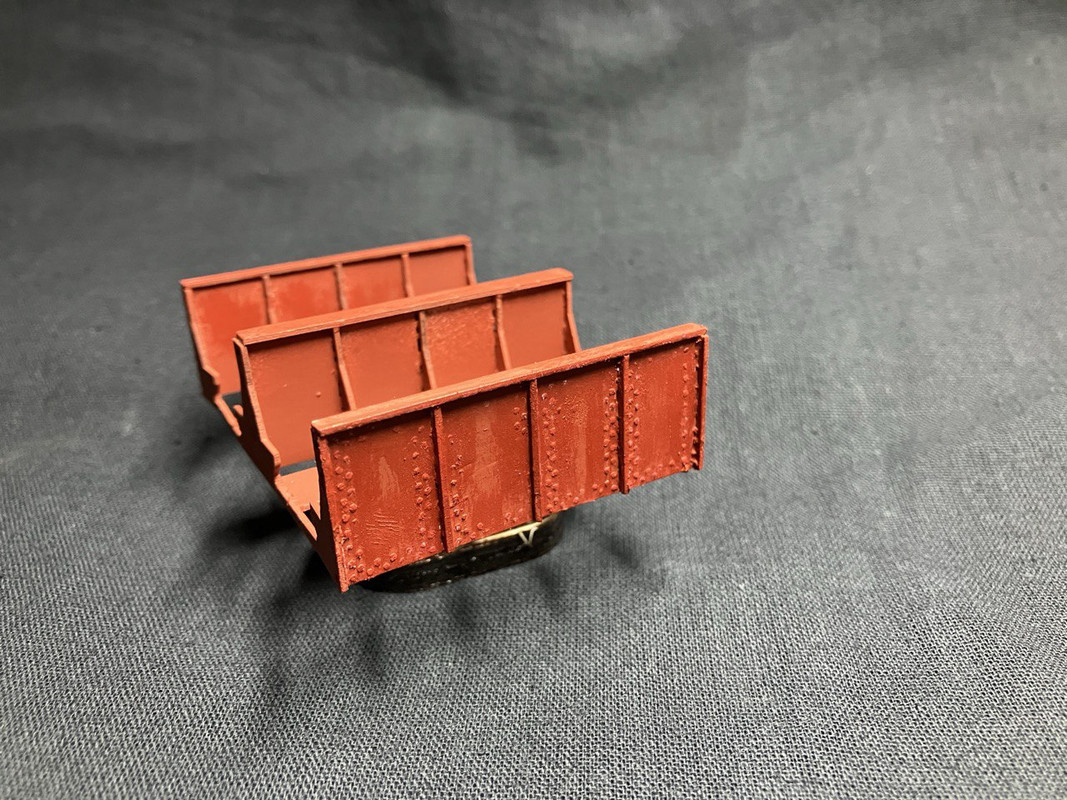

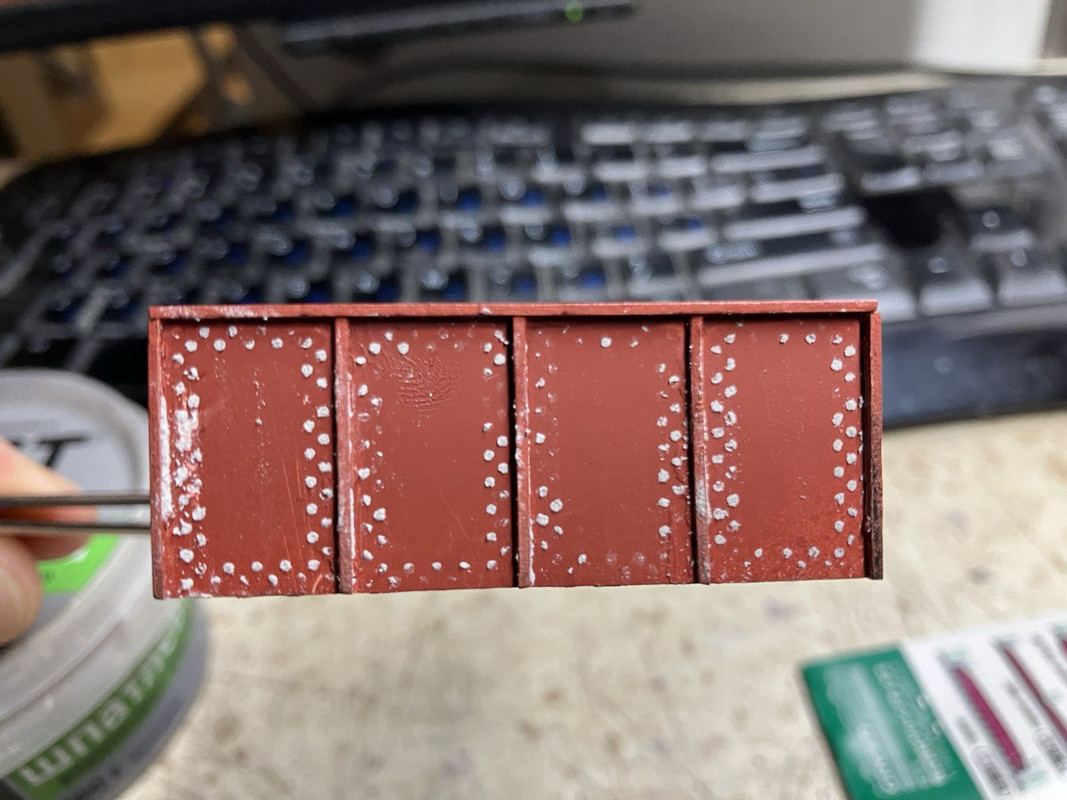

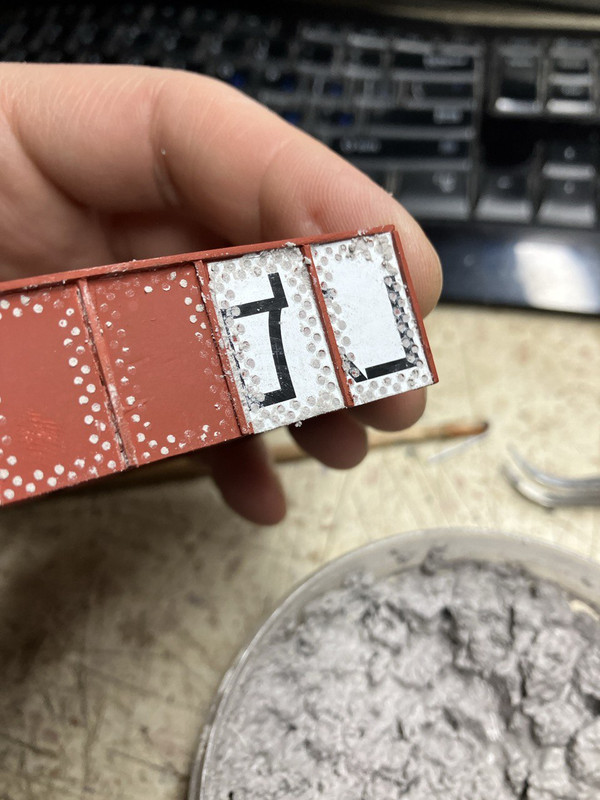

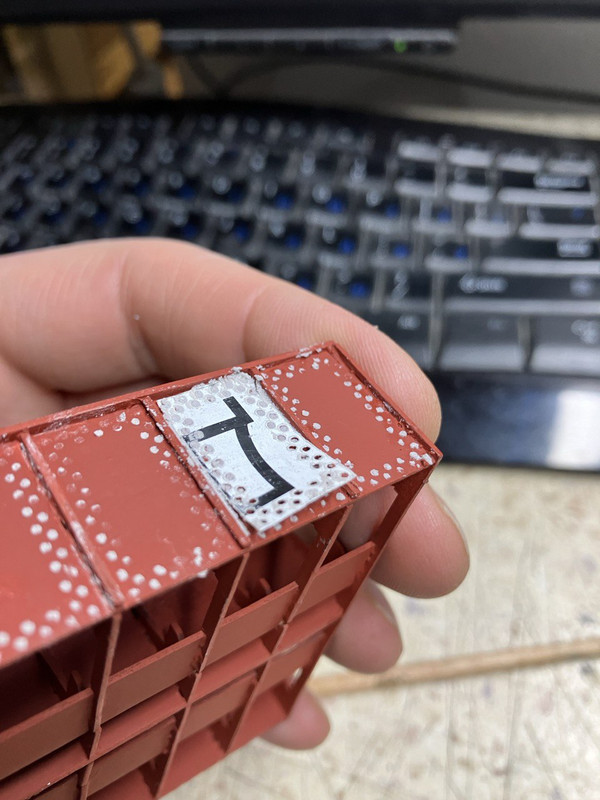

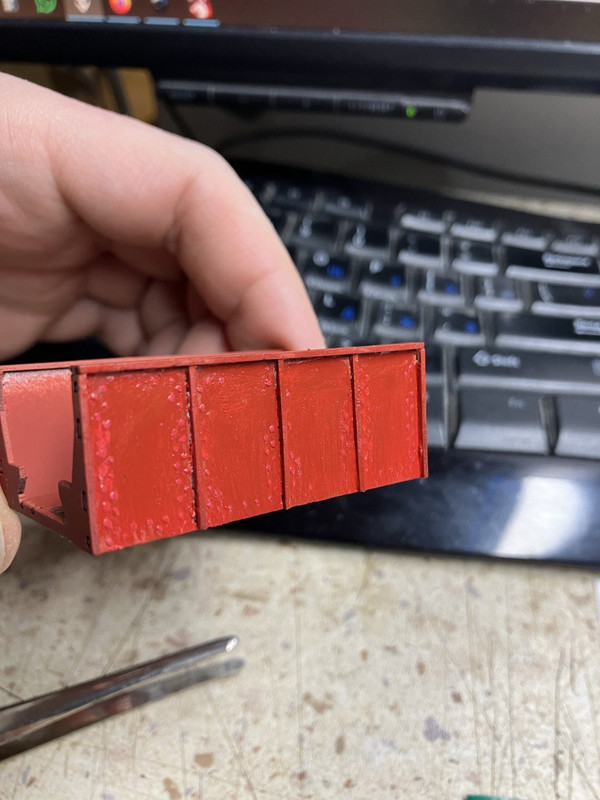

Технология создания имитации клёпок:

шаблон трафарет лазером из плёнки (но можно из любой липкой бумаги) и далее на фото - замазывание шпатлёвкой:









Если будет акриловая шпатлёвка и тонкая бумага на шаблоне, то будет супер.
