Хранение моделей

[tom_soier]

Смотрите, какой симпатичный комодик для н-ки.



[Gematogen]

Сделано под заказ? Судя по карандашным рисункам, дети помогали при сборке?

[tom_soier]

Так это не мой.
На каком-то форуме нашёл.
Привет! Ты ещё на Иль де Сёр?

[Gematogen]

Привет! Ты ещё на Иль де Сёр?

Привет! Я на южном берегу в Ля Прери. Но это недалеко. А ты?

[biocap]

Уважаемые коллеги, всем доброго дня!)

Коллекция должна быть на виду! А коробки в шкафу).
Предлагаю персональное решение. Также, изготавливаю на заказ.









Вариант исполнения с подсветкой (конкретно эта витрина для НО):






А это вариант авторского настенного шкафа для коробок и пр.

[Кёф]

Здравствуйте, форумчане.

Спроектировал и нарезал лайфхакерский тайник ящичек  для хранения моделей (в данном случае мОдулей "Diorama-Кёф").

Внутренние габариты одного отсека (мм) 254 х 274 х 65. Решение делить принято из-за ограничения лазера на размер заготовки и для унификации.

Подробности под спойлером.

Спойлер (кликните для показа/скрытия)

[konstantin 1978]

Внутренние габариты одного отсека (мм) 254 х 274 х 65

А 65 мм высоты не маловато? Или дальнейшая отделка модулей не предполагается?

[Кёф]

А 65 мм высоты не маловато? Или дальнейшая отделка модулей не предполагается?

По мере отделки модули будут двигаться по иерархии и занимать всё более высокое место в шкафу, вплоть до витрины

[Кёф]

Коллеги, на покатушках обратил внимание на картины в библиотеке. Это выставка, она интересна сама по себе, без сомнения но это отдельная тема https://milagrelia.ru/ кому интересно.

Но!

Меня заинтересовала подвесная система.



Я "срисовал тему", это зажимы "Smart Spring" фирмы STAS.
Я нашёл сайт где все эти подвесные системы представлены.
https://artec.su/magazin/folder/profili-i-relsy/

Там рельсы есть разные, вроде есть даже относительно не дорогие. Лески с правильными зацепами под рельсы и разные зажимы.

Не то чтобы я предлагал модели вешать на это, но картины с моделями вполне можно! Поэтому в эту тему и добавил).

[Кёф]

Замутил коробку-книжку для хранения бездомных вагончиков, но по итогу туда поселилась коллекция PIKO

Спойлер (кликните для показа/скрытия)

Ну и некоторые идеи в ролике по ссылке:

[Sormovo]

Любопытные наблюдения насчёт размера коробок моделей.
А есть ли возможность комплектовать такие фанерные футляры вставкой из мягкого материала типа паролона с уже предварительно нарезанными вариантами ячеек (может даже вариабельный и, как это сделано в коробках некоторых японских фирм) для вагонов без коробок?
И что по предполагаемой цене такого изделия?

[Кёф]

Любопытные наблюдения насчёт размера коробок моделей.

Евгений!
Это я ещё про толщину не сказал, а то бы ролик ещё сильнее затянулся))).
Данный бокс получился внутренней толщиной 27 мм. И расчёт был на то, что внутри будет ложемент из поролона слоёный с вырезом требуемой формы.

Но потом начались идеи, в том числе частично попавшиеся в Pinterest... и захотелось сделать именно книжку.
В итоге у книжки получилось меньше внутреннего пространства из-за корешка 160 мм × 250 мм это на 27 мм толщины ).

Спойлер (кликните для показа/скрытия)

Я как думал сначала: что вот есть у меня полки в шкафу которые имеет глубину 270 мм. Беру глубину коробочки с запасом, чуть меньше 262 мм.  Далее от этой глубины я высчитываю высоту в соотношении ≈ 1:√2 (примерно 1:1,414). Это чтобы можно было сделать коробки в типоразмерах как бумага A4/A5 и даже A6.
То есть чтобы при хранении коробки даже разного размера можно было бы укладывать друг на дружку ровно. И чтобы место хранения не пропадало.

Получился вот такой ряд (жирным выделена показанная книжка-коробочка):
A4'   262 × 370
A5'   185 × 262
A6'   131 × 185

По внутренним стенкам это должно было быть:
A4'   250 × 358
A5'   173 × 250
A6'   119 × 173

Серийный выпуск таких коробок не планируется. Чисто в резке с материалом такая коробка из 3 мм фанеры выходит в 400 рублей.

Сейчас думаю над другой конструкцией, но тоже книжки. И в планах всё таки есть НЕ книжка, а лежачая коробка без выпирающих петель и замков.

А вообще, мне кажется, что именно для домашнего хранения подходит вот такая концепция (https://pin.it/5Un7bz6jT) когда есть набор стекируемых плоских коробок, зацепляющихся друг с дружкой:

Спойлер (кликните для показа/скрытия)

И если её сделать в размере A4'    262 × 370 (250 × 358 по внутрянке) то это будет лучший именно универсальный вариант.

В общем, предлагаю подумать на эту тему и сориентироваться по требуемым габаритам и жизненному циклу. Я, если что, за унификацию именно с точки зрения удобства хранения.

Что касается вкладыша, то как универсальный можно рассматривать подобный поролон,
https://forum.nscaleclub.ru/index.php?topic=154.msg150452#msg150452

Но это не куплено было, а так досталось "по наследству" на работе.

А лучше всего, кмк, рассматривать слои вот такого или подобного материала: https://www.ozon.ru/product/eva-list-1100h325-mm-chernyy-5-mm-45-shor-dlya-kospleya-upakovki-obuvi-i-rukodeliya-1171353130/

Спокойно нарезать его и создать необходимую структуру, склеив. Вот как для PIKO это выглядело:



Потом склеил моментом и всё.

Это от какой-то упаковки "поролон" 7 мм. Он режется у меня за 1 проход. Правда срез какой-то странный на ощупь, то-ли жирный то-ли липкий но не пачкается.


Сейчас вот думаю над такими габаритами 238 x 213 x 32 или около того...

Спойлер (кликните для показа/скрытия)

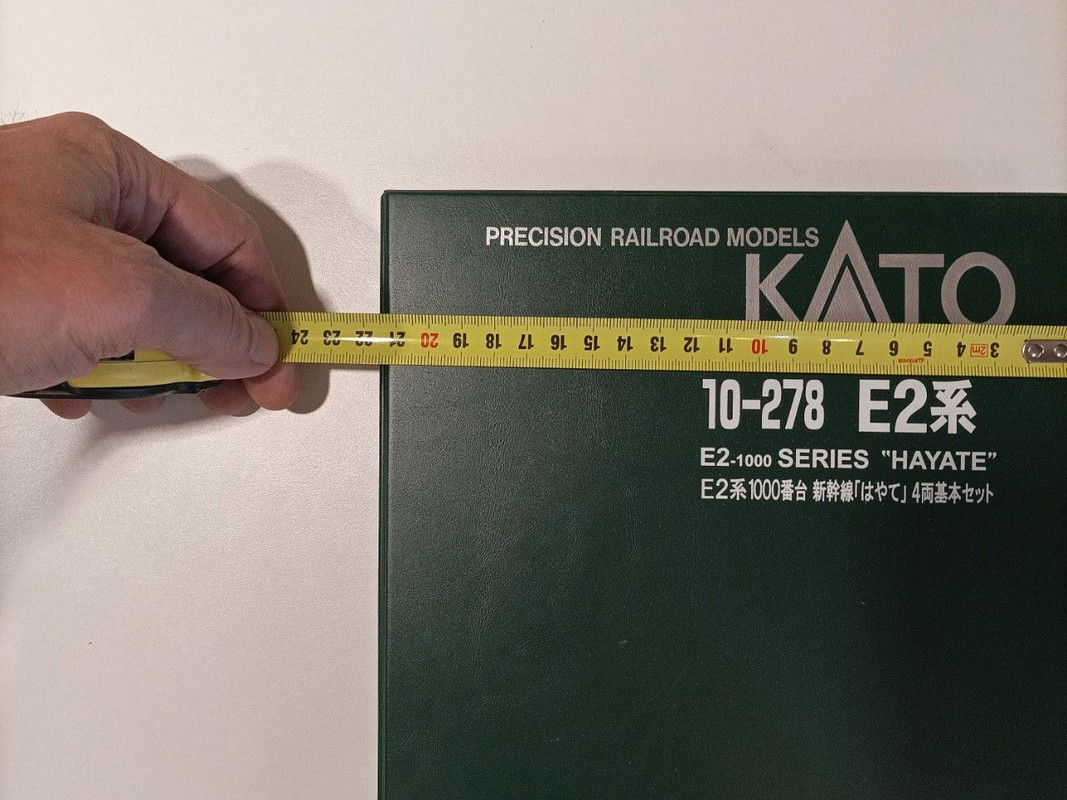

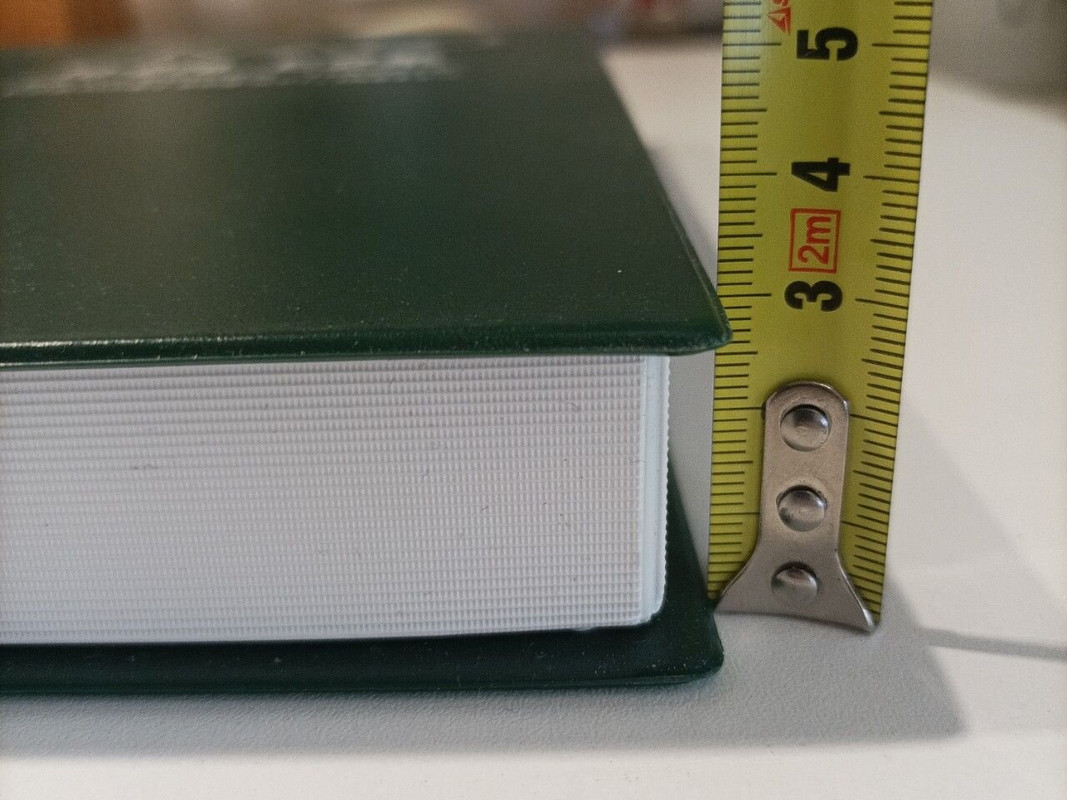

А Дима Нагорных когда-то сделал вот такую картинку, тоже по мотивам KATO в размерах 295 х 213 х 25.

Спойлер (кликните для показа/скрытия)

Готовые боксы из 1999:

Спойлер (кликните для показа/скрытия)

https://www.1999.co.jp/eng/list/700/0/1?itemseries=Railway+Collection   все 30.7 x 21.7 x 3.4 cm / 545g

https://www.1999.co.jp/eng/11111458   23.9 x 19.3 x 3.2 cm / 360g

https://www.1999.co.jp/eng/11111461   31.5 x 21.7 x 3.3 cm / 520g

https://www.1999.co.jp/eng/11185196   31.7 x 22 x 3.4 cm / 532g

https://www.1999.co.jp/eng/11185195   31.7 x 22.2 x 3.3 cm / 510g

https://www.1999.co.jp/eng/11185194   31.7 x 22.2 x 3.3 cm / 430g

https://www.1999.co.jp/eng/11185193   31.6 x 28.4 x 3.4 cm / 688g

https://www.1999.co.jp/eng/11185192   31.6 x 22 x 3.6 cm / 546g

https://www.1999.co.jp/eng/11185191   31.7 x 22.1 x 3.4 cm / 552g

https://www.1999.co.jp/eng/11185190   31.6 x 22.2 x 3.5 cm / 510g

https://www.1999.co.jp/eng/11185189   31.6 x 22.1 x 3.5 cm / 430g

https://www.1999.co.jp/eng/11185188   31.6 x 28.5 x 3.4 cm / 684g

https://www.1999.co.jp/eng/11185187   31.6 x 22 x 3.4 cm / 542g

https://www.1999.co.jp/eng/11185186   31.6 x 22 x 3.4 cm / 528g

https://www.1999.co.jp/eng/11185185   31.6 x 22.3 x 3.4 cm / 430g

https://www.1999.co.jp/eng/11185184   31.6 x 22.1 x 3.9 cm / 508g

https://www.1999.co.jp/eng/11185183   31.6 x 22.2 x 3.5 cm / 512g

https://www.1999.co.jp/eng/11156801   30.7 x 21.9 x 3.4 cm / 538g

https://www.1999.co.jp/eng/11141605   31.7 x 28.7 x 3.4 cm / 678g

https://www.1999.co.jp/eng/11141604   31.7 x 28.6 x 3.3 cm / 688g

https://www.1999.co.jp/eng/11141603   31.8 x 21.9 x 3.4 cm / 545g

https://www.1999.co.jp/eng/11141602   31.7 x 21.8 x 3.4 cm / 541g

https://www.1999.co.jp/eng/11141601   31.7 x 21.9 x 3.3 cm / 437g

https://www.1999.co.jp/eng/11141600   31.8 x 22 x 3.3 cm / 524g

https://www.1999.co.jp/eng/11141599   31.8 x 21.9 x 3.3 cm / 529g

https://www.1999.co.jp/eng/11141595  31.6 x 28.4 x 3.4 cm / 656g

https://www.1999.co.jp/eng/11141583   31.7 x 28.7 x 3.4 cm / 668g

https://www.1999.co.jp/eng/11141578   31.6 x 28.7 x 3.4 cm / 692g

https://www.1999.co.jp/eng/11141569   31.6 x 28.9 x 3.4 cm / 684g

https://www.1999.co.jp/eng/11127714   30.7 x 21.9 x 3.4 cm / 544g

https://www.1999.co.jp/eng/11111463  ****  31.5 x 21.7 x 3.3 cm / 515g

https://www.1999.co.jp/eng/11111462   31.5 x 21.7 x 3.3 cm / 512g

https://www.1999.co.jp/eng/11111461   31.5 x 21.7 x 3.3 cm / 520g

https://www.1999.co.jp/eng/11111460   31.5 x 21.7 x 3.3 cm / 515g

https://www.1999.co.jp/eng/11111459   31.5 x 21.7 x 3.3 cm / 447g

https://www.1999.co.jp/eng/11111458   23.9 x 19.3 x 3.2 cm / 360g

https://www.1999.co.jp/eng/11111457   23.9 x 19.3 x 3.2 cm / 359g

https://www.1999.co.jp/eng/11111456   23.9 x 19.3 x 3.2 cm / 314g

https://www.1999.co.jp/eng/11111455   20.2 x 12.1 x 3.1 cm / 130g

https://www.1999.co.jp/eng/11111415   20.2 x 12.1 x 3.1 cm / 127g

https://www.1999.co.jp/eng/11101697   30.5 x 21.7 x 3.3 cm / 558g

https://www.1999.co.jp/eng/11093498   30.7 x 21.7 x 3.4 cm / 545g

https://www.1999.co.jp/eng/11081908   31.7 x 21.9 x 3.3 cm / 537g

https://www.1999.co.jp/eng/11081907   31.7 x 21.9 x 3.3 cm / 534g

https://www.1999.co.jp/eng/11081906   31.7 x 21.9 x 3.3 cm / 534g

https://www.1999.co.jp/eng/11081905   31.7 x 21.9 x 3.3 cm / 440g

https://www.1999.co.jp/eng/11081904   31.7 x 21.9 x 3.3 cm / 509g

https://www.1999.co.jp/eng/11081903   31.7 x 21.9 x 3.3 cm / 510g

https://www.1999.co.jp/eng/11081902   31.7 x 21.9 x 3.3 cm / 442g

https://www.1999.co.jp/eng/11081901   31.7 x 21.9 x 3.3 cm / 438g

https://www.1999.co.jp/eng/11081900   31.7 x 21.9 x 3.3 cm / 509g

https://www.1999.co.jp/eng/11081899   31.7 x 21.9 x 3.3 cm / 505g

Буду смотреть на стандарты по книжкам...

[ШагратN]

Eva бывает разной толщины и плотности.
Брал 5 мм и 20 мм листы, для вкладки в папку книжку с того же Озона. Но не смог решить две проблемы
1) как по вагону понять какой формы и размера должен быть вырез
2) как ровно резать

[Кёф]

Игорь!

1) как по вагону понять какой формы и размера должен быть вырез

Нужно заставить вагон отбросить тень и эту тень зарисовать векторном редакторе).

2) как ровно резать

Можно попробовать лазером. Но на разных материалах на разной глубине уже возникают нюансы. Тут бытовой лазер проигрывает т.к. у него очень короткая зона фокуса.

[vores8]

1) как по вагону понять какой формы и размера должен быть вырез

засунуть в сканер?
