Модуль промежуточной станции

[fataliti]

Владимир,а можно рисунок платы и схему модуля освещения вокзала?

[Gematogen]

световые элементы способны отображать реальное состояние занятости блок участков

[qvan22]

А чем делалась проливка швов кладки, если не секрет?

Все просто, обмазывал белой разведенной акриловой краской и давал немного высохнуть. Следом влажной тряпочкой стирал то что осталось на самих кирпичах.
Когда высыхало, коричневой и бордовой краской акцентировал некоторые кирпичи и местами влажной тряпочкой с каплей краски разводил грязные пятна.

Владимир,а можно рисунок платы и схему модуля освещения вокзала?

С этим проблемы, поскольку электронные схемы я никогда не рисовал, а в стареньком sprint-layout элементы не подписаны. Перейти на современную программу со схемами, все руки не доходят.
Сама платка там очень примитивна и ее легко нарисовать с нуля.

Спойлер (кликните для показа/скрытия)

Там всего лишь стабилизатор напряжения на 5в,
- несколько конденсаторов на 0.1uf и один на 2uf,
- микроконтроллер stm8s003f3p6 с выведенными площадками под разъемы для прошивки и управления через i2c,
- транзисторная сборка unl2003a,
- сопротивления для светодиодов на 4.7 кОм
Питание платы и светодиодов 12В

[fataliti]

Владимир,а можно рисунок платы и схему модуля освещения вокзала?

С этим проблемы, поскольку электронные схемы я никогда не рисовал, а в стареньком sprint-layout элементы не подписаны. Перейти на современную программу со схемами, все руки не доходят.
Сама платка там очень примитивна и ее легко нарисовать с нуля.

Спойлер (кликните для показа/скрытия)

Там всего лишь стабилизатор напряжения на 5в,
- несколько конденсаторов на 0.1uf и один на 2uf,
- микроконтроллер stm8s003f3p6 с выведенными площадками под разъемы для прошивки и управления через i2c,
- транзисторная сборка unl2003a,
- сопротивления для светодиодов на 4.7 кОм
Питание платы и светодиодов 12В

Обычно номинал показывает когда наводишь мышью на элемент

[Timon]

Действующий макет макета - это эпичный крутяк!

[qvan22]

Обычно номинал показывает когда наводишь мышью на элемент

Спойлер (кликните для показа/скрытия)

Это если не ленится и подписывать не в голове, а в реальности
Добавил подписей и сделал скриншот, фаил не знаю как сюда передать.


[Сергеевич]

Сама платка там очень примитивна и ее легко нарисовать с нуля.
Там всего лишь стабилизатор напряжения на 5в, - несколько конденсаторов на 0.1uf и один на 2uf, - микроконтроллер stm8s003f3p6 с выведенными площадками под разъемы для прошивки и управления через i2c, - транзисторная сборка unl2003a, - сопротивления для светодиодов на 4.7 кОм Питание платы и светодиодов 12В

самое главное здесь прошивка, всё остальное мелочи.  а есть смысл экономить на чипе?  ЗЫ я конечно понимаю что голый процессор в ЗАО «ЧИП и ДИП» и прочих стоит дороже, чем готовая плата у китайцев, но всё же ?
вон у китайцев готовая плата на более мощном  STM32F030F4P6 стоит всего на 8 рублей дороже http://aliexpress.ru/item/32901957369.html чем на STM8S003F3P6  http://aliexpress.ru/item/4000044680163.html совсем недорого, да конечно нет сборки unl2003a (но она не сильно нужна если на один выход вешать один слабенький светодиод),  и не встроенных резисторов под светики, можно и на провод припаять обычные мелкие1/8 Вт.
но если очень надо припаять  доп латку не проблема, как здесь например http://forum.modelldepo.ru/showthread.php?t=18005


[qvan22]

самое главное здесь прошивка, всё остальное мелочи.   а есть смысл экономить на чипе?  вон у китайцев готовая плата на более мощном  STM32F030F4P6 стоит всего на 8 рублей дороже http://aliexpress.ru/item/32901957369.html чем на STM8S003F3P6  http://aliexpress.ru/item/4000044680163.html
совсем недорого, да конечно нет сборки unl2003a (но она не сильно нужна если на один выход вешать один слабенький светодиод),  и не встроенных резисторов под светики, можно и на провод припаять обычные мелкие1/8 Вт.

А все банально и просто, я не смог научить работать stm32 в качестве подчиненного на шине i2c. По этому stm32 управляют напрямую стрелками и датчиками по rs485, а домиками и фонарями через 8-битных "помощников"...

Спойлер (кликните для показа/скрытия)

[qvan22]

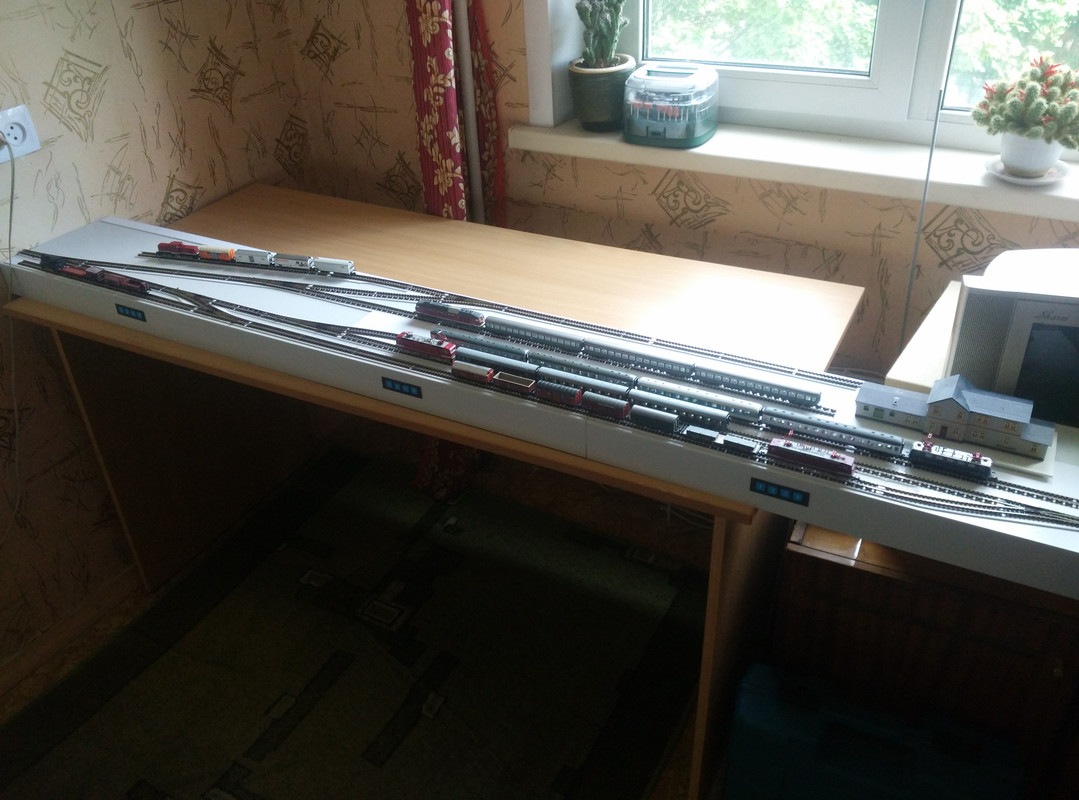

Приветствую. Процесс хоть и медленно но продвигается.

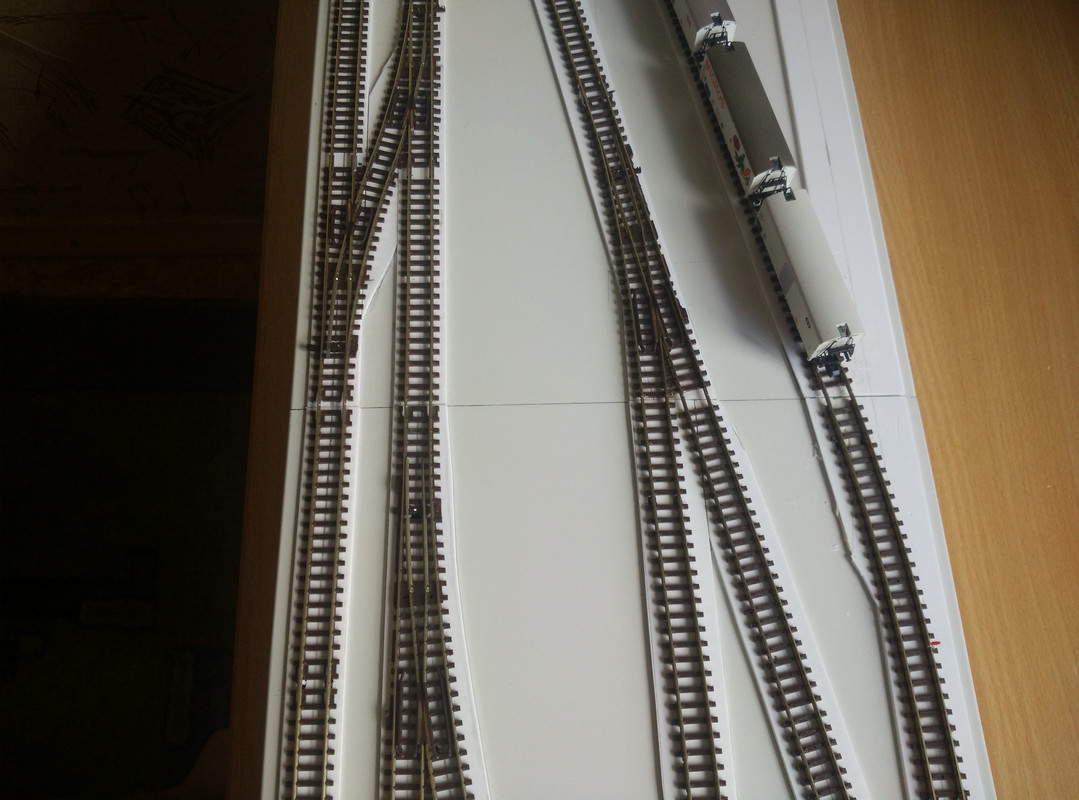

Собрано еще 3 модуля, которые объединяются в немного растянутую станцию. Теперь будет где и составы парковать и маневровый лок скромненько погонять.
И самое приятное, что уже просматривается минимальный овал для покатушек.

[Knallfrosch]

Вау! Размах!

[wsn01]

Супер! Отлично получается!
И на все случаи жизни

[Ppav]

Отлично! Дальнейших успехов .......

[Dmitry206]

Дааа, прям отлично!

[s511]

Круть!!!

[qvan22]

Вау! Размах!

Да, наш любимый масштаб позволяет нам немного разойтись. Можно даже увеличить овал, добавив по модулю на каждую сторону.
Но остается проблема с местом постоянного хранения без которой не получится перейти к декорированию второй станции.

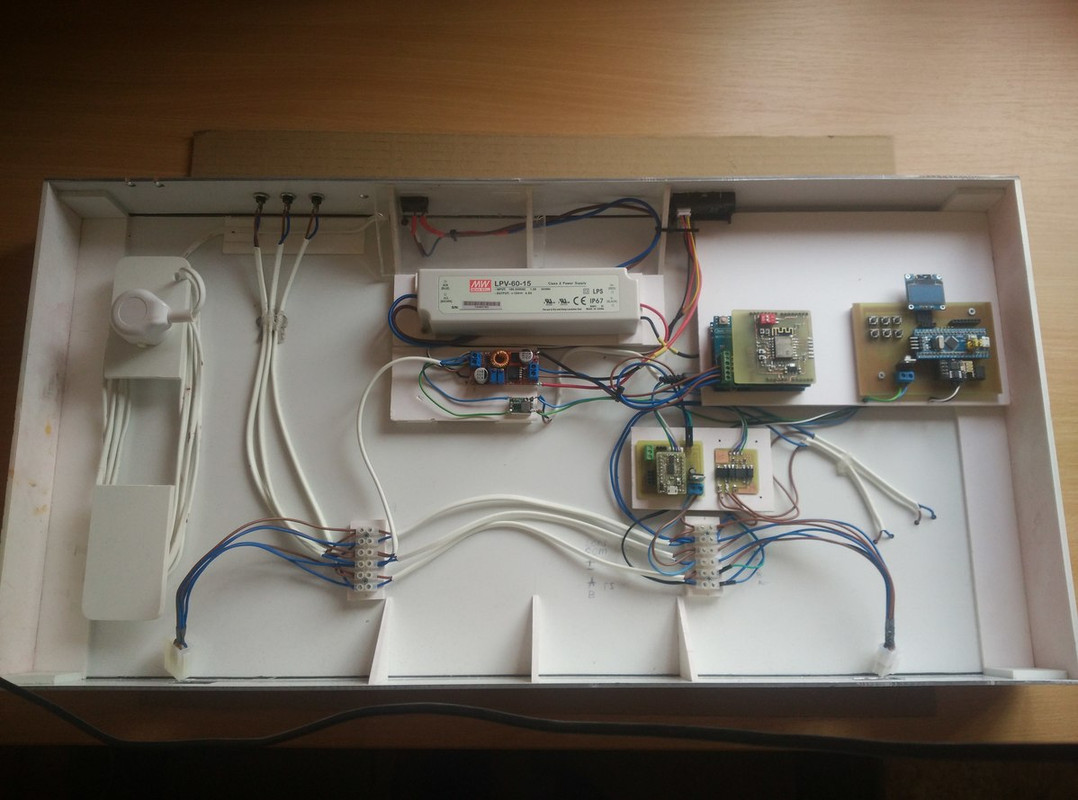

Кстати, если вдруг резко возникает желание "прокатить составчик" есть возможность быстро собрать/разобрать торцевые модули на столе.
В одном из них уже все включено, даже встроенный удлинитель

Спойлер (кликните для показа/скрытия)

Спойлер (кликните для показа/скрытия)
