подбор оптопары

[will]

Коллеги, есть детектор занятости блок-участков CD1 от Модельдепо, задача подключить к нему реле на управление бу. Если я правильно понимаю, на прямую к выходу CD1 реле не подключишь, нужна оптопара.
По каким параметрам ее подбирать, нужно-ли в цепь еще что-нибудь включать?

[Сергеевич]

я правильно понимаю, на прямую к выходу CD1 реле не подключишь, нужна оптопара.

нет, оптопара лишнее, само реле и есть изолятор, между рельсами и автоматикой. В описании к сожалению не сказано сколько держат выходы , только на входах до 2 А дцц и до 1А - аналог. http://www.modelldepo.ru/dcc/Occupancy%20detector%20CD1.pdf
Поэтому вешать старо-пикошные (и им подобные) реле, я бы не рискнул - больно много они жрутЪ. Но вполне можно подобрать современные маломощные релюхи - по собственному питанию,  но не по коммутируемым контактам.  Повесить на каждый выход по одной.
ИМХО на выходах должно быть подаваемое питание на блок минус пара вольт.  так что если реле на 5 вольт, значит  и питание на блок примерно 6-7 вольт, но не 24

ЗЫ собственно на плате и так есть оптопары

ЗЫЫ навскидку у братьёв кидайцев есть готовые блоки реле на 1,24,6,8,12 и тд каналов типа таких с внешним питанием http://ru.aliexpress.com/item/8-Channel-Relay-Module-control-panel-12V-Low-level-trigger-for-arduino-PLC-Free-Shipping/1960936476.html
но минус этих реле только один переключаемый контакт на канал

[aNdrey]

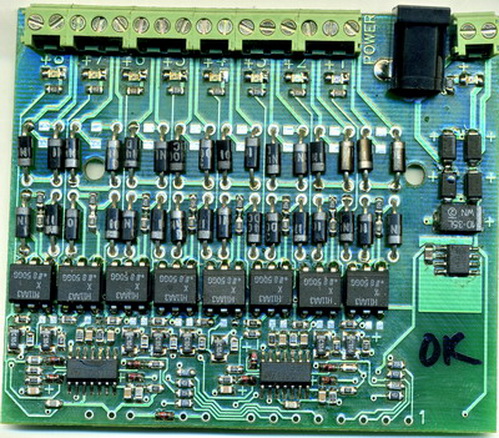

Да, появилась фоточка и что то стало проясняться. Лучше бы конечно схемочку, с ней еще понятней. Но схемочка законсперирована - это понятно. Восемь штук шестиногих тараканов на плате действительно очень похожи на оптопару. Пара микрух на плате дают понять что у каждой микрухи четыре выхода. Вот только не пойму - нафига столько диодов 1N400(какой то) серии?

[Gematogen]

нафига столько диодов

На них происходит падение напряжения на которое, собственно, и реагирует прибор.

[aNdrey]

На них происходит падение напряжения на которое, собственно, и реагирует прибор.

Тогда отставить, собственно плясал от печки. Тогда получается что выходы берутся с мелкосхем, а там токи малые - повесишь релюху и кранты мелкосхеме. Тогда тараканы - это не оптопара (нет смысла ставить ее на вход мелкосхемы если она реагирует на 0 или 1. Достаточно делителя и ограничения по току. Вообщем развитие еще одной темы на несколько страниц обеспечено. Там маркировку шестиногих разглядеть можно хотя бы чтоб определить их принадлежность к данной схеме? А выход мелкосхемы можно и через ключ на транзисторе нагрузить - хочешь релюху вешай, хочешь соленоид - только транзистор по мощнее ставь.

[Zuzzuk]

Там маркировку шестиногих разглядеть можно хотя бы чтоб определить их принадлежность к данной схеме?

Вообще маркировка похожа на маркировку оптопар H11AA3. Больше глаза не хотят разглядывать.

[aNdrey]

Вообще маркировка похожа на маркировку оптопар H11AA3.

Аха... оптопара светодиод - фототранзистор.

[Gematogen]

Не проще на МД у Рокфора спросить нагрузочные данные выходов?

[Сергеевич]

ТС  делайте свой блок с нуля, ваша же тема трёхлетняя  ,  на первой же странице схема https://forum.nscaleclub.ru/index.php?topic=630.0

что выходы берутся с мелкосхем, а там токи малые -

не обязательно. это могут быть буферники с достаточными токами что бы повесить реле, например твердотельное.

[aNdrey]

делайте свой блок с нуля, ваша же тема трёхлетняя

Так а мне то это зачем? Вы лучше товарищу помогите который затеял данный вопрос.

... и добавил:

это могут быть буферники с достаточными токами что бы повесить реле, например твердотельное.

Так вот и подскажите человеку какое непосредственно реле необходимо повесить чтоб не убить мелкосхему. А то создается впечатление что эту тему создал я и все внимание обратилось к моей скромной персоне. Я так, предложил - предположил, а уж как выходить из данной ситуации - решать автору.

[Сергеевич]

Спойлер (кликните для показа/скрытия)

все внимание обратилось к моей скромной персоне.

блин плохо писать в соннном состоянии    поправил

[will]

Я немного упростил эту схему до одного одностабильного реле с 2мя переключаемыми контактами. при заходе лока на б/у срабатывает катушка реле и переключает светофор с зеленого на красный и участок перед светофором с ДСС на постоянку на преддыдущем б/у,  так происходит до того момента пока потребитель тока не покинет б/у.  CD1 и есть 8 токовых датчиков в одном флаконе. Вопрос как их соединить с реле?
