Паровоз с ebay

[Knallfrosch]

Оффтоп перенесен в тему Nаши в Канаде

[Инна]

Добрый день уважаемые коллеги! Нужна Ваша помощь и авторитетное мнение. Купили мы паровоз на ebay. В описании сказано что он новый и аналоговый. Получили, но запустить не смогли. Почистили колеса и контакты на тендере, но при подаче напряжения реакции нет. Лампочка на блоке питания гаснет, как будто замыкание идет. Открыли тендер, а там, как я понимаю, цифровой декодер стоит (или это не он, не сталкивались с ними). Может он создавать помехи (прочитали некоторые темы здесь, пишут что не должен)? Что можно попробовать чтобы запустить лок? Заранее спасибо.

[Knallfrosch]

Это не декодер, это просто заглушка разъема для декодера для работы в аналоговом режиме. Проблема где-то в проводке, или в токосъеме.

По идее, серый и оранжевый провод это питание мотора. Можно попробовать их отпаять от платы и запитать напрямую от блока, проверить мотор.

[Dmitry206]

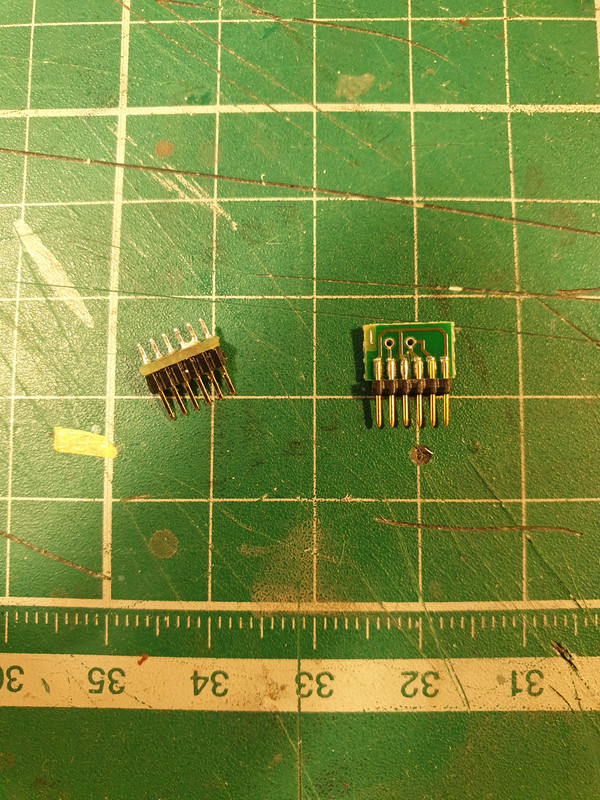

Какая то заглушка больно сложная, может другую попробовать? Может в ней где-то что-то не так? У меня вот, существенно проще выглядят

[VSergN]

Какая то заглушка больно сложная

"Сложность" заглушки зависит наличия/отсутствия у модели головного освещения спереди/сзади и его зависимости от направления движения.

Поиск места замыкания лучше начать с удаления этой заглушки.
Если замыкание сохранится, значит под "подозрение" попадают пружины, снимающие ток с колёс и провода (или печатные проводники), идущие от колёс к разъёму заглушки.
Если после удаления заглушки замыкание исчезло, то нужно отключать мотор и освещение, если оно есть.

[HObbyTT-N]

я обычно тыкаю проводками прямо на контакты мотора ,если живой--зажужжит. потом проверяю цепь питания.

[Инна]

Добрый вечер. Отпаивать проводки не смогу. Боюсь и не дружу с паяльником. Попробую завтра вытащить заглушку как посоветовали и попробовать без нее.
... и добавил:

Это не декодер, это просто заглушка разъема для декодера для работы в аналоговом режиме. Проблема где-то в проводке, или в токосъеме.

По идее, серый и оранжевый провод это питание мотора. Можно попробовать их отпаять от платы и запитать напрямую от блока, проверить мотор.

Я же могу без отпаивания от платы подвести к точкам касания этих проводов на плате питание и запитать их?

[Knallfrosch]

Попробую завтра вытащить заглушку как посоветовали и попробовать без нее.

Без нее вообще питание не придет на мотор.

Я же могу без отпаивания от платы подвести к точкам касания этих проводов на плате питание и запитать их?

Да, можно попробовать к контактам в разъеме подвести питание, или на плате, если они не заляпаны каким-нибудь флюсом.

[Инна]

Добрый вечер. Подвели питание к оранжевому и серому проводам, двигатель заработал, колеса вращаются. Подвожу питание к колесам, свет горит и спереди, если вперед и сзади, если ход назад. На рельс ставим, опять короткое появляется. Что делать дальше? Спасибо.

[Knallfrosch]

Значит, где-то что-то замыкает, это нужно искать и тут сложно давать какие-то конкретные рекомендации. Если назовете модель, может быть что-нибудь подскажут умельцы, разбиравшие такой паровоз.

[t2029]

опять короткое появляется.

Возможно один из токосъемов с колес погнулся и коротит на ось или корпус. Посмотрите внимательно на паровоз снизу в районе колес.

[bav]

1. "Якорь" опорный подшипник лежит на раме и К.З.
2. В "52" бывает "таблетка - диод", выгорел и К.З.

[Aleksej_Rostov]

У вас замыкает когда все колеса ставите, а на какое-то подавали не замыкает? Если правильно понял.
Я использую тестер либо батарейку крона с двумя проводами для проверки, так компактнее. подаете от плюса и минуса крутится, хорошо, идем дальше. Начинать от двигателя к колесу, пол пути вы уже прошли. Поэтапно исключая исправные узлы. У вас можно попробовать подавать на колесную пару. Может через какую подмыкает, вы ее найдете и дальше уже увидите.

[Gematogen]

Похоже на то, что замыкает когда колёса смещаются чуть-чуть.
Иногда токосъёмный лепесток деформируется и попадает не на реборду, а между корпусом и колесом.
Иногда у двигателя одна из клемм закорочена на корпус, если его неправильно установить (перевернуть), то это вызовет не только вращение в обратную сторону, но и КЗ.

[Инна]

Добрый вечер. Странно, думали что как на флейшмане 52-м к тележкам подводишь ток колеса начинают вращаться. а на этом минитриксе к колесам паровоза подводишь и вращение идет, а в тендере тогда токосьемники зачем? Выяснили опытным путем(подкладывали подложки из бумаги под колеса тендера и поочередно их вынимали), что коротит с четвертой (от головы)оси тендера. Завтра будем смотреть что там.
