Ходовки. Нужны ли ?

[КБВ]

Возможно ли производить рамы для таких телег и вытачивать червяки? Ценник приблизительный?

А лучше ценник такой тележки в сборе с двигателем.

[Эдуард]

Но в конструкции с мотором на телегах угол поворота ограничен шириной корпуса - двигатель будет упираться задней частью.

Телеги и моторы никак не выходят в данной модели за габариты корпуса. На фото видно, что ходовая состоит из двух частей, сочленённых ровно посередине. Очевидно, что и корпус этого тепловоза (не знаю, что это) тоже состоит из двух половинок.

[Gematogen]

Телеги и моторы никак не выходят в данной модели за габариты корпуса.

Во-первых там два разных корпуса.
Во-вторых телеги поворотные в обоих случаях. Иначе сочленённый вариант будет с рельсов сходить из-за средней тележки.

Речь о том, что такая конструкция не подходит как общее решение. Но в частном случае может вполне хорошо работать.
Но мотор я бы развернул фасками вбок (если редуктор позволяет).

[VeschiiOleg]

Я видел конструкции тележек с карданом, который соединен с продольным валом с червяками на каждую ось

Только так.

[Sormovo]

производить рамы для таких телег и вытачивать червяки? Ценник приблизительный?

Сначала надо посмотреть конкретный чертеж. Потом уже оценить возможность производства и стоимость.

[Sandro]

Ребят, а есть, может быть, у кого размеры колес, диаметры для ВЛ19 или ВЛ22, я то-то не могу найти чертежа с сети...?

[ailcat]

Ребят, а есть, может быть, у кого размеры колес, диаметры для ВЛ19 или ВЛ22, я то-то не могу найти чертежа с сети...?

Саш, а как же вики?
Диаметр колес у коломенских 2Э и 4Э (ВЛ-19) - 1220 мм, у сурамских С^М (ВЛ-22) и ВЛ22М - 1200 мм.

[Sandro]

Ага, спасибо! У нас это получается 7,5 мм

[Гончаренко]

Ходовка для ЭП-20.

[КБВ]

Вопрос к автору ходовки. Если средняя тележка приводная (токосъёма не видно) то как решён и решён ли вопрос о её поперечном перемещении. Двигатель слишком близко к тележкам. И видимо специально прикрыли передачу на среднюю (если она приводная) и крайнюю тележки.

[HObbyTT-N]

Спойлер (кликните для показа/скрытия)

Я не гинеколог,но я взгляну! :-)

Непохоже,что средняя приводная, и смысла нет.Крайние--да,видны червяки.

[Sormovo]

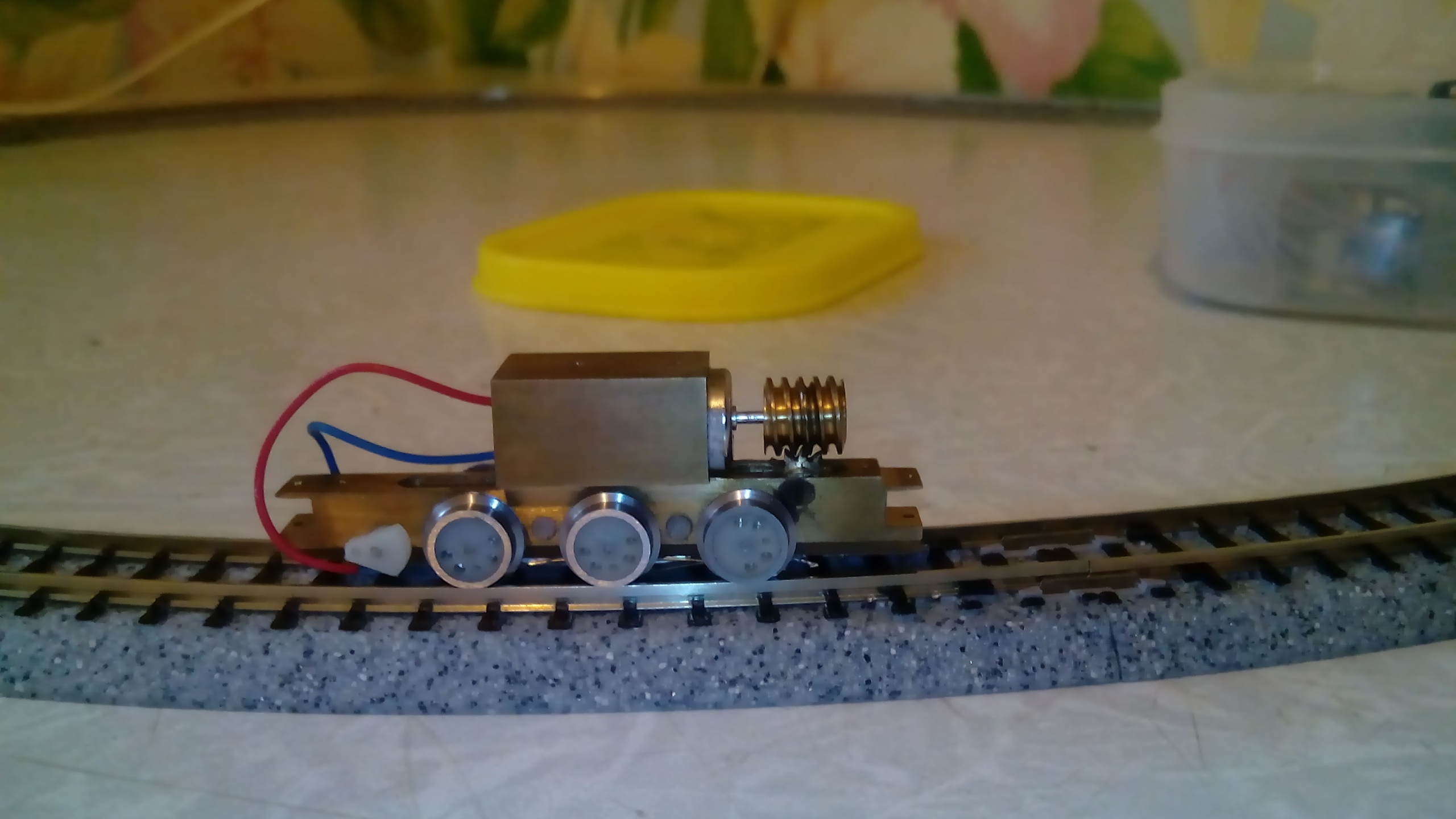

Моя ходовка для тгм1.


Работы еще много, но, в принципе,  уже ездит. Радиусы като R249.

[Sandro]

Sormovo, ух тыы! классно! это на 12-вольтном моторе? Точенная?

[Sormovo]

Да, мотор 12В. Рама фрезерованная.  Шестерни с али м0.4.

[Sandro]

Жень, а колеса что, тоже сам делал? Я к тому что, а паровозные можно сделать?
