Экспериментирую тут с новыми самодельными вагонными декодерами, очень хочется избавится от подмигиваний светодиодов, да и в прошлых декодерах уже разваливается пайка.
И вроде получилось подружится с ионистором.

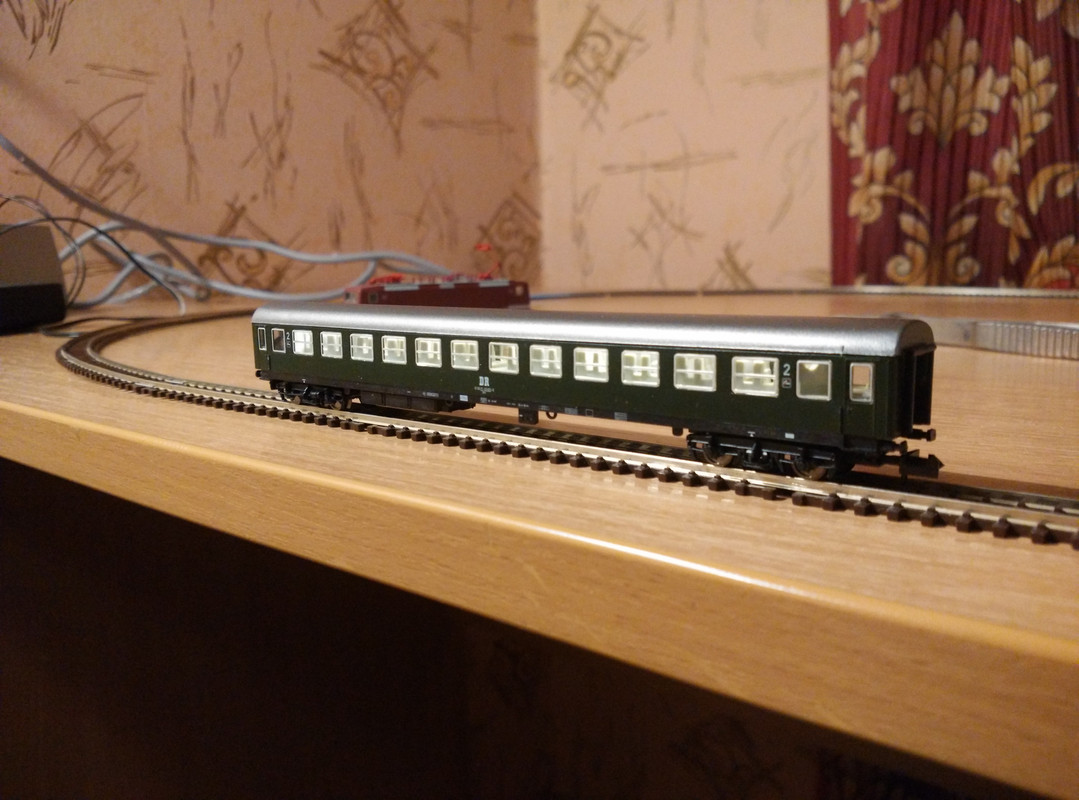

После отключения питания свет в вагоне продолжает гореть секунд 12 без потери яркости и потом начинает плавно затухать.
Схему не рисовал, но опишу на пальцах. В декодере 2 стабилизатора напряжения, один понижает напряжение до 5.25в и питает ионистор 0.33f.
Следом второй на 3.3в питает контролер и светодиоды.
9 светодиодов разбиты на 3 группы и параллельно подключены напрямую к микроконтроллеру через 1ком резисторы.
Attiny85 при частоте 8мгц и 3.3 вольт, кушает 4.2 миллиампера, а теплый белый светодиод 0.62... итого с прочими около 10 ма кушает низковольтная часть.
Пока напряжение на супер конденсаторе падает и стабилизатор держит 3.3 вольта - светодиоды сохраняют яркость.
При падении до 2.8в микроконтроллер принудительно отключает свет...
Сам декодер обладает небольшим набором функций:
- 2 коротких адреса,
- 2 настройки яркости для светлой и темной комнаты,
- плавное или помигивающее включение,
- дежурный жёлтый свет в тамбуре,
- может запоминать последнюю команду,
- штук 10 cv к этим функциям...
