Автор Тема: Установка локомотивного декодера  (Прочитано 16174 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн bav

  • Постоялец
  • ***
  • Сообщений: 198
  • Репутация: +30/-3
  • Откуда: Москва
  • Имя: Александр
Re: Установка локомотивного декодера
« Ответ #75 : 08 Февраля 2021, 12:42:01 »

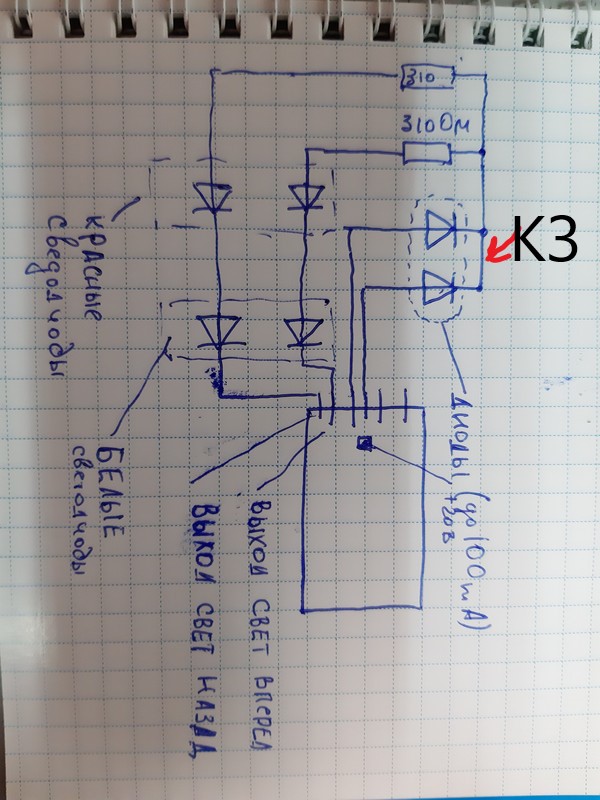

... и добавил:




... и добавил:



Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6929
  • Репутация: +252/-1
  • Имя: Михаил
Re: Установка локомотивного декодера
« Ответ #76 : 08 Февраля 2021, 16:43:41 »

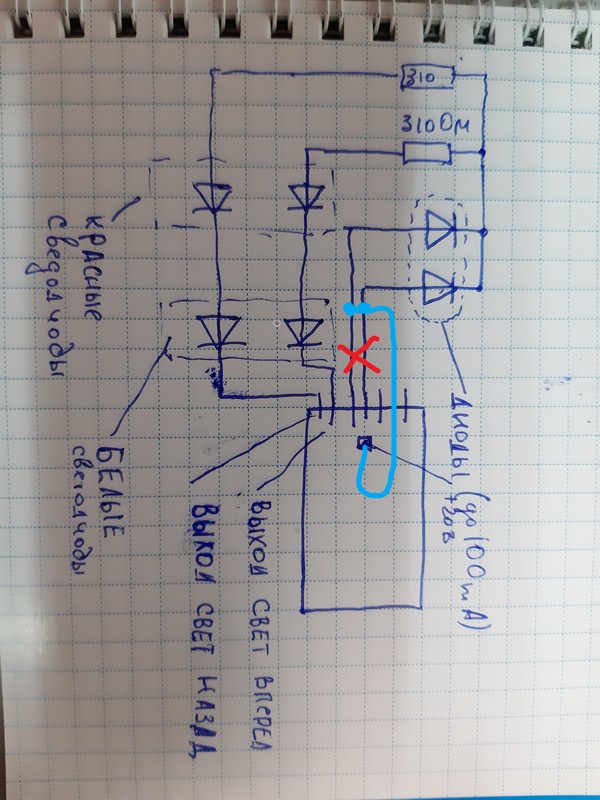

Лучше к синему паять (как на второй картинке у Александра).
Михаил, DCC

Оффлайн VSergN

  • Ветеран
  • *****
  • Сообщений: 3694
  • Репутация: +179/-6
  • JNR, DRG, Z
  • Откуда: Москва
  • Имя: Сергей
Re: Установка локомотивного декодера
« Ответ #77 : 08 Февраля 2021, 16:50:01 »
Лучше к синему паять (как на второй картинке у Александра).

Тогда и пара диодов (справа на схеме) - лишняя!
Синий - это "общий плюс". :thinking:

Оффлайн Aleksej_Rostov

  • Старожил
  • ****
  • Сообщений: 250
  • Репутация: +12/-0
  • Откуда: Ростов-на-Дону
  • Имя: Алексей
Re: Установка локомотивного декодера
« Ответ #78 : 08 Февраля 2021, 17:16:02 »
Спасибо, буду пробовать, да диоды вообще лишние, если синий использовать. Надеюсь там на точке будет +20.
Я не волшебник, я только учусь

Оффлайн bav

  • Постоялец
  • ***
  • Сообщений: 198
  • Репутация: +30/-3
  • Откуда: Москва
  • Имя: Александр
Re: Установка локомотивного декодера
« Ответ #79 : 08 Февраля 2021, 17:24:42 »
Тогда и пара диодов (справа на схеме) - лишняя!
Тогда резисторы пересчитать нужно.

Оффлайн Aleksej_Rostov

  • Старожил
  • ****
  • Сообщений: 250
  • Репутация: +12/-0
  • Откуда: Ростов-на-Дону
  • Имя: Алексей
Re: Установка локомотивного декодера
« Ответ #80 : 08 Февраля 2021, 17:28:07 »
Да с резисторами я разберусь,, пусть хоть моргнут хотя бы.
Я не волшебник, я только учусь

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6929
  • Репутация: +252/-1
  • Имя: Михаил
Re: Установка локомотивного декодера
« Ответ #81 : 08 Февраля 2021, 18:59:48 »
Тогда и пара диодов (справа на схеме) - лишняя!
Естественно.
Там в любом случае пара не нужна, одного достаточно.
Михаил, DCC

Оффлайн Aleksej_Rostov

  • Старожил
  • ****
  • Сообщений: 250
  • Репутация: +12/-0
  • Откуда: Ростов-на-Дону
  • Имя: Алексей
Re: Установка локомотивного декодера
« Ответ #82 : 08 Февраля 2021, 19:38:01 »
Через синий провод (около 16 вольт относительно земли) выходы 1 и 2 по кнопке F1 и F2 включаются. все прекрасно. Но с F0 ничего не вышло. Скорее с CV еще придется повозиться. Но эти срабатывают, уже замечательно.
Я не волшебник, я только учусь

Оффлайн bav

  • Постоялец
  • ***
  • Сообщений: 198
  • Репутация: +30/-3
  • Откуда: Москва
  • Имя: Александр
Re: Установка локомотивного декодера
« Ответ #83 : 08 Февраля 2021, 19:57:46 »
Тогда и пара диодов (справа на схеме) - лишняя!
Естественно.
Там в любом случае пара не нужна, одного достаточно.
А может это подсветка кабины или салона и т.д. которая светиться в обоих направлениях. Автор сам решит, нужны или нет.

Оффлайн VSergN

  • Ветеран
  • *****
  • Сообщений: 3694
  • Репутация: +179/-6
  • JNR, DRG, Z
  • Откуда: Москва
  • Имя: Сергей
Re: Установка локомотивного декодера
« Ответ #84 : 08 Февраля 2021, 21:04:23 »
Тогда и пара диодов (справа на схеме) - лишняя!
Естественно.
Там в любом случае пара не нужна, одного достаточно.

Зачем там диод, если на "синем" проводе постоянное напряжение? Там всегда "+"! :-\
Напоминаю: речь идёт о второй схеме, где "+" на светодиоды берётся с точки "синего" провода на плате декодера.
Диоды нужны исключительно в случае подключения светодиодов анодами к одному из рельсов (контакты 3 и 4).
Уже 20 лет, как не меняется схема подключения 6-контактного декодера, а мы до сих пор ведём дебаты на эту тему... ???  :boyan:


Оффлайн Aleksej_Rostov

  • Старожил
  • ****
  • Сообщений: 250
  • Репутация: +12/-0
  • Откуда: Ростов-на-Дону
  • Имя: Алексей
Re: Установка локомотивного декодера
« Ответ #85 : 08 Февраля 2021, 21:22:50 »
Да диоды понятно что там уже не нужны, первоначальная схема там была с образованием положительного напряжения путем выпрямления переменного от токоприемника и использования его вместо синего общего, так как такого провода на декодере не было припаяно. Все, я его припаял, он есть. Напряжение есть. Концепция резко поменялась. Выходы 1 и 2 работают, это будет красный цвет для движения по правильным и неправильным путям, он включается кнопками F1 и F2. Сопротивления к этим светодиодам подберу тупо по току диода амперметром, это я еще помню как. Осталось "победить" белый прожектор в сторону движения, ну это откорректирую схему и отчитаюсь.  Скорее всего придется CV поиграться. Или тупо передрать их из параметров выходов 1 и 2.
А освещение кабины это слишком жирно на таком этапе. В дальнейшем может :)

Отвечаю с запозданием, я как новичок пока на модерации перед опубликованием.
Я не волшебник, я только учусь

Оффлайн Aleksej_Rostov

  • Старожил
  • ****
  • Сообщений: 250
  • Репутация: +12/-0
  • Откуда: Ростов-на-Дону
  • Имя: Алексей
Re: Установка локомотивного декодера
« Ответ #86 : 09 Февраля 2021, 00:09:58 »
Часть проблемы решена, есть красный свет. Включается по F1 и F2 в любом сочетании. "Свет вперед" и "свет назад" будем копать дальше, пока не пошел. Даже не паял, пора спать.
Относительно диодов. Синий общий плюс выдает 16 вольт постоянного напряжения. После диодов как по самой первой схеме получается 12,5 Вольт. Один диод на токосъеме или 2 диода роли не играет. Ничего не вырубается. Никак вообще не влияет. предположу, что так как это переменка и токосъемные напряжения в противофазе, то роли это не играет диод отсекает часть ненужную да и все, и на минусе формируется положительное напряжение, которое и используется для эффектов.

А вообще сам декодер мне понравился несколько раз перечитал Мануал и понял, что он хорош. Если не заленюсь выложу фотоотчет или видео по оцифровке лока. Наснимал на каждом этапе, кому интересно могу на вацап. Чем дело с прожектором по ходу движения тоже отпишу.  Ну а по программированию параметров эффекта думаю еще понадоедаю.
Я не волшебник, я только учусь

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 2041
  • Репутация: +174/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Установка локомотивного декодера
« Ответ #87 : 09 Февраля 2021, 07:42:58 »
Зачем вацап, сюда выкладывайте, другим пригодится.
N СЖД III - IV

Оффлайн Aleksej_Rostov

  • Старожил
  • ****
  • Сообщений: 250
  • Репутация: +12/-0
  • Откуда: Ростов-на-Дону
  • Имя: Алексей
Re: Установка локомотивного декодера
« Ответ #88 : 09 Февраля 2021, 07:54:12 »
Выложу, видео подработаю, а то там много повторяющегося. Первый раз-то все в диковинку понаснимал лишнего.
« Последнее редактирование: 09 Февраля 2021, 09:48:07 от Aleksej_Rostov »
Я не волшебник, я только учусь

Оффлайн Сергеевич

  • Ветеран
  • *****
  • Сообщений: 1443
  • Репутация: +136/-34
  • мӧҗҥҩ ҧрѻҫҭҩ мӥҫҭҿӄѣ Ӥ.Ҟ.Ҫ.
  • Откуда: 13 верста У.Г.Җ.Д.
  • Имя: Ҝѻӊҫҭѩңҭӥԋъ
Re: Установка локомотивного декодера
« Ответ #89 : 09 Февраля 2021, 09:55:02 »
Уже 20 лет, как не меняется схема подключения 6-контактного декодера, а мы до сих пор ведём дебаты на эту тему...
Серега даже больше, но все равно того, кто придумал этот огрызок нужно линчевать.  :threaten: проблем от него больше, чем пользы. из-за сэкономленного общего провода на освещение, т.к. разные производители слишком вольно трактуют как нужно генерировать фантомный общий плюс/минус через раму.  в этом плане старый фляйшман , особенно в 1:87, очень геморный - с мотором шайбой, который электрически почти не разделим с рамой.
Часть проблемы решена, есть красный свет. Включается по F1 и F2 в любом сочетании. "Свет вперед" и "свет назад" будем копать дальше, пока не пошел.
Относительно диодов. Синий общий плюс выдает 16 вольт постоянного напряжения.
А вообще сам декодер мне понравился несколько раз перечитал Мануал и понял, что он хорош.
вопрос на засыпку: лампы были "заземлены" или  общим плюсом или общим минусом на раму или нет? а светодиоды вы изолировали от рамы?
на декодере площадка "+20" напряжение на ней формируется самим декодером - изолированно от рельс, но зависит от напряжения на них, НЯП примерно минус 2 вольта
Их три версии на одной плате Lite, Standart и Professional, в первой всего один доп. выход не считая веред/назад.
Диоды нужны исключительно в случае подключения светодиодов анодами к одному из рельсов (контакты 3 и 4).
эти диоды на раму подают плюс с рельс, возможно стоит проверить все "заземления" на  раме и за изолировать всё лишнее?
