Установка локомотивного декодера

[Andrei17]

К сожалению инструкции нету .Придется в инете поискать.
... и добавил:Правая сторона токосъема , отличается полярностью?

[bav]

http://www.1zu160.net/digital/einbaubsp/arn-e03.php

[Andrei17]

 Всем добрый вечер. Коллеги подскажите вот какая задачка.Установил декодер модельдепо арт 341001 в лок, прошил адрес и получил медленный разгон и большой выбег при торможении.Как это регулируется?При задании количестаа ступеней регулировки скорости при прошивке декодера?

[Knallfrosch]

Ускорение прописывается в CV3. Значения от 4 (без задержки) до 255. По умолчанию - 40

Торможение прописывается в CV4. Значения от 2 (без задержки) до 255. По умолчанию - 35

Тут есть инструкция к декодеру: http://www.modelldepo.ru/dcc/index.php?current_folder=13

[Andrei17]

А прописывается значения CV тоже через мультимаус?

[Knallfrosch]

А прописывается значения CV тоже через мультимаус?

Конечно. Почитайте инструкцию к нему - полезная вещь.

[Andrei17]

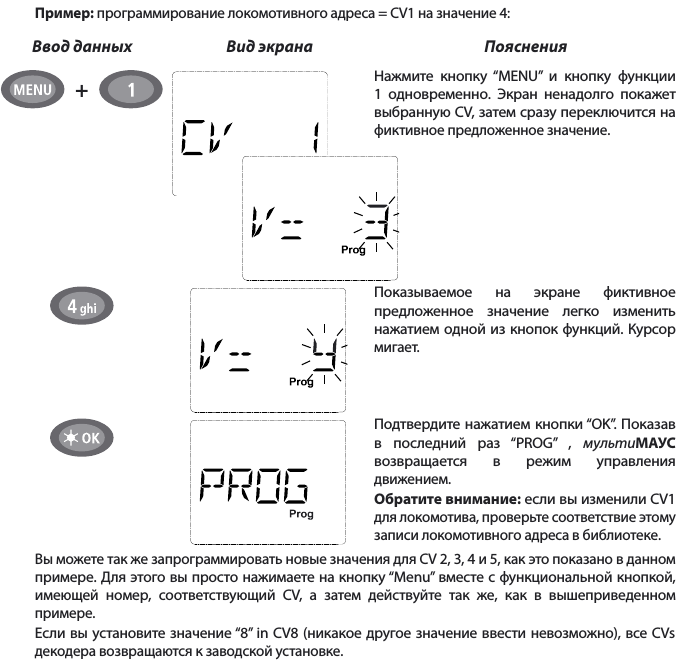

Спасибо. На картинке программирование адреса лока , а для записи минимальной скорости сочетание кнопок- Menu+2, максимальной скорости -Menu+3, при этом на дорожке стоит лок в декодер которого необходимо записать значение ?

[Сергеевич]

А прописывается значения CV тоже через мультимаус?

да.
это просто. нажмешь одновременно две нижние кнопки "стрелка вверх" и "меню" - войдёшь в сервисное меню, выбрать пункт "program CV", и далее просто  номер ЦВ и значение. действует на любую ЦВ до 256 или до 1024 смотря какая версия прошивки мыши.
либо простое программирование одновременно  две кнопки "меню" и цифра от 1 до 9 (номер ЦВ) и далее значение этой ЦВ. только до 9
http://www.roco.cc/en/service/downloads/98-0-0-0-0-0-0-007005-0/index.html

[Andrei17]

Спасибо .Попробую

[Andrei17]

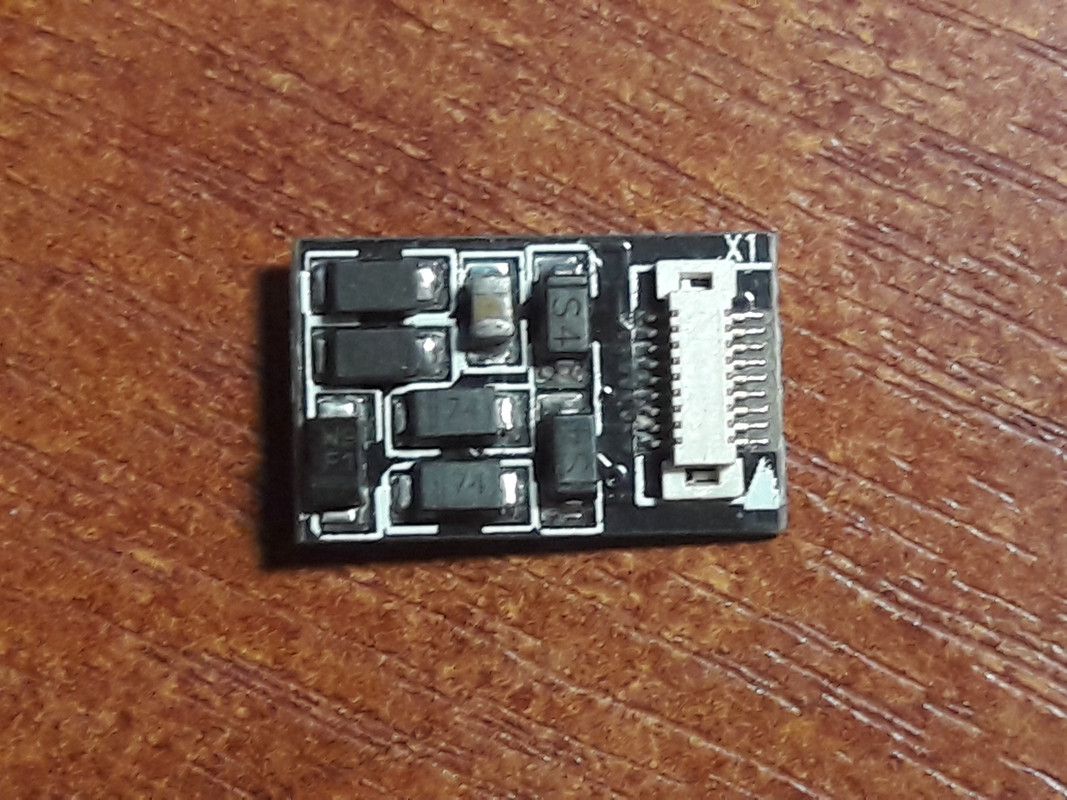

Всем добрый вечер!Коллеги подскажите в локомотиве  в заводской  установке плата с разъемом next18. Можно определить это аналоговая заглушка или цифровой декодер? Фото прилагаю

[HObbyTT-N]

если есть конденсатор,то декодера быть не должно.

[Andrei17]

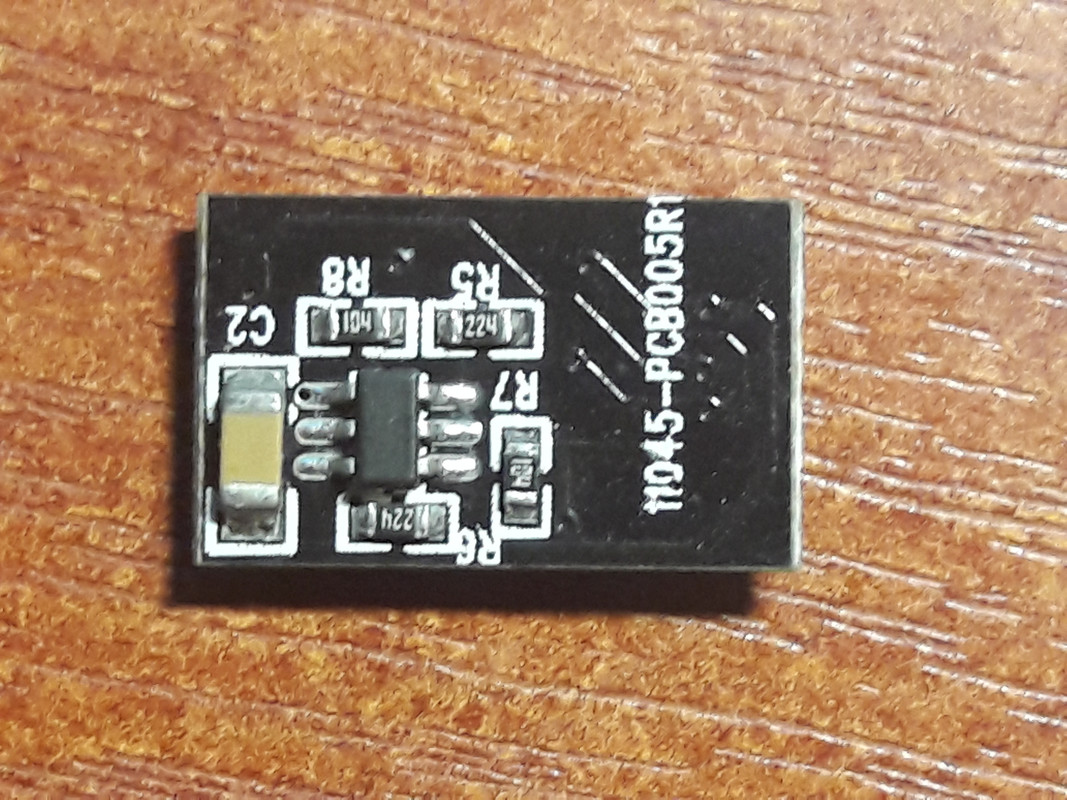

Я правильно понял ,обозначение конденсатора на фото С2?

[Равнодушный кот]

Это заглушка, ибо контроллера не видно, а стоят одни диоды (ну, почти)

[Andrei17]

Спасибо!

[Aleksej_Rostov]

Доброго времени суток!
Пробую оцифровать локомотив Tomix, декодер modelldepo LSH Micro Ver 2.2.5. Локомотив побежал, и вперед и назад, но не получается запустить чтобы работал прожектор вперед и назад. Схему по инструкции спаял, однако свет не работает, ни вперед, ни назад. Командная станция Z21. Понятно, что возможно надо подправить параметры декодера, но первый раз оцифровываю и боюсь его спалить (один уже получилось). По умолчанию параметры CV настроены, что должен плавно загораться. То есть устраивает. Схему приобщил.
Плечи диод, сопротивление, 2 светодиода проверял кроной, светятся и вперед и назад. Декодер с разъемом, на плате есть точка от которой на декодерах без разъема идет общий синий  +20 Вольт (схема одна думаю разницы нет с разъемомо или нет. Подпаялся к ней с горем пополам (маленькая очень), сделал отвод проводов, дальше планирую от 3 и 4 выхода отводы сделать и буду с тестером искать напряжение, может на них завешу свет. Смущает что в локомотиве лампы, а я ставлю светодиоды, может схему подключения модифицировать надо? Подскажите, что я не учел? Заранее благодарен.

Забыл подписать на рисунке 3 и 4 выходы токосъем
