Установка локомотивного декодера

[bav]

Она и есть одна.
Лампы две, к каждой надо дать питание.

[Andrei17]

Александр ,я правильно понял,что необходимо от конца синего провода пустить два провода на лампочки ?

[bav]

Да. Я картинку обновил.

[Andrei17]

Спасибо большое!Попробую

[Andrei17]

Коллеги, подскажите где можно почитать про установку декодера nem 651 в локомотив   без разъема

[Knallfrosch]

Коллеги, подскажите где можно почитать про установку декодера nem 651 в локомотив   без разъема

А что именно интересует?

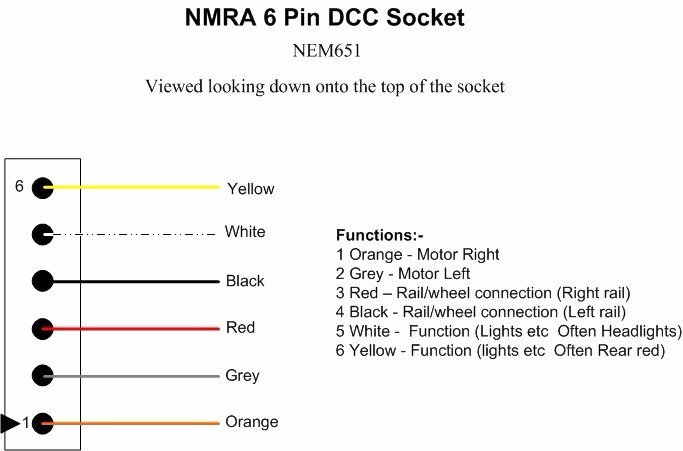

Распайка:


[Gematogen]

Ничего особенно сложного.
Надо только учесть несколько моментов.
1 - не забыть отсоединить мотор от токосъёма, в том числе электрический контакт с шасси.
2 - если есть синий провод, использовать его для подключения света.

[Кёф]

Andrei17, коллеги верно подсказывают!
Я уверен, что Вам не просто нужно подключить, а ещё и в теме разобраться.
Посмотрите пожалуйста прилагаемую ссылку: http://www.dccconcepts.com/wp-content/uploads/2016/02/A-DCC-Advice-12-Decoder-Wiring-Colour-Codes-Connectors-and-More-2014.pdf

Там мне понравилось, что всё хорошо проиллюстрировано и чётко  даны все необходимые нюансы. Ну и в переводчик можно всё копипастить.

[Andrei17]

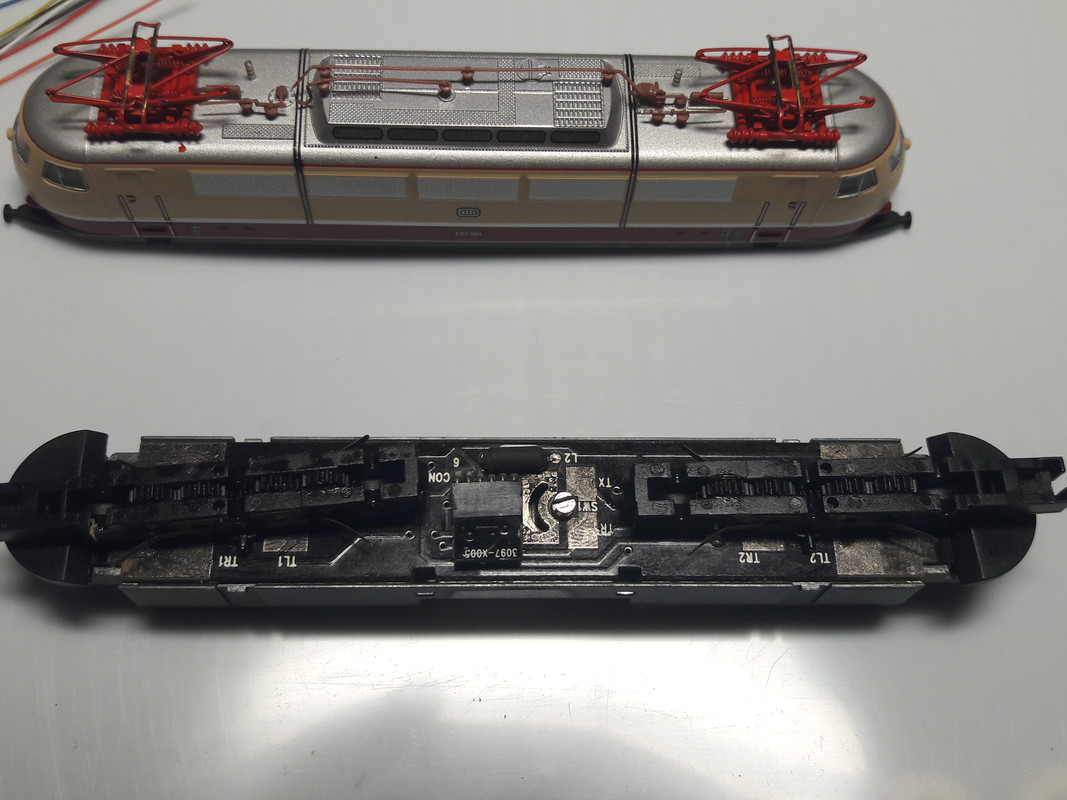

Спасибо всем ,прочитал рекомендованные пособия и инструкции и решил попробывать  установить декодер в локомотив E03 от  Арнольда. Думал, что разъема нет ,а он оказывается есть (фото 1) снизу между тележками закрытый закрытый кожухом подвагонного оборудования ,но места под декодер явно не хватает,остается выводить наверх декодер и прятать в яму привод тележки ,но остается не совсем понятно как протащить провода снизу в верхнюю часть лока. Правильный ли ход мысли? Может кто подскажет ,а то то не хочется поломать лок. Извиняюсь за банальные вопросы

[Lem]

Может пропустить через выемку для маховика с карданом в раме...

[Gematogen]

Если Вы дружите с паяльником, выпаивайте разъём и ставьте декодер на его место.

[Andrei17]

Спасибо хорошая идея. Остается вопрос с какой стороны  начать паять красный желтый и тд провода ?

[Gematogen]

Я думаю, что CON означает коннектор, а 6 - номер вывода.
Но для надёжности я бы прозвонил или визуально проследил дорожки.

[Andrei17]

И еще вопрос, назначение винтика поворотного рядом с разъемом под декодер ?После пайки он должен занимать определенное положение?
... и добавил:отправил сообщение непрочитав ответ

[Gematogen]

А инструкция есть? КМК - самый простой и верный способ.
Винтик обозначен как переключатель. TR скорее всего правая сторона токосъёма, а TX - мотор. Но это только предположения.
