вдруг кому то надо...
Спасибо, Дмитрий! Интересно и полезно!
![Смеющийся ;D](https://www.forum.nscaleclub.ru/Smileys/my/grin.gif)
Сборники интересны в первую очередь тем, у кого "планов громадьё"!
НО...
Если не спеша, внимательно рассмотреть некоторые планы, представить себе варианты движения, ландшафты, возможные ракурсы и т.п., то почти в каждом плане можно обнаружить что-то интересное и для себя полезное.
![Смеющийся ;D](https://www.forum.nscaleclub.ru/Smileys/my/grin.gif)
Лично меня в бОльшей степени интересуют схемы (проекты) макетов от самых компактных до так называемых "дверного формата", т.е. площадью 1-1,5 кв м.
В первом (из четырёх представленных) сборнике нашёл для себя кое-что, что заслуживает на мой взгляд более пристального рассмотрения.
![разглядываю :lupa:](https://www.forum.nscaleclub.ru/Smileys/my/lupa.gif)

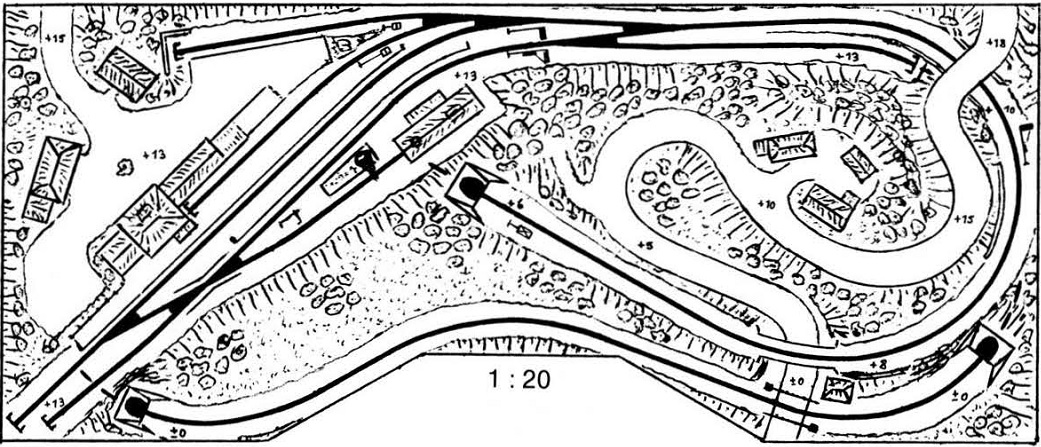

Стр.2 Н0 2,95 х 1,25. "...С тупиковой станцией и Парадным путём".
В пересчёте на N вполне себе комнатный размер.
![](http://i.postimg.cc/KjCCX5KQ/2-1-1.jpg)
![](http://i.postimg.cc/9fcKj0M3/2-1-2.jpg)
Попытка перевода сопроводительного текста:
(прошу сильно не пинать Яндекс-переводчика за корявый и чуть-чуть подправленный перевод
![Улыбка :)](https://www.forum.nscaleclub.ru/Smileys/my/smiley.gif)
!)
ln эта конструкция представляет собой второстепенную линию с простой тупиковой железнодорожной станцией. Путь, проходящий на переднем плане, в первую очередь служит для возвращения поездов, которые вошли в разворотную петлю. Кроме того, этот маршрут также может быть использован как "парадный путь", а именно, как кольцевой "овал" с "теневым вокзалом", расположенным в задней части нижнего уровня макета.
Для улучшения внешнего вида применены радиусные стрелки, минимальные радиусы 480 мм и переходные кривые. Эта путевая схема позволяет, несмотря на небольшую площадь макета, выполнять интересные операции движения...

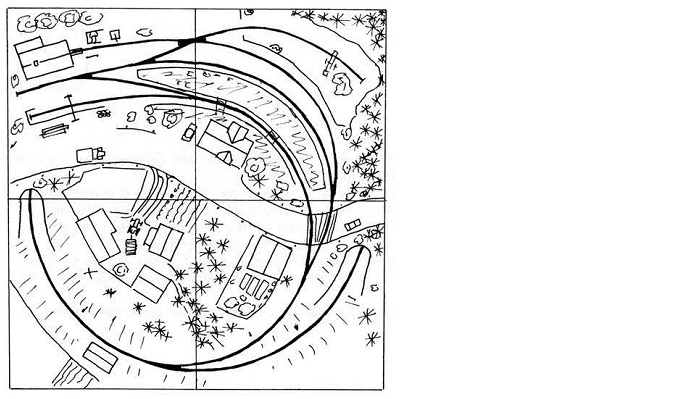

Стр.37 Н0 1 х 1 м "1 кв м железной дороги"
![](http://i.postimg.cc/k5pQyM23/37-1.jpg)
Этот план показывает, что даже в самом небольшом пространстве можно построить удовлетворительную модель (в самом широком смысле). На этой небольшой площади здесь изображен тупиковый вокзал второстепенной железнодорожной линии с путевым развитием и локомотивным депо. Но есть и "парадный круг", в который, под железнодорожным вокзалом, можно спланировать даже двухпутную теневую станцию.

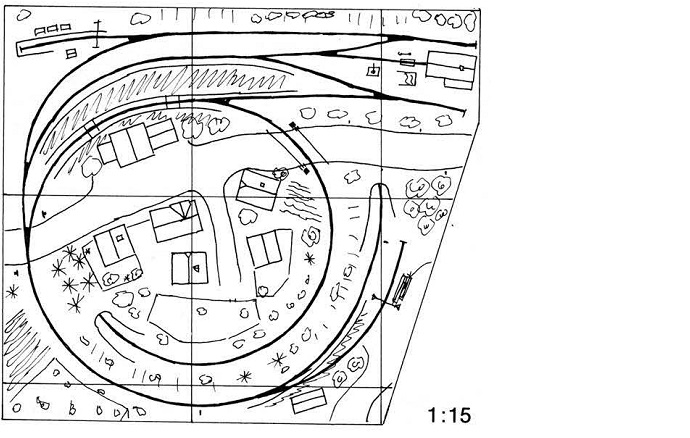

Н0 1,25 х 1,10 "...немного больше времени в пути"
![](http://i.postimg.cc/qMrp78jS/37-2.jpg)
Благодаря сложенному вдвое маршруту здесь путь более длинный. В дополнение к комбинированной транзитной/конечной станции с погрузо-разгрузочным тупиком и депо также планируется остановка на экипировочной площадке. Операции движения могут быть оформлены достаточно интересно. Кроме того, под железнодорожным вокзалом еще и трёхпутная теневая станция способствует разнообразию. Так что, несмотря на "величину" макета, удивительно много возможностей для эксплуатации.
Стр.13 N 0,90 x 0,70 - 2,25 x 0,90 - 2,80 x 1,50 "Растущий макет"
После долгого планирования и интенсивного изучения многих моделей железнодорожных работ во мне созрело решение построить N-макет с дополнительным железнодорожным характером и естественными пейзажными формами. Поскольку строительство займет много времени, я решил запланировать растущий макет в три очереди строительства. Каждая очередь строительства должна быть функциональной полной системой с детальным исполнением и оформлением.
Временная эпоха - период германской железной дороги (DRG). Поэтому движение поездов осуществляется только паровозами. Возможно, двухпутная магистраль в последней очереди строительства будет позже электрифицирована, чтобы создать возможность использования интересных старых электровозов.

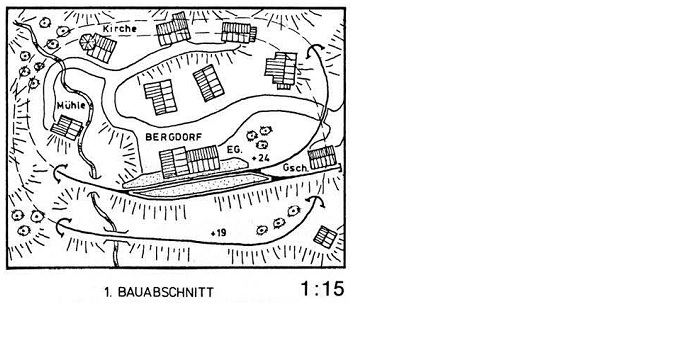

1-я очередь:
![](http://i.postimg.cc/pT8HBZ2f/13-1.jpg)
Главной темой является второстепенная железная дорога, которая проходит в первой очереди строительства горного вокзала "Шенрид". Разъезд позволяет осуществлять небольшую маневровую работу, в том числе перестановку локомотива. В дополнение к короткому "парадному" пути этот уровень макета предлагает разъезд в тоннеле.

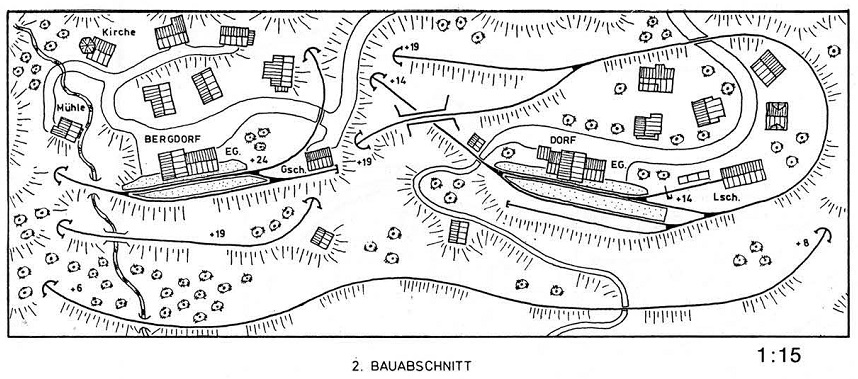

2-я очередь:
![](http://i.postimg.cc/d1GbCVBn/13-2.jpg)
(Схемы скрытых участков см. в файле .pdf)

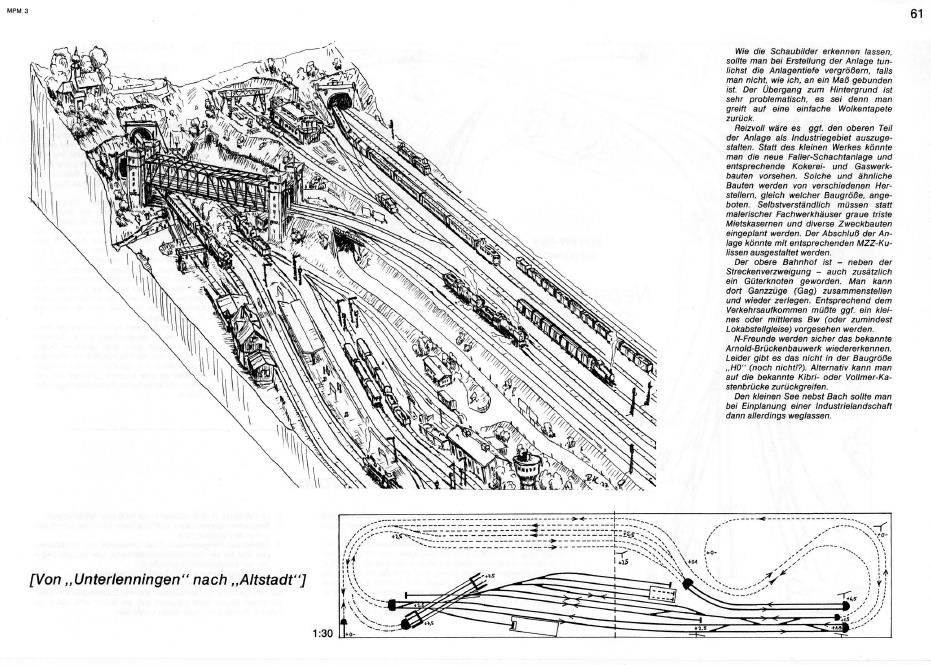

Во второй очереди строительства существующий двойной овал горной трассы перекручивается в петлю. Через виадук, соседняя дорога достигает места "Unterlenningen". Кроме обгонного пути и тупика, здесь есть еще и локомотивный сарай и угольная погрузка. После прохождения этого загородного вокзала под виадуком после туннеля следует длинный одноколейный парадный путь. Он заканчивается в туннеле в разворотной петле. Таким образом, в качестве путевой схемы получается однопутная второстепенная линия с возвратными петлями с обоих концов.

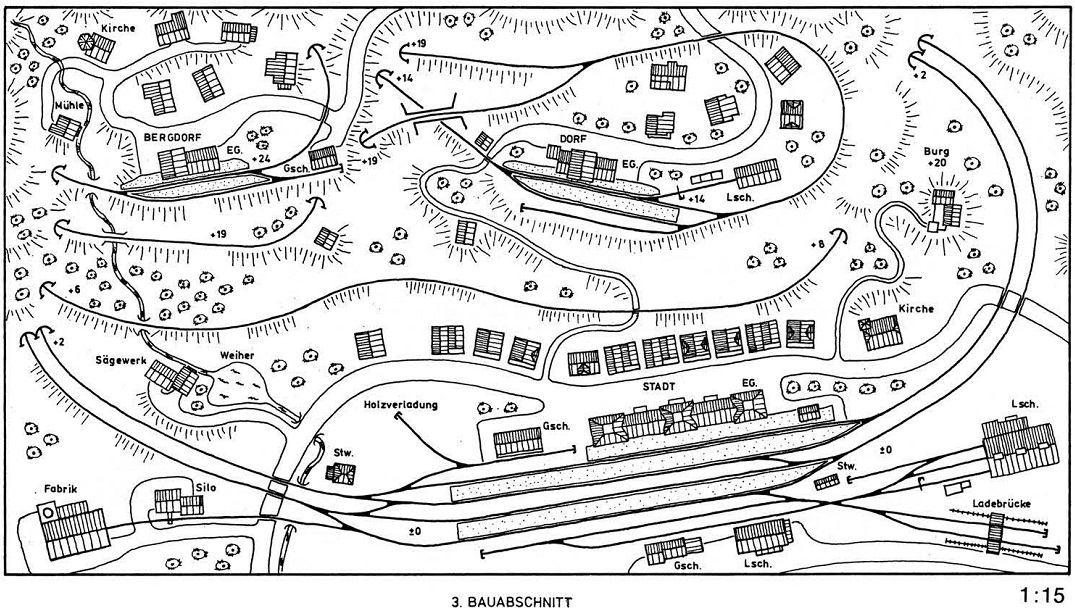

3-я очередь:
![](http://i.postimg.cc/wMHSQY4z/13-3.jpg)
Третий этап строительства с городской зоной состоит из двухпутной магистрали, которая также позволяет устанавливать длинные пассажирские и грузовые поезда. Городской вокзал с двумя платформами обеспечивает маневровую работу и место для небольшого локомотивного депо. В то время как внутренняя колея главной линии имеет скрытое примыкание к второстепенной линии, внешняя колея проходит через теневую станцию для обмена комплектами поездов.
