ПБ21
« : 03 Июня 2023, 14:56:00 »
Когда я только пришел на этот форум, начитался статей от местных умельцев про переделку моделей зарубежного производства в модели отечественного подвижного состава. У меня тоже руки зачесались и, несмотря на отсутсвие какого-либо опыта в этом деле, взялся я сразу за сложный проект переделки стендовой модели паровоза Су от Дельпрадо в ходовую модель на основе модели паровоза Br23 от Arnold. Описаны мои потуги в этой теме
Потом я увидел, что результат работы меня совсем не устраивает, отложил проект в долгий ящик, а сам переключился на стройку Ов.
Время от времени вспоминал про ту недоделанную Сушку и думал, чтобы можно было с ней сделать.И придумал сделать на основе ходовки от Арнольда ходовку для модели электровоза ПБ21. Межосевое ведущих колес и их количество и них совпало, нужно было только поменять колеса, уж очень они у ПБ21 специфического вида. А также добавить по двухосной тележке спереди и сзади от ведущих колес.
Тележки и колесные диски нарисовал и попросил напечатать Игоря Шаграта, с чем он великолепно справился.
Бандажи выточил по напечатанным дискам из латуни. Сменив колеса на осях, заметил, что требуется изолятор с одной стороны иначе на кривых колеса будут замыкаться об раму, поставил для этого между колесами и рамой пластиковую пластинку.
Затем добавил токосьем из латунных проволок, припаянных к текстолитовой пластине. Добавил латунный груз. И нужной длины поводки для тележек, чтобы выдержать межосевые расстояния. И вуаля, как говорил один персонаж.
Вот так ходовка выглядила после переделки под Су

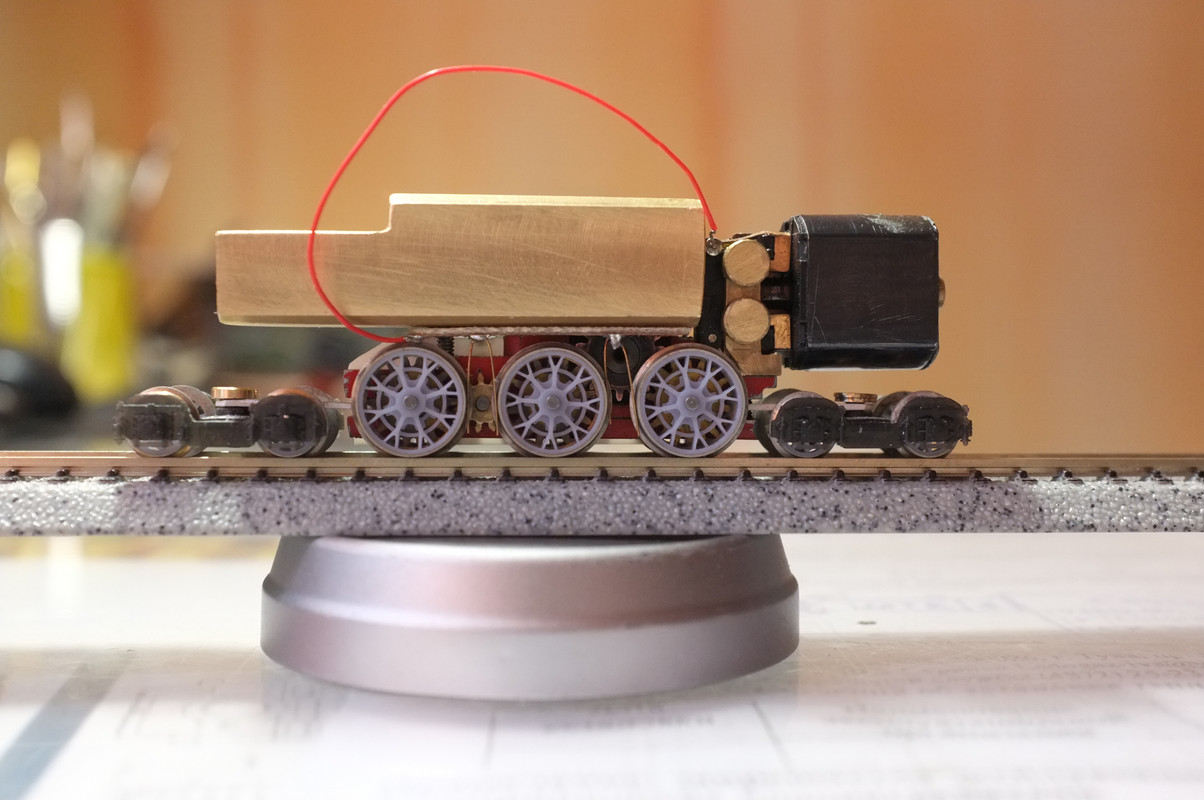

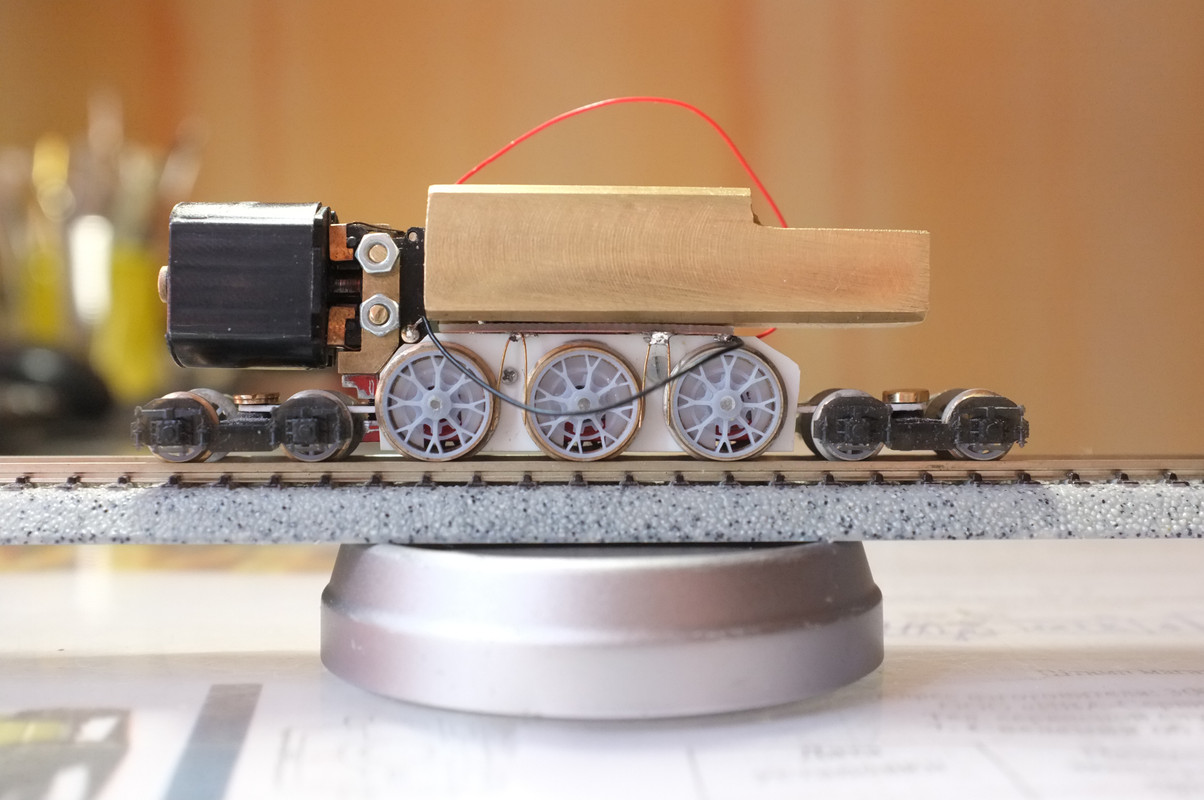

А так после переделки под ПБ21





На самом деле работа заняла много времени и еще далека до завершения. Будет оцифрована, предусмотрено место в балласте под декодер.
Вызывает опасение, что по высоте может не поместиться в корпус, хотя по предварительным прикидкам должен. Иначе придется подрезать сверху балласт.  Но можно его добавить над одной из тележек.
Из-за близкого расположения ведущих осей и их небольшого поперечного хода кривые проходятся только довольно пологие, Като 315, меньше не пробовал.
Ну, теперь можно и за 3д модель корпуса браться.





N СЖД III - IV

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 6886
  • Репутация: +292/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: ПБ21
« Ответ #1 : 03 Июня 2023, 15:08:42 »
Ого! Массивная штуковина. Колеса и правда необычные… :lupa:

Оффлайн konstantin 1978

  • Ветеран
  • *****
  • Сообщений: 2851
  • Репутация: +264/-10
  • Откуда: город-герой Москва
  • Имя: Константин
Re: ПБ21
« Ответ #2 : 03 Июня 2023, 15:54:07 »
Похвально!

Оффлайн bav

  • Постоялец
  • ***
  • Сообщений: 189
  • Репутация: +30/-2
  • Откуда: Москва
  • Имя: Александр
Re: ПБ21
« Ответ #3 : 03 Июня 2023, 18:32:38 »
Колеса и правда необычные…

З.Ы.
O.Z "raising" тульского завода.
С покраской в Италии.

Без обид.

Респект  :o

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1903
  • Репутация: +150/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: ПБ21
« Ответ #4 : 04 Июня 2023, 16:42:42 »
Проверил на малых радиусах, ездит, но S кривых лучше избегать.
N СЖД III - IV

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 1798
  • Репутация: +86/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Re: ПБ21
« Ответ #5 : 09 Июня 2023, 17:20:55 »
но S кривых лучше избегать
Евгений, ход так прямо великолепный!

S-кривые, тут где-то обсуждали - не могу найти, но запомнилось, что по NEM они вообще вне закона.
Теперь конечно Вам потрудиться нужно, чтобы ещё на малых радиусах вылеты тележек не цепляли за корпус. Но ведь тележки чисто декоративные, поэтому уверен, что всё получится, кажется вы уже решали такую проблему.

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1903
  • Репутация: +150/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: ПБ21
« Ответ #6 : 09 Июня 2023, 22:13:43 »
С вылетом тележек проблем быть не должно, в корпусе под них есть свободные ниши.
