Перестановка мотора
« : 25 Июня 2023, 22:28:39 »
Всем привет!
Столкнулся с проблемкой.
Проверял модельку, сильно грелся мотор и останавливался.
Купил новый на алишке.
Но, ступил, когда проверял перед покупкой старый мотор и его щетки не сфоткал как он стоял на модели и, главное как к щеточным узлам крепились контактные пластинки.
Одна, которую никак не могу приспособить на фото лежит отдельно.
Там по идее каждый щеточный узел через эти пластинки должен соприкасаться с разными половинками груза, через которые от коллпар подается напряжение от рельс.
Когда креплю эту пластинку к узлу она касается обеих половинок груза, а значит буду иметь КЗ.

Инструкции по разборке и профилактике нет и в инете не нашел, есть единственное видео, где ругают шестеренки, но мои нормально крутятся.
Нужен совет по правильной сборке.
Можно конечно выбросить эту пластинку и через припой проводка соединить, но хотелось бы как было.





Оффлайн will

  • Ветеран
  • *****
  • Сообщений: 1020
  • Репутация: +11/-0
  • Откуда: Оренбург
  • Имя: Игорь
Re: Перестановка мотора
« Ответ #1 : 26 Июня 2023, 17:08:34 »
Двигатель вставляется в верхнюю часть шасси вот в таком положении как лежит или развернут на 90 гр.?

Оффлайн Юрич

  • Ветеран
  • *****
  • Сообщений: 565
  • Репутация: +23/-0
  • Откуда: Москва
  • Имя: Сергей
Re: Перестановка мотора
« Ответ #2 : 26 Июня 2023, 17:53:20 »
Привет Игорь.
Вот как лежит, так и вставляется.

Оффлайн will

  • Ветеран
  • *****
  • Сообщений: 1020
  • Репутация: +11/-0
  • Откуда: Оренбург
  • Имя: Игорь
Re: Перестановка мотора
« Ответ #3 : 26 Июня 2023, 22:09:14 »
Когда креплю эту пластинку к узлу она касается обеих половинок груза
Я эту ходовку не знаю и по фото не очень понятна конструкция. Но если концы этих контактов на одну сторону движка - то как происходит касание двух половинок шасси, по идее должны касаться только одной половины. Возможно они должны смотреть на противоположные стороны и тогда касание будет двух разных частей?

Оффлайн BR95009

  • Ветеран
  • *****
  • Сообщений: 519
  • Репутация: +31/-1
    • www.br95009.ru
  • Откуда: Москва
  • Имя: Дима
Re: Перестановка мотора
« Ответ #4 : 27 Июня 2023, 09:52:50 »
Юрич, поищи в инете по ключевым словам "фирма артикул umbau". Смотри фотки.
IIm, G, H0, H0m, H0e, N. MMH0. WWW.BR95009.RU

Оффлайн HObbyTT-N

  • Ветеран
  • *****
  • Сообщений: 1514
  • Репутация: +34/-1
  • N--Die ideale spur!
  • Откуда: Севастополь
  • Имя: Андрей.
Re: Перестановка мотора
« Ответ #5 : 27 Июня 2023, 10:02:29 »
Почти все модели сконструированы по единому принципу-- токоведущая литая рама из 2-х половин,разделённая изолирующими вставками.Мотор касается половин рамы крышками щёточных узлов,получая питание напрямую,либо изолируется и запитывается от контактов платы аналогового\цифрового управления.


... и добавил:
https://www.youtube.com/watch?v=cRDabjFwyv0&pp=ygUNamFhYm9iYWNobWFubg%3D%3D

Оффлайн Юрич

  • Ветеран
  • *****
  • Сообщений: 565
  • Репутация: +23/-0
  • Откуда: Москва
  • Имя: Сергей
Re: Перестановка мотора
« Ответ #6 : 27 Июня 2023, 15:22:55 »
Почти все модели сконструированы по единому принципу-- токоведущая литая рама из 2-х половин,разделённая изолирующими вставками.Мотор касается половин рамы крышками щёточных узлов,получая питание напрямую,либо изолируется и запитывается от контактов платы аналогового\цифрового управления.


... и добавил:
https://www.youtube.com/watch?v=cRDabjFwyv0&pp=ygUNamFhYm9iYWNobWFubg%3D%3D

Видел видео, там обсасывается проблема с шестеренками, тут подсмотрел только что вроде снизу ставиться пластинка с коротким контактиком, ее я поставил, а вот с длинным, ту что на фото отдельно и так и сяк, всяко замыкает обе половинки груза, не сходится тетрис

... и добавил:
Юрич, поищи в инете по ключевым словам "фирма артикул umbau". Смотри фотки.

Гляну,  пасибо

Оффлайн HObbyTT-N

  • Ветеран
  • *****
  • Сообщений: 1514
  • Репутация: +34/-1
  • N--Die ideale spur!
  • Откуда: Севастополь
  • Имя: Андрей.
Re: Перестановка мотора
« Ответ #7 : 05 Июля 2023, 19:42:18 »
Ну как,Сергей ? Победил ? O0

Оффлайн Aleksej_Rostov

  • Старожил
  • ****
  • Сообщений: 226
  • Репутация: +12/-0
  • Откуда: Ростов-на-Дону
  • Имя: Алексей
Re: Перестановка мотора
« Ответ #8 : 06 Июля 2023, 10:34:31 »
выложите фото мотора с той стороны, где контакт под эту пружину, если не победили.
Я не волшебник, я только учусь

Оффлайн Юрич

  • Ветеран
  • *****
  • Сообщений: 565
  • Репутация: +23/-0
  • Откуда: Москва
  • Имя: Сергей
Re: Перестановка мотора
« Ответ #9 : 06 Июля 2023, 17:51:15 »
Всем привет, пока не победил, отвлекает дача со внуками. Думаю что в выходные выложу фотки

Оффлайн Юрич

  • Ветеран
  • *****
  • Сообщений: 565
  • Репутация: +23/-0
  • Откуда: Москва
  • Имя: Сергей
Re: Перестановка мотора
« Ответ #10 : 09 Июля 2023, 19:05:48 »

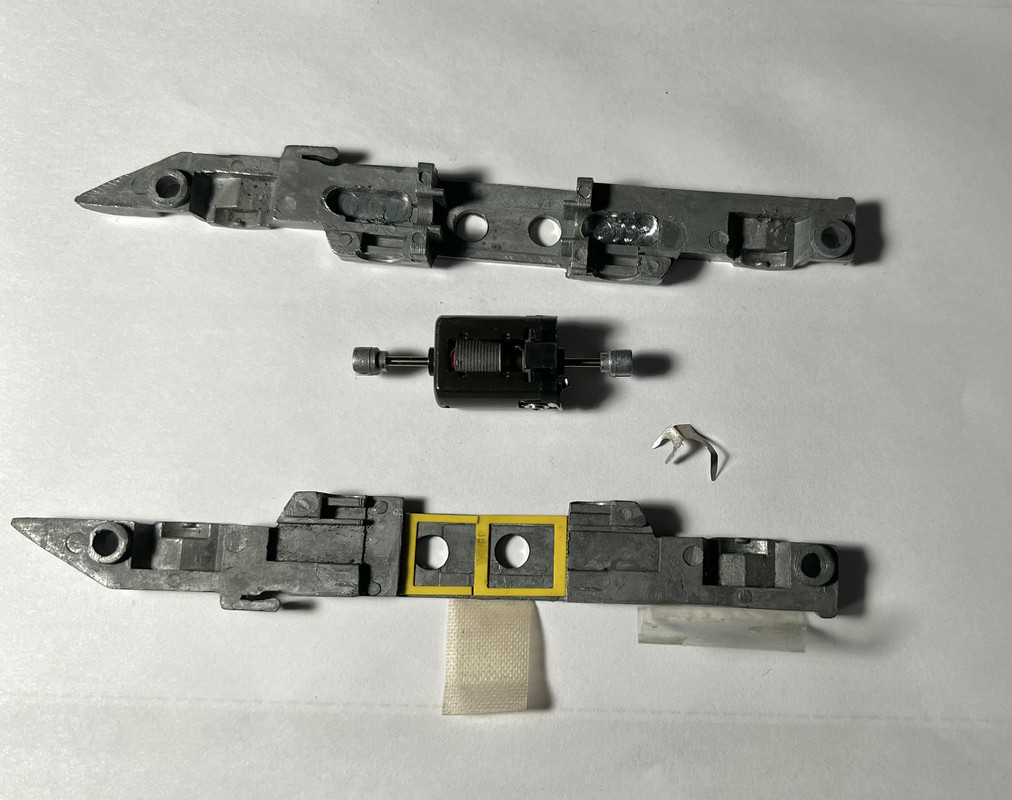

Вот сфотал как по идее контакты могут стоять, но в данном варианте длинный язык касается обеих половинок, то есть коротит








Оффлайн will

  • Ветеран
  • *****
  • Сообщений: 1020
  • Репутация: +11/-0
  • Откуда: Оренбург
  • Имя: Игорь
Re: Перестановка мотора
« Ответ #11 : 09 Июля 2023, 22:33:15 »
А другой контакт изначально так был изогнут? Они эти контакты вообще родные?

Оффлайн Юрич

  • Ветеран
  • *****
  • Сообщений: 565
  • Репутация: +23/-0
  • Откуда: Москва
  • Имя: Сергей
Re: Перестановка мотора
« Ответ #12 : 10 Июля 2023, 02:10:42 »
да, прямо так их снял

Оффлайн мобидик

  • Постоялец
  • ***
  • Сообщений: 83
  • Репутация: +4/-2
  • Откуда: Новосибирск
  • Имя: Михаил
Re: Перестановка мотора
« Ответ #13 : 10 Июля 2023, 07:10:10 »

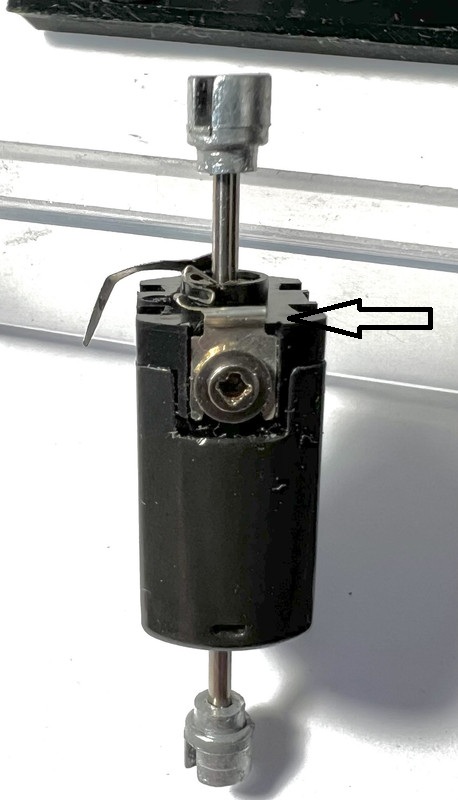

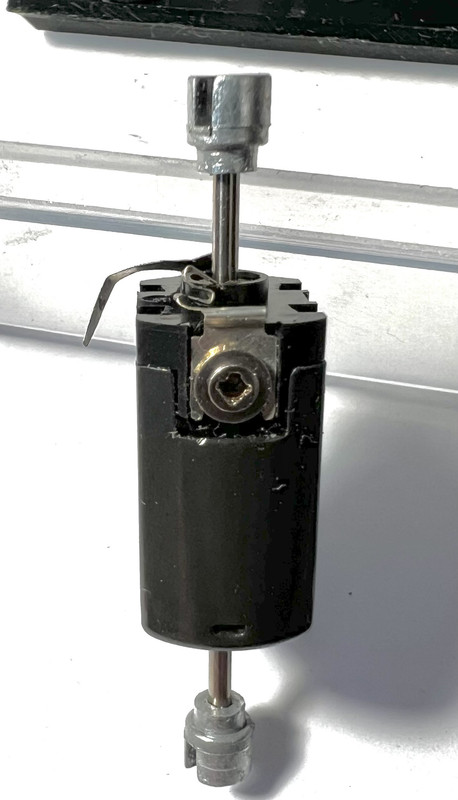

Судя по конструкции, один из контактов изогнут неправильно (тот который согнут пружиной). Они должны длинными концами быть развернуты на разные стороны мотора, а с торца мотора нужна прокладка типа пластиковой шайбы или изоленты отделяющей контактную группу от половин рамы. На первом фото видно, что ранее этот контакт был изогнут в противоположную сторону, над головкой винта, и под винтом был развернут на 180 градусов. Лепесток, естественно нужно выпрямить и согнуть как у второго контакта.


Оффлайн will

  • Ветеран
  • *****
  • Сообщений: 1020
  • Репутация: +11/-0
  • Откуда: Оренбург
  • Имя: Игорь
Re: Перестановка мотора
« Ответ #14 : 10 Июля 2023, 12:26:59 »
А что, нельзя в том месте где длинный контакт коротит наклеить на него кусочек скотча? Судя по форме контактов, вряд-ли это оригинальное их состояние.
