Панельная 3-х этажка. Low Relief.
« : 02 Ноября 2023, 10:03:44 »
Идея была проверить технологию изготовления оконных рам со стёклами. Для Матроскина в этой теме.
Я немного доработал предоставленный рисунок оконных переплётов.

Чтобы не было грустно и чтобы не сильно уйти "заполночь"  взял 3 этажа фасад фантазийной панельки.
Спойлер (кликните для показа/скрытия)

В результате получился магнитик. Такого магнитика ни у кого нет!

Fig 15^

Технология - это приклеивание самоклеящейся плёнки или бумаги на прозрачный пластик от упаковок или обложек с последующим вырезанием лазером.

Для стен я использовал "бетон" из картона толщиной 2 (два) миллиметра.
Считаю, что стоит увеличить оконные проёмы немного вниз и можно вклеить уличные отливы которые ранее делались из оцинковки, а сейчас делаются из белого металла.
Для большей похожести на тонкостенные панельные дома нужно брать картон тоньше чтобы рама сидела не так глубоко. Также можно подумать о том чтобы сверху ещё вторую раму вклеивать.


Fig 00^

Картон 2 мм имитирует стену вклеил изнутри.

Fig 01^

Потом понял, что лучше вклеивать блоками по несколько этажей или даже стеной

Fig 04^

Попробовал ограду балкона сделать - 0,5 мм прорези. Чёрный картон от обложек.

Fig 05^

Прикинул, что будет серо и сделал "обои" цветными карандашами

Fig 06^

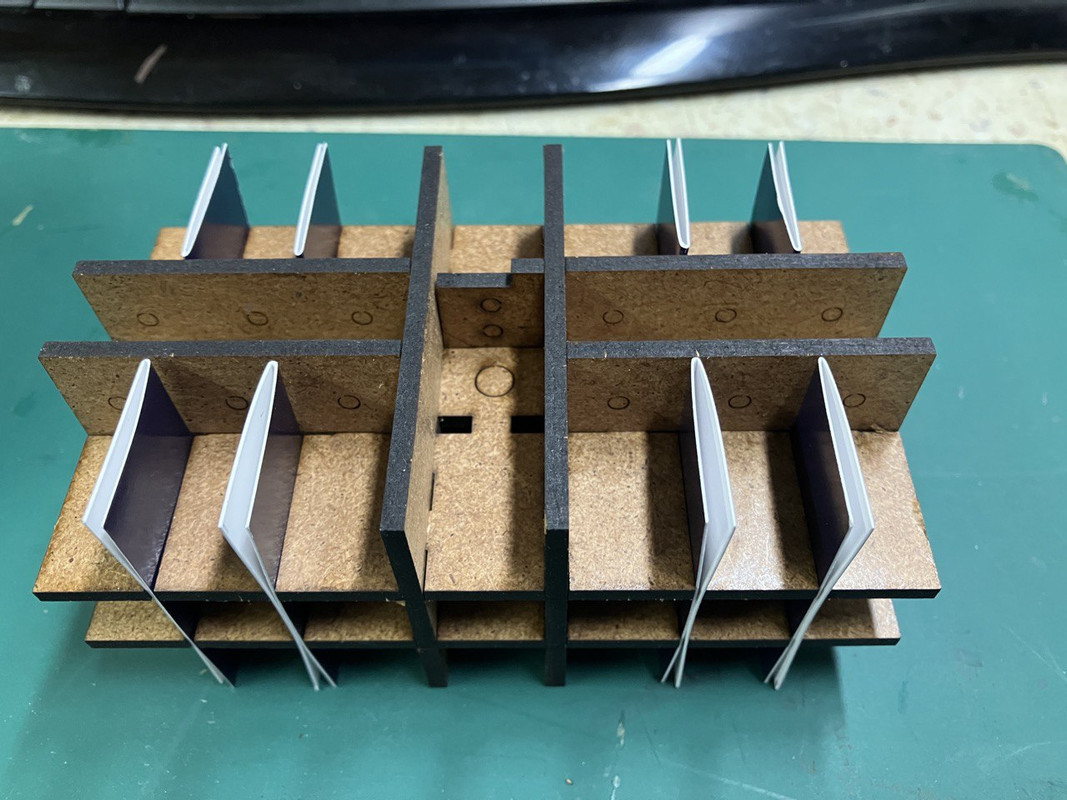

Внутри сделал перегородки чтобы свет не блуждал внутри.

Fig 07^

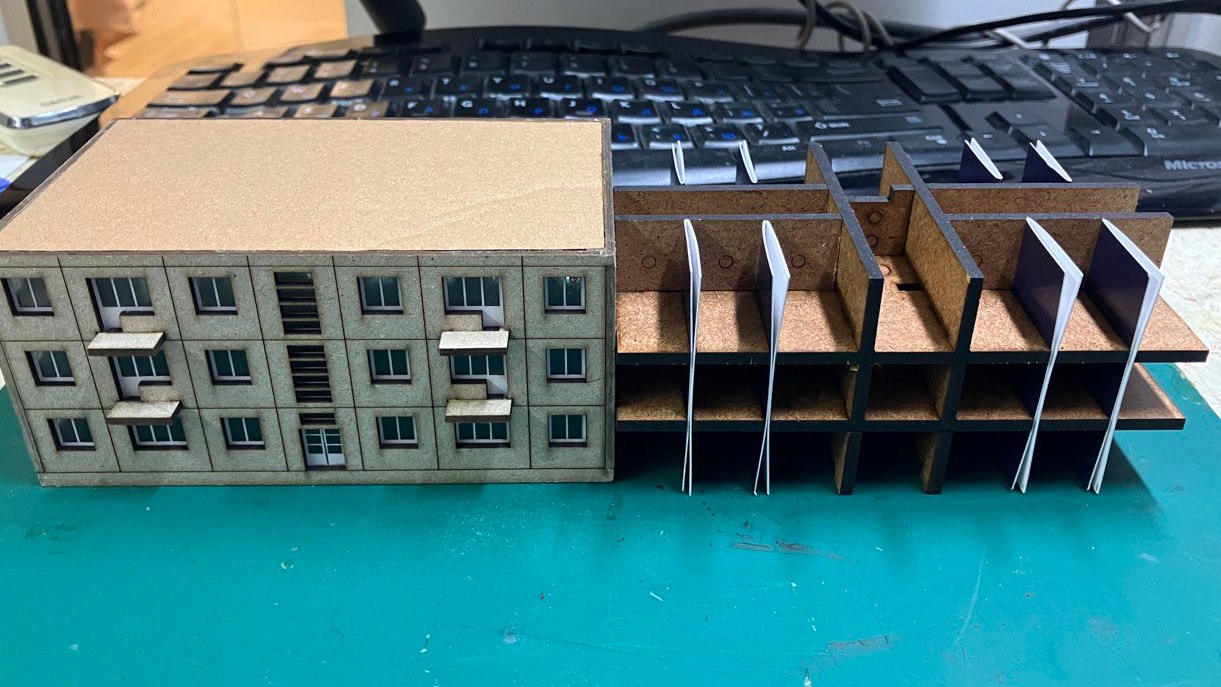

Вот такой фасад собрал. Балконные решётки вполне можно пинцетом вклеить

Fig 08^

Ну такие итоги

Fig 10^


Fig 11^


Fig 12^


Fig 13^


Fig 14^

« Последнее редактирование: 13 Ноября 2023, 10:32:22 от Кёф »

Оффлайн ШагратN

  • Ветеран
  • *****
  • Сообщений: 547
  • Репутация: +44/-0
  • Откуда: Москва
  • Имя: Игорь
Re: Панельная 3-х этажка. Low Relief.
« Ответ #1 : 02 Ноября 2023, 10:45:28 »
Дом - Зачет!
Доделать до кита - для сборки 1-2-3 подъездного и продавать :)

Куплю парочку точно :)
3Д печать - PhotonS/Mono4K/Ultra/М3. Авторам моделей - бесплатно.

Оффлайн Vatato

  • Ветеран
  • *****
  • Сообщений: 2987
  • Репутация: +52/-0
  • улыбайтесь, это всех раздражает...
  • Откуда: Tbilisi, Georgia
  • Имя: Вахтанг
Re: Панельная 3-х этажка. Low Relief.
« Ответ #2 : 03 Ноября 2023, 21:23:09 »
Можно украду идею :)
С уважением В.Э.
N scale (DC/DCC) немножко HO, Z, T-gauge

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 1965
  • Репутация: +96/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Re: Панельная 3-х этажка. Low Relief.
« Ответ #3 : 05 Ноября 2023, 01:03:29 »
Можно украду идею :)

Вахтанг!
Я выложил это в Pinterest.
https://www.pinterest.com/pin/346636502586548264/
Я покрутил вниз "сполчасика" и не увидел чтобы кто-то клеил на плёнку, и не видел чтобы применялся лазер, хотя это не точно ::).
Пользуйтесь, хороших Вам домиков  ;)



Оффлайн Vatato

  • Ветеран
  • *****
  • Сообщений: 2987
  • Репутация: +52/-0
  • улыбайтесь, это всех раздражает...
  • Откуда: Tbilisi, Georgia
  • Имя: Вахтанг
Re: Панельная 3-х этажка. Low Relief.
« Ответ #4 : 05 Ноября 2023, 16:16:45 »
Вот моя Хрущёвка

С уважением В.Э.
N scale (DC/DCC) немножко HO, Z, T-gauge

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 1965
  • Репутация: +96/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Re: Панельная 3-х этажка. Low Relief.
« Ответ #5 : 05 Ноября 2023, 17:35:45 »
Это серия 1-335. Именно такую сейчас я и делаю).
Но 3 этажа))) для экономии картона которого мало осталось)))

Оффлайн Vatato

  • Ветеран
  • *****
  • Сообщений: 2987
  • Репутация: +52/-0
  • улыбайтесь, это всех раздражает...
  • Откуда: Tbilisi, Georgia
  • Имя: Вахтанг
Re: Панельная 3-х этажка. Low Relief.
« Ответ #6 : 05 Ноября 2023, 19:07:51 »
Это серия 1-335. Именно такую сейчас я и делаю).
Но 3 этажа))) для экономии картона которого мало осталось)))
я буду печатать по этажно.
С уважением В.Э.
N scale (DC/DCC) немножко HO, Z, T-gauge

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 1965
  • Репутация: +96/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Re: Панельная 3-х этажка. Low Relief.
« Ответ #7 : 11 Ноября 2023, 00:53:04 »
Бригада переходит к сооружению стропильной системы.



Прототип:
из википедии

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 1978
  • Репутация: +155/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Панельная 3-х этажка. Low Relief.
« Ответ #8 : 11 Ноября 2023, 11:30:43 »
Неплохо. Это 2мм картон? А козырек над входом будет?
N СЖД III - IV

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 1965
  • Репутация: +96/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Re: Панельная 3-х этажка. Low Relief.
« Ответ #9 : 11 Ноября 2023, 12:07:44 »
Неплохо. Это 2мм картон? А козырек над входом будет?
Да, Евгений, картон 2 мм. Давно валялся кусок и я его почти прикончил :-[. Теперь ищу такой же т.к. не помню откуда он "подрезан":-\.

Козырёк проектом 1-335 предусмотрен был лёгкий, козырёк, отливы, кровельное железо буду пытаться имитировать как-то...

Оффлайн konstantin 1978

  • Ветеран
  • *****
  • Сообщений: 2937
  • Репутация: +271/-10
  • Откуда: город-герой Москва
  • Имя: Константин
Re: Панельная 3-х этажка. Low Relief.
« Ответ #10 : 11 Ноября 2023, 12:11:14 »
отличный результат! но пол балкона явно слишком толстый! очень сильно бросается в глаза

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 6972
  • Репутация: +299/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Панельная 3-х этажка. Low Relief.
« Ответ #11 : 11 Ноября 2023, 12:27:13 »
Ограждение это хорошо прячет, видно по первым фотографиям.

Оффлайн emd

  • Ветеран
  • *****
  • Сообщений: 897
  • Репутация: +142/-0
Re: Панельная 3-х этажка. Low Relief.
« Ответ #12 : 11 Ноября 2023, 13:26:36 »
Картон в 2 мм толщиной был в Леонардо листами 20х20, 30х30 и 10х20 см (самые выгодные 10х20 - там 187 рублей за квадратный метр выходило, остальные в 2-2.5 раза дороже). Размеры листов плавают - не точно вот 200 мм, может и 195 быть.
Он довольно плотный - 1280 г/кв.метр (такой может и нужен) клеется хорошо, но сохнет пару суток и если приложить не точно детали, то потом уже и второй раз будет верхний слой рваный. После склейки детали довольно прочные и не подвержены короблению.
Спойлер (кликните для показа/скрытия)



Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 1965
  • Репутация: +96/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Re: Панельная 3-х этажка. Low Relief.
« Ответ #13 : 12 Ноября 2023, 00:58:57 »
отличный результат! но пол балкона явно слишком толстый! очень сильно бросается в глаза
Да, верно.

... и добавил:
Ограждение это хорошо прячет, видно по первым фотографиям.
Да. Просто уже поздно было и не наклеил ограждения, а очень хотелось фото поделиться)))
Это картон неплохо расслаивается. Даже была мысль отслоить для фотосессии. Но потом решил, что слишком тонкая плита потом помешает нормально ограждение приклеить и не стал расслаивать.

... и добавил:
emd, Спасибо!
Точно!
Кажется когда-то брал в Леонардо :-*
Кажись ещё с пандемии этот лист валялся!
И нейронка в голове вызывает какие-то всплески от слова "переплётный" и "пивной" картон. И жаба помнит, что душила))). Значит точно Леонардо! Там такие "чудесные" цены у них на некоторые позиции - просто восторг! Поеду там покопаюсь, хотя надо искать альтернативу, конечно, дороже фанеры выходит.


... и добавил:

Завтра попробую по имитации железа поработать.
Вообще, сейчас так выглядит, что и не красил-бы, однако срезы тёмные на торцах - ППЦ. Никуда не годятся. Ну и наверное надо или тоньше картон брать (тогда слабая конструкция выходит) или нужно иначе окна вклеивать чтобы как-бы четверть была выбрана изнутри, как это в жизни.

Ни разу в жизни ничего не красил. Буду экспериментировать.

Всем спасибо за поддержку!!!

Оффлайн will

  • Ветеран
  • *****
  • Сообщений: 1017
  • Репутация: +11/-0
  • Откуда: Оренбург
  • Имя: Игорь
Re: Панельная 3-х этажка. Low Relief.
« Ответ #14 : 12 Ноября 2023, 19:27:31 »
По поводу картона:я у себя брал на фабрике беловых товаров. Эта контора выпускает буклеты, блокноты и тому подобную продукцию. У них недорого покупал и 1мм и 2 мм картон большими листами, порядка 1м х 1,2м. Я думаю в любом городе есть нечто подобное.
