Автор Тема: Моторный броневой вагон МБВ-2  (Прочитано 8405 раз)

0 Пользователей и 3 Гостей просматривают эту тему.

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7458
  • Репутация: +325/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Моторный броневой вагон МБВ-2
« Ответ #30 : 18 Августа 2026, 19:33:14 »

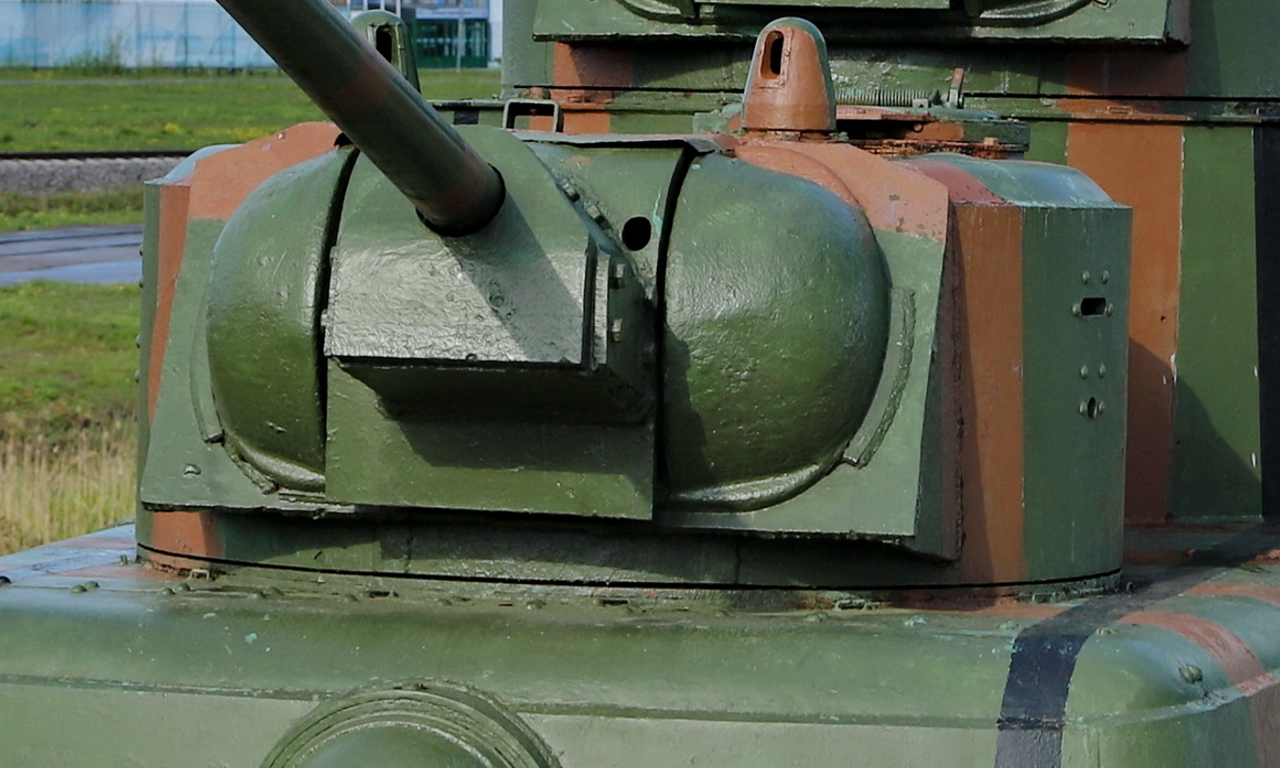

1 - раз уж башни поворачиваются - лучше добавить невысокий кольцевой выступ на корпусе чтобы его не поцарапать. Если, конечно, он не сделан на самих башнях.

Ну, там выступа нет на прототипе, или я не так понял идею. Думаю, если не вставлять до конца болт, то ничего там не поцарапается.

2 - пулемёты наверное лучше вставлять изнутри на цилиндре с фланцем. Или под них реально шаровое посадочное место? Там могут быть проблемы с зазорами и царапинами.

Да, пулеметы шаровые - хотелось, чтобы при установке их можно было повернуть немного. Прям шаровой ниши нет - просто вклеивается под нужным углом.

3 - буферы должны быть расположены с учётом сторон квадратного основания - поэтому для соединения лучше использовать квадратную призму чем цилиндр.
Тогда только утопленная оконцовка должна быть с квадратным сечением, желательно несовместимым для разых буферов для избегания неправильного монтажа.

О, это так вначале и задумывалось, но там такая поверхность касания, что, в общем, я забил. )


Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7458
  • Репутация: +325/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Моторный броневой вагон МБВ-2
« Ответ #31 : 19 Августа 2026, 16:03:56 »
1 - раз уж башни поворачиваются - лучше добавить невысокий кольцевой выступ на корпусе чтобы его не поцарапать. Если, конечно, он не сделан на самих башнях.

Аааа! Хорошо, что ткнул носом, полез я смотреть внимательнее и бац!  :facepalm:

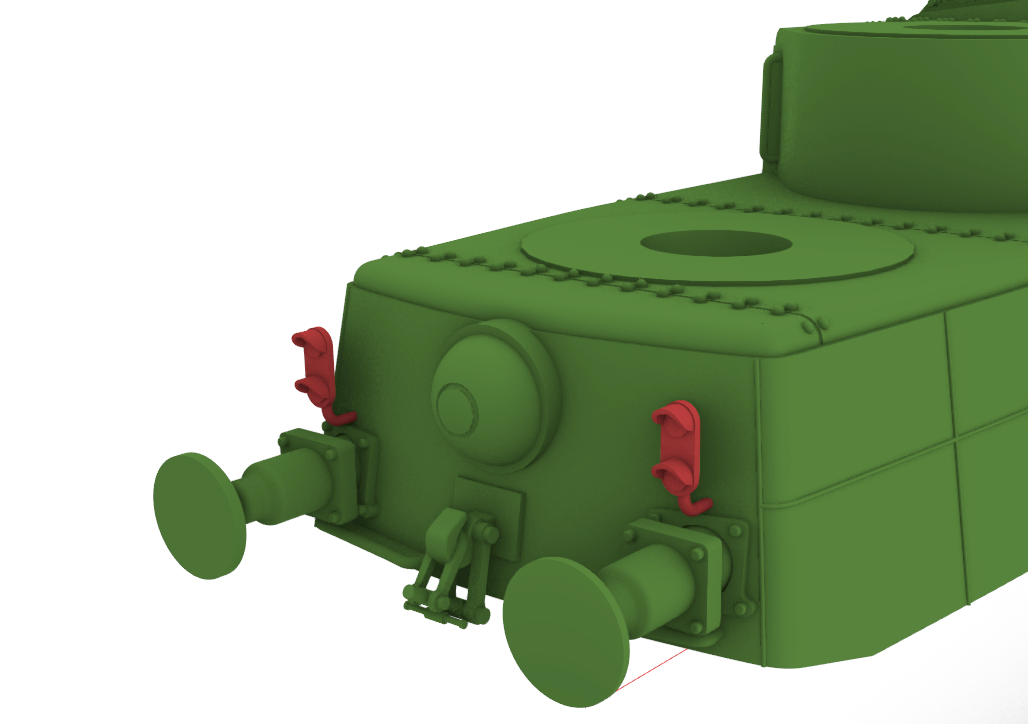

Чуть не забыл сигналы...  :-\




Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6993
  • Репутация: +258/-1
  • Имя: Михаил
Re: Моторный броневой вагон МБВ-2
« Ответ #32 : 20 Августа 2026, 03:06:53 »
Хорошо, что ткнул носом, полез я смотреть внимательнее и бац!
Прикольно получилось.
Я просто с инженерной точки зрения об этом подумал.
Михаил, DCC

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7458
  • Репутация: +325/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Моторный броневой вагон МБВ-2
« Ответ #33 : 21 Августа 2026, 16:38:09 »

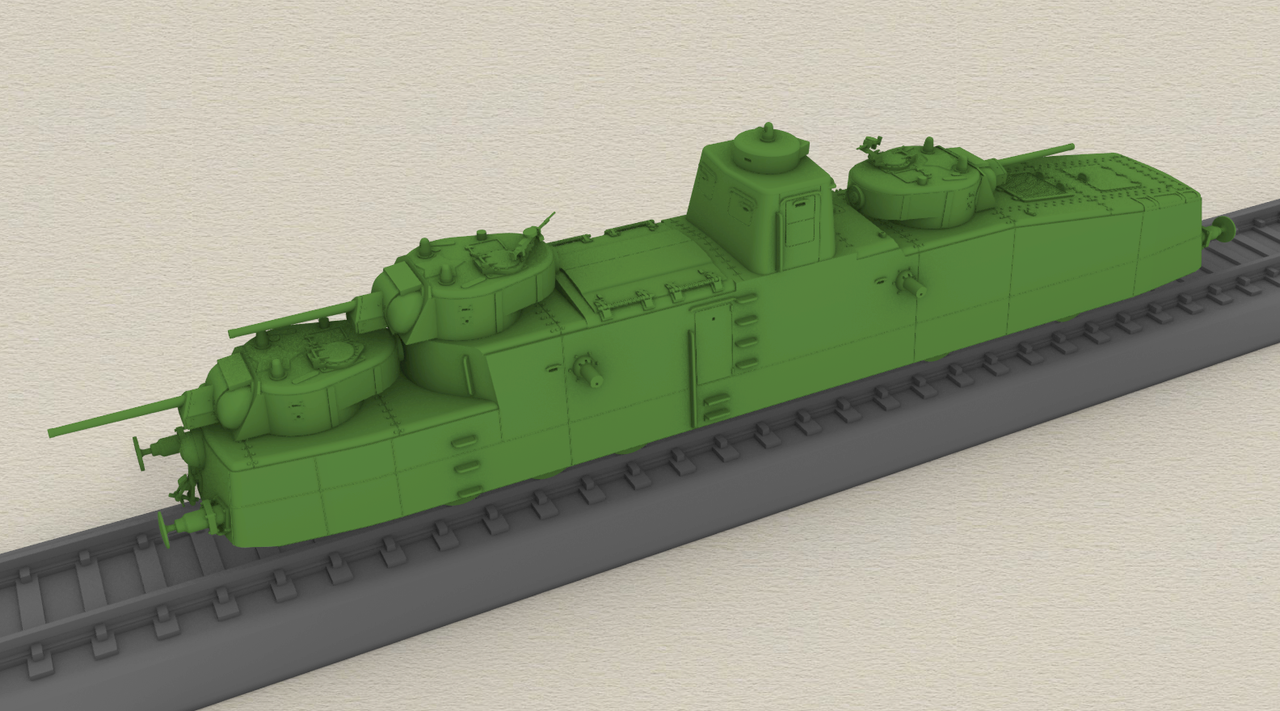

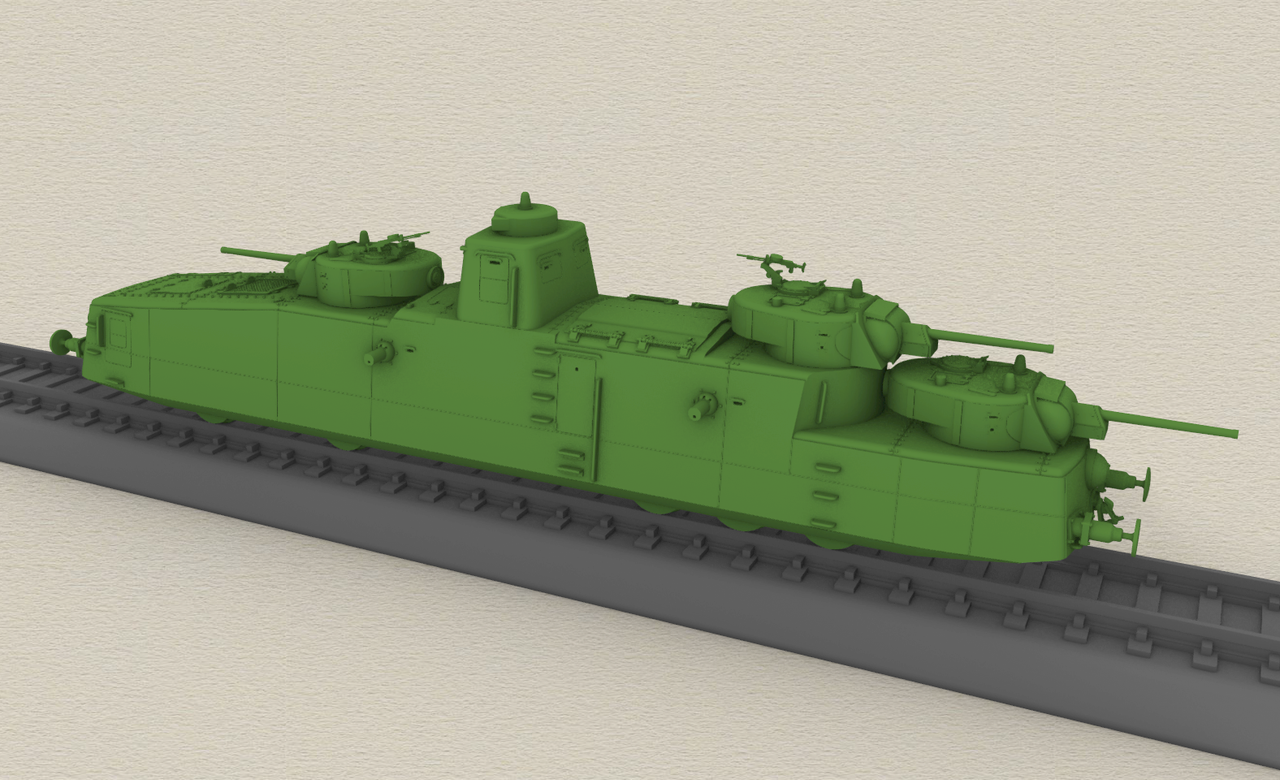

Ну вот, вроде бы все готово!  :heat:





Для удобства, разбил файлы на два архива - один набор с уже готовыми поручнями на корпусе, а второй - без поручней, для самостоятельного их изготовления, можно скачать только нужный вам вариант.

В набор входят три варианта установленных на башнях орудий:

turett_1_.stl - КТ28
turett_2_.stl - K-11
turett_3_.stl - Ф34

Для каждого варианта орудия есть 2 варианта - с прямо направленным стволом и немного приподнятым.

На каждую башню можно установить и повернуть в нужную сторону:

hatch1.stl - люк без зенитного пулемета
hatch2.stl - люк с зенитным пулеметом

Внимание! Любое коммерческое использование данных моделей категорически запрещено!

ЗЫ. Коллеги, если будут какие-то серьезные проблемы при работе с файлами, не стесняйтесь, отписывайтесь - будем пытаться оперативно решить!


Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6993
  • Репутация: +258/-1
  • Имя: Михаил
Re: Моторный броневой вагон МБВ-2
« Ответ #34 : 21 Августа 2026, 16:51:54 »
Поздравляю с окончанием работы!
Круто получилось.
И - спасибо большое!
Михаил, DCC

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7458
  • Репутация: +325/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Моторный броневой вагон МБВ-2
« Ответ #35 : Сегодня в 12:47:25 »

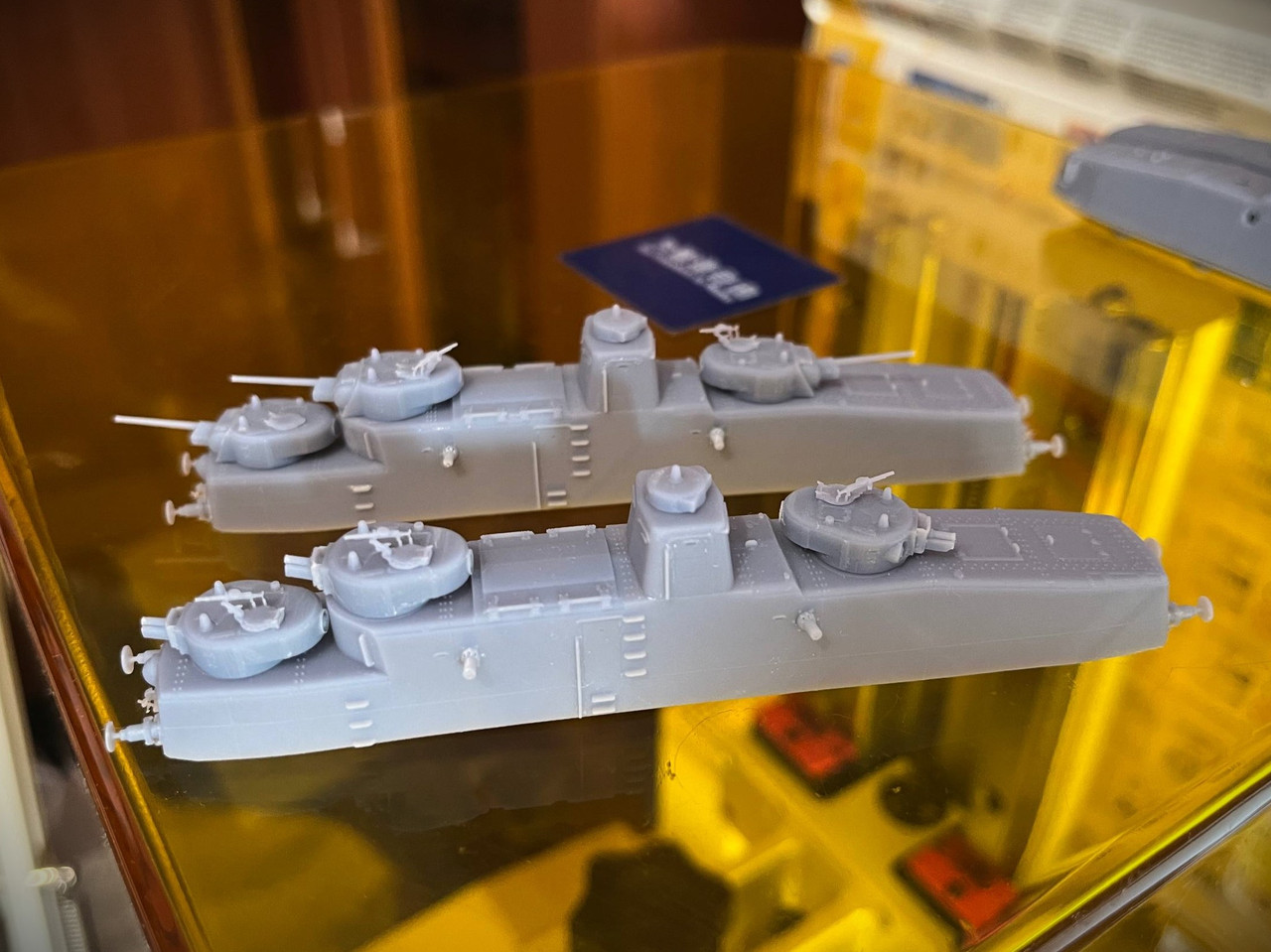

Начал пробовать печатать модель. По результатам уже видно, что некоторые места хорошо бы доработать, наверное придется выпускать версию 2.


Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6993
  • Репутация: +258/-1
  • Имя: Михаил
Re: Моторный броневой вагон МБВ-2
« Ответ #36 : Сегодня в 17:36:21 »
А что не так?
Я как-раз собираюсь принтер расчехлить.
Михаил, DCC

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7458
  • Репутация: +325/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Моторный броневой вагон МБВ-2
« Ответ #37 : Сегодня в 20:05:03 »
А что не так?
Я как-раз собираюсь принтер расчехлить.

Однозначно пулеметы нужно гипертрофированно увеличивать и мне кажется, лучше потолще боковые стенки корпуса сделать... Из мелочей, наверное следует глубже делать расшивку панелей, но это посмотрю после окраски...
