Есть задумка сделать экстремально компактный макет с сильным развитием вверх.

[konstantin 1978]

Привет! Классная схема! Сам хочу что-то в таком духе построить, так как пространства совсем немного. 1700х600. Почитал книги и статьи про жд моделизм, набросал несколько схем по книжкам. Кое что на форуме выкладывал, не самое удачное как я в последствии уже понял. Но так или иначе все очень большое получается. А твоя -то что надо. Есть более подробная схема?

Дабы Вы зря не ждали ответа, сообщу Вам, что ползователь "PAROVOZZO" с этого форума самоудалился. Да и советов он особо никому не дает, т.к. строит макеты за деньги.

[Dwarfff]

Понятно. Спасибо

[Pooh]

Не знаю на сколько ещё актуально, но вдруг кому пригодиться ..
Я для себя когда-то нашёл такую вот схему - как раз по теме.

[Sandro]

Pooh,  Но она не замкнутая, да? Мне очень нравится.... если исхитриться её еще и замкнуть, то вообще супер будет

[Юрич]

Pooh,  Но она не замкнутая, да? Мне очень нравится.... если исхитриться её еще и замкнуть, то вообще супер будет

Она замкнутая ...... канатной дорогой.

[Pooh]

Pooh,  Но она не замкнутая, да?

Да, она под челночное движение. В неё есть ещё один "подводный камень" - она с цанрадом (гребёнкой). Собственно, горы должны быть высокими, а лазить наверх обычными уклонами не интересно. К сожалению, не знаю, есть ли такая штука в N. Но, если этот вопрос как-то обойти (если это вообще есть проблема), то можно сотворить просто конфетку

[konstantin 1978]

К сожалению, не знаю, есть ли такая штука в N

У Fleischmann есть и локомотивы с шестеренкой и рельсы с "гребенкой"!

[Sandro]

Ну, она просто по сути классная еще. В N есть один или два, может, электровозика с шестернями...

[Gematogen]

Да, тяги не густо.

[Сергеевич]

продольные перемычки между шпалами только по одной штуке из двух идут зигзагом

достал Роко 22200 и 22201, оказалось что шпальная решетка у них почти одинаковая, у мягкого флекса есть отверстия в каждой шпале под креплением, видимо за счёт этого рельсы держатся не так сильно, если его взять за середину  и помахать то концы изобразят "крылья бабочки"  а жесткий гнется только при достаточно сильном усилии и держит форму.

http://postimg.cc/image/e0w4qbx8d/

[Lowless]

Поколдовал еще над схемой. В итоге слегка модифицировал одну из найденных на форуме.
Получилось что минимальный радиус теперь R2 вместо R1. Петля замкнута. Уровня 2. Наклон не более 4%.
Габариты 1004 х 900.
Пока еще в поиске схемы...

[Sandro]

Мне кажется, что замкнутая схема по-любому лучше.
Тем более на этой схеме, можно сделать еще пару ущелий вниз от нижнего уровня и сразу она станет еще более горной.

[Gematogen]

Все пути в глубину имеют прямые участки - глубину можно уменьшить, если надо.

[VSergN]

Давненько не пополняли эту тему...

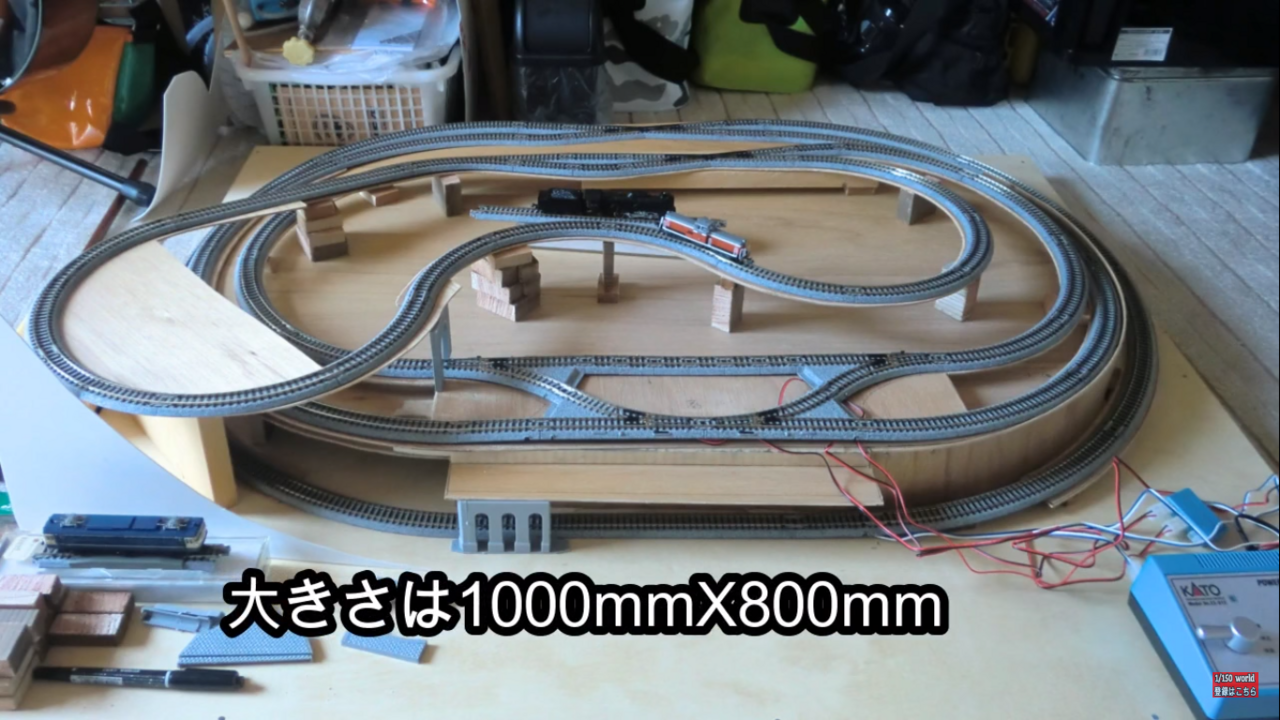

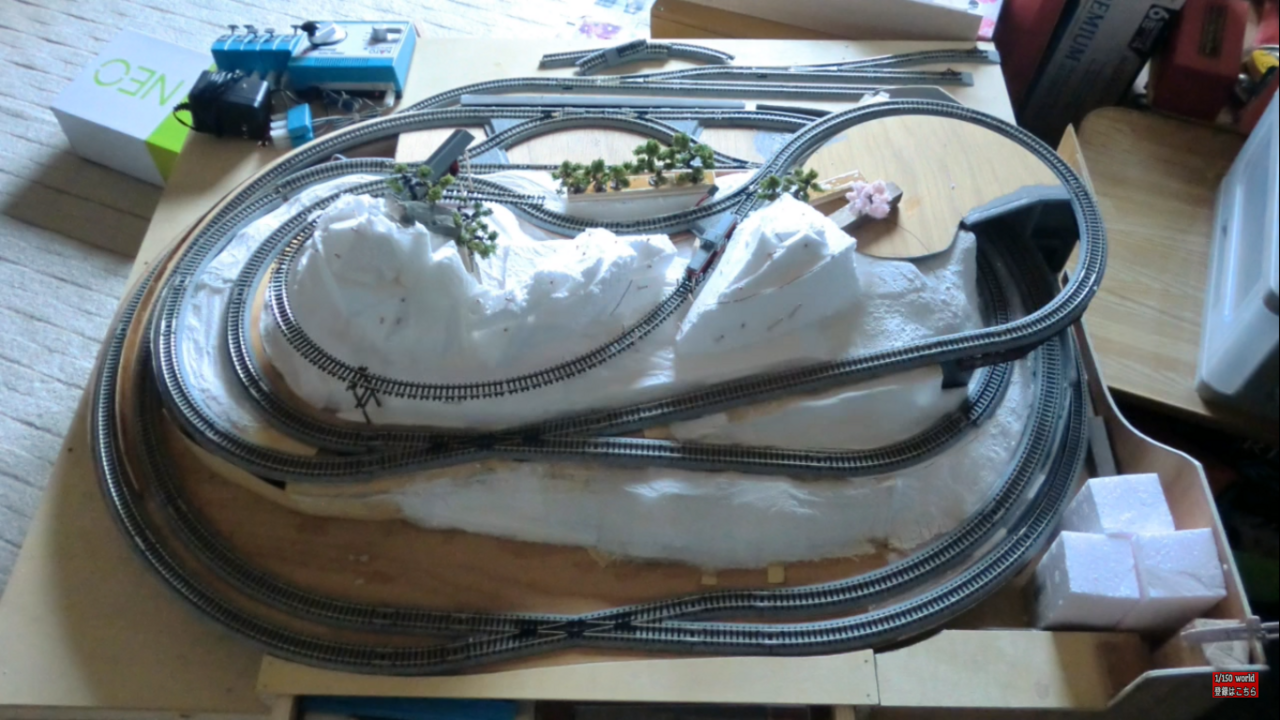

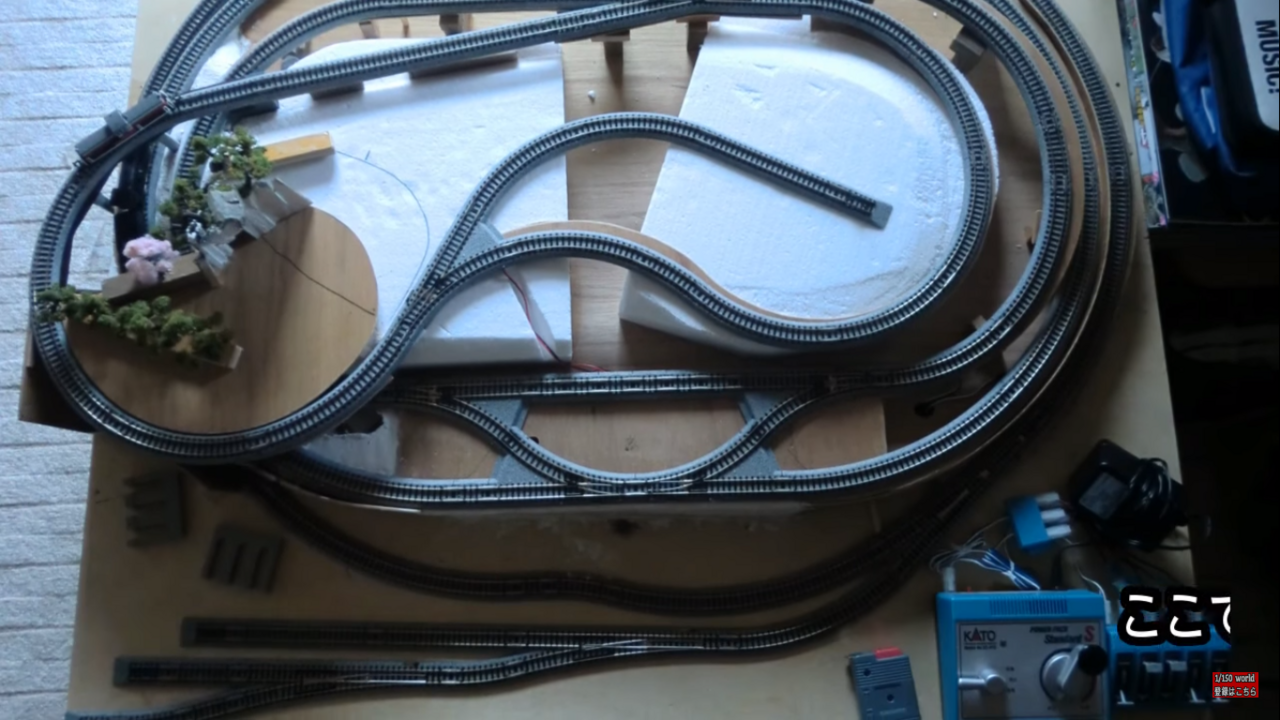

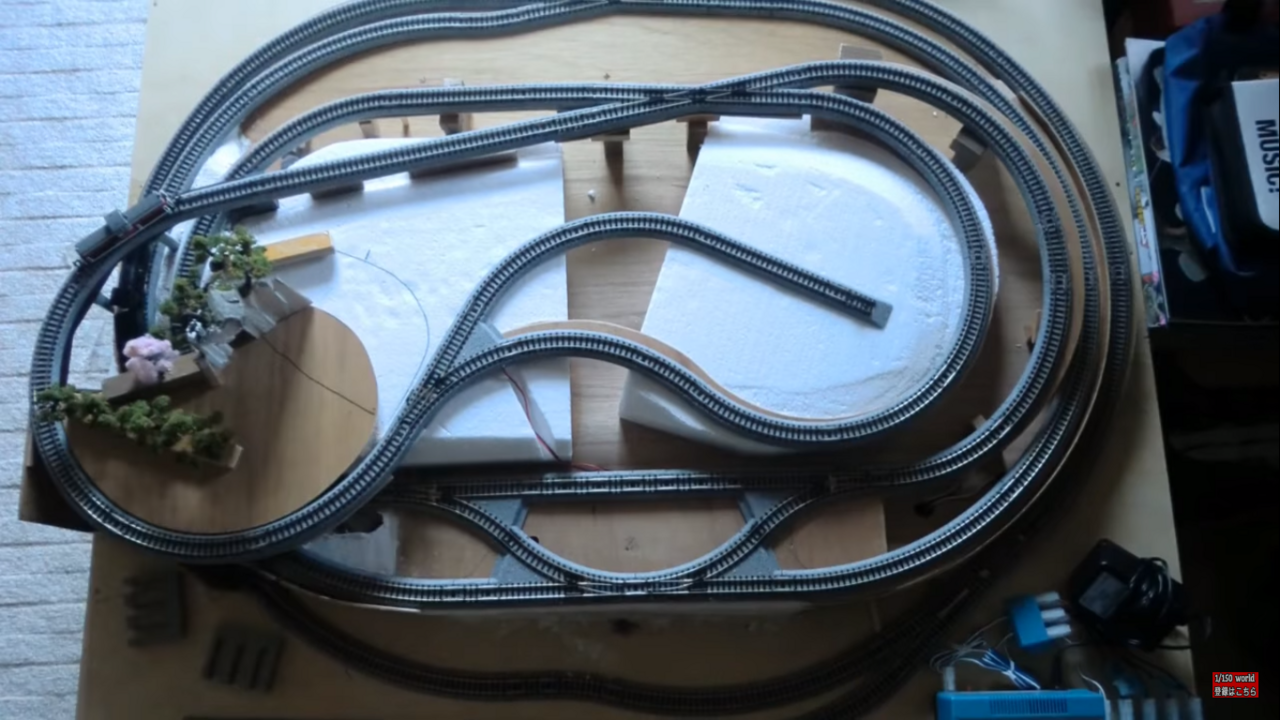

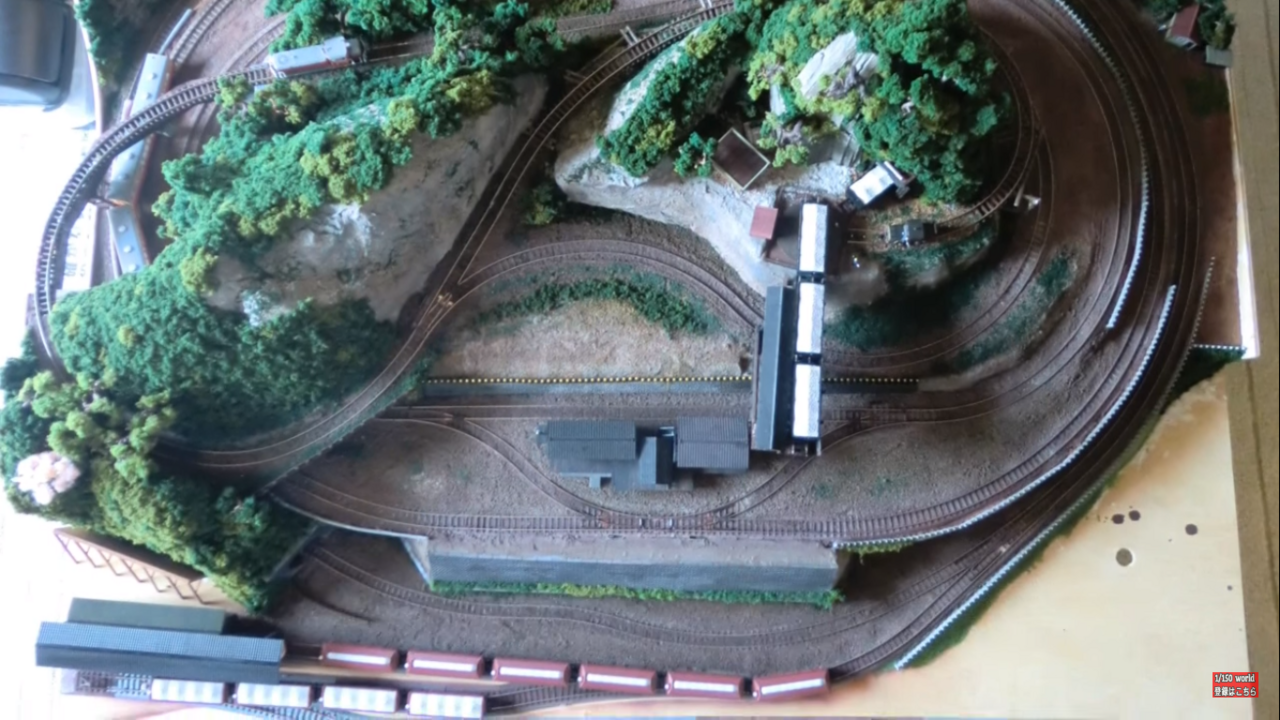

Трёхэтажный компактный макет (1000 х 800 мм).

Размер в глубину (800 мм) относится к основанию. Если не брать в расчёт нижнюю довольно широкую станцию, то глубина основной части значительно меньше (при желании размер подмакетника по меньшей стороне можно существенно сократить).

(В путевой схеме этого макета лично мне не нравится применение в 2-х местах (!) "глухих" Х-образных пересечений.
Как вариант, замена их на "английские" стрелки существенно повысила бы разнообразие движения.)

[Кёф]

Классная схема и классная реализация!
Спасибо!
