Автор Тема: Черновичок  (Прочитано 7353 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6929
  • Репутация: +252/-1
  • Имя: Михаил
Re: Черновичок
« Ответ #45 : 19 Октября 2020, 06:43:27 »
Получил посылочку...
Сразу схватился за паяльник.  :lupa:

Убил тучу нервов и времени. Результат неоднозначный.  ??? :(

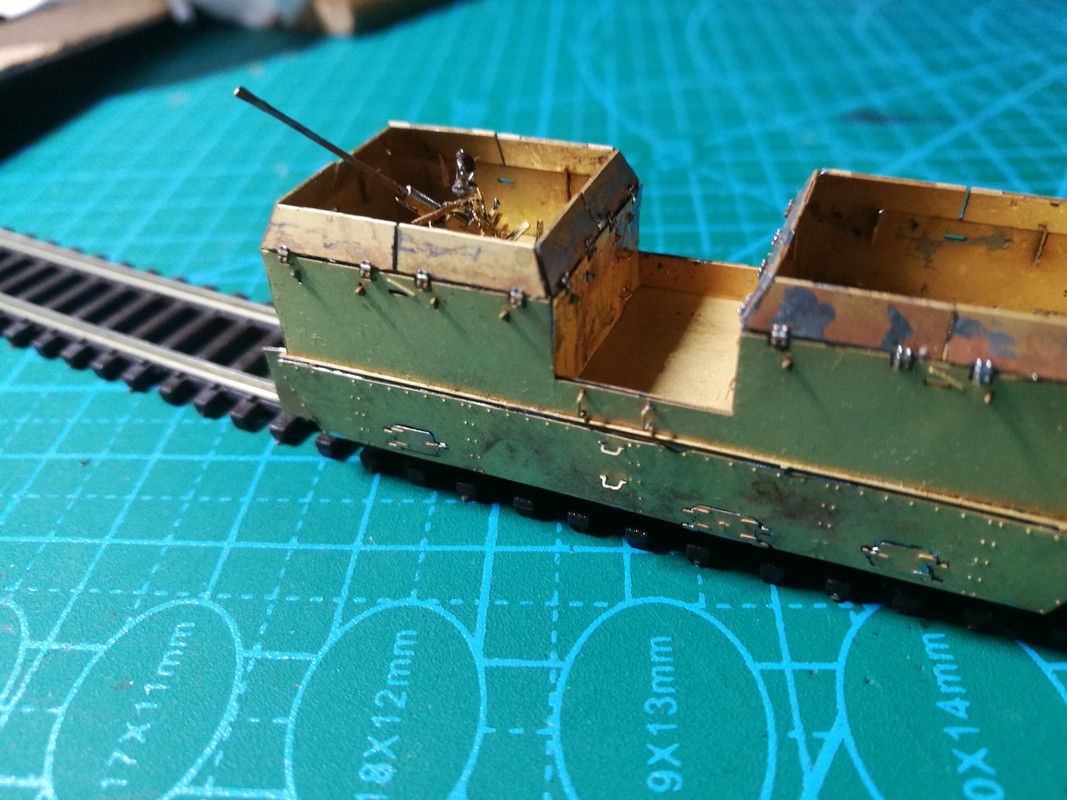

Пока фотка на телефон чисто для затравки.
Как в себя приду, почищу маненько и отфоткаю получше. Что бы косяки было лучше видно.



Михаил, DCC

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 2045
  • Репутация: +175/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Черновичок
« Ответ #46 : 19 Октября 2020, 08:19:40 »
А для "Козьмы Минина" такая платформа подойдет?
N СЖД III - IV

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7077
  • Репутация: +305/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Черновичок
« Ответ #47 : 19 Октября 2020, 11:29:20 »
Там мальца другая...

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6929
  • Репутация: +252/-1
  • Имя: Михаил
Re: Черновичок
« Ответ #48 : 19 Октября 2020, 14:16:27 »
Козьма Минин собран на базе четырёхосных платформ.
Потом от этого отказались, так как одно попадание выводило из строя расчёты двух орудий.
Михаил, DCC

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6929
  • Репутация: +252/-1
  • Имя: Михаил
Re: Черновичок
« Ответ #49 : 20 Октября 2020, 04:38:53 »
Ну что же, не всё получается сразу.

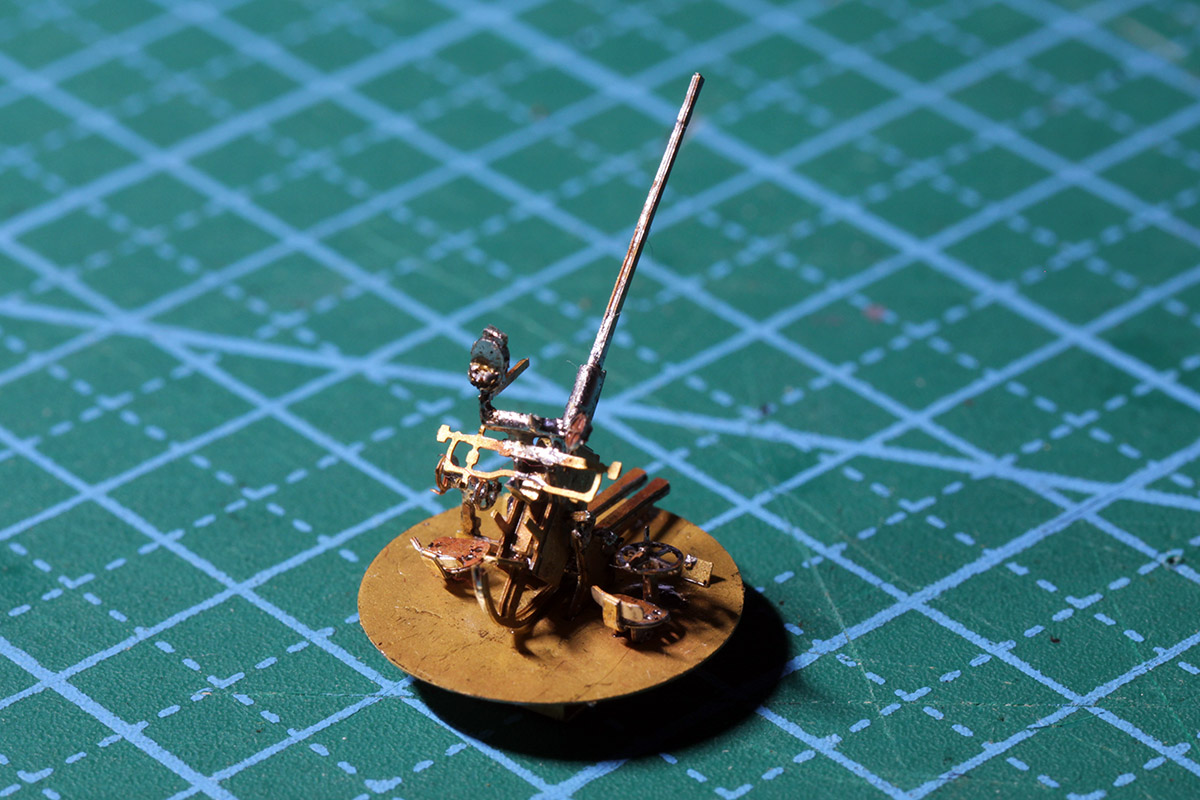

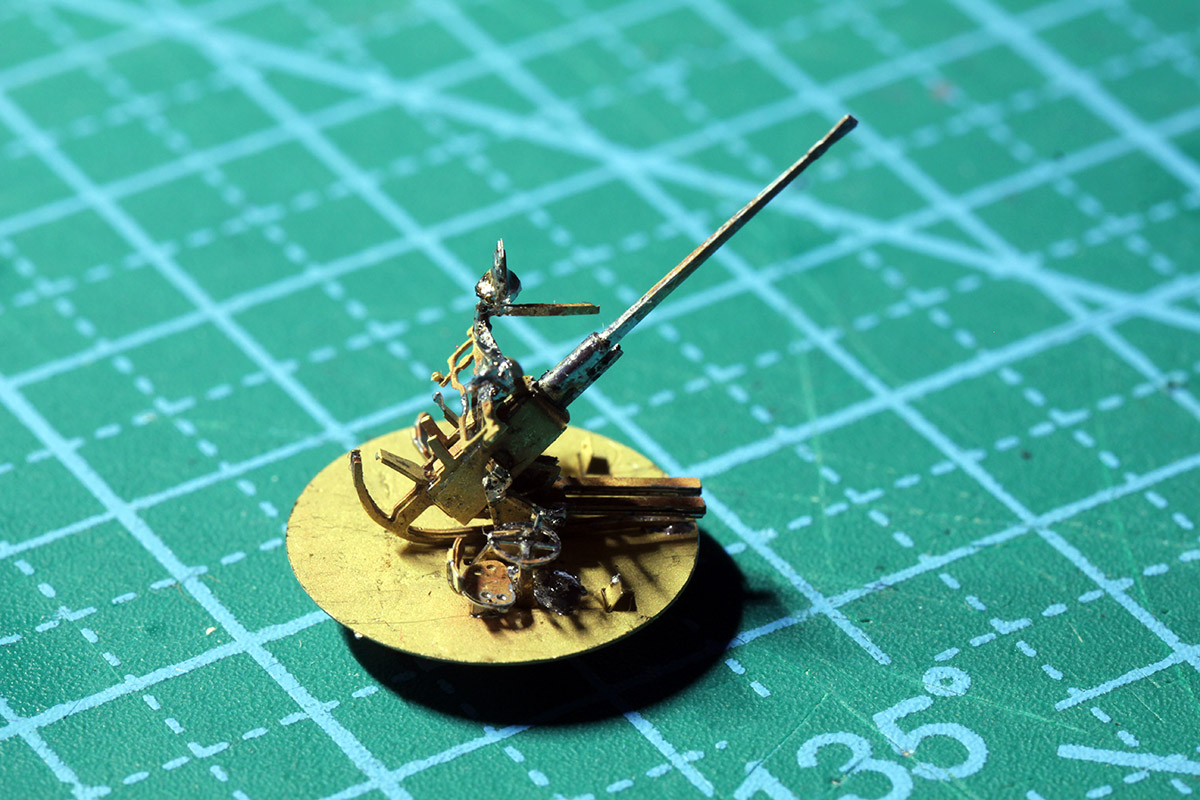

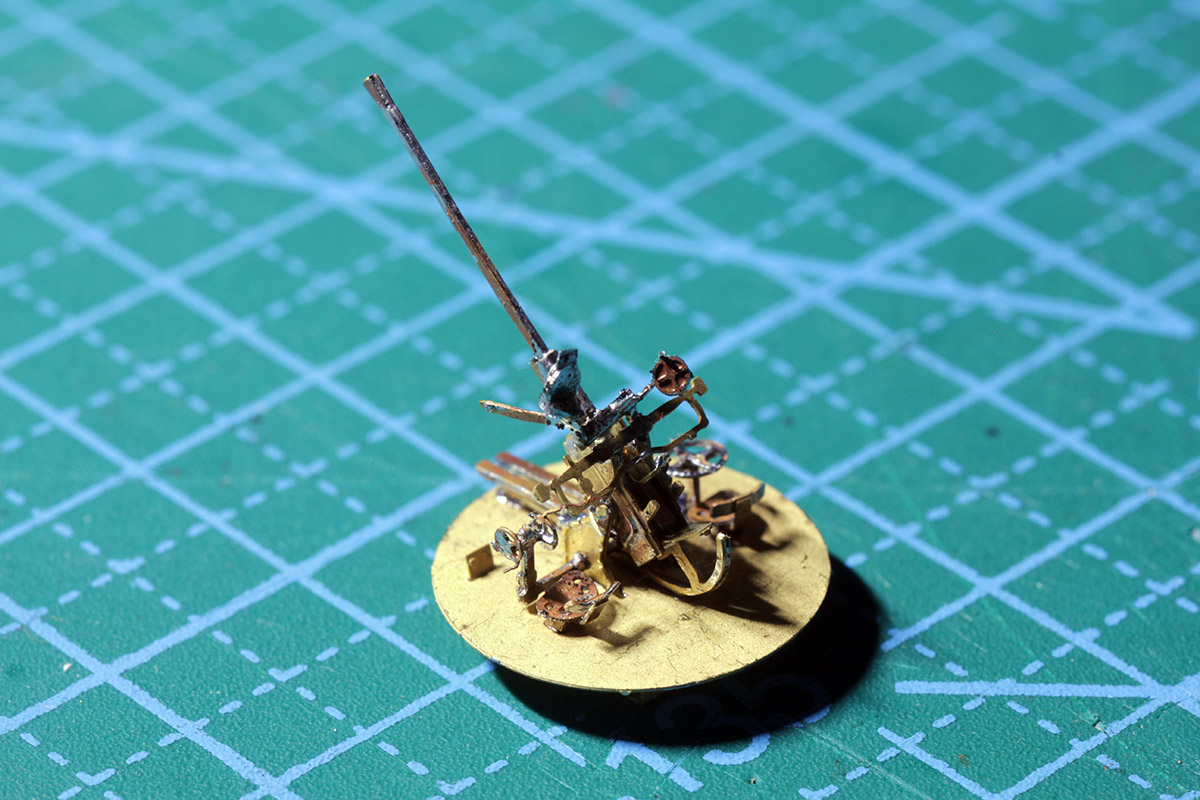

Про саму зенитку сразу было ясно, что делать её из травлёнки - не лучший вариант. Но выбора у меня не было.
В итоге значительная часть мелких деталей отвалилась ещё в процессе сборки. Надо перепроектировать всю мелочёвку - штувалы и прицельные механизмы.
Хотя общий вид вполне передаётся. Особенно если покрасить.

Ствол можно заменить на иголку от шприца, но мне характерный конический силуэт с раструбом на конце показался важнее круглого сечения ствола.











Да и вообще - из вагона мало что торчит.

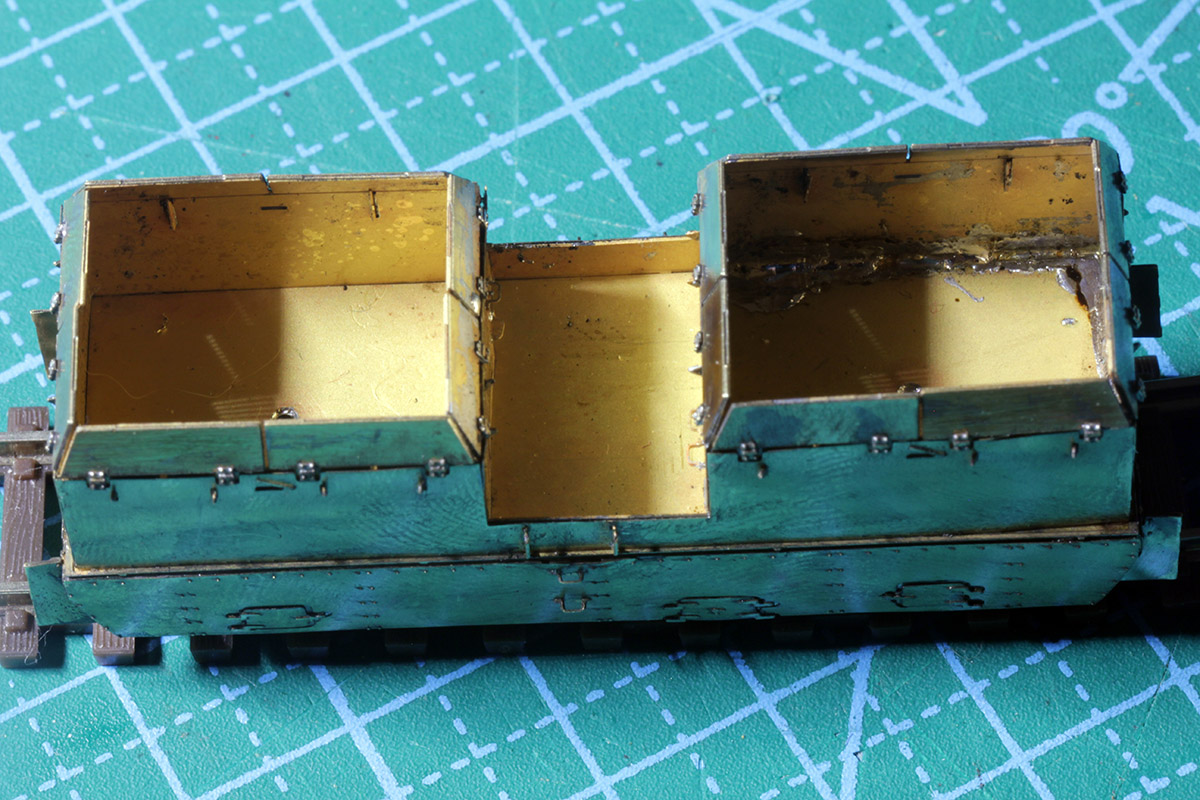

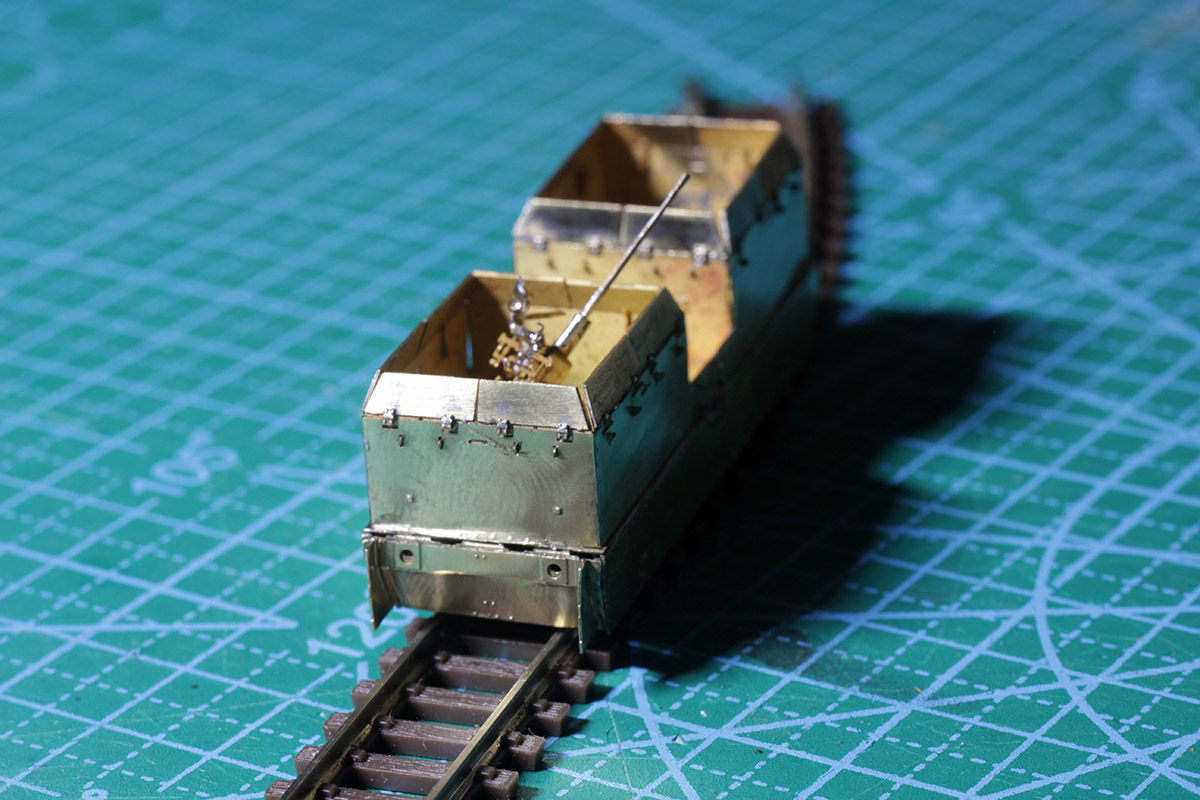

А вот и вагон:
Сразу показалось что чего-то явно не хватает...  :D



Помимо этого сразу выяснились недочёты:
- стравились все болты на верхней части - надо увеличивать? но непонятно - насколько. Гладкий борт смотрится уныло.
- припуски на сгиб слишком маленькие - отогнутые борта ниже, чем задумано - хорошо видна щель по верху бортов.
- не оказалось целой кучи отверстий, в частности тех, которые позиционируют одну из половин верхней части. Дальше будет видна разница. :-\

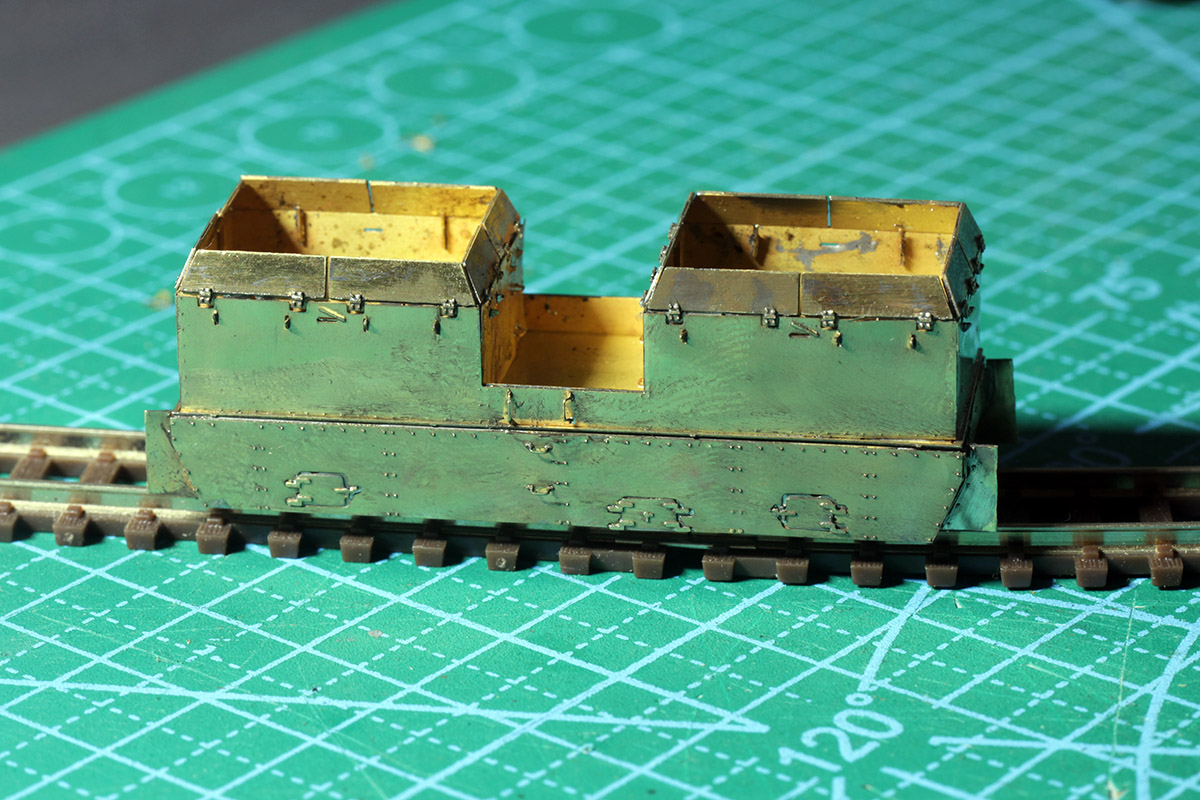

Но в целом силуэт узнаваем:

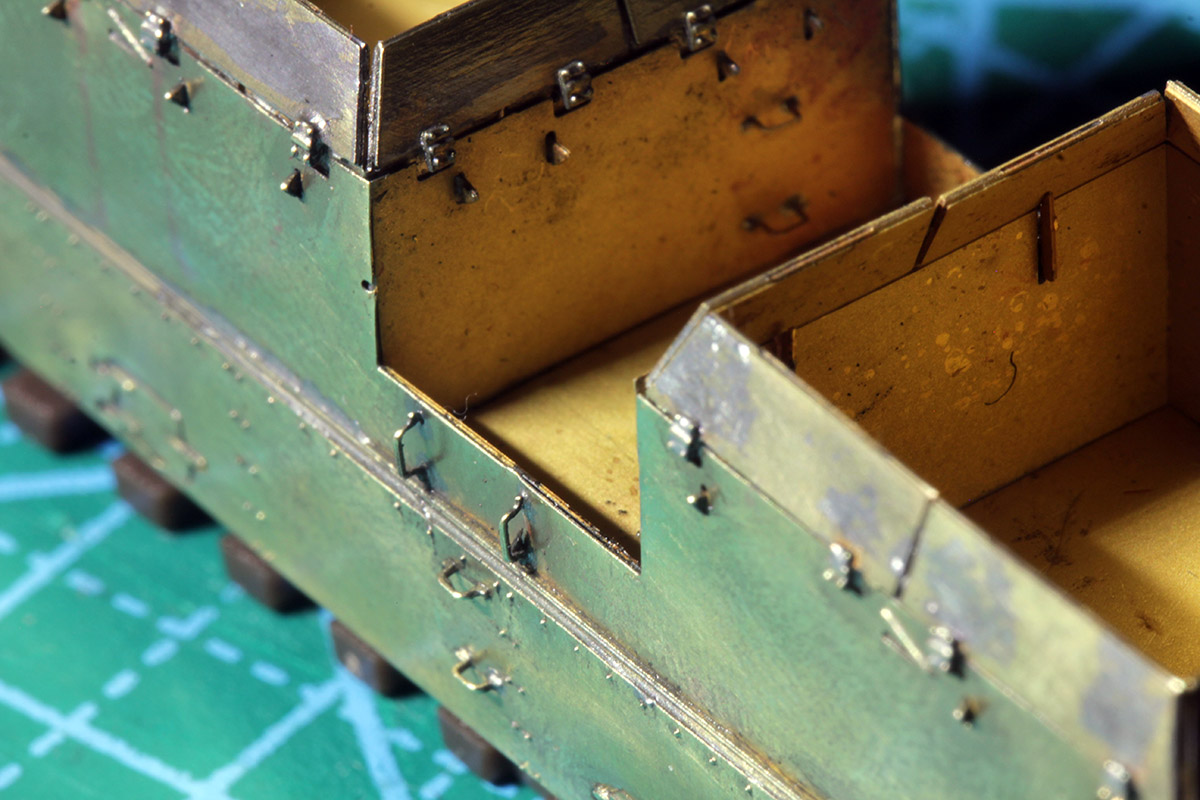

Мелкие детали в целом получились. Правда, петли в нижней части не прижаты к корпусу.
Зато лесенки, перила и амбразуры вполне получились.



Из-за отсутствия позиционных отверстий одна половина верха закреплена штатно (почти), а вторая - просто пропаяна по углам. Разница налицо: при нештатной установке не только кратно растёт геморроидальность процесса, но страдает внешний вид и геометрия. Секция встала чуть кривовато.



В итоге надо очень сильно переделывать чертежи. :-[

Самое обидное - артиллерийский вагон унаследовал большинство из ошибок проектирования.
Но очень любопытно - как они вместе будут смотреться?
Михаил, DCC

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7077
  • Репутация: +305/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Черновичок
« Ответ #50 : 20 Октября 2020, 17:21:00 »
Блин, вот ты заморочился! Все-таки, нужно комбинировать технологии, а не лепить все по одной. Ну, надеюсь, ты уже очень близок к этому!  :)

Онлайн Sandro

  • Ветеран
  • *****
  • Сообщений: 14753
  • Репутация: +265/-0
  • Откуда: Москва
  • Имя: Александр
Re: Черновичок
« Ответ #51 : 20 Октября 2020, 18:06:36 »
Ствол можно заменить на иголку от шприца, но мне характерный конический силуэт с раструбом на конце показался важнее круглого сечения ствола.
Миш, есть на ибее трубки в 1мм, их можно подточить зажав в дрель, можно сделать конус.
И да! Посадочные отверстия это наше травленночное всЁ! Их лучше даже сделать больше, чем нужно... :)
N, только N, ничего кроме N и да поможет мне бог
https://atticdepapa.com/collections/all

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6929
  • Репутация: +252/-1
  • Имя: Михаил
Re: Черновичок
« Ответ #52 : 20 Октября 2020, 23:32:37 »
Блин, вот ты заморочился!
Так уж вышло. Хочу бронепоезд.
Все-таки, нужно комбинировать технологии, а не лепить все по одной. Ну, надеюсь, ты уже очень близок к этому!
Не факт. Слишком много забот с освоением новой технологии.
Миш, есть на ибее трубки в 1мм, их можно подточить зажав в дрель, можно сделать конус.
Это почти невозможно сделать ровно. Я даже пытаться не хочу. Тут нужен нормальный станочек.
Посадочные отверстия это наше травленночное всЁ! Их лучше даже сделать больше, чем нужно...
Сам удивляюсь такому количеству собственных косяков! :o
Очень много отверстий пропустил. Причём видно, что половина сделана, и надо было отразить её по оси симметрии. Забыл.
Отверстия под оси вращения зениток в полу сделал, в основании вагона - забыл.
Вырез под сцепки в основании вагона сделал, во внешнем листе - забыл.

Но по мере сборки и фотографирования пришло понимание, что если делать только для себя, то проще рашпилем допилить имеющиеся образцы, чем всё капитально переделывать. Вот только болты на бронелистах жалко.

Ладно, второй вагон соберу - понятнее будет что выходит.
Михаил, DCC

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7077
  • Репутация: +305/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Черновичок
« Ответ #53 : 20 Октября 2020, 23:43:28 »
А ты попробуй рисовать сборку в 3-D. Там трудно ошибиться, хотя тоже можно )

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6929
  • Репутация: +252/-1
  • Имя: Михаил
Re: Черновичок
« Ответ #54 : 20 Октября 2020, 23:49:37 »
Для этого нужно сильно менять подходы к проектированию.
Мне не очень хочется опять учиться. Я ж это непрерывно делаю.

Косяки чисто мои. Спешил.

Решил во втором вагоне прорезать позиционирующие отверстия. А то неаккуратная пайка получается. И очень сложно собрать.
Кстати, в артиллерийском вагоне как-раз комбинация технологий. Спасибо сам знаешь кому. :))
Михаил, DCC

Онлайн Sandro

  • Ветеран
  • *****
  • Сообщений: 14753
  • Репутация: +265/-0
  • Откуда: Москва
  • Имя: Александр
Re: Черновичок
« Ответ #55 : 21 Октября 2020, 00:23:46 »
Косяки чисто мои. Спешил.
Ну, когда это в одном экземпляре, для себя, то это ничего. Да и как опытный проект сработает. Теперь ты точно знаешь, что поправлять, если в тираж. Я знаешь сколько таких опытных спаял, прежде чем утряс все косяки и нюансы!  :)
N, только N, ничего кроме N и да поможет мне бог
https://atticdepapa.com/collections/all

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6929
  • Репутация: +252/-1
  • Имя: Михаил
Re: Черновичок
« Ответ #56 : 21 Октября 2020, 06:48:27 »
Ну, когда это в одном экземпляре, для себя, то это ничего.
Никогда заранее не знаешь. Проектируешь так, как-будто в тираж.
Михаил, DCC

Оффлайн KLB

  • Постоялец
  • ***
  • Сообщений: 63
  • Репутация: +9/-0
  • Откуда: Екб
  • Имя: Леонид
Re: Черновичок
« Ответ #57 : 21 Октября 2020, 17:41:35 »
Доброе время суток. Немного поделюсь своей практикой.  Я тоже боролся с тем чтобы болты и заклёпки были выпуклые и чтобы их не съедало при травлении. В больших масштабах это хорошо получается из за размеров. В общем пока пришёл к выводу что если не критично и будет визуально смотреться то лучше делать их в виде полу отверстия чем стравливать пол листа ради десяти заклёпак.
И при этом можно значительно улучшить технологию сборки, облегчить вес при этом не теряя визуализацию.
Для примера

Прошу прощения за качество телефонного фотоаппарата.

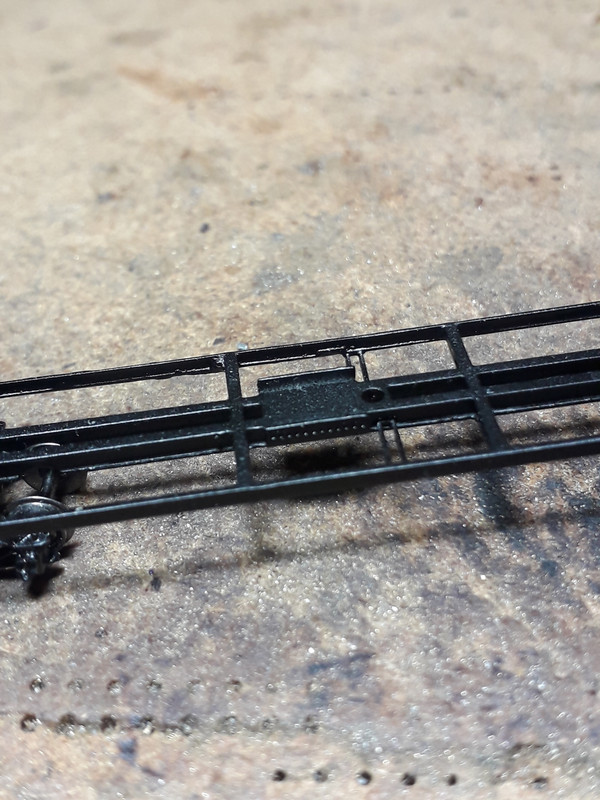

Это рама для цистерны в масштабе ТТе, в центре как раз крепления для котла на болты.

Онлайн Sandro

  • Ветеран
  • *****
  • Сообщений: 14753
  • Репутация: +265/-0
  • Откуда: Москва
  • Имя: Александр
Re: Черновичок
« Ответ #58 : 21 Октября 2020, 18:10:41 »
В общем пока пришёл к выводу что если не критично и будет визуально смотреться то лучше делать их в виде полу отверстия чем стравливать пол листа ради десяти заклёпак.
Согласен. Либо так, либо обтравить полоску с рядом заклёпок, не всегда это получается, но порою выходит
N, только N, ничего кроме N и да поможет мне бог
https://atticdepapa.com/collections/all

Оффлайн KLB

  • Постоялец
  • ***
  • Сообщений: 63
  • Репутация: +9/-0
  • Откуда: Екб
  • Имя: Леонид
Re: Черновичок
« Ответ #59 : 21 Октября 2020, 18:45:36 »
либо обтравить полоску с рядом заклёпок,
Тут от применения зависит, если такую полоску вставлять то по контуру шпаклевать придётся что не всегда приемлемо. При зачистки можно неловким движением и сточить ненароком нужные элементы. Хотя кому как удобнее и как приемлемее для восприятия. При возможности и желании можно разные варианты попробовать.
