Про систему T-TRAK

[Knallfrosch]

Отверстия изначально такие, ага.

[zatcep]

 Друзья, имею наглость попросить схемы модулей для резки лазером, не могу найти у себя. Взялся клеить то, что было у меня с давних времен, мало того, что фанеру чуток покрутило винтом за длительное время, так я ещё и прижал грузом рабочую плоскость, а углы не скрепил, в итоге торцы отклонились от вертикали... надо переделывать всё, да и понял, что хочу широкие модули, на стандартную ширину станция выходит слишком ограниченной.
zatcep@hotmail.ru
 Спасибо!

[Knallfrosch]

Друзья, чертежи деталей в открытом формате AutoCAD DXF лежат на страничке http://ttrak.ru/
Заодно прикреплю сюда.

[zatcep]

 Благодарю за ответ, но с айпада не очень удобно вслепую набирать запчасти для модуля, где-то в этой теме были уже готовые раскладки сразу на модуль, но я что-то не могу найти... может у кого завалялись?

[Knallfrosch]

Прикрепляю некоторые модули которые я собирал для резки без компенсации на толщину реза.

[zatcep]

 Ребят, что-то не выходит у меня с заказом модулей, оба файла не совсем готовы к использованию, вариант с готовыми набранными модулями имеет вырезы под 10мм фанеру, покрайней мере так мне говорят на фирме, и не хотят браться за доработку под толщину фанеры, которая у них есть. Файл где просто нарезаны стороны, из которых самостоятельно надо набрать модули имеет странные размеры при открытии в программе резчиков, значительно превышающие необходимые. Вы извините, я не спец в подобного вида файлах, потому спрашиваю. Может кто поделится теми чертежами, которые использовал сам при заказе? Вроде много у нас на форуме таких .

[DasModul]

Коллега, в фирму другую обратитесь, то что вы описали есть признак того, что она "левая". Файл на ттраке универсальный и адаптирован под изменения толщин фанеры. Я даж не обсужлал это, просто заказал 6 мм. и точка. Отправлю вам в личку к обеду файл.
Вообще странно, какая им фиг разница толщина? Это как типа отрежьте мне брусок метр, нет мы режем только два метра....

[Gematogen]

адаптирован под изменения толщин фанеры

Что Вы имеете в виду?

[HObbyTT-N]

при соединении "в шип" геометрия готовой сборки будет отличаться с изменением толщины исходного материала,так?

[Dmitry206]

Я с этим сталкивался, там нужно выбрать метрическую систему, тоже чуваки тупили адски
Чертежи были те же скорее всего

[DasModul]

Меняется только высота модуля, при сборке с другими модулями это лечится наличием винтовых "ножек". Геометрия поверхности модуля  не изменяется. Как и ширина собственно

[zatcep]

 Я когда заказывал резку первых модулей, файлы были спроектированы под 5мм фанеру, а мне нарезали из 6мм. Я каждое углубление для шипа срезал на 1мм... и проблема полностью не решаемая, ибо верхняя крышка на 1мм толше, и весь модуль на 1мм выше всё-равно. Сейчас меня убеждают, что из распространённых размеров фанеры есть 4мм и 6мм, цена не критична, конечно лучше делать из 6мм.

[Dmitry206]

Чертежи, который выкладывал Александр под 6 мм

[Knallfrosch]

Обсуждение модулей Валерия выделено в персональную тему

[Дмитрий N]

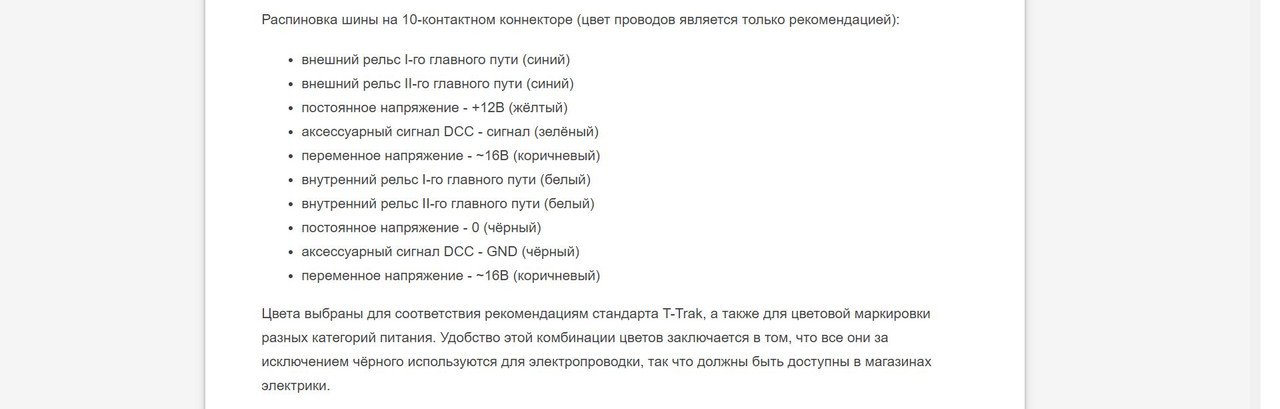

коллеги-модулисты растолкуйте необразованному как располагаются провода в разъеме, на сайте http://ttrak.ru/ дан перечень шин



но как они расположены в разъеме, по номерам ?



нумерация совпадает с порядком в списке : 1-внешний рельс I-го главного пути (синий), 2-внешний рельс II-го главного пути (синий) и т.д., так?
