Про систему T-TRAK

[Дмитрий N]

С проводами их в продаже не бывает, но предлагаю к этому вопросу вернуться позже, сначала разберемся с покупкой разъемов. Подождем понедельника, что ответит продавец...

[Сергеевич]

На странице московского клуба есть модули Владимира:

о! точно, проглядел.  но их же намного больше.

можно расположить модуль между столами нижней частью.

можно конечно. однако НЯП на всех покатушках столы были местные и стационарные на всю площадь, ИМХО будет не всегда удобно их раздвигать на нужные расстояния.  ну как говорится "хозяин - барин" ;-)

С проводами их в продаже не бывает,

провод с обжатым контактом тоже бывает например с одной стороны "мама", разные цвета , 20 см,  100 штук http://aliexpress.ru/item/4000286354472.html
или вот с двух сторон обжат куча разных вариантов:  по цвету, по длине, папа/мама, наборы по 6 штук (дорого ИМХО)  http://aliexpress.ru/item/32835755730.html
по 10 штук всё равно дорого http://aliexpress.ru/item/32956980520.html

либо из алиэкпресса некими наборами с разным количеством разъемов, либо вообще в разобранном состоянии и штыри обжимать надо самостоятельно,

ну паять в любом случае придется, даже если разъемы с проводами. ;-)
наборы от 10 до 100 штук, обычно одинаковых, (просто нужно выбрать тот вариант который нужен), так что вполне можно набрать нужное количество.  вот тут например 10 штук "мамы" (10P 2x5P 10PCS)  без контактов http://aliexpress.ru/item/32886196046.html
папы http://aliexpress.ru/item/32827903924.html
ключевые слова для поиска Copper Crimp Terminal 5556-RT 5558-PT For Connector 5557-R 5559-P,5556 5558 metal pin for 4.2mm 5557 5559  wire

вот контакты к ним http://aliexpress.ru/item/32718096027.html  по 100 штук  мамы/папы  . обжимаются не обязательно кримпером -  плоскогубцами узкими тоже можно,  если приноровиться  то не так уж долго.

[Дмитрий N]

коллеги, прикупил таких разъемов









планирую еще прикупить (не рассчитал, взял мало  ), т.к. продавец находиться рядом с местом моей работы, то мне удобно забрать. Может кому интересно присоединиться. Цены тут :
http://chipster.ru/search.html?q=MF-2x5F
http://chipster.ru/search.html?q=MF-2x5S

[Nimrod94]

Всем привет! Разъемы с али приехали за неделю, скорость доставки невероятная.

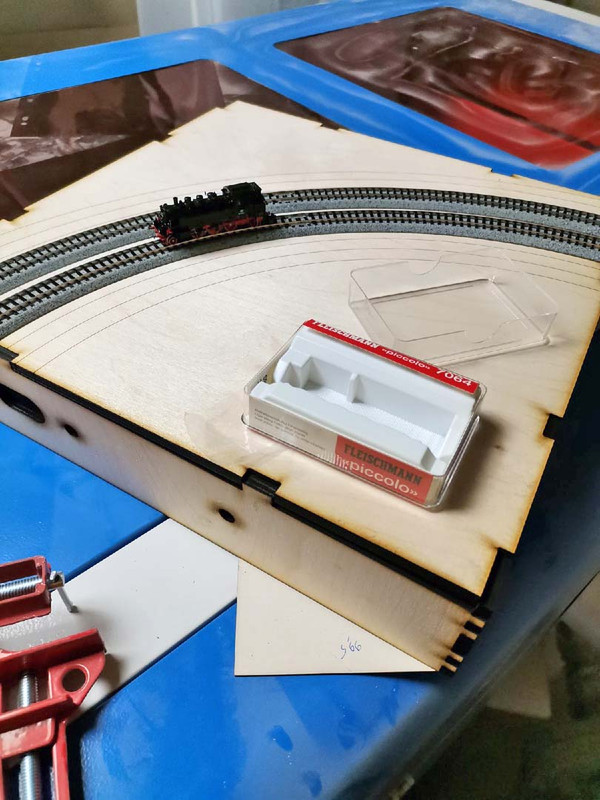

Заодно раскочегарил свой лазер и нарезал пробно 2 фланца и крышку.
Большая проблема купить ровную фанеру.
Но лед стронулся)


[Knallfrosch]

С почином!

[Дмитрий N]

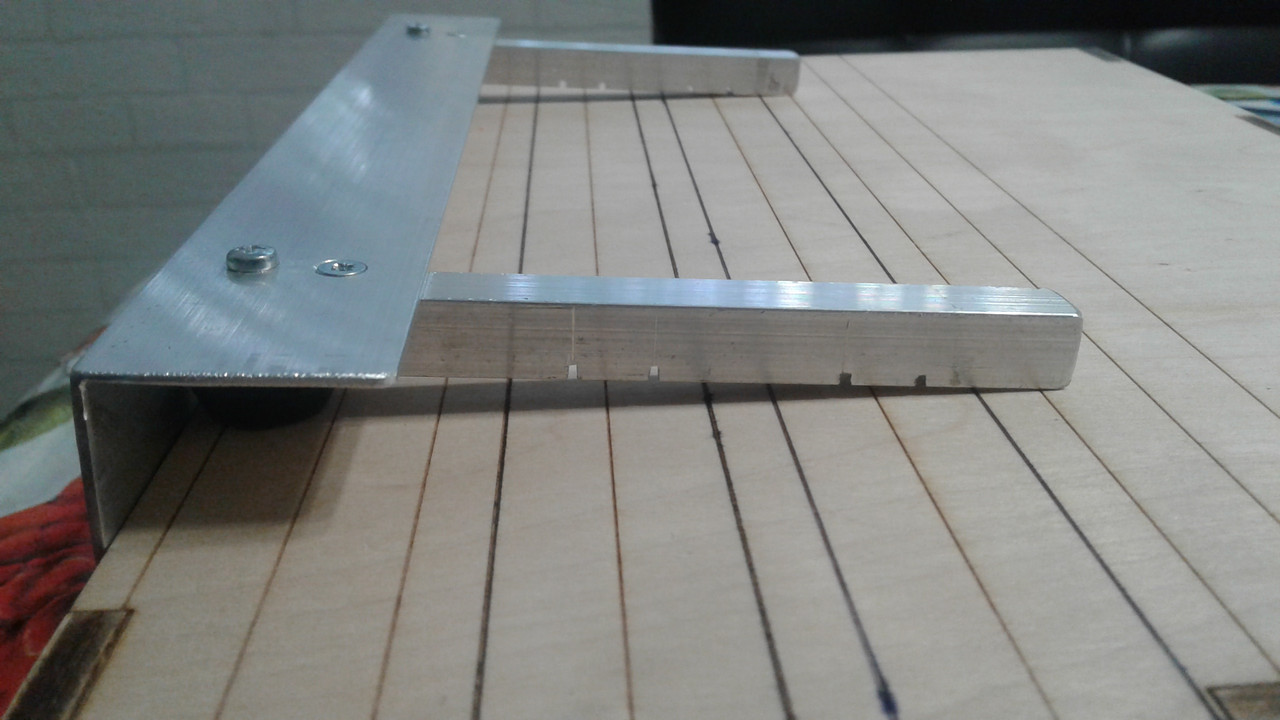

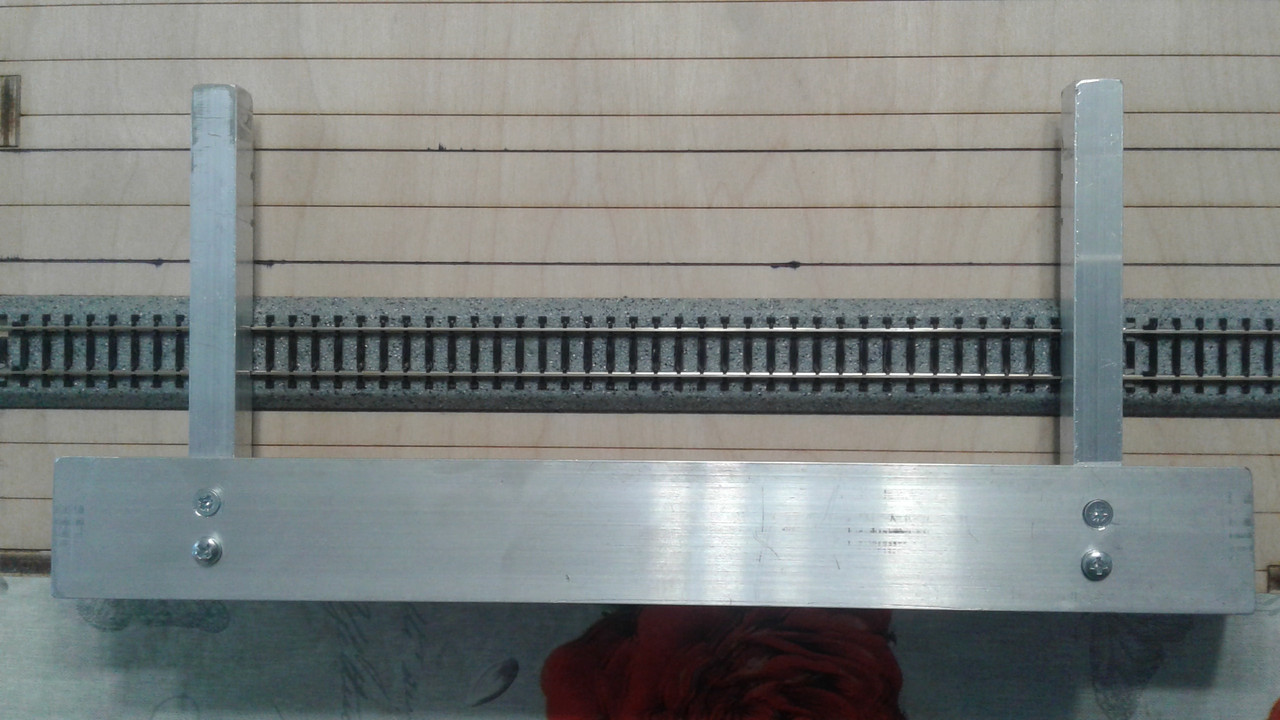

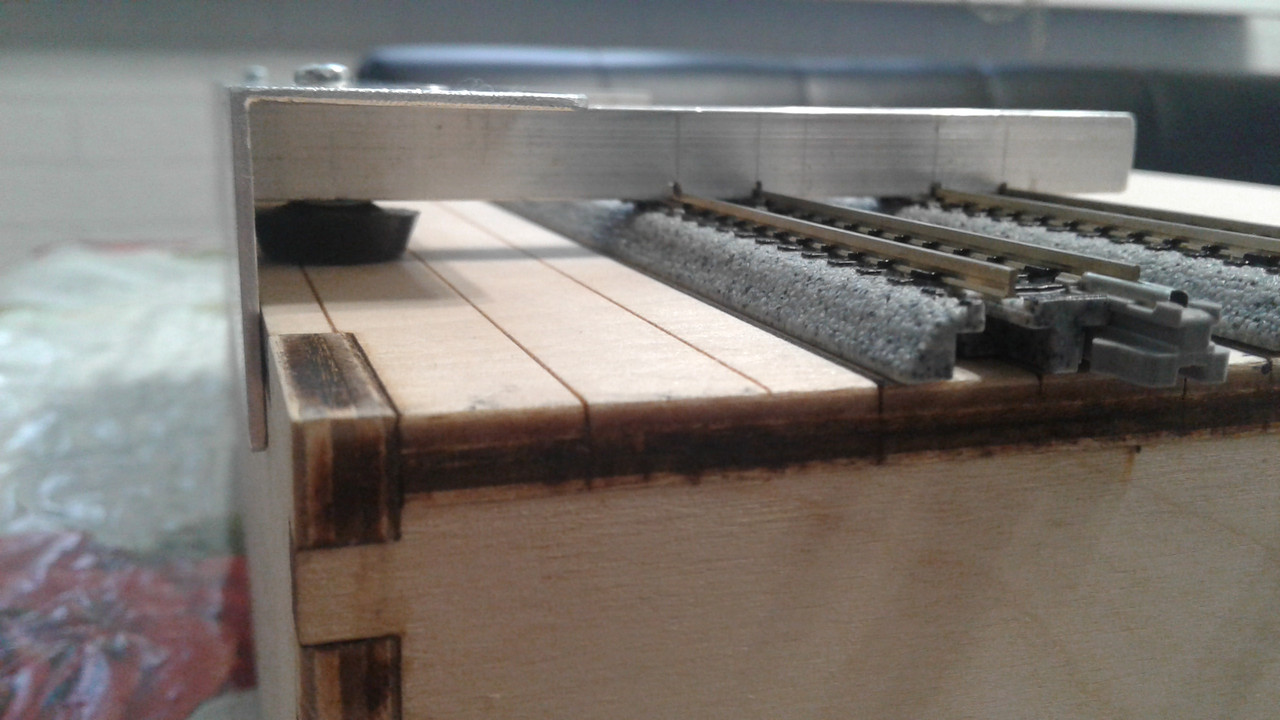

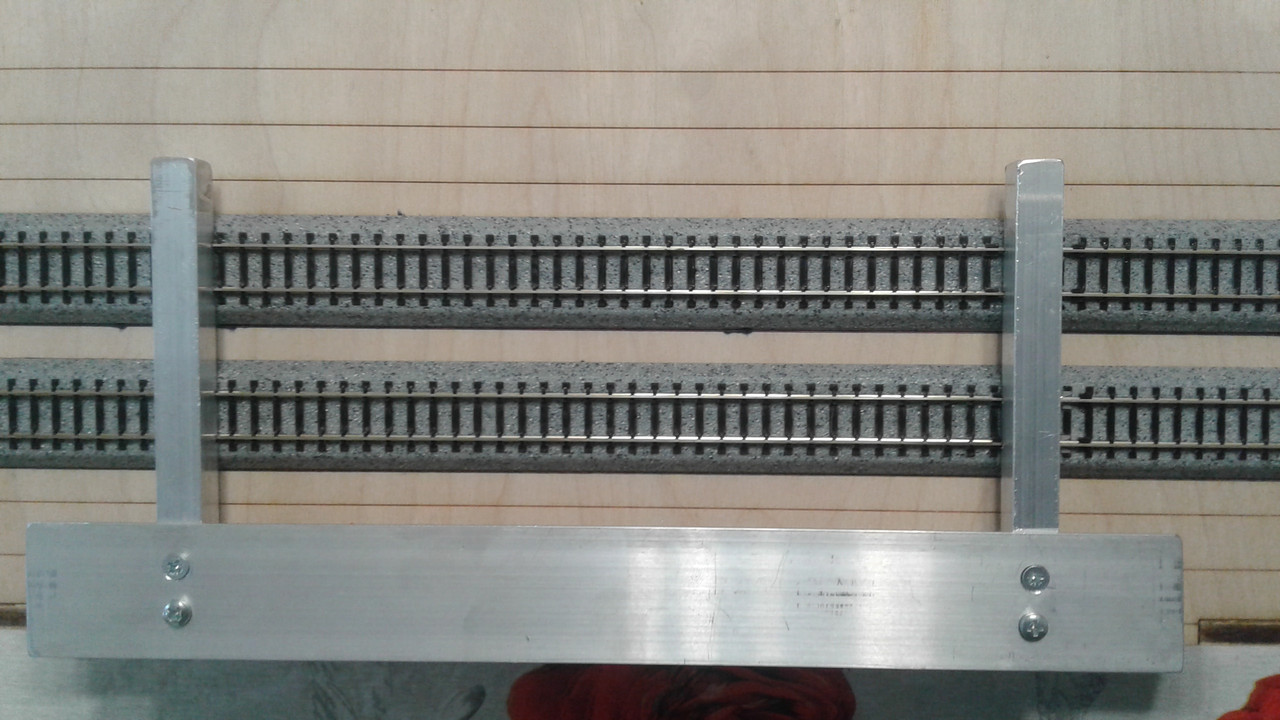

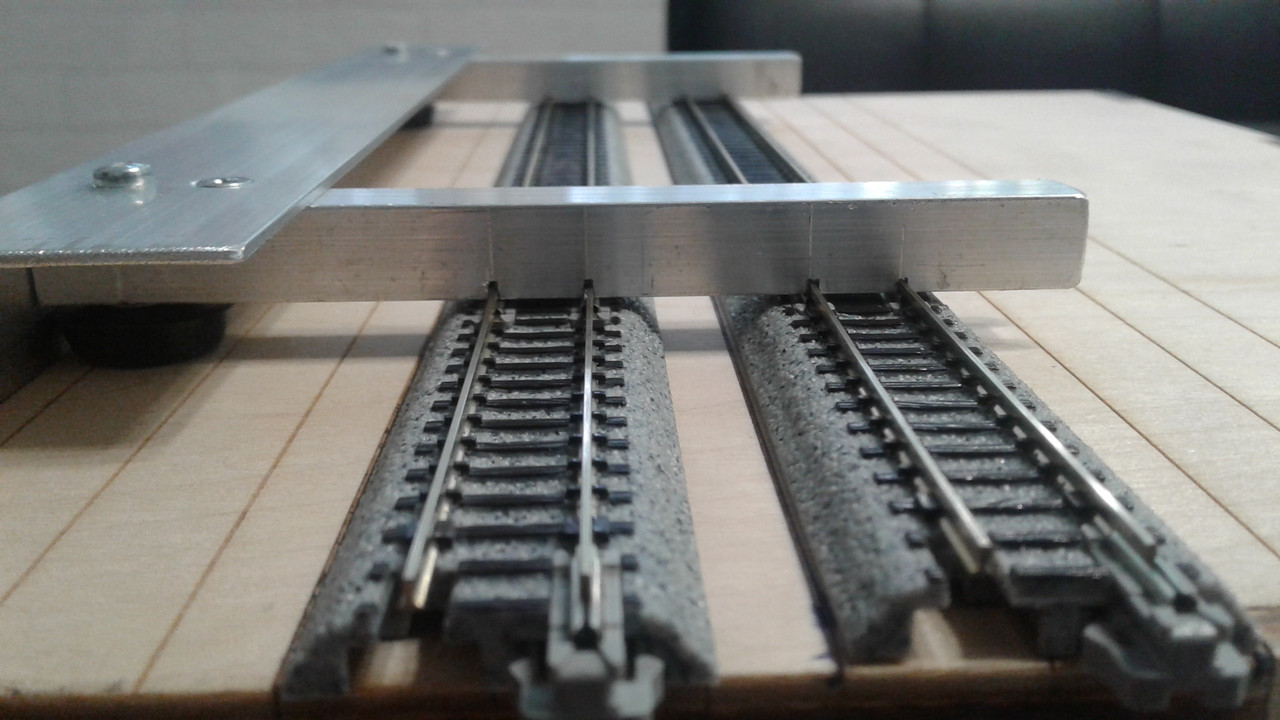

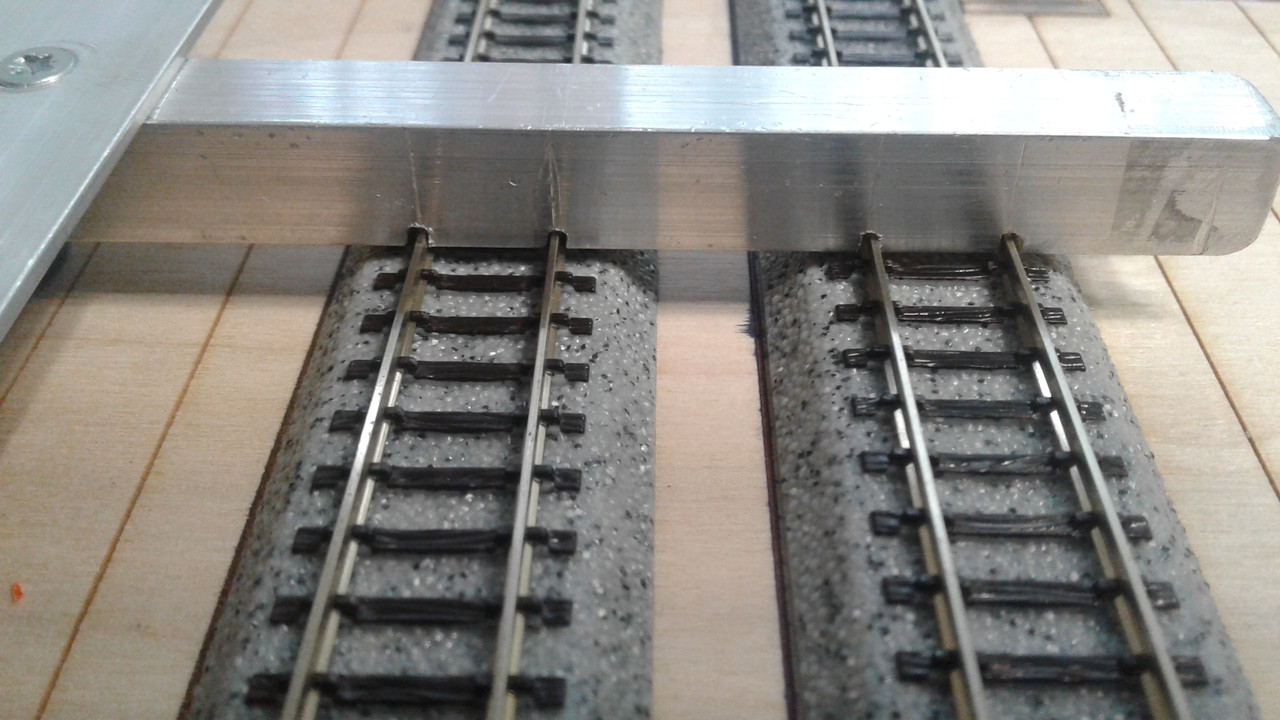

было вечером пару свободных часиков, запилил такой кондуктор, может кому пригодится идейка

[валерий]

было вечером пару свободных часиков, запилил такой кондуктор, может кому пригодится идейка

Круто. Рельсы на модуле  , возможно скоро будет и готовый модуль

[Кёф]

запилил такой кондуктор, может кому пригодится идейка

Дмитрий! Отличный кондуктор! Спасибо за идею.

[ШагратN]

Кондуктор отличный, в принципе можно сделать похожий и для углового модуля. Если отмерять от центра поворота

[Кёф]

Коллеги, если интересно, у меня в подборке накопилось несколько интересностей по  T-TRAK:

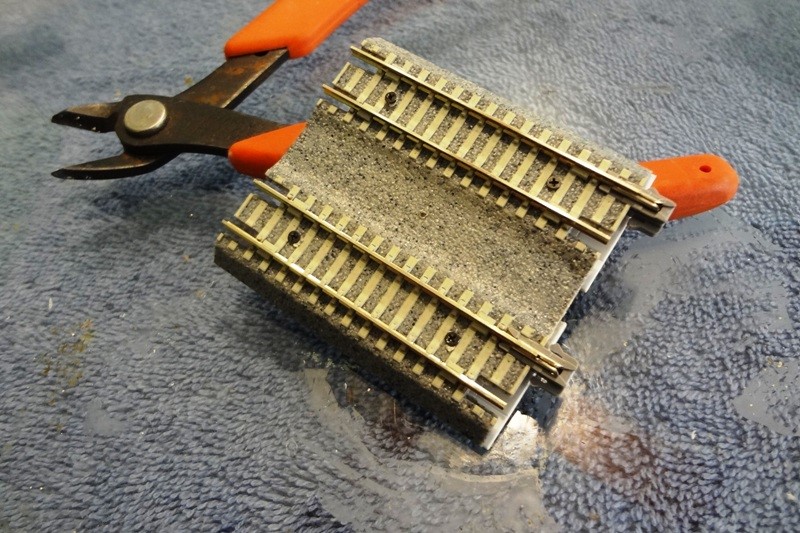

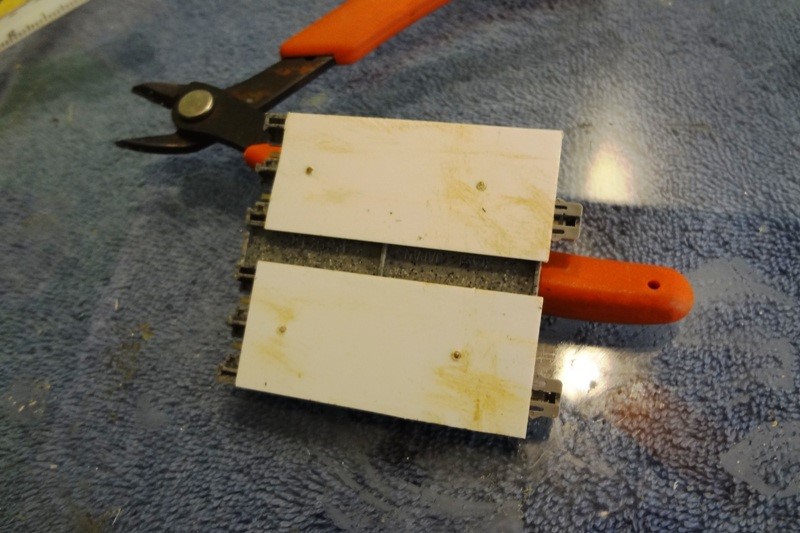

Вот выравниватель самый простой.

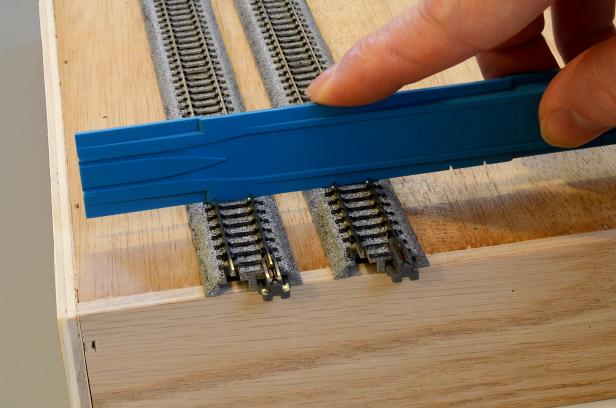

Вот выравниватель встречного позиционирования

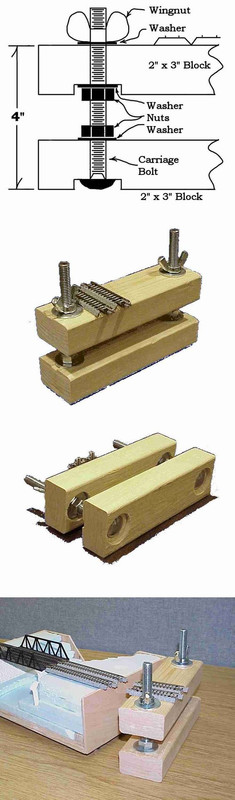

Ну или такой выравниватель:


Спойлер (кликните для показа/скрытия)



... и добавил:А ещё мне лично по душе вот такой вариант, когда, например модуль сделан способом фрезеровки и прямо выпилены пазы для рельсов.



[Сергеевич]

запилил такой кондуктор, может кому пригодится идейка

в целом совсем неплохо получилось.

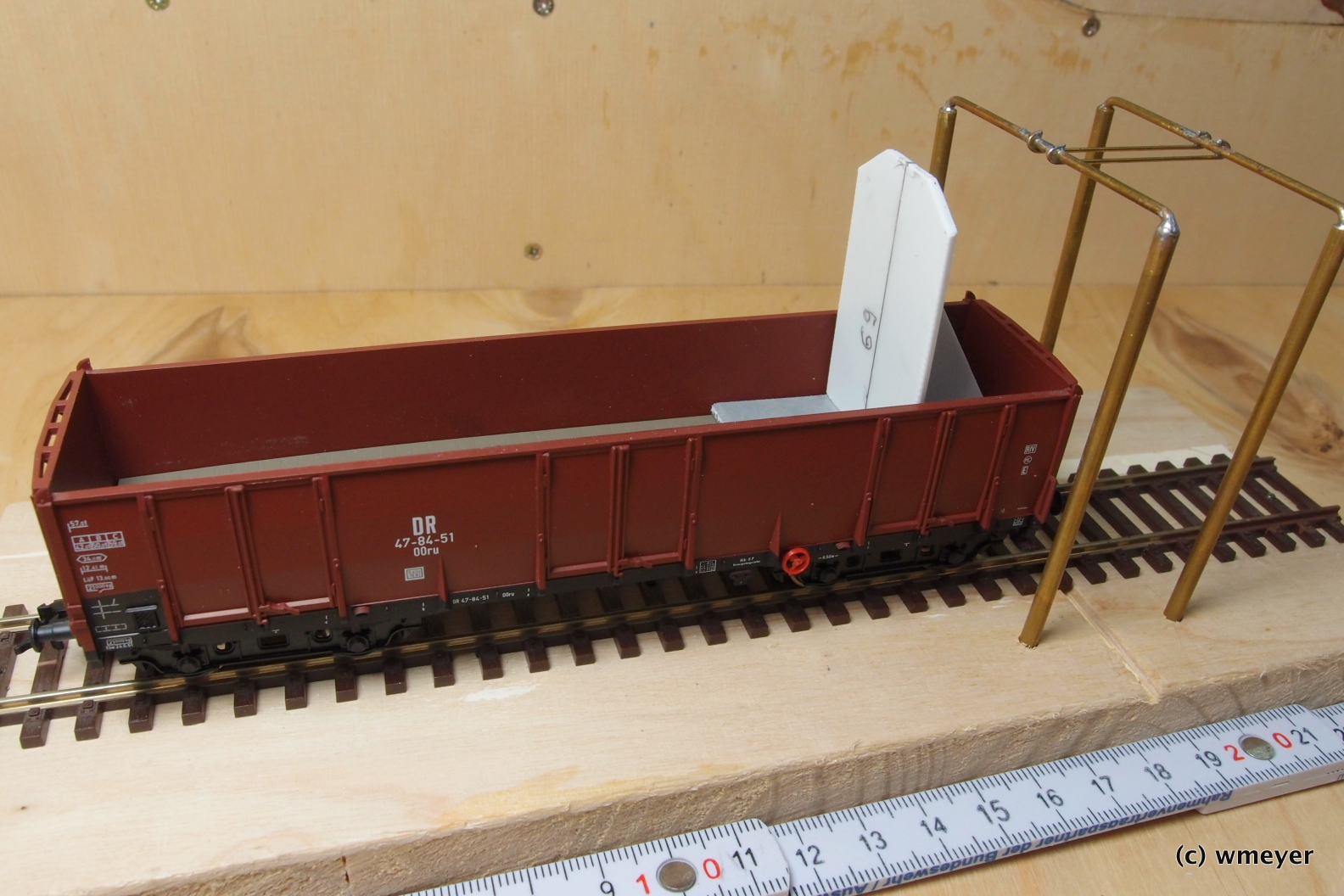

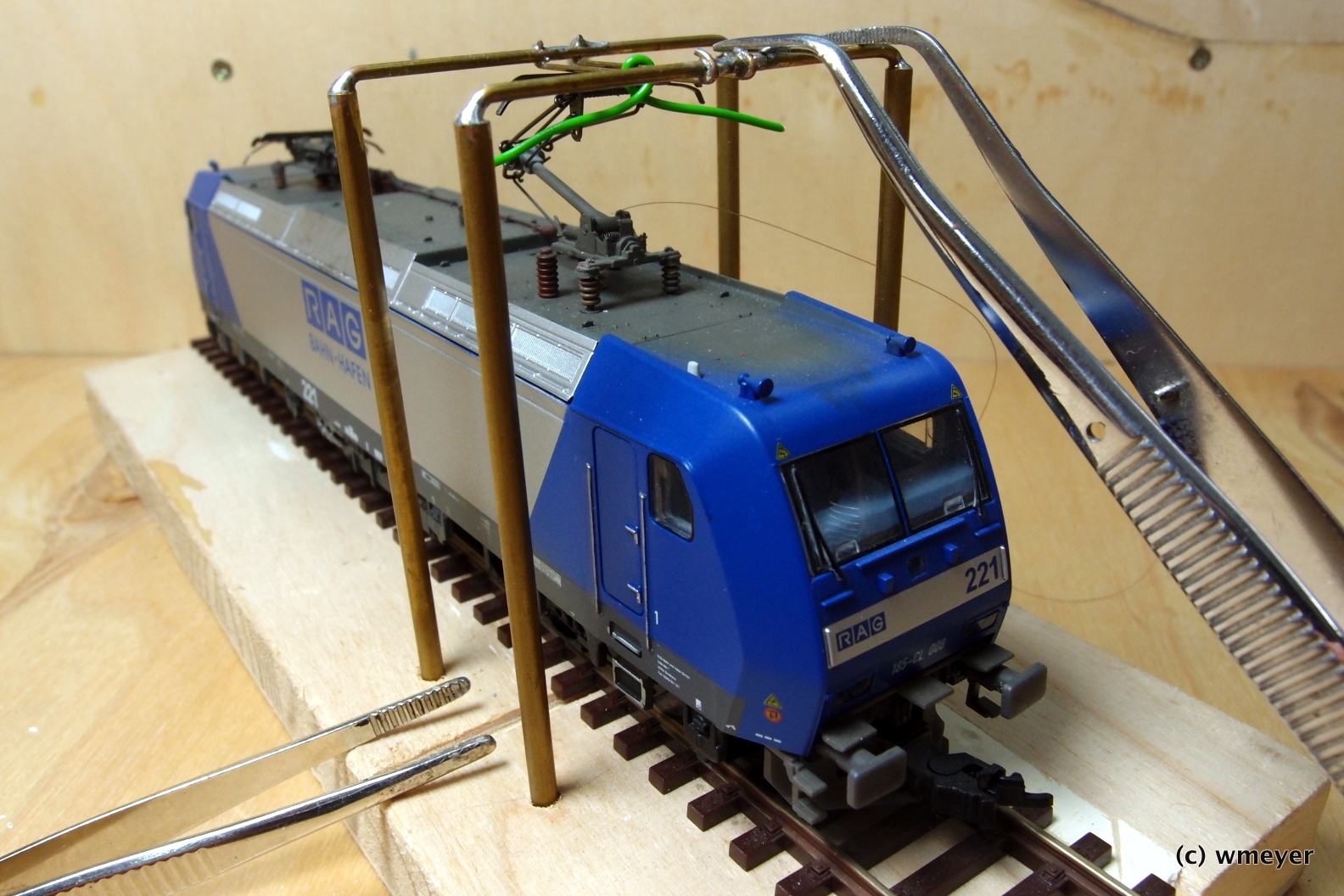

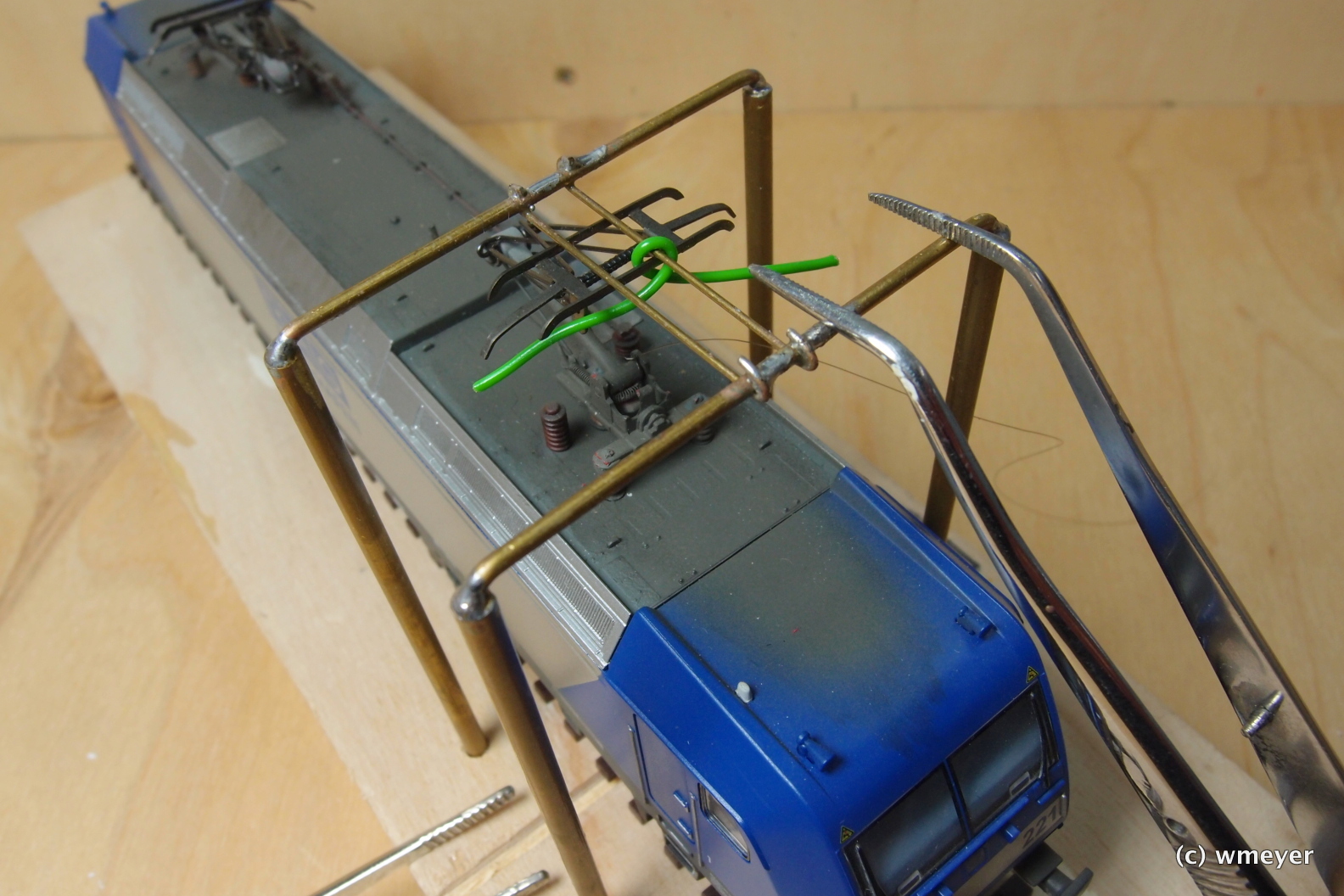

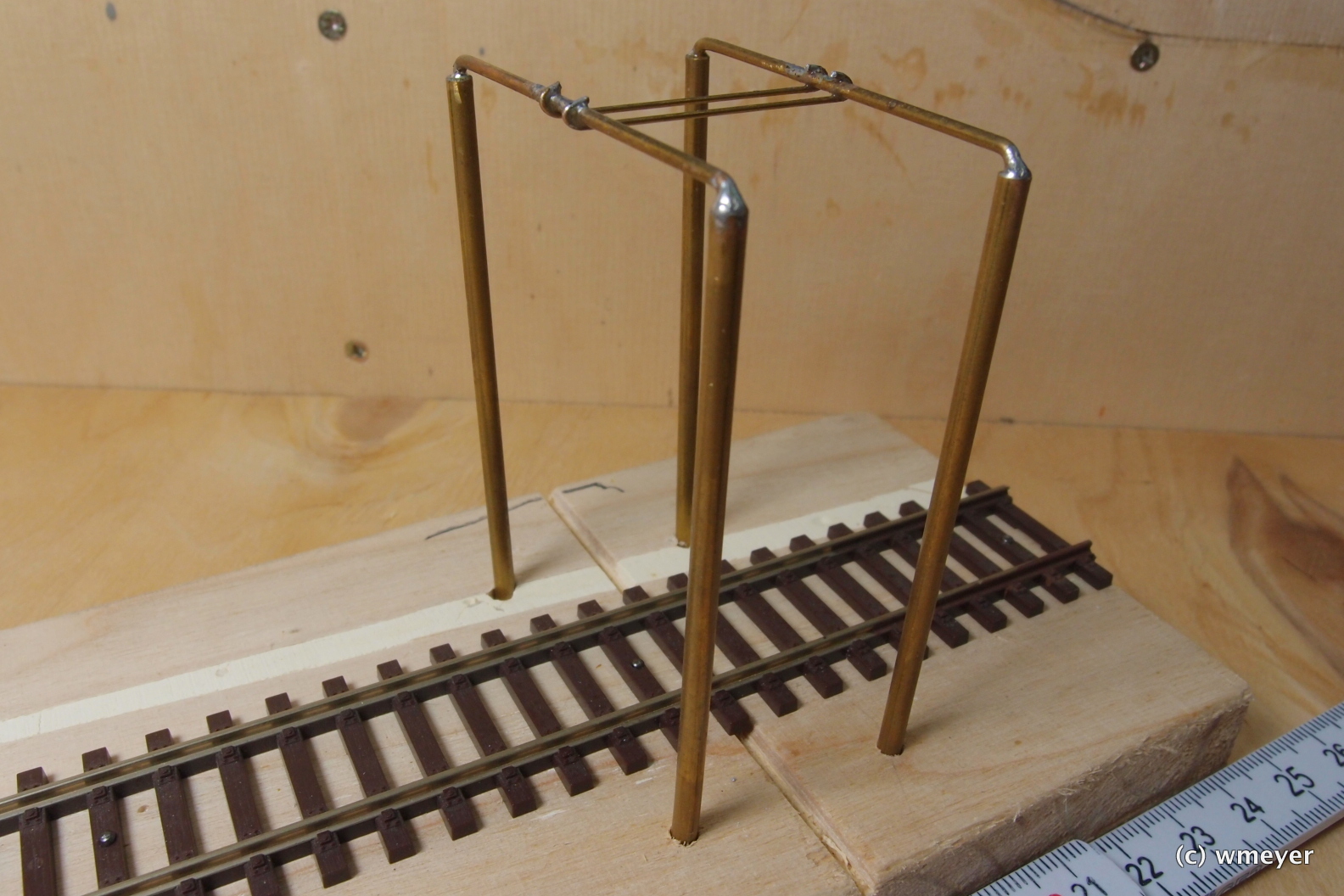

ещё к вопросу о кондуторах, в плане контактной сети:  немец сделал небольшой мастер-стенд для подвязки пантографов на строго определенной высоте

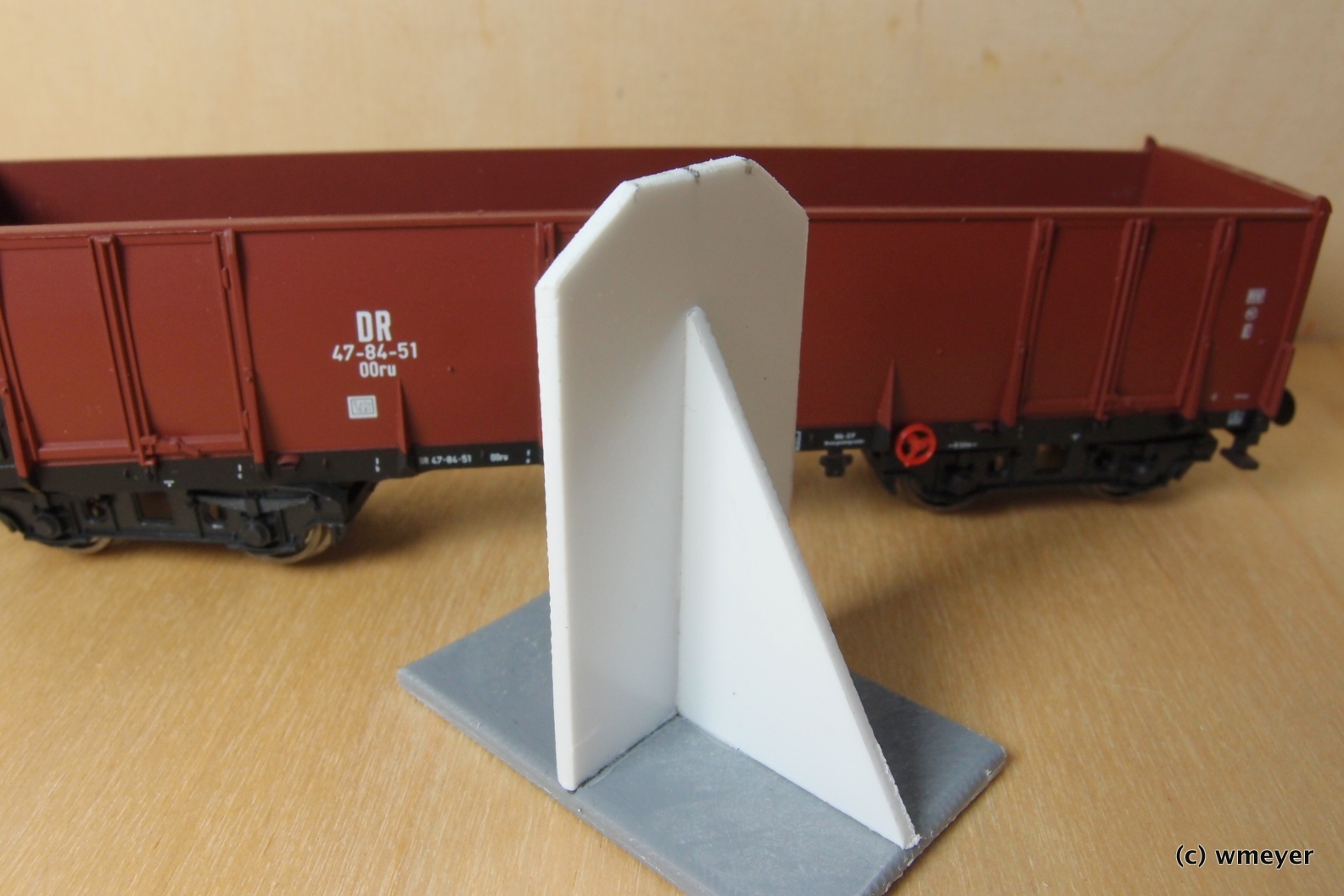

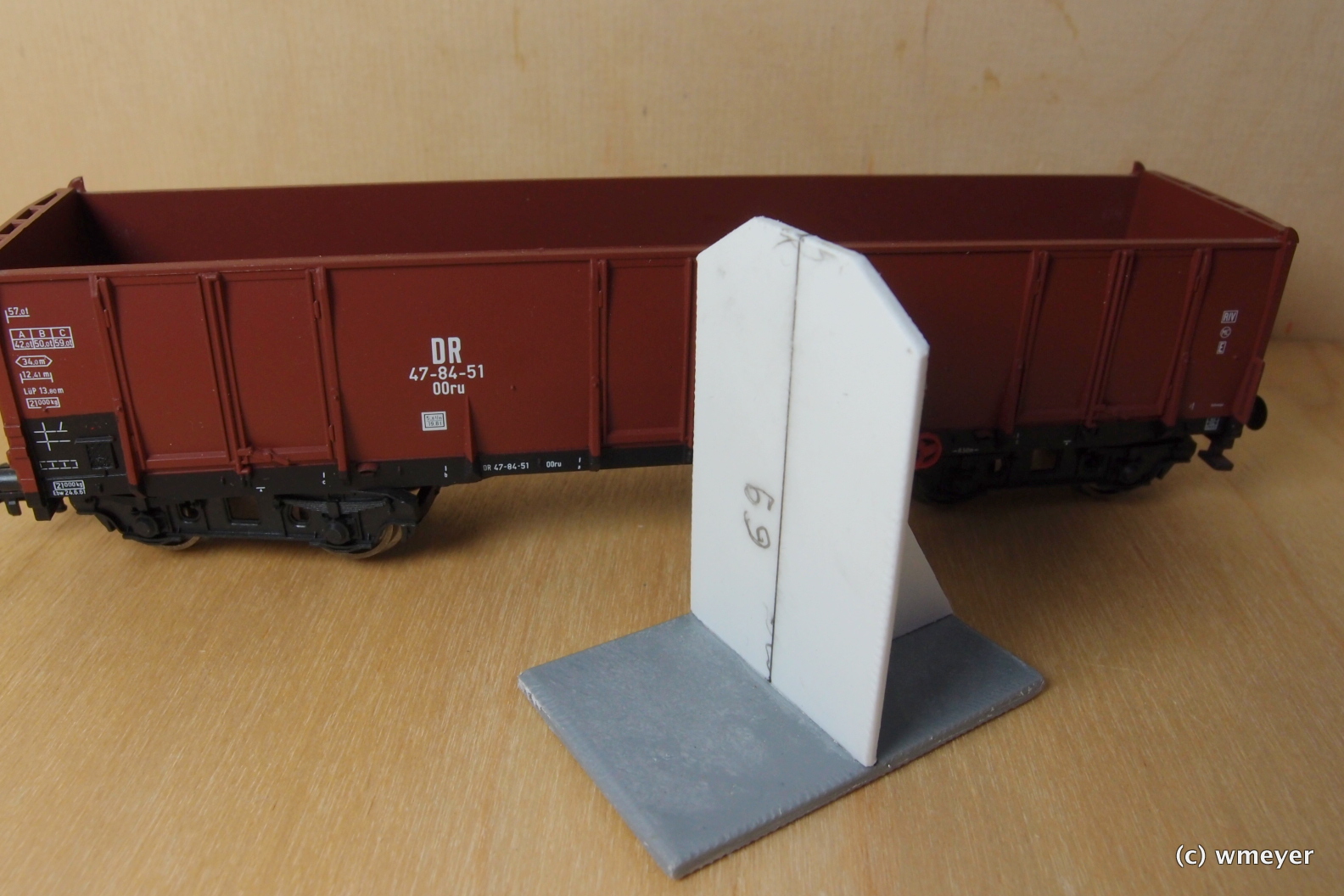

а также для изготовления  габаритных шаблонов для КС в любой вагон.

https://www.h0-detailwerk.de/klein-praktisch/

есть очень тонкие в несколько десятков микрон, видно не будет, если только на макрофото. здесь вот есть  0.05 мм https://www.conrad.com/p/thin-thread-mbz-92034-005-mm-658146

[Dmitry206]

Насколько я понимаю, там пазы не для рельсов. Это похоже на модули томикс, и это типа река

[Кёф]

Насколько я понимаю, там пазы не для рельсов. Это похоже на модули томикс, и это типа река

Верно, Дмитрий, просто подумал, что если кто-то будет фрезеровать, например, то будет профит.
Утопить Unitrack в толстой фанере если, например, не нужна балластная призма...
Да и так, если собирать только на покатушки, то может быть интересно и без гвоздей, прямо как Кижи...

[Nimrod94]

А когда будут сходки уже?

[DimaN]

В Питере у кого-то модули ещё остались? Пообщался с Максимом, вроде вся наша питерская тусовка с модулями сдулась.
