Семафоро-светофорное оборудование и прочие фонари

[HObbyTT-N]

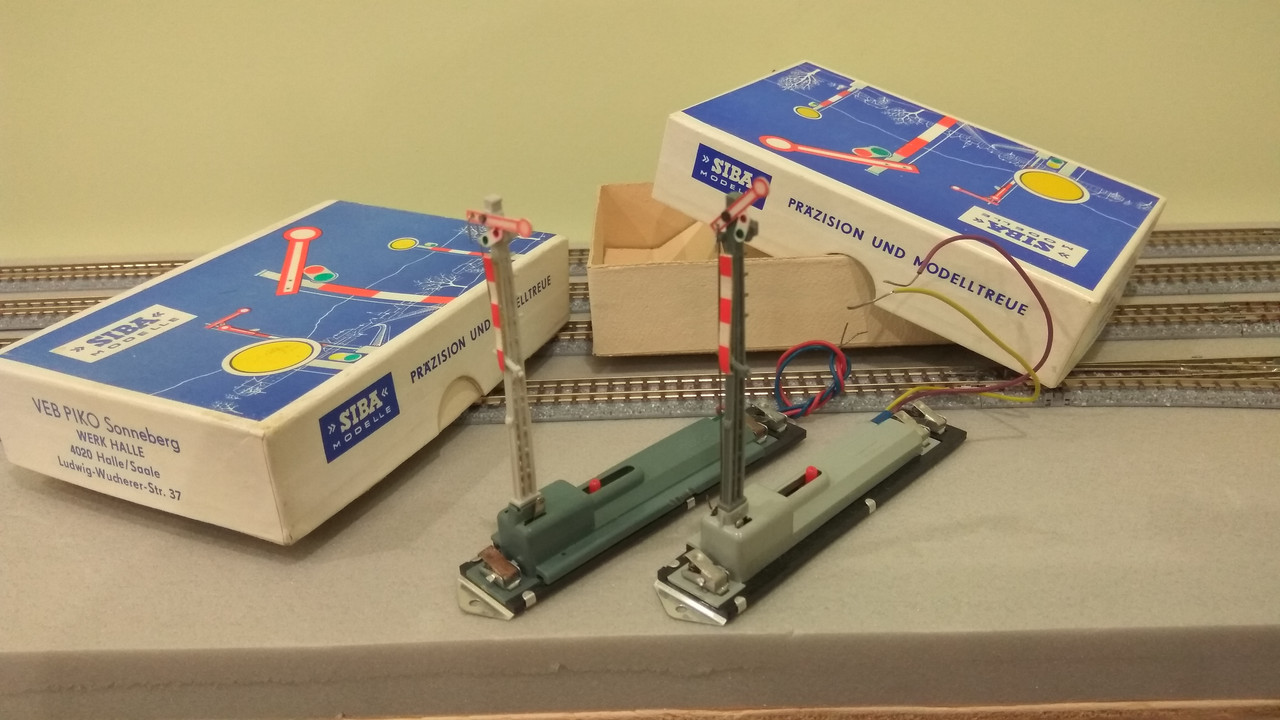

У меня был двухкрылый семафор с приводом от катушки.

[GPA]

Покупал у Сергея:
https://www.avito.ru/user/3f1b02459376a18eefb042b5cd9f5c1c/profile?id=991594024&iid=991594024&src=messenger&page_from=from_item_messenger


[andrusha79]

Спасибо товарищи. А что каталога ни какого у SIBA не было? Просто что бы понять что имеет смысл искать...

P.S. Кстати говоря, обратил внимание на то что в каталоге PIKO на 1986 год на фотографиях макета нет семафоров, только странного вида, довольно кургузые светофоры...

[andrusha79]

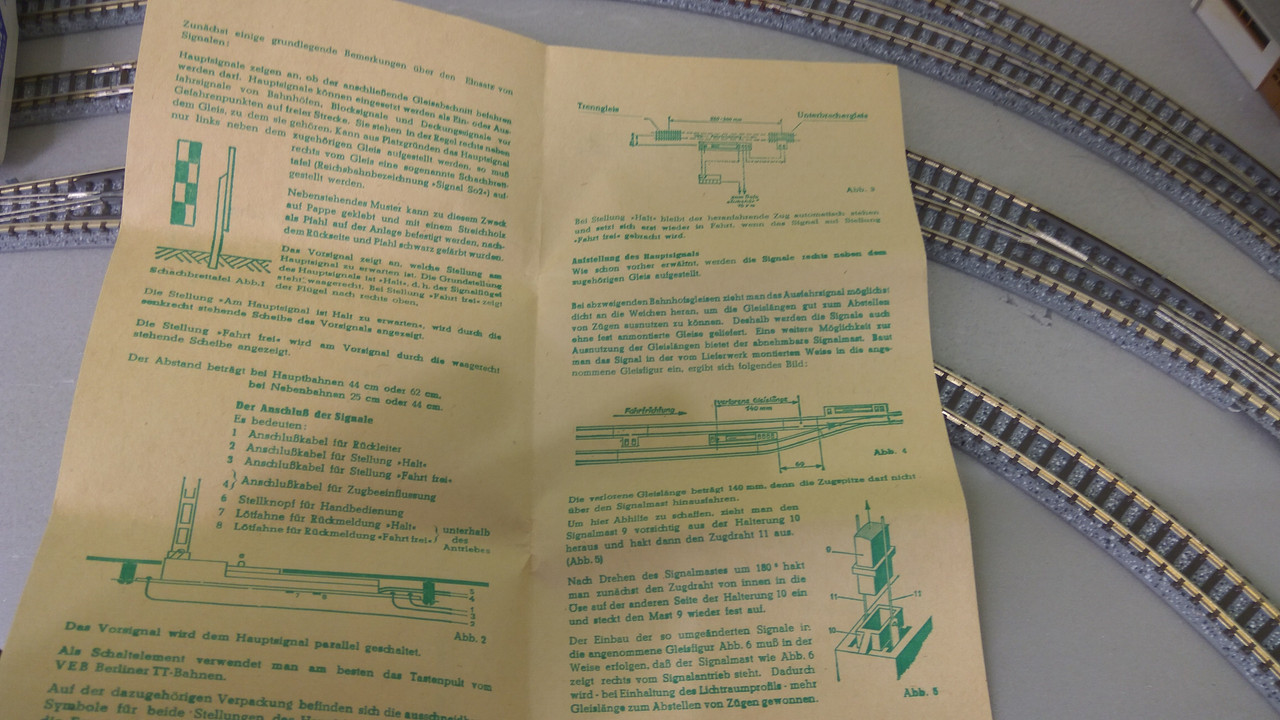

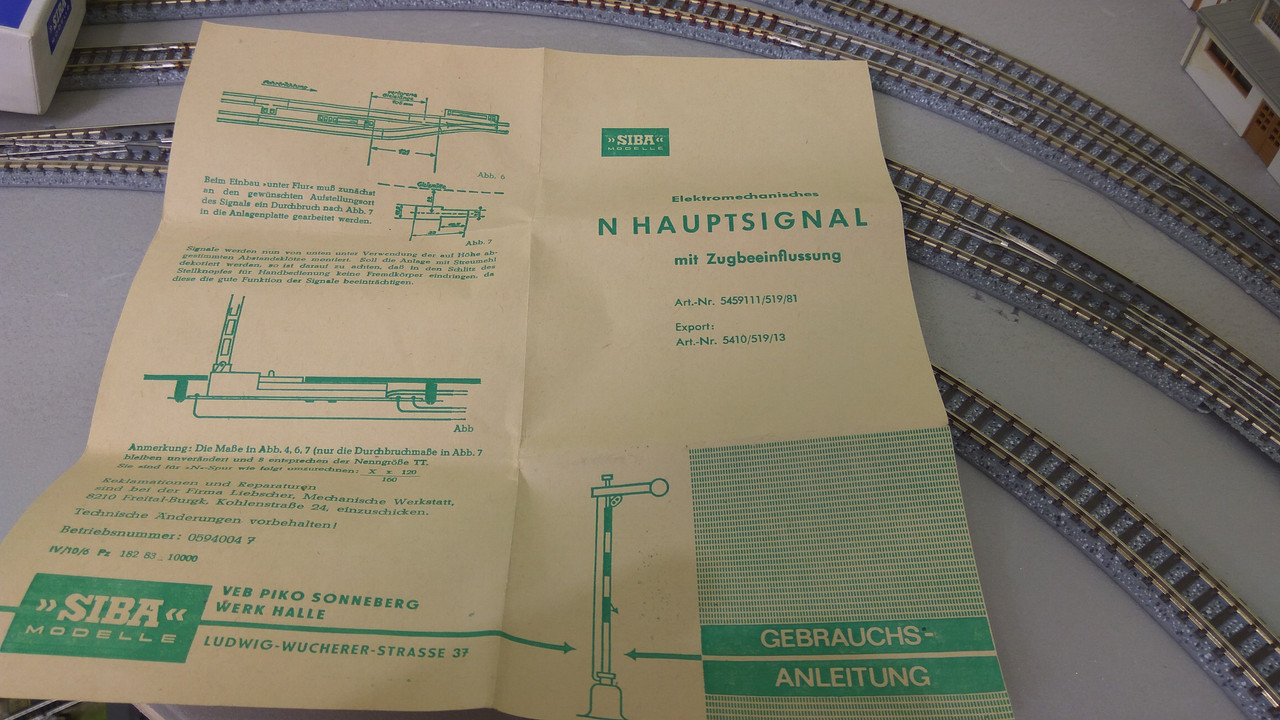

GPA, а нельзя ли вас попросить, выложить здесь скан этой инструкции? Ибо я добыл искомый семафор, но увы без документации.

[Кёф]

andrusha79,
Посмотрите в нашем разделе про старые книги.
В книгах вроде где-то проскакивала схема включения.
https://forum.nscaleclub.ru/index.php?topic=1787.0

[Кёф]

Вот тут, похоже, фото русскоязычной инструкции:

https://www.avito.ru/moskva/kollektsionirovanie/semafor_dlya_zheleznoy_dorogi_n0_2206024060?utm_campaign=native&utm_medium=item_page_ios&utm_source=soc_sharing

[andrusha79]

Вот тут, похоже, фото русскоязычной инструкции:

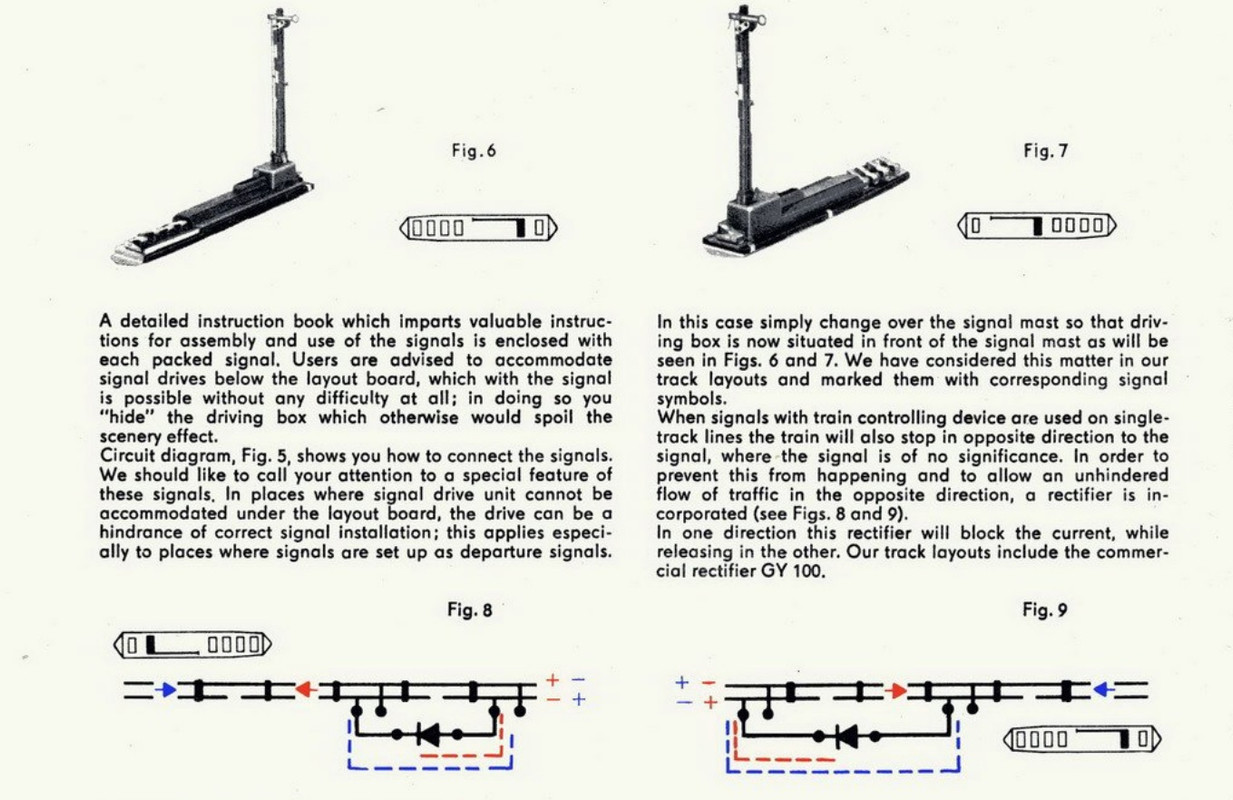

Вот спасибо. В книгах я смотрел, но с ходу не нашел. Проблема в том что я немецкий язык не знаю, от слова "совсем". А в англоязычном скане книги "Layout of tracks" судя по всему не хватает страниц ибо текст ссылается на иллюстрацию Fig.5, а ее и в помине нет. Так-то, как там соленоид щелкает - понятно, а интересно разобраться с тонкостями остальных разъемов...

P.S. И кстати говоря, некоторое недоумение вызывает то как в этой книге предлагают семафоры размещать на самом макете. Видимо это некая упрощенная схема или я в чем-то не разобрался.

[andrusha79]

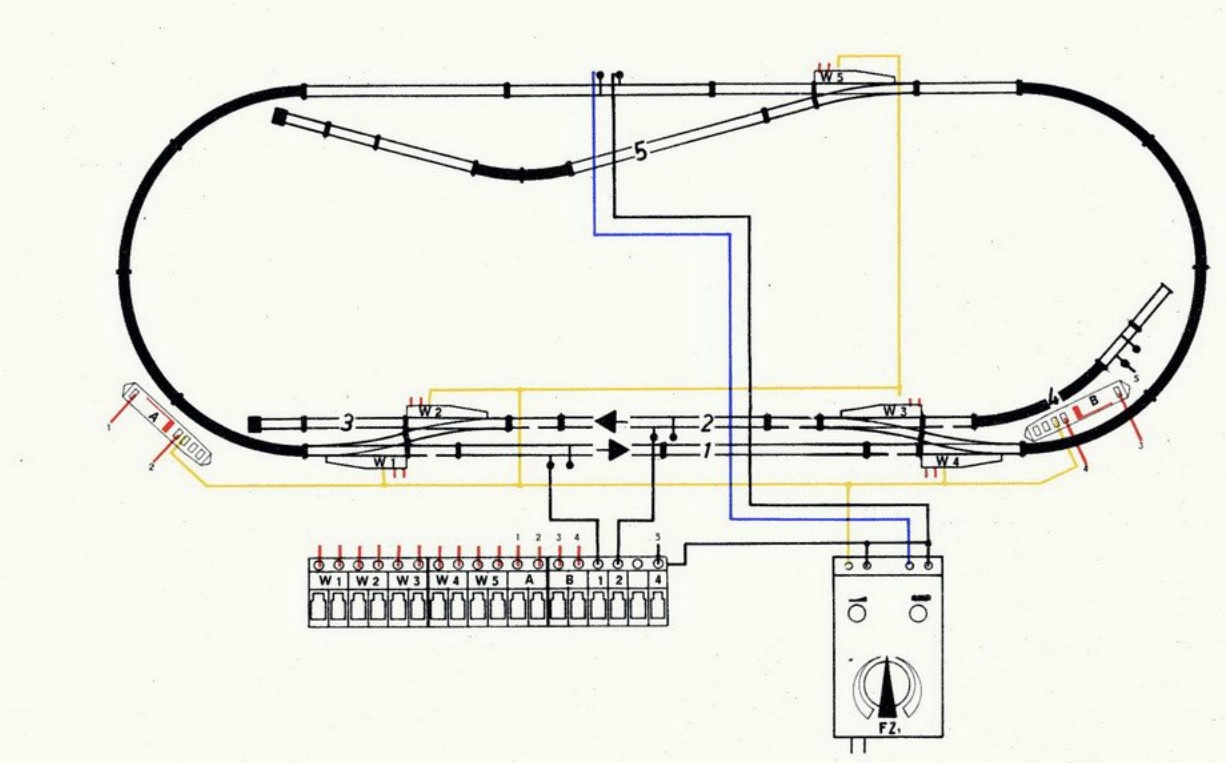

Коллеги, подскажите пожалуйста - в контексте рекомендаций по установке семафоров, какую роль играют семафоры А и В в следующих схемах? И почему например на второй схеме у стрелки W5 нет семафора?






[Alexandro]

В данных схемах - оба семафора с ручным управлением от кнопочных пультов , установлены по классической схеме  перед началом небольшой станции ,в реальном мире устанавливаются метрах в 50 и более от входной стрелки что бы показать занятость участка при маневрах с возможным выездом поезда за пределы стрелки.

[andrusha79]

Alexandro, ага - спасибо. Так, а я правильно понимаю, что у них тут все несколько упрощено и по идее должен был бы стоять двухкрыльевой и пояснять на какой путь можно, на какой нельзя? Или отдельно отсекают участок 50+ перед стрелкой, а далее ставят другой семафор?

[Alexandro]

2х-крылые при более насыщенной схеме используют ( с выходными сигналами ),второе крыло показывает движение с отклонением по стрелке ( как желтый мигающий с желтым на светофорах у нас ).А в схеме пико сигналы декоративную функцию выполняют,хотя при желании можно и некоторую автоматику с ними организовать.
