Схема модульного макета. Ваши советы

[Sandro]

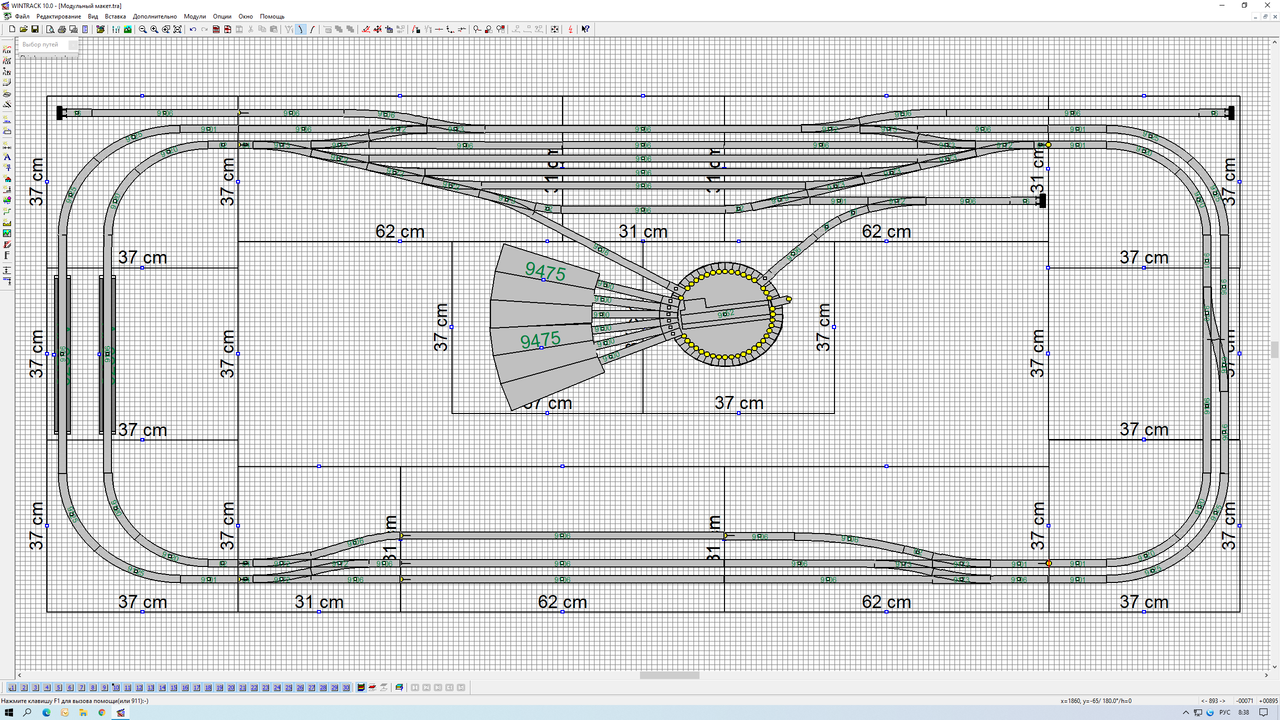

Может, как-то так?

Во! Отлично, по-моему

[Andre]

Смотрится приятно для глаз, хотя без строений не совсем понятно, насколько гармонично будет в итоге.
Единственный момент: огорчает отсутствие радиусных стрелок, которые позволили бы увеличить пространство на прямых участках для вокзалов, перронов и др.
Что весьма критично скажется в последствии для перспективы длинных составов.

[Сергей Зайцев]

Единственный момент: огорчает отсутствие радиусных стрелок, которые позволили бы увеличить пространство на прямых участках для вокзалов, перронов и др.

Вы хочете песен стрелок, их есть у меня...(парафраз Аркаши Северного)... . Я умышленно отказался от радиусных стрелок (хотя они у меня есть),  у Фляйша на них довольно частый сход...

[Кёф]

Может, как-то так?

Спойлер (кликните для показа/скрытия)

Сергей, на крайней схеме реализация поворотного круга прям очень похожа, кмк на реальное депо!
И сейчас подробнее глянул, изначальный Ваш вариант и моё предложение с круговыми стрелками не выполняли главную задачу - поставить состав, развернуть локомотив и вернуться за составом для движения в противоположном направлении.
Теперь для этого имеются 4 пути (правда разной длины) + имеется ещё один тупичок, который может являться как продолжением самого короткого пути так и, если его продлить на соседние модули, может выполнять роль самостоятельного запасного пути и использоваться для разворота состава.

Т.е. одобрямс!

[VSergN]

Какова получается максимальная длина поезда, который можно будет принять на станцию, не вылезая "за предел"?
Глядя на схему, видится, что порядка 85 см, т.е. 1-секционный лок и 4 "аммендорфа"...
Это при длине макета больше, чем 2,2 м!
