Новый проект - Ээл.

[Sormovo]

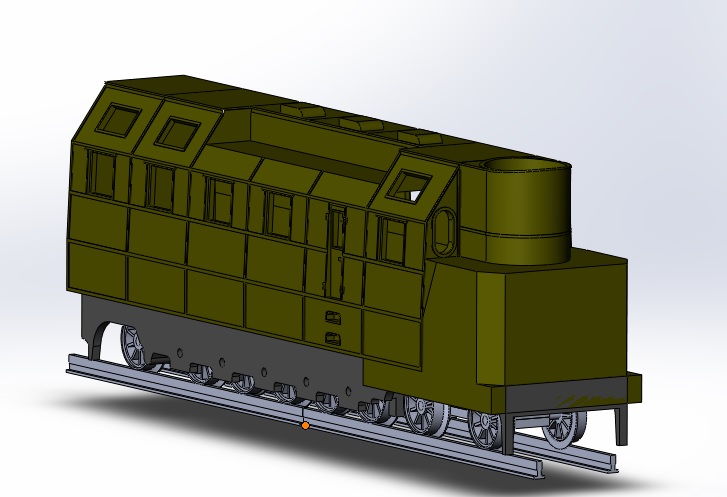

Вернуться к другим проектам пока не получилось, так что продолжил рисовать Ээл.


[Sormovo]

Дело движется.




Почти нет информации по задней тележке и задней стенке кузова, они будут скорее по мотивам.

Думаю сделать рабочий вентилятор, поставив отдельный низковольтовый микромотор, только надо разобраться, как сделать чтобы выдаваемые им обороты были минимальными, иначе будет много шума.

[ScaleN]

Почти нет информации по задней тележке и задней стенке кузова

ну, это наверное зависит от конкретного номера выбранного для моделирования прототипа....

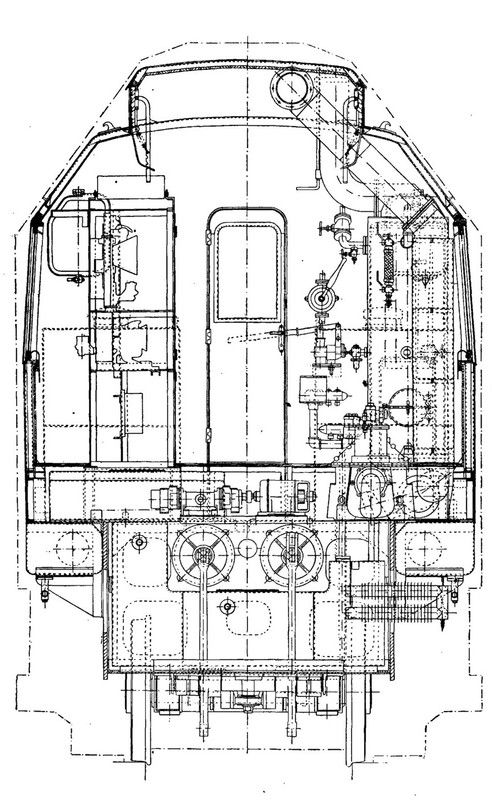

вот например для Ээл-8 задняя стенка есть!



... и добавил:вообще  с этими ЭЭл-... у меня например в голове полная каша с номерами, такое впечатление что условно "серийный" он был. Каждый новый собирали из того что удавалось настрогать именно в этот момент с различными экпериментами походу...

[Sormovo]

Да, все так. Ориентируюсь на 12, 13 и 14 номера, по ним хоть какие-то изображения есть и более-менее конструкция одинаковая. Если какой-то информации не хватает, беру с других.

[КБВ]

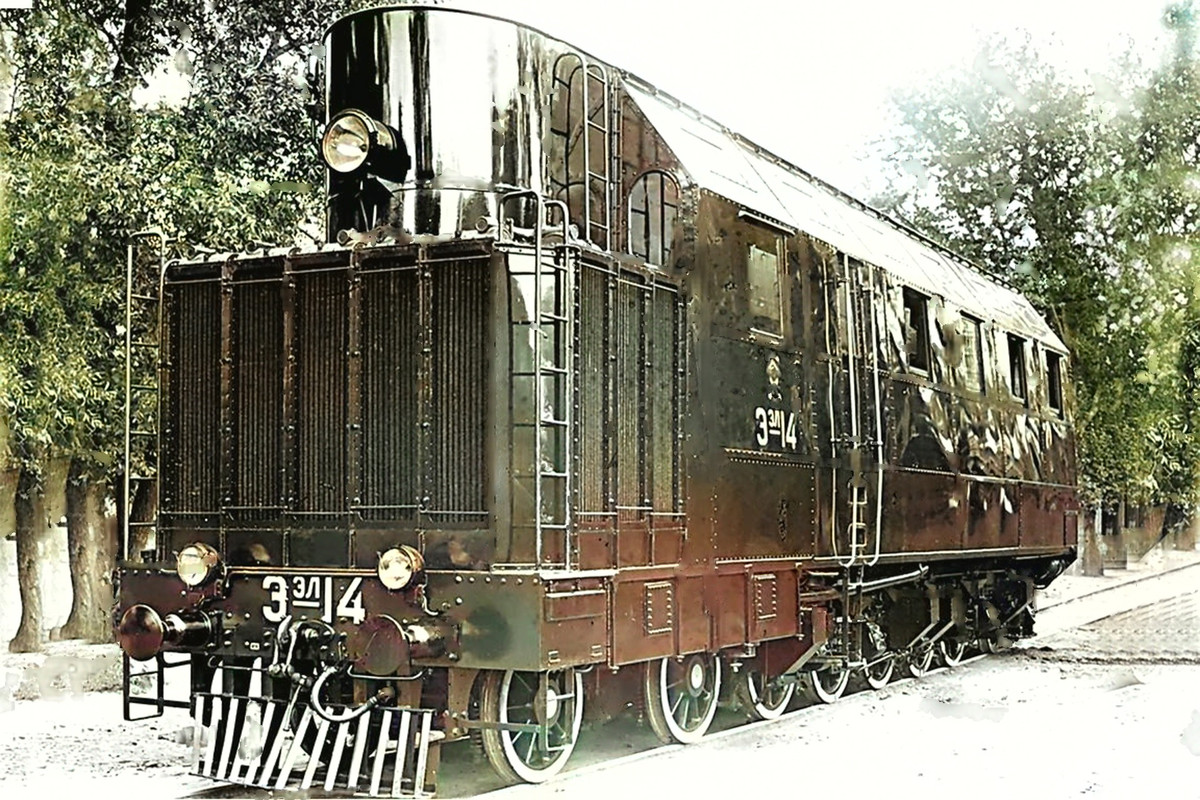

Не уверен на 100% , но как то мне кажется глядя на сохранившиеся фото и у 12 и у 14 номера боковая стенка ровная без излома.

[Sormovo]

Борис, я тоже сначала так думал, но потом повнимательнее присмотрелся и понял, что скос есть. Причем не так, как на известных бумажных выкройках (скошена треть кузова, где окна расположены), а начиная от нижней трети. Даже на фото в начале этой темы это можно увидеть. Скос есть, хотя и очень небольшой. И еще вот фото со скейла, там, правда, не ясно какой именно номер тепловоза на чертеже, но скос именно такой, как я описал.




http://scaletrainsclub.com/board/download/file.php?id=110902&mode=view
(по ссылке фото немного крупнее)

[КБВ]

В общем то да , согласен скос очень маленький , но есть. в принципе на этой фотографии его хорошо видно :

[ScaleN]

по ЭЭл-13 вообще видос есть - Рубиновые звезды 1940,
там можно много кадров поразглядывать, но задней стенки не видел

на этом фото скорее передняя тележка, т.к. висит балон

[ScaleN]

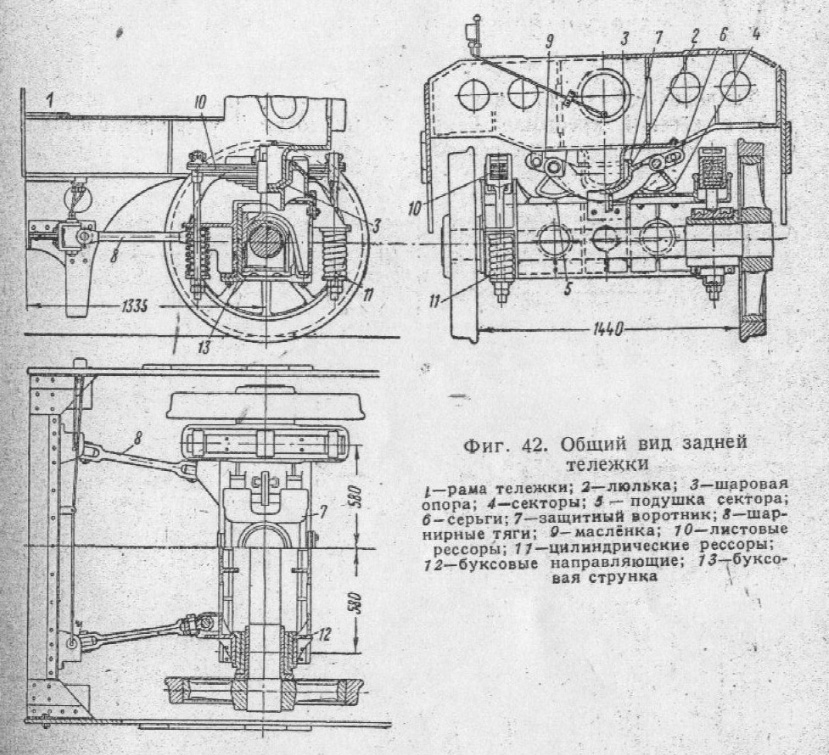

нет информации по задней тележке

она скорее всего одна из наиболее унифицированных частей



[Sormovo]

Да, вот на этот последний чертеж я и буду ориентироваться. Хотя есть фото Ээл9, где видна другая конструкция тележки, с наружными буксовыми узлами (не внутри рамы).
И еще есть варианты задней стенки кузова - с окнами и без. Я думаю делать с окнами.

[КБВ]

Как на мой взгляд лучше делать тележку с внутренними буксовыми узлами и не делать окна в задней стенке если только в двери. Ну это конечно на усмотрение автора.

[Sormovo]

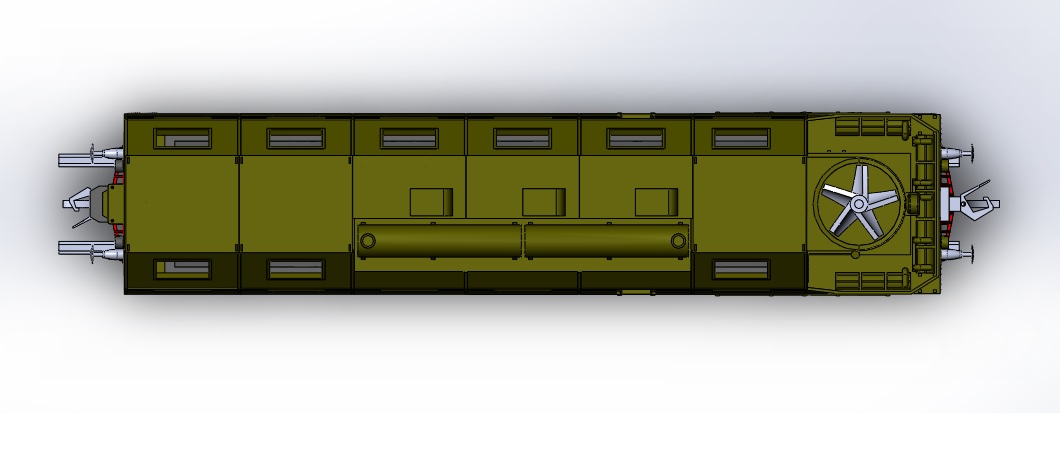

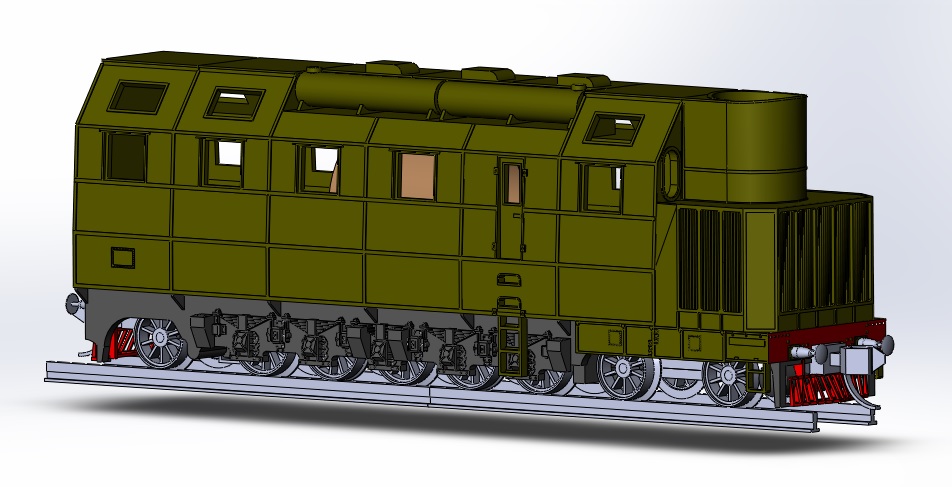

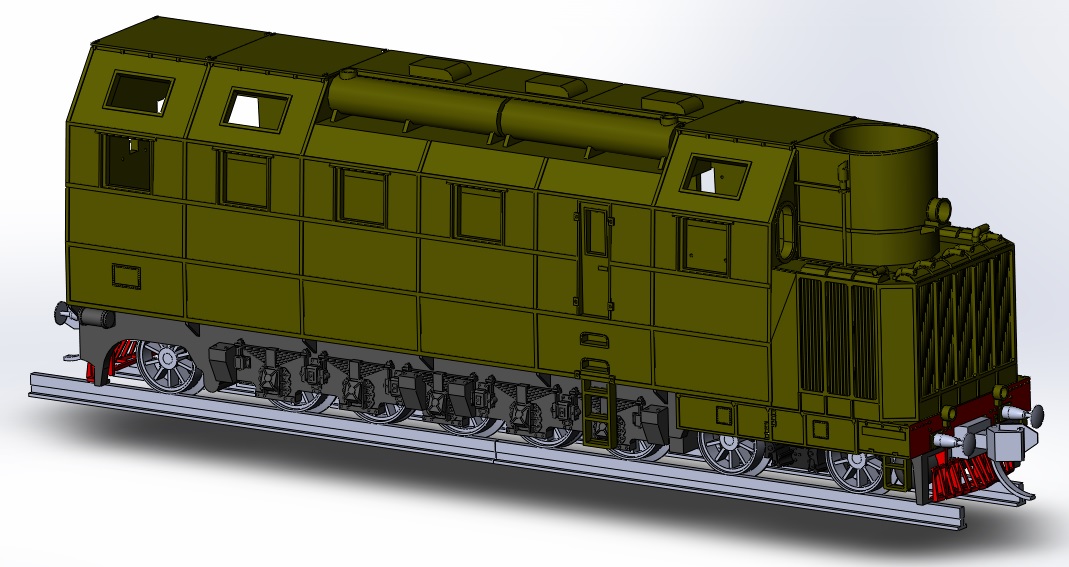

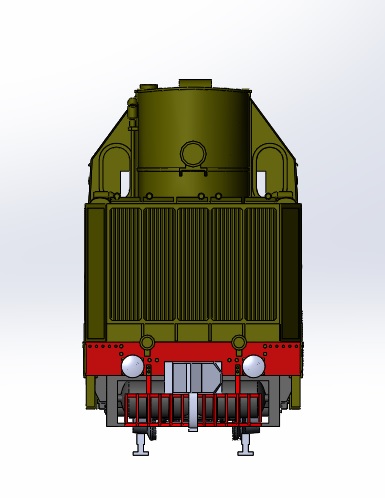

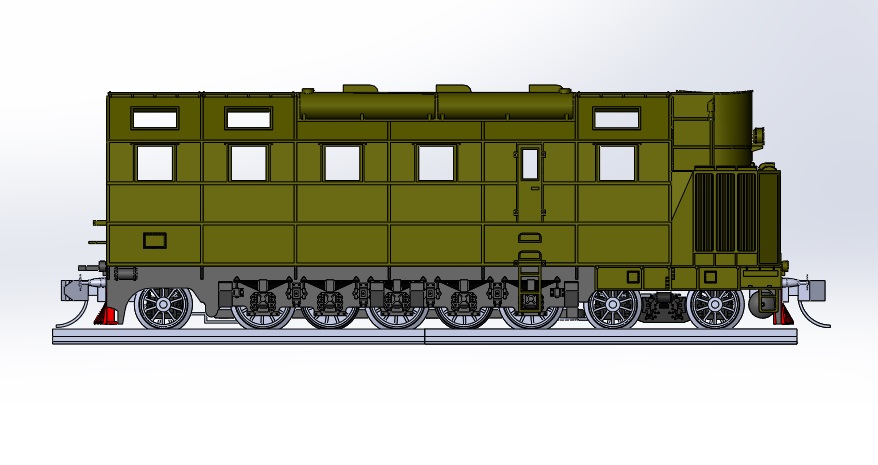

Закончил создание 3д модели.











[Knallfrosch]

Вот это аппарат!

[КБВ]

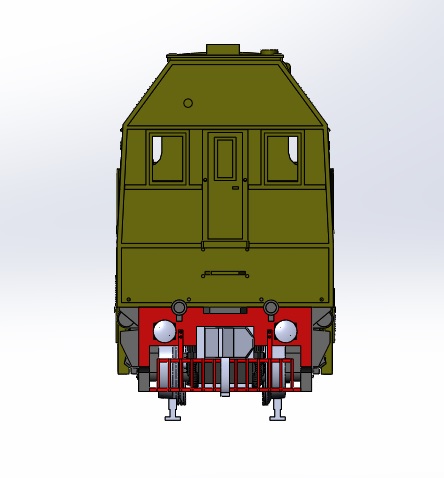

Тепловоз Ээл , очень классная модель и очень нужна в нашем масштабе. Хотя я уже писал , но Евгений ты точно уверен , что на торце должны быть окна. Я постарался где то что то найти есть они на прототипе или нет , но ничего не нашел. И повторюсь я бы их не делал.
... и добавил:Всё Жень признаю своё поражение нашёл таки что на торцевой стенке Ээл (9 , 12 , 14) как минимум с правой стороны от двери на торцевой стенке  (с лева не видно) , окно есть. В фильме "С дизелем по рельсам" Ээл проскакивает в кадре .

[Sormovo]

Борис, спасибо за наводку на фильм, посмотрю обязательно.
Я в вопросе торцевых окон решил ориентироватьсяна эту работу https://scaletrainsclub.com/board/viewtopic.php?t=9669
Модель вроде как выполнил человек, сам работавший на этих тепловозах, так что должен знать, что там как устроено.

... и добавил:Вот, кстати, еще модель, кажется из какого-то музея, тоже с торцевыми окнами.
Интересен так же и ц вет - синий. И цвет колес красный, тоже хочу колеса красными сделать, иначе их почти не видно будет.







Как написал ivan :"Именно синий цвет был цветом всего передового в те годы. ИС, ВЛ19, ПБ21, ВЛ22 и т. д."

Так что, возможно, это был изначальный цвет тепловоза при выпуске с завода. У меня будет третьей эпохи, зеленый, как на картинке в ТМ.
