Автор Тема: Оцифровка аналога со звуком.  (Прочитано 3247 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн haltol777

  • Пользователь
  • **
  • Сообщений: 32
  • Репутация: +7/-0
  • Откуда: Москва
  • Имя: Анатолий
Оцифровка аналога со звуком.
« : 31 Января 2023, 10:16:28 »

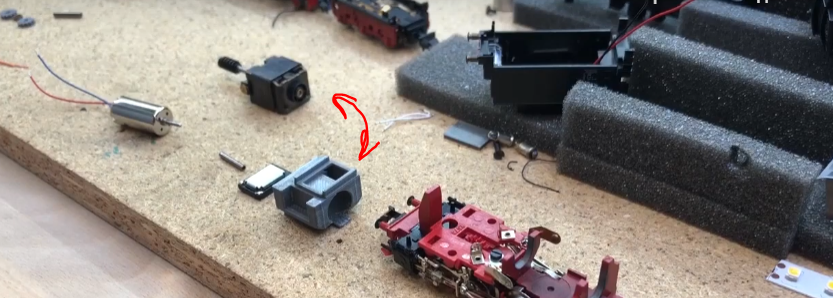

Доброго дня в youtube наткнулся на интерьерное видео.
Суть такова что для Fleishmann-овских моделей автор подобрал мотор и сделал 3D модель корпуса под без резонаторный динамик, что кардинально упрощает оцифровку моделей со звуком.





Автор не делится конечно же что за мотор и не дает 3D модель корпуса для мотора с местом по динамик.
Может кто уже это делал здесь?

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 6949
  • Репутация: +299/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Оцифровка аналога со звуком.
« Ответ #1 : 31 Января 2023, 11:18:19 »
Мотор - обычный coreless китаец. Корпус такой сделать несложно, но его нужно делать для каждой конкретной модели локомотива, мотора и динамика.

Оффлайн haltol777

  • Пользователь
  • **
  • Сообщений: 32
  • Репутация: +7/-0
  • Откуда: Москва
  • Имя: Анатолий
Re: Оцифровка аналога со звуком.
« Ответ #2 : 31 Января 2023, 12:10:12 »
Доброго, скорее не для каждой модели локомотива. Я для каждого типа мотора, ибо идея в том что нов. мотор + корпус + динамик по размеру = старый мотор.

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 6949
  • Репутация: +299/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Оцифровка аналога со звуком.
« Ответ #3 : 31 Января 2023, 13:04:46 »
ибо идея в том что нов. мотор + корпус + динамик по размеру = старый мотор.

Не совсем так. Учитывая дефицит места, думаю, автор использовал все возможное пространство для размещения и декодера и динамика и Powerpack`а. Даже на фото видно, что новый корпус != старому мотору.



А такой вариант как вы описываете предлагает dm-toys.de для конверсии, но там все сильно проще:




Вот еще интересный пример:


Оффлайн haltol777

  • Пользователь
  • **
  • Сообщений: 32
  • Репутация: +7/-0
  • Откуда: Москва
  • Имя: Анатолий
Re: Оцифровка аналога со звуком.
« Ответ #4 : 31 Января 2023, 13:40:08 »
Крайний пример, огонь. Еще весу добавил.


Вот немного из того, что сам сделал.
FL BR39

Kato SVT877

Оффлайн HObbyTT-N

  • Ветеран
  • *****
  • Сообщений: 1514
  • Репутация: +34/-1
  • N--Die ideale spur!
  • Откуда: Севастополь
  • Имя: Андрей.
Re: Оцифровка аналога со звуком.
« Ответ #5 : 31 Января 2023, 17:57:42 »
Кто-то у нас на Форуме уже впердоливал декодер в бр80,правда "роковский" и без звука!

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6923
  • Репутация: +252/-1
  • Имя: Михаил
Re: Оцифровка аналога со звуком.
« Ответ #6 : 31 Января 2023, 21:10:17 »
Кто-то у нас на Форуме уже впердоливал
Впердоливал. Но декодер (МД скорее всего) был просто положен на двигатель через прокладку.

Идея со звуком - хороша. Но действительно требуется инженерная проработка для каждого случая.
Раз у кого-то получилось, мы тоже сможем, если захотим.


... и добавил:
А моторы там используются на 12 вольт?
Михаил, DCC

Оффлайн bav

  • Постоялец
  • ***
  • Сообщений: 192
  • Репутация: +30/-3
  • Откуда: Москва
  • Имя: Александр
Re: Оцифровка аналога со звуком.
« Ответ #7 : 01 Февраля 2023, 00:04:58 »
Кто-то у нас на Форуме уже впердоливал декодер в бр80,правда "роковский" и без звука!

Я ставил ESU, но бес света. Давно было.

З.Ы.

У наших купил, за 3 часа пайки поехал.

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2037
  • Репутация: +103/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Re: Оцифровка аналога со звуком.
« Ответ #8 : 01 Февраля 2023, 00:11:37 »
Вот немного из того, что сам сделал.

Круто - Лайк - Подписка!

Понравилось как паровоз на японском разговаривает)))



Оффлайн haltol777

  • Пользователь
  • **
  • Сообщений: 32
  • Репутация: +7/-0
  • Откуда: Москва
  • Имя: Анатолий
Re: Оцифровка аналога со звуком.
« Ответ #9 : 28 Февраля 2023, 10:28:36 »
Тестовая 3D  модель для большинства Fleischmann (1/160) оригинальный мотор меняем на  = двигатель 716 coreless + Динамик 16*9*3 + 3 шт Танталовых D 25V 100 uF + чутка места под декодер ModelDepo SoundGT2.1 micro.
Во вложение проект в blender-е (если что то хочется поправить) + STL для печати на 3D принтере.









Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 6949
  • Репутация: +299/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Оцифровка аналога со звуком.
« Ответ #10 : 28 Февраля 2023, 21:50:20 »
Без обид, но эта модель никуда не годится...

Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6923
  • Репутация: +252/-1
  • Имя: Михаил
Re: Оцифровка аналога со звуком.
« Ответ #11 : 01 Марта 2023, 03:07:51 »
Без обид, но эта модель никуда не годится...
из отдельных объёмов?

Надо бы ещё ограничить проворот двигателя.
Михаил, DCC

Оффлайн haltol777

  • Пользователь
  • **
  • Сообщений: 32
  • Репутация: +7/-0
  • Откуда: Москва
  • Имя: Анатолий
Re: Оцифровка аналога со звуком.
« Ответ #12 : 01 Марта 2023, 08:22:46 »
Без обид, но эта модель никуда не годится...
Не спорю, время покажет да и скорее всего еще придется подредактировать 3D модель, но начало положено. Жду двигатели, начну Fleischmann br78.


Надо бы ещё ограничить проворот двигателя.
Задумка в натяг, перед установкой двигателя  3D модель в морозилку.


из отдельных объёмов?
Отдельные объемы для быстрой корректировки модели, в STL монолит.



« Последнее редактирование: 01 Марта 2023, 08:54:15 от haltol777 »

Оффлайн Lem

  • Ветеран
  • *****
  • Сообщений: 953
  • Репутация: +66/-0
  • Откуда: Санкт-Петербург
  • Имя: Станислав
Re: Оцифровка аналога со звуком.
« Ответ #13 : 01 Марта 2023, 22:00:10 »
Задумка в натяг, перед установкой двигателя  3D модель в морозилку.
Тогда уж, скорее, наоборот - мотор морозить, а корпус - греть :)
Каждое кроилово ведет к попадалову

Оффлайн Nimrod94

  • Старожил
  • ****
  • Сообщений: 254
  • Репутация: +7/-1
  • Откуда: Санкт-Петербург
Re: Оцифровка аналога со звуком.
« Ответ #14 : 02 Марта 2023, 00:02:14 »
а у этих моторов корпус идеально круглый без выемок?
