что Unitram как и Unitrack имеет 7,2 мм до УГР.

Алекс.
Действительно, Unitram как и Unitrack имеет 7,2 мм до УГР, т.к. это полностью совместимые системы. Даже есть переходной адаптер с межпутевого 25 мм Unitram на 33 мм Unitrack.

... и добавил:
Денис, может помнишь на скейте была эта тема так реализована:

Да, Саш.
Знакомая тема...

... и добавил:

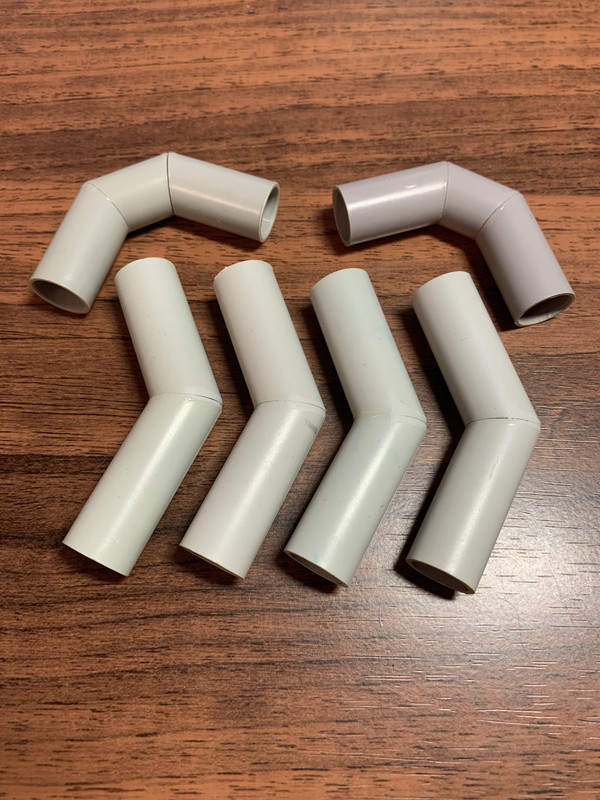

Заготовки труб-газоотводов доменной печи:

« Последнее редактирование: 04 Мая 2023, 22:02:40 от random »
0е\0n30-H0\H0f\Н0i\H0e\H0m-TTe\TTm-Nm\Ne-Z
Отечественная тематика, узкоколейка, трамваи, спецтехника и т.д.
"Терминатор" старого Piko N и ВТТВ

Онлайн random

  • Ветеран
  • *****
  • Сообщений: 572
  • Репутация: +24/-0
  • Откуда: Москва
  • Имя: Ден

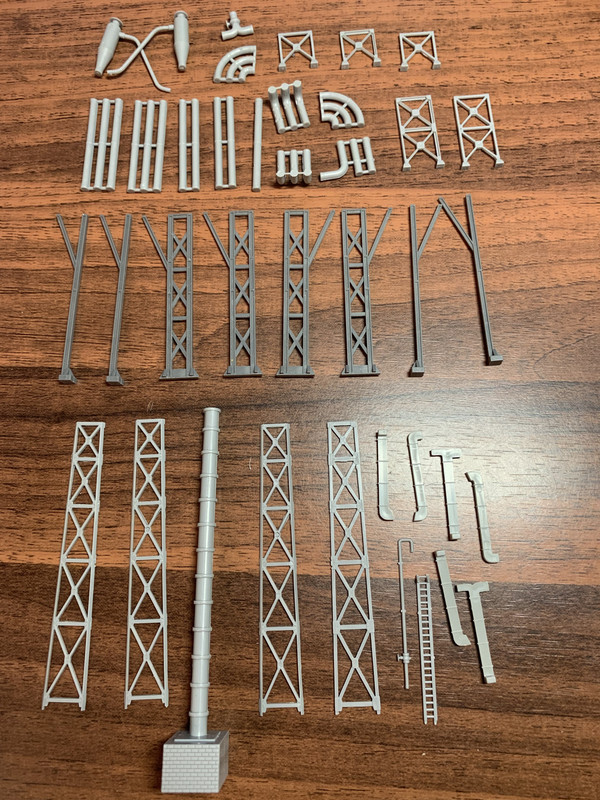

Ещё подбираю элементы "обвеса":


0е\0n30-H0\H0f\Н0i\H0e\H0m-TTe\TTm-Nm\Ne-Z
Отечественная тематика, узкоколейка, трамваи, спецтехника и т.д.
"Терминатор" старого Piko N и ВТТВ

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2320
  • Репутация: +127/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Действительно, Unitram как и Unitrack имеет 7,2 мм до УГР, т.к. это полностью совместимые системы.
random, спасибо!
Понятно, значит, можно рассмотреть проектирование моих модулей только для возвышения на соответствующий уровень (+25 мм) ну и ещё +49 мм до уровня T-Trak. Подумаю, есть пара идей, может кого и заинтересует.

Спойлер (кликните для показа/скрытия)
« Последнее редактирование: 05 Мая 2023, 12:59:39 от Кёф »

Оффлайн wsn01

  • Ветеран
  • *****
  • Сообщений: 853
  • Репутация: +209/-0
  • Откуда: Москва
  • Имя: Владимир
Ден, приветствую!
Немного пробежался по своим архивам.

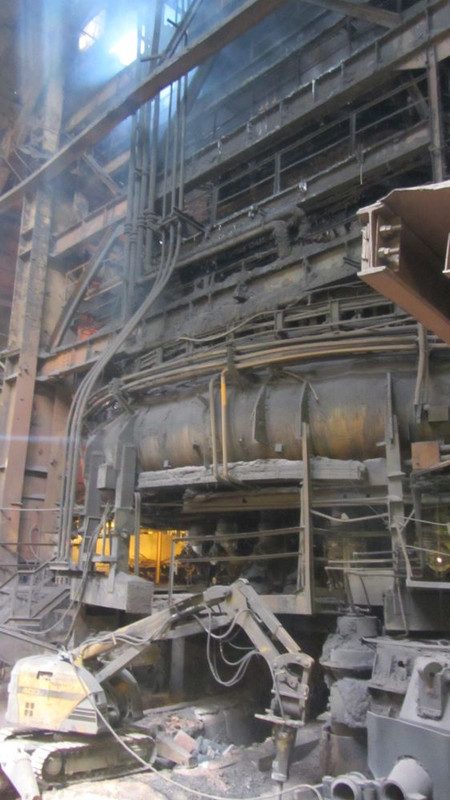

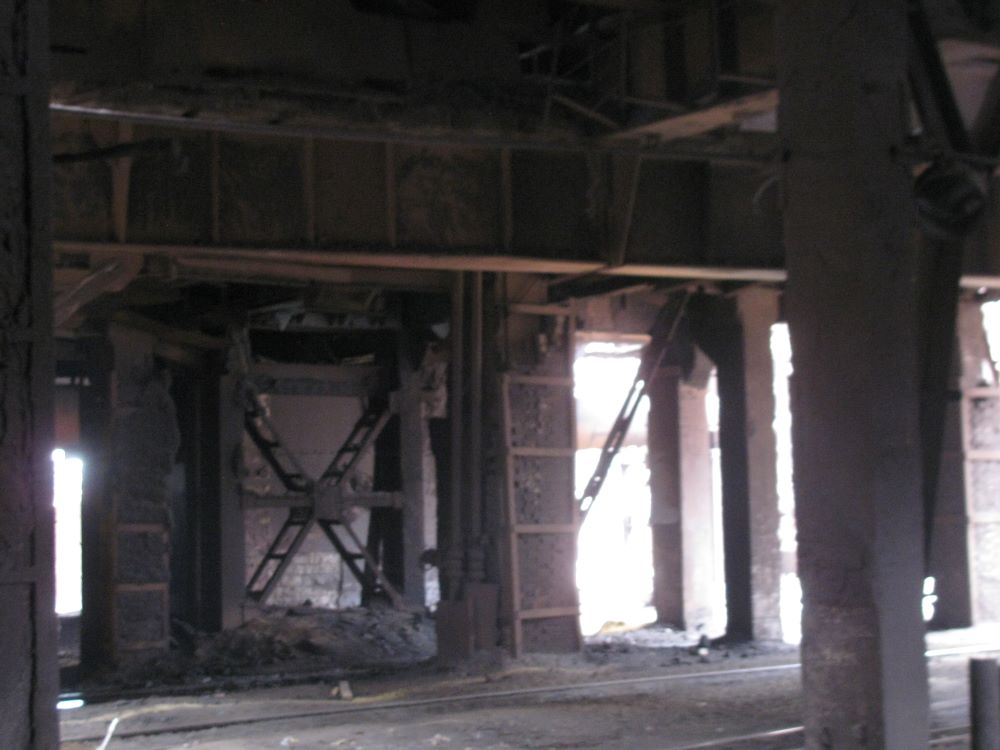

Внутренний двор доменной печи

Большая горизонтальная труба вокруг печи - это подвод воздуха в печь. Чуть поменьше - подвод газа.

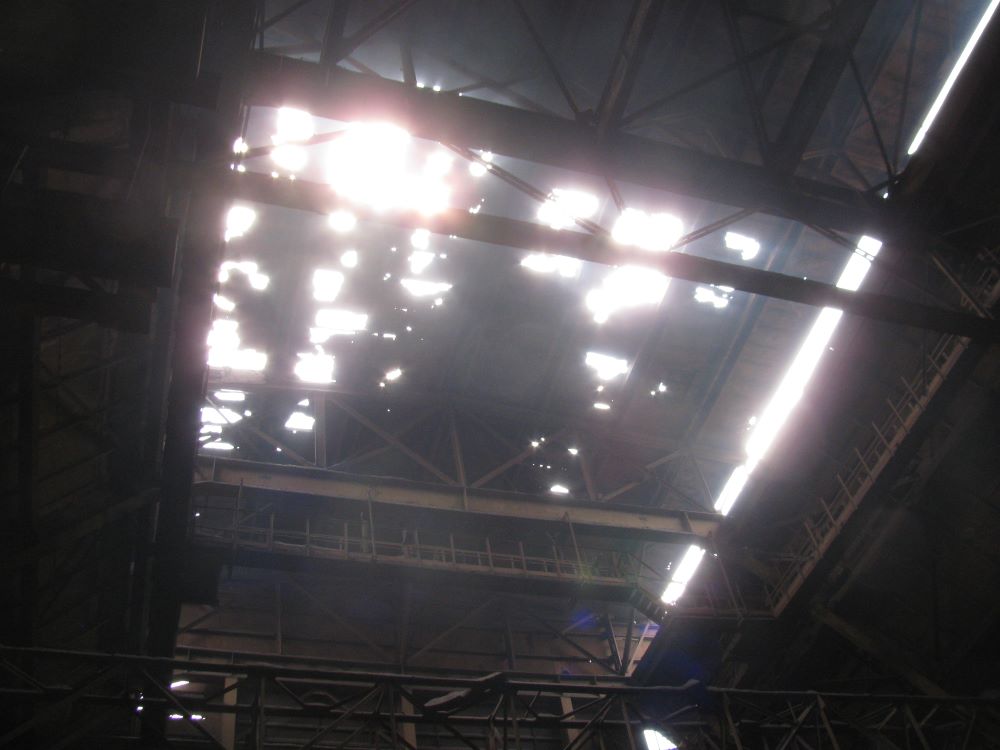

Обычно крыша доменного двора печи, которая лет десять в эксплуатации, выглядит как решето

Чаще всего это из-за высоких температур и необходимости в свежем воздухе, когда не хватает нормальной вентиляции
Сама доменная печь стоит на колоннах и внизу один только цвет - серый

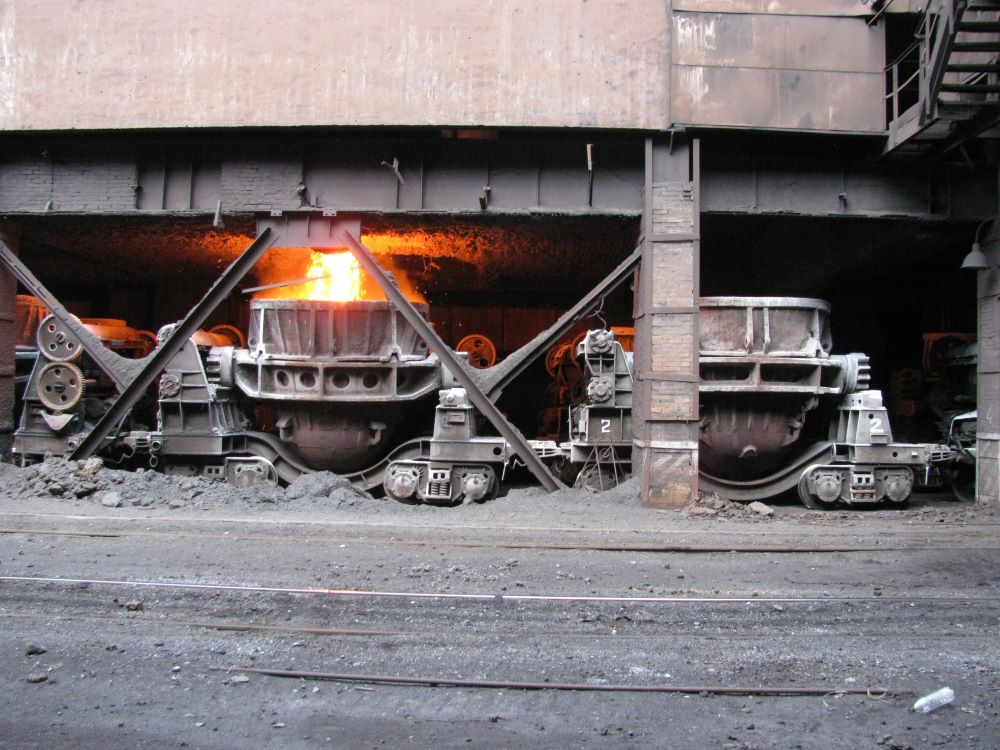

Розлив чугуна пока не нашел. А вот розлив шлака, наверное будет интересен для везеринга вагонов

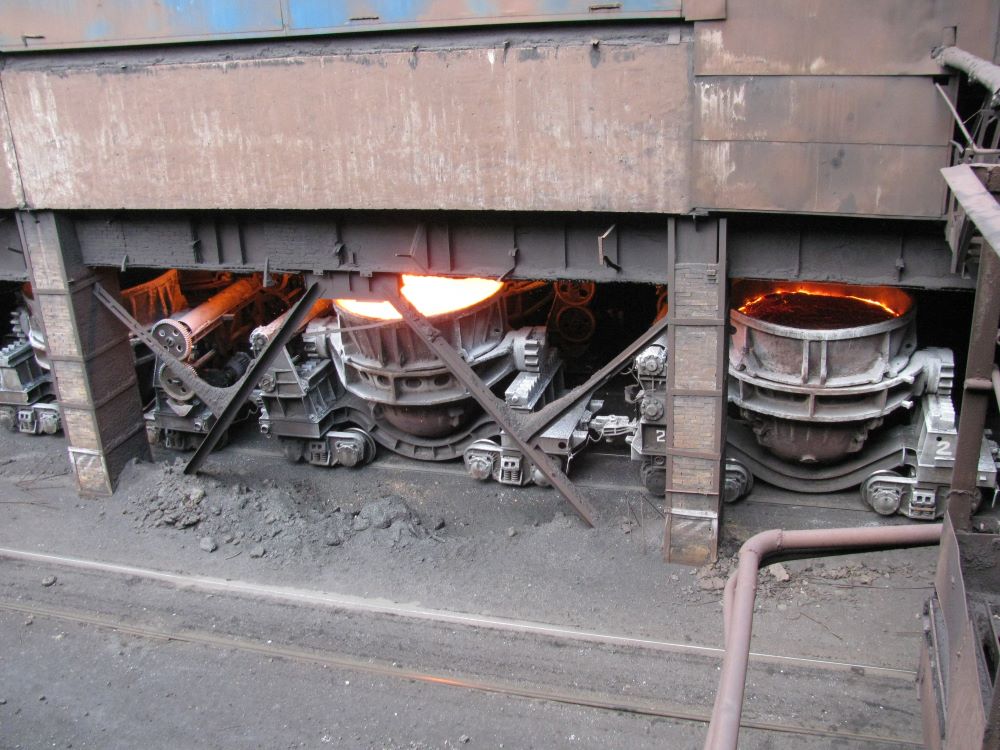

Это просто красиво: подъездные пути к печам (подальше от них)

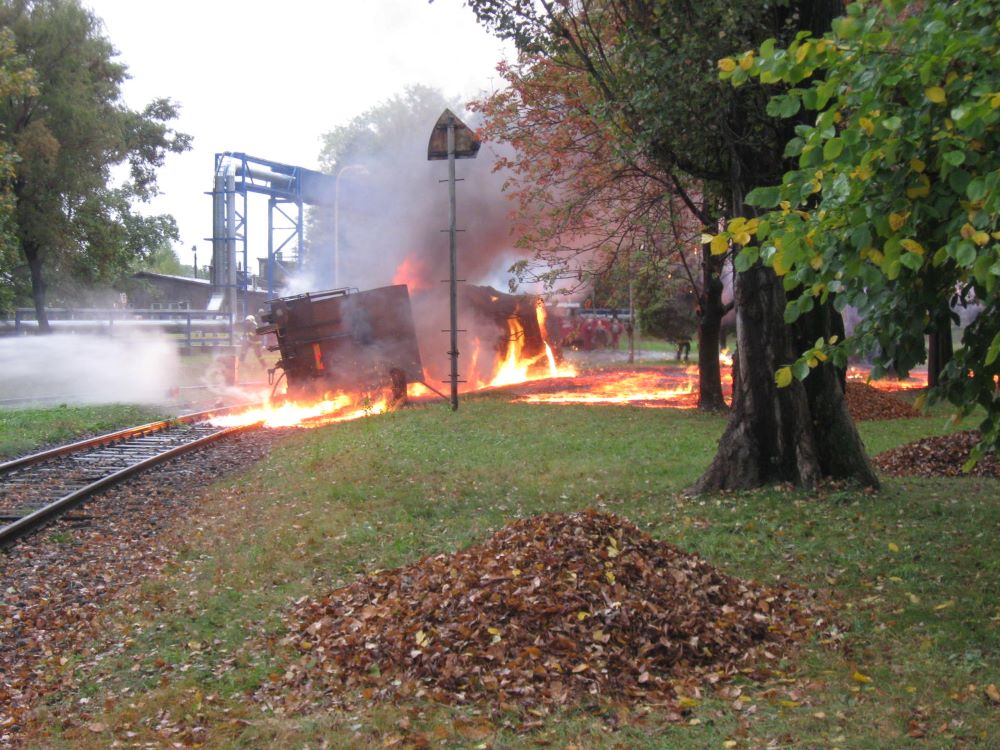

И просто красочно: что бывает, когда вагоны с чугуном сходят с рельс и заваливаются



Несколько фотографий я пришлю на почту.

Онлайн random

  • Ветеран
  • *****
  • Сообщений: 572
  • Репутация: +24/-0
  • Откуда: Москва
  • Имя: Ден
Продолжаем разговор...

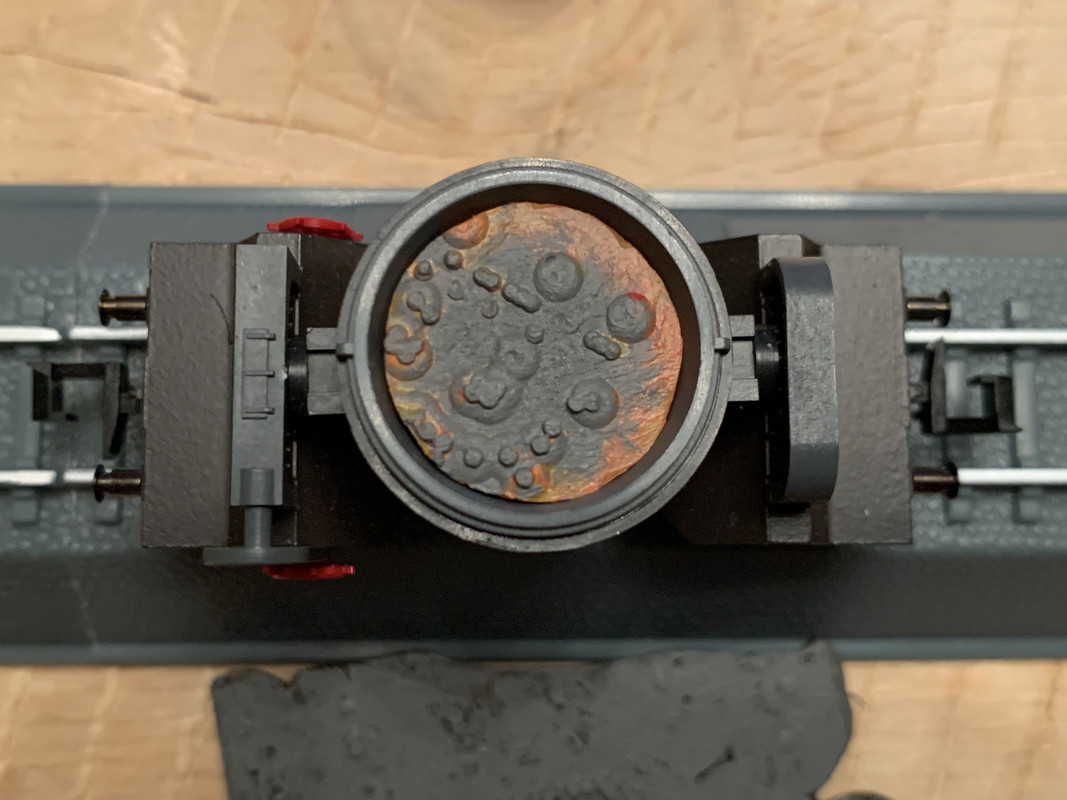

Пробую делать ту часть металлургического завода, куда вывозится шлак из доменной печи.

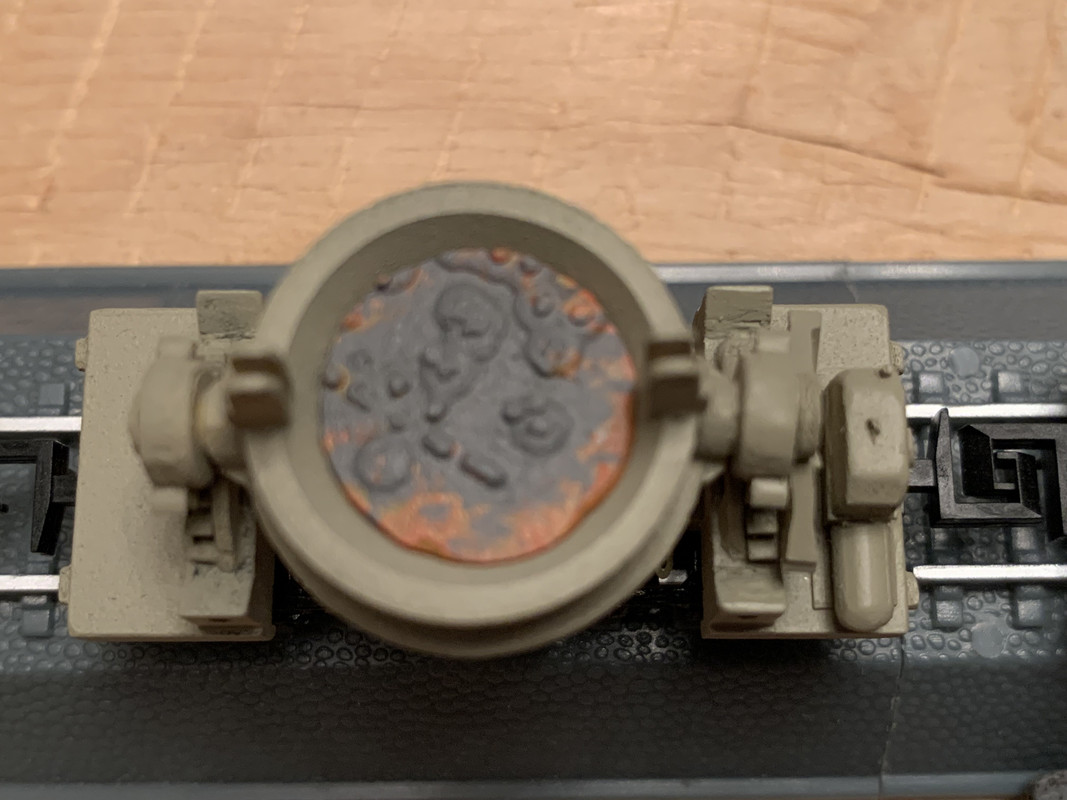

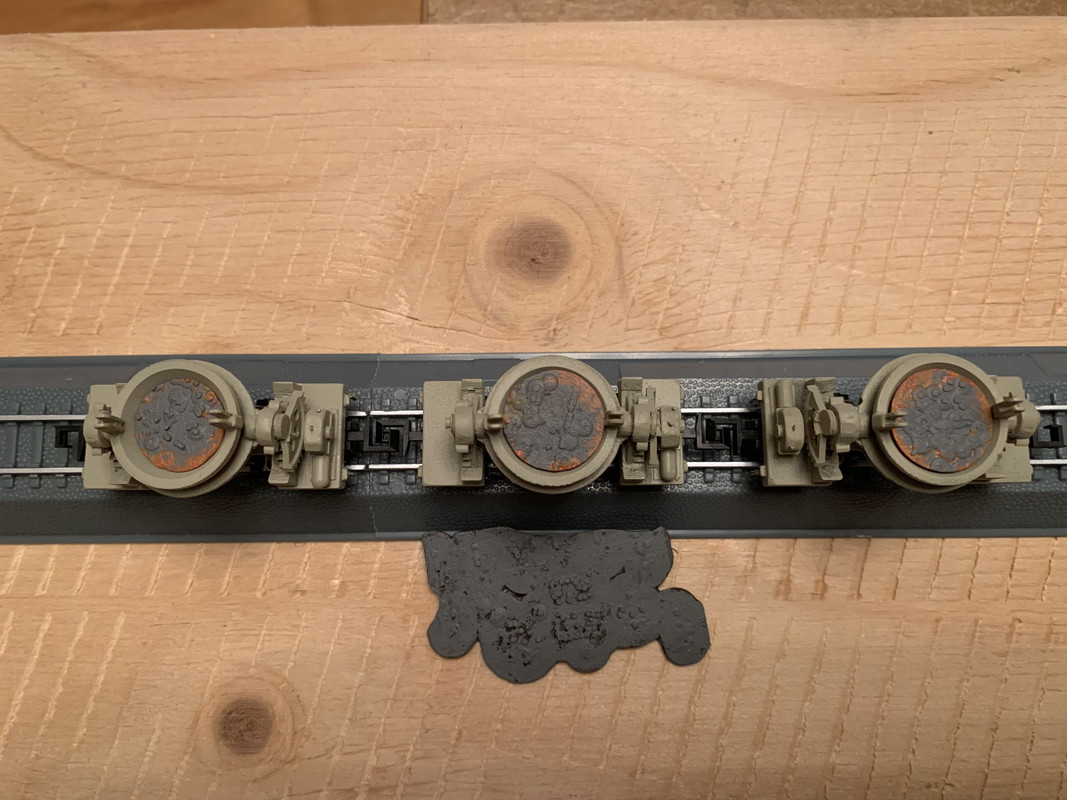

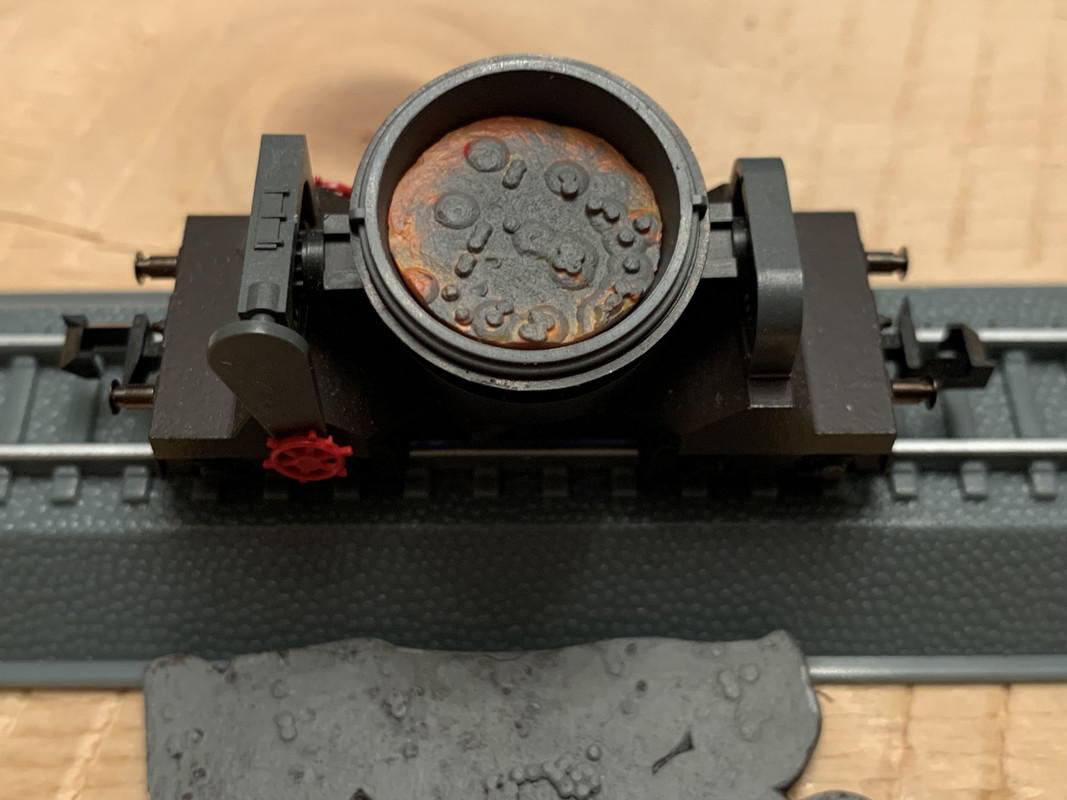

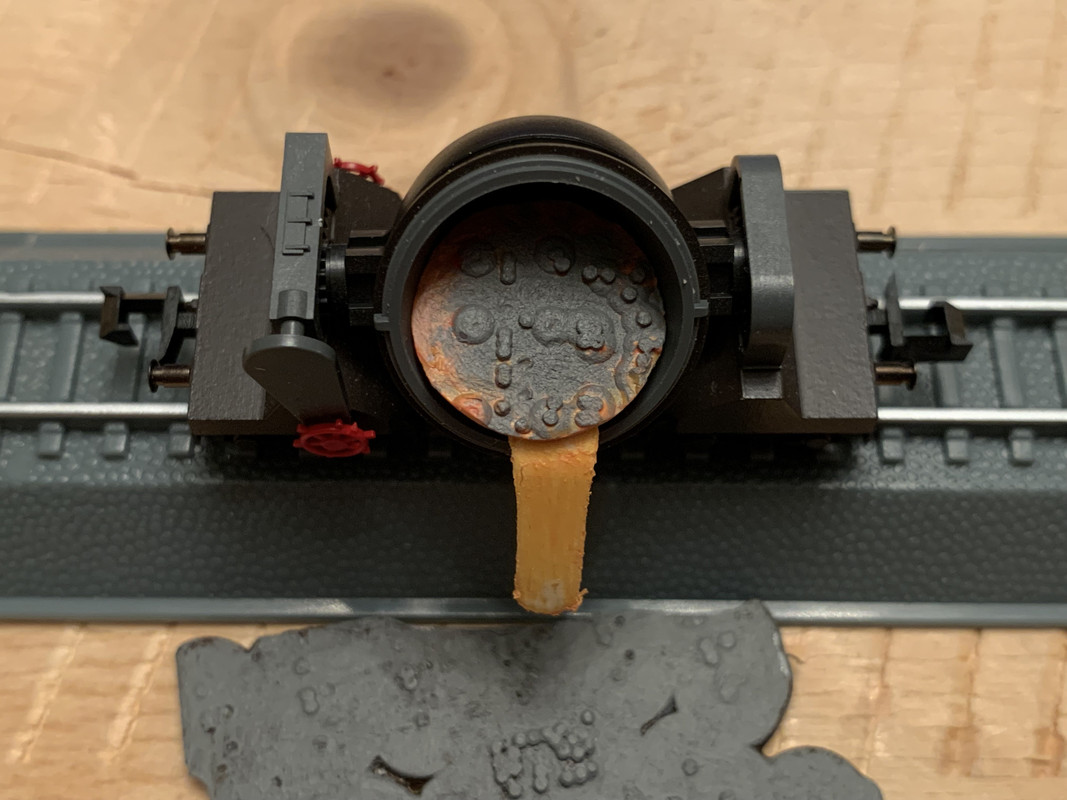

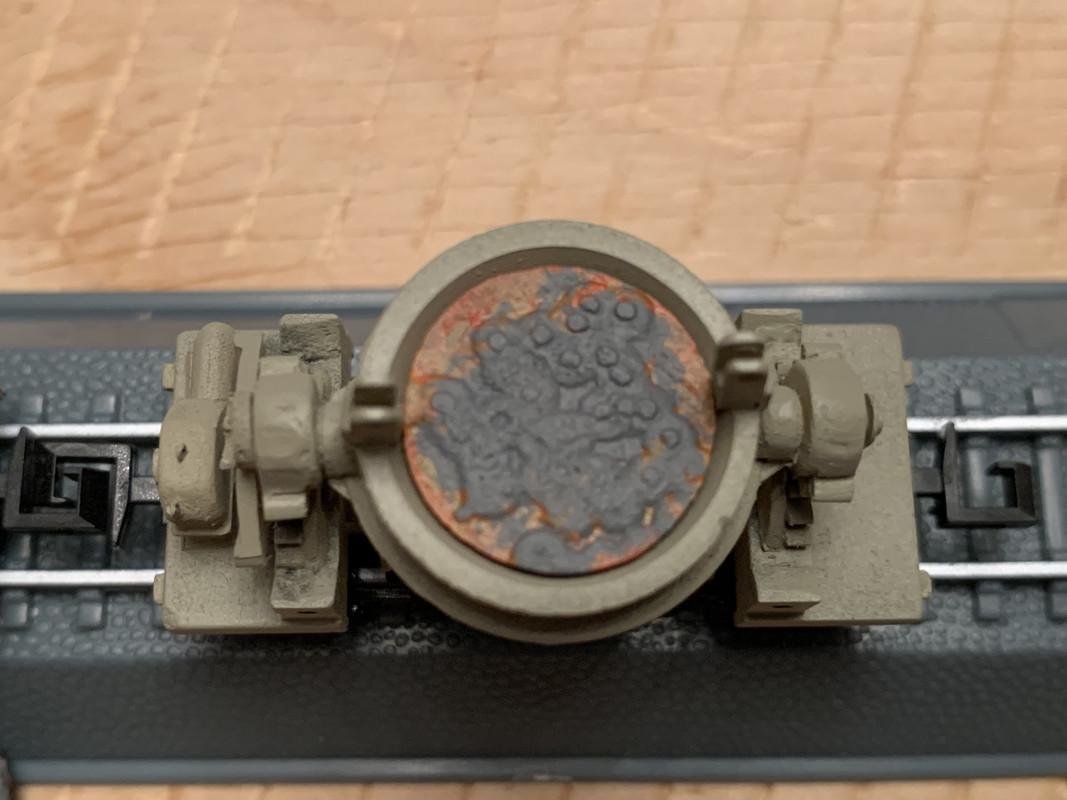

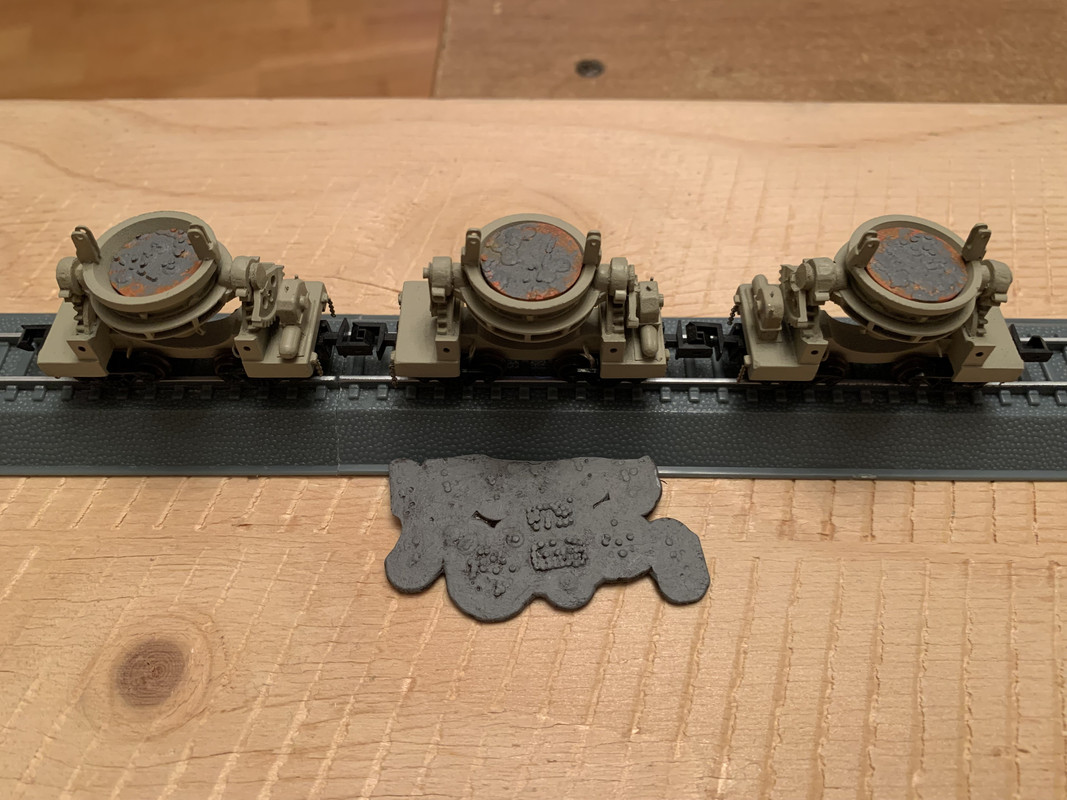

Пока сымитировал насыпь для "слива" шлака, а так же попытался сделать имитацию содержимого шлаковозов - шлак с остатками металла. И ещё "опрокидывание" ковша шлаковоза со сливающимся содержимим.
Вот что получается:




















0е\0n30-H0\H0f\Н0i\H0e\H0m-TTe\TTm-Nm\Ne-Z
Отечественная тематика, узкоколейка, трамваи, спецтехника и т.д.
"Терминатор" старого Piko N и ВТТВ

Оффлайн lz130

  • Старожил
  • ****
  • Сообщений: 216
  • Репутация: +26/-0
  • Откуда: Долгопрудный
  • Имя: Андрей Терентье
....Очень со Вкусом сделано....приятно смотреть....

Оффлайн wsn01

  • Ветеран
  • *****
  • Сообщений: 853
  • Репутация: +209/-0
  • Откуда: Москва
  • Имя: Владимир
Очень интересно сделано!!!  ;D ;D ;D
Немножко с цветами, мне кажется, не попали. Revell SM332 будет гораздо ближе к жизни.
Шлак - он ярко бело-красный, желтого не видел. Корочка - да, желто-красная.

Онлайн random

  • Ветеран
  • *****
  • Сообщений: 572
  • Репутация: +24/-0
  • Откуда: Москва
  • Имя: Ден
Очень интересно сделано!!!  ;D ;D ;D
Немножко с цветами, мне кажется, не попали. Revell SM332 будет гораздо ближе к жизни.
Шлак - он ярко бело-красный, желтого не видел. Корочка - да, желто-красная.

Володя, привет. Ты имел ввиду, что я в цвет самой струи не попал? ::)
0е\0n30-H0\H0f\Н0i\H0e\H0m-TTe\TTm-Nm\Ne-Z
Отечественная тематика, узкоколейка, трамваи, спецтехника и т.д.
"Терминатор" старого Piko N и ВТТВ

Оффлайн wsn01

  • Ветеран
  • *****
  • Сообщений: 853
  • Репутация: +209/-0
  • Откуда: Москва
  • Имя: Владимир
Ты имел ввиду, что я в цвет самой струи не попал?
Ден, привет! Да, так точно. Если чуть обработаешь верх шлака по краям и струю ярко красной флюоресцентной краской, то будет отлично. Цвет ближе к ярко-белому, потом появляется пурпурно-красный и у совсем холодного шлака - красно-желтый и потом черная корочка. (я поймал синие и зеленые "зайчики" в глазах, когда в первый раз пытался рассмотреть это).
Уже с час мучаюсь загадкой, как ты сделал язык(струю). Она у тебя автоматически вываливается или приходится прикладывать руки?

Онлайн random

  • Ветеран
  • *****
  • Сообщений: 572
  • Репутация: +24/-0
  • Откуда: Москва
  • Имя: Ден
«Струю» я выпилил из пластикового литника и пока еще не до конца обработал и покраска еще не окончательная. Будет как бы 2 положения ковша шлаковоза: исходное с полным ковшом и наклоненное со струей и частично слитым содержимым… :paint:
Но хотелось бы добиться реалистичности процесса и попробовать какую нибудь тягучую жидкость такого цвета, как ты описывал, налить в ковш и, толкая его снизу какой нибудь иголкой-булавкой, сымитировать слив «шлака». Есть подобного цвета моющее средство типа АОS или Fairy. Короче, надо поэкспериментировать… :grabli:
0е\0n30-H0\H0f\Н0i\H0e\H0m-TTe\TTm-Nm\Ne-Z
Отечественная тематика, узкоколейка, трамваи, спецтехника и т.д.
"Терминатор" старого Piko N и ВТТВ

Оффлайн wsn01

  • Ветеран
  • *****
  • Сообщений: 853
  • Репутация: +209/-0
  • Откуда: Москва
  • Имя: Владимир
Верх я бы попробовал так:
на ПВА балластный щебень разных размеров. Дождался бы, когда это застынет. Затем края покрасил бело-желто-красным-пурпурным акрилом. Сушка не менее 12 часов, чтобы следующие краски не растворяли предыдущие.
Затем черным и темно-серым акрилом покрасил шлак (балласт) в центре. Сушка не менее 12 часов.
Затем, сверху светло-серым и перламутровым белым акрилом - только чуть-чуть верхушки щебня жесткой  кистью - как пепел.
Именно в такой последовательности - от светлых цветов к более темным, но не наоборот. Иначе темный будет просвечивать через светлые краски.
А струя должны быть яркая
Интересная задумка с тягучей жидкостью. Но, думаю, сложно осуществимая.
Струю можно сделать из "воды", которую продают для моделистов или из мебельного эпоксидного состава для декоративной заливки.

... и добавил:
Переворачивать можно не булавкой (это надо очень четкое позиционирование или брать руками), а электромагнитиком, который можно поставить под путями. Тогда и руки не нужны и всё будет на глазах у публики. Нужно подумать, как это будет возвращаться в исходное положение БЕЗ РУК. Тогда это было бы полная автоматика.  :thinking:

Онлайн random

  • Ветеран
  • *****
  • Сообщений: 572
  • Репутация: +24/-0
  • Откуда: Москва
  • Имя: Ден
Спасибо за ценные советы, Володя. Буду пробовать… :friends:
0е\0n30-H0\H0f\Н0i\H0e\H0m-TTe\TTm-Nm\Ne-Z
Отечественная тематика, узкоколейка, трамваи, спецтехника и т.д.
"Терминатор" старого Piko N и ВТТВ

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7117
  • Репутация: +305/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Да, тема интересная! Можно сделать классную имитацию выливающегося металла с помощью светодиодов, включающихся попеременно сверху-вниз. Но это все уже детали, был бы сам завод!  ;)

Оффлайн wsn01

  • Ветеран
  • *****
  • Сообщений: 853
  • Репутация: +209/-0
  • Откуда: Москва
  • Имя: Владимир
Ден, я попросил своих коллег дать еще фотографии.

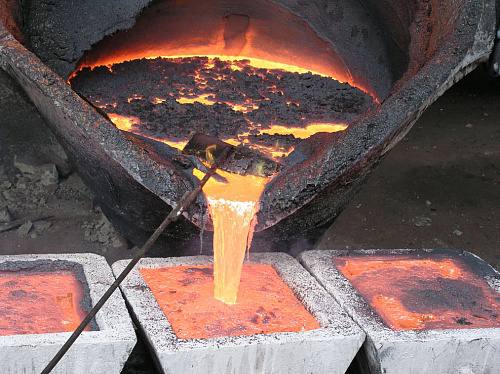

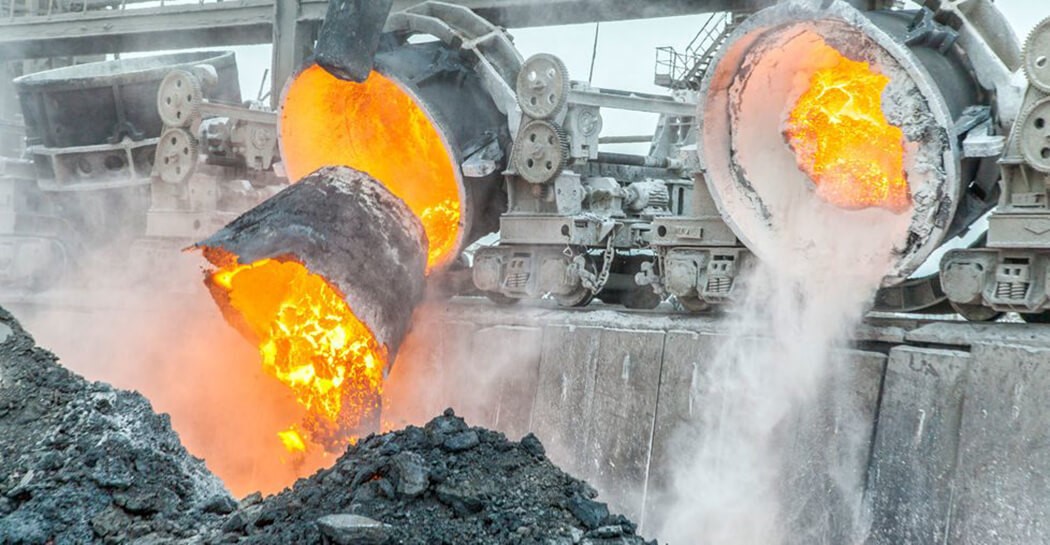

Вот так выглядит этап разгрузки:


Обещают еще прислать.



Оффлайн wsn01

  • Ветеран
  • *****
  • Сообщений: 853
  • Репутация: +209/-0
  • Откуда: Москва
  • Имя: Владимир
Вот что мне прислали коллеги.

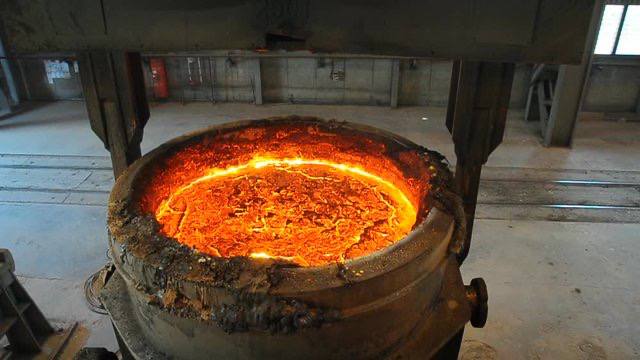

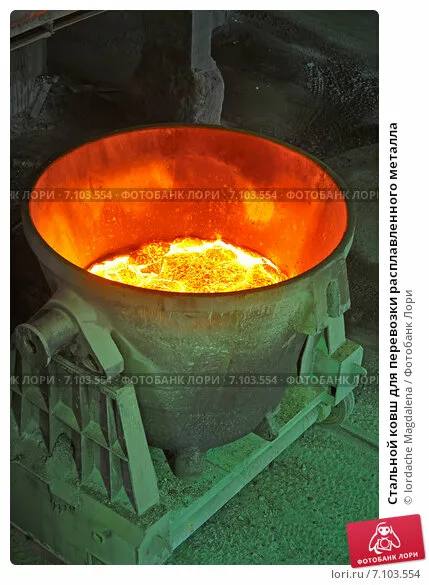

Металл (не шлак!) в печь-ковше:





Так выглядит шлак над поверхностью металла (он кажется черным)

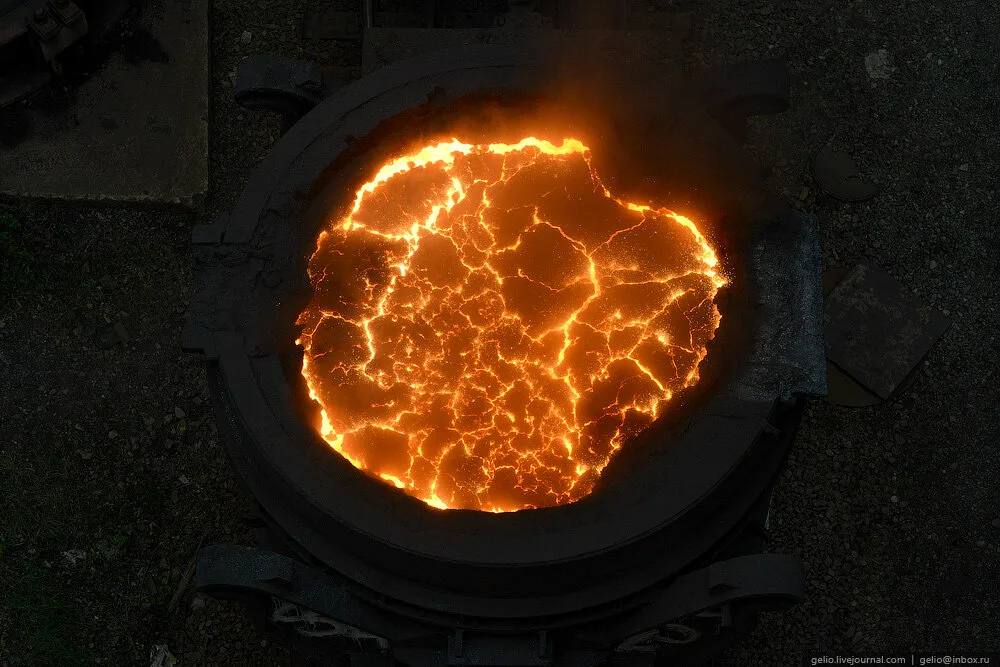

Слой шлака - вид сверху:




... и добавил:
Вид холодного шлака:
