Автор Тема: Попытка создания диорамы-макета "Металлургический завод с доменной печью"  (Прочитано 1235 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн random

  • Ветеран
  • *****
  • Сообщений: 543
  • Репутация: +23/-0
  • Откуда: Москва
  • Имя: Ден
За основу взяты модули КАТО Unitram со стрелочными ответвлениями, поверхность которых будет "замаскирована" под асфальт и грунт. Корпус (конусы) доменной печи - из различных баночек от сметаны. Кауперы - из баллончиков дезодоранта.
Предстоит большая работа по построению всей остальной "навесухи".
















0е\0n30-H0\H0f\Н0i\H0e\H0m-TTe\TTm-Nm\Ne-Z
Отечественная тематика, узкоколейка, трамваи, спецтехника и т.д.
"Терминатор" старого Piko N и ВТТВ

Оффлайн DasModul

  • Старожил
  • ****
  • Сообщений: 324
  • Репутация: +51/-0
  • Имя: Юра
Отличное начало, только слишком чисто :). Я не в теме по этой модульной системе, а питание уже встроено?

Оффлайн s511

  • Ветеран
  • *****
  • Сообщений: 808
  • Репутация: +56/-0
  • Откуда: Москва
  • Имя: Саша
Серьезная задумка! Удачи!!!
С наилучшими!

Оффлайн random

  • Ветеран
  • *****
  • Сообщений: 543
  • Репутация: +23/-0
  • Откуда: Москва
  • Имя: Ден
Отличное начало, только слишком чисто :). Я не в теме по этой модульной системе, а питание уже встроено?

Привет, Юра.
«Загадинг» будет по мере дальнейшего строительства.
Питание на модули подается через внешне подключаемые блоки управления на каждый путь отдельно (через модульные разъемы под модулями). Там всего 2 независимых пути.

... и добавил:
Серьезная задумка! Удачи!!!
С наилучшими!

Привет, Саша.
Спасибо, буду стараться.
0е\0n30-H0\H0f\Н0i\H0e\H0m-TTe\TTm-Nm\Ne-Z
Отечественная тематика, узкоколейка, трамваи, спецтехника и т.д.
"Терминатор" старого Piko N и ВТТВ

Оффлайн wsn01

  • Ветеран
  • *****
  • Сообщений: 782
  • Репутация: +198/-0
  • Откуда: Москва
  • Имя: Владимир
Задумка великолепная! Только не забудьте, что пути не идут под доменной печью. Они идут ниже доменной печи с двух противоположных сторон - с одной стороны забирают шлак, а с другой - чугун.
Выглядит это так:

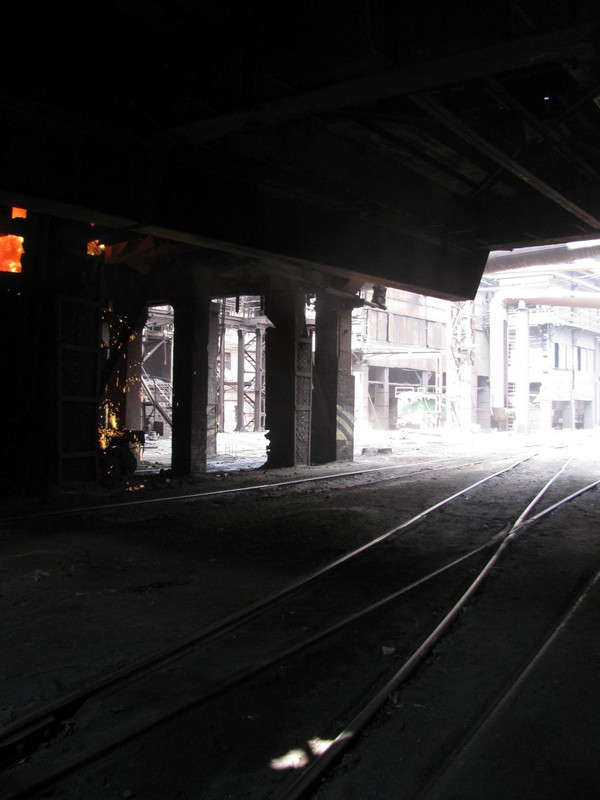

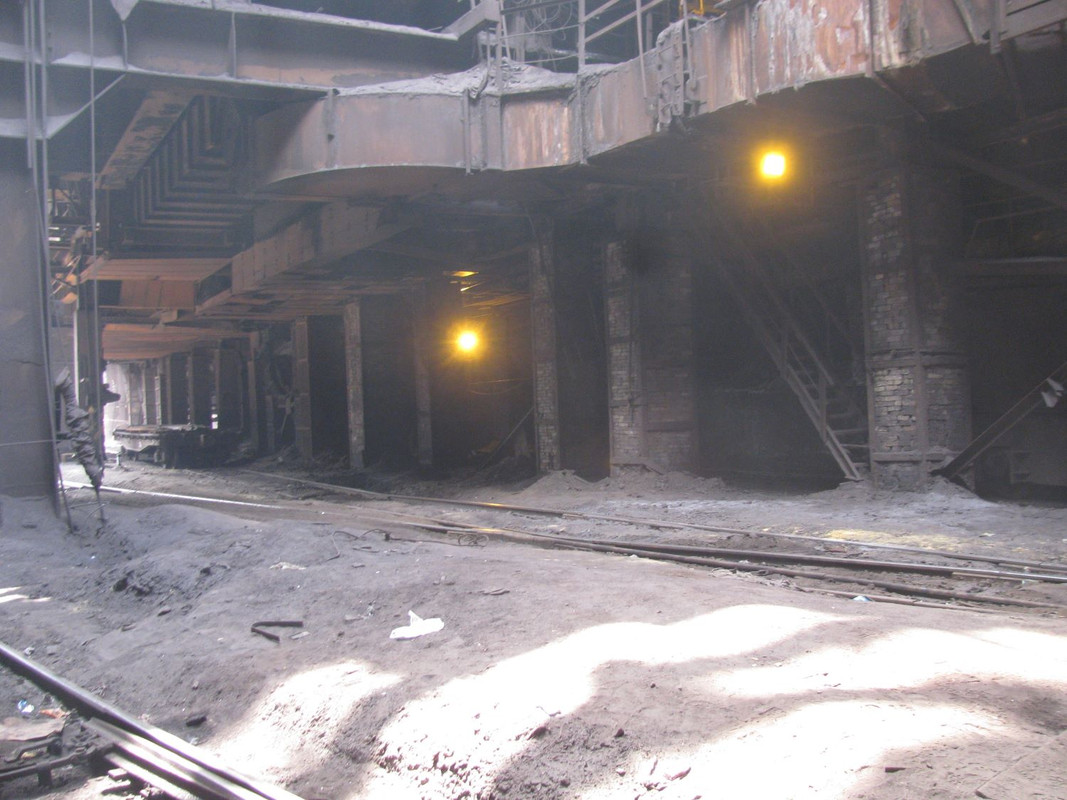

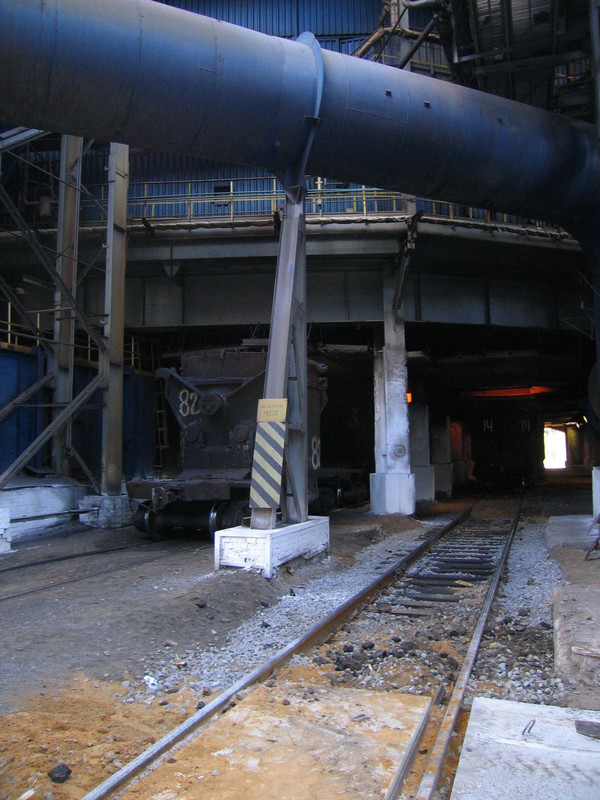

Пути доменной печи, которая работает достаточное число лет.

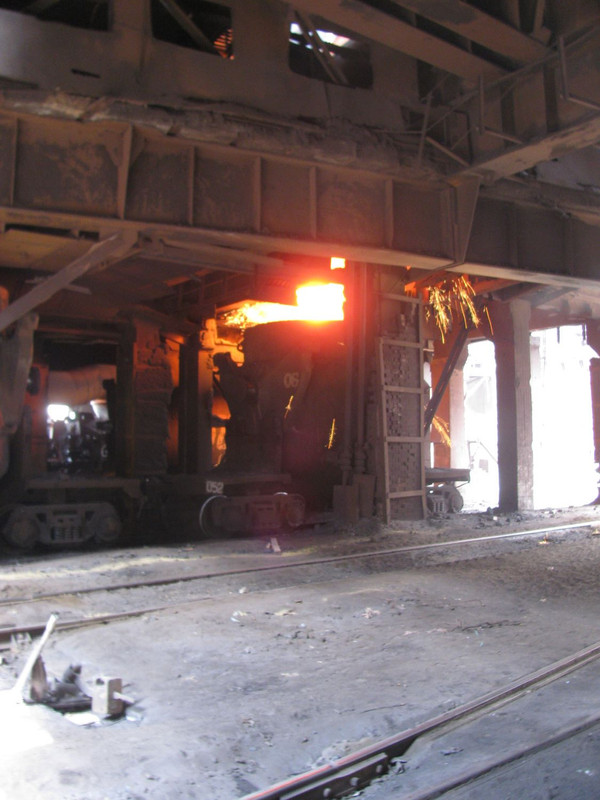

А так выглядит низ доменной печи, которая проработала всего два-три года



Будут вопросы по конструкции или по везерингу - обращайтесь.

Оффлайн random

  • Ветеран
  • *****
  • Сообщений: 543
  • Репутация: +23/-0
  • Откуда: Москва
  • Имя: Ден
Привет, Владимир.
Да, я знаю, спасибо. Доменная печь пока приткнута на свободное место. По мере расширения макета будет установлена между путями.
Буду благодарен за любые консультации и советы по этой теме.
0е\0n30-H0\H0f\Н0i\H0e\H0m-TTe\TTm-Nm\Ne-Z
Отечественная тематика, узкоколейка, трамваи, спецтехника и т.д.
"Терминатор" старого Piko N и ВТТВ

Оффлайн wsn01

  • Ветеран
  • *****
  • Сообщений: 782
  • Репутация: +198/-0
  • Откуда: Москва
  • Имя: Владимир
Ден, приветствую еще раз!
Примерно какая эпоха будет у Вас?

А угольный двор будете делать? Там пути идут выше чугуна и шлака и оттуда идет загрузка доменной печи.
Это будет только доменная печь без расширения модуля в будущем?

С целью надежности на чугуно-шлаковых путях ставят стрелки, чтобы, если металл прорвется на пути, можно было забирать металл или шлак с другой стороны.
Если это современная доменная печь, то она ставится под углом в 15 градусов к путям (для надежности забора чугуна и шлака).

Мне кажется, что градирня здесь будет не так актуальна, хотя Вы поставили здание электростанции... но тогда и к ней надо подвоз сделать.

Успехов! Ох, за нелегкое дело Вы взялись )))

Оффлайн random

  • Ветеран
  • *****
  • Сообщений: 543
  • Репутация: +23/-0
  • Откуда: Москва
  • Имя: Ден
Ден, приветствую еще раз!
Примерно какая эпоха будет у Вас?

А угольный двор будете делать? Там пути идут выше чугуна и шлака и оттуда идет загрузка доменной печи.
Это будет только доменная печь без расширения модуля в будущем?

С целью надежности на чугуно-шлаковых путях ставят стрелки, чтобы, если металл прорвется на пути, можно было забирать металл или шлак с другой стороны.
Если это современная доменная печь, то она ставится под углом в 15 градусов к путям (для надежности забора чугуна и шлака).

Мне кажется, что градирня здесь будет не так актуальна, хотя Вы поставили здание электростанции... но тогда и к ней надо подвоз сделать.

Успехов! Ох, за нелегкое дело Вы взялись )))

Эпоха примерно 50-60-70-е годы СССР, исходя из наличествующего ПС. Подвоз угля нужен обязательно. Дальнейшее расширение планируется в виде здания самого металлургического завода (литье из чугуна).
Градирни поставил больше для антуража, «чтобы пар шел»…
Надеюсь, с вашей коллективной помощью достроить этого монстра…

... и добавил:
Кстати, большинство ПС (шлаковозы, чугуновозы, хопперы, саморазгрузы) - производства уважаемого КБВ!
0е\0n30-H0\H0f\Н0i\H0e\H0m-TTe\TTm-Nm\Ne-Z
Отечественная тематика, узкоколейка, трамваи, спецтехника и т.д.
"Терминатор" старого Piko N и ВТТВ

Оффлайн Dmitry206

  • Ветеран
  • *****
  • Сообщений: 1904
  • Репутация: +128/-0
  • Откуда: Москва
  • Имя: Дмитрий
Тема шикарная!! В свое время на проклятом коллективном западе видел подобный макет - очень круто
Буду следить за развитием


Оффлайн random

  • Ветеран
  • *****
  • Сообщений: 543
  • Репутация: +23/-0
  • Откуда: Москва
  • Имя: Ден
Спасибо, Дмитрий. Интересное видео.
0е\0n30-H0\H0f\Н0i\H0e\H0m-TTe\TTm-Nm\Ne-Z
Отечественная тематика, узкоколейка, трамваи, спецтехника и т.д.
"Терминатор" старого Piko N и ВТТВ

Оффлайн wsn01

  • Ветеран
  • *****
  • Сообщений: 782
  • Репутация: +198/-0
  • Откуда: Москва
  • Имя: Владимир
Эпоха примерно 50-60-70-е годы СССР, исходя из наличествующего ПС. Подвоз угля нужен обязательно. Дальнейшее расширение планируется в виде здания самого металлургического завода (литье из чугуна).

Понял. Подберу подборку фотографий.

Оффлайн random

  • Ветеран
  • *****
  • Сообщений: 543
  • Репутация: +23/-0
  • Откуда: Москва
  • Имя: Ден
Эпоха примерно 50-60-70-е годы СССР, исходя из наличествующего ПС. Подвоз угля нужен обязательно. Дальнейшее расширение планируется в виде здания самого металлургического завода (литье из чугуна).

Понял. Подберу подборку фотографий.

ОК, спасибо.
0е\0n30-H0\H0f\Н0i\H0e\H0m-TTe\TTm-Nm\Ne-Z
Отечественная тематика, узкоколейка, трамваи, спецтехника и т.д.
"Терминатор" старого Piko N и ВТТВ

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2032
  • Репутация: +103/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
За основу взяты модули КАТО Unitram

Random, здравствуйте!

Тема, вообще, хорошая. Я давно о ней помышлял. Собрал хороший Pinboard на Pinterest Промышленность вдоль железной дороги

У нас тут обсуждали, @snik показывал красивый химпром.

Подскажите пожалуйста толщину этих блоков Unitram.

Нигде не могу найти. Вообще, кроме этого явно уже устаревшего UNITRAM-V60-Guide.pdf не нахожу официальных материалов по Unitram.

Я проектирую и уже тестовые модули режу типа Diorama-Kun в этой теме. Подумал, что может быть на высоту Unitram тоже можно подстроиться, хотя фото подсказывают, что Unitram как и Unitrack имеет 7,2 мм до УГР.

Оффлайн random

  • Ветеран
  • *****
  • Сообщений: 543
  • Репутация: +23/-0
  • Откуда: Москва
  • Имя: Ден
Привет, Алекс.
Вечером померю.
0е\0n30-H0\H0f\Н0i\H0e\H0m-TTe\TTm-Nm\Ne-Z
Отечественная тематика, узкоколейка, трамваи, спецтехника и т.д.
"Терминатор" старого Piko N и ВТТВ

Оффлайн s511

  • Ветеран
  • *****
  • Сообщений: 808
  • Репутация: +56/-0
  • Откуда: Москва
  • Имя: Саша
Денис, может помнишь на скейте была эта тема так реализована:
https://scaletrainsclub.com/board/viewtopic.php?t=4209

С наилучшими!
