Задумал сделать мост из 3 мм фанеры
« : 30 Сентября 2023, 19:19:21 »
Всем привет!
Задумал мост. Хочу 248 мм, как у KATO.
Хочу чтобы подходил к моему мостовому модулю.

Делаю прикидки.

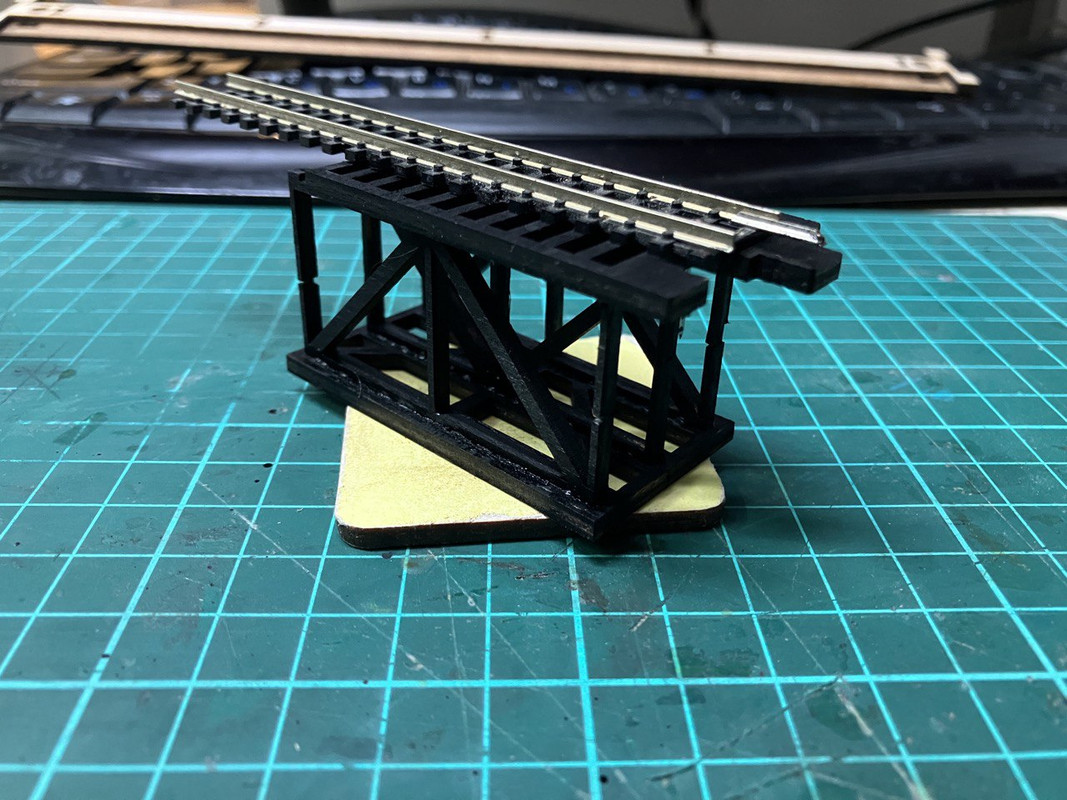

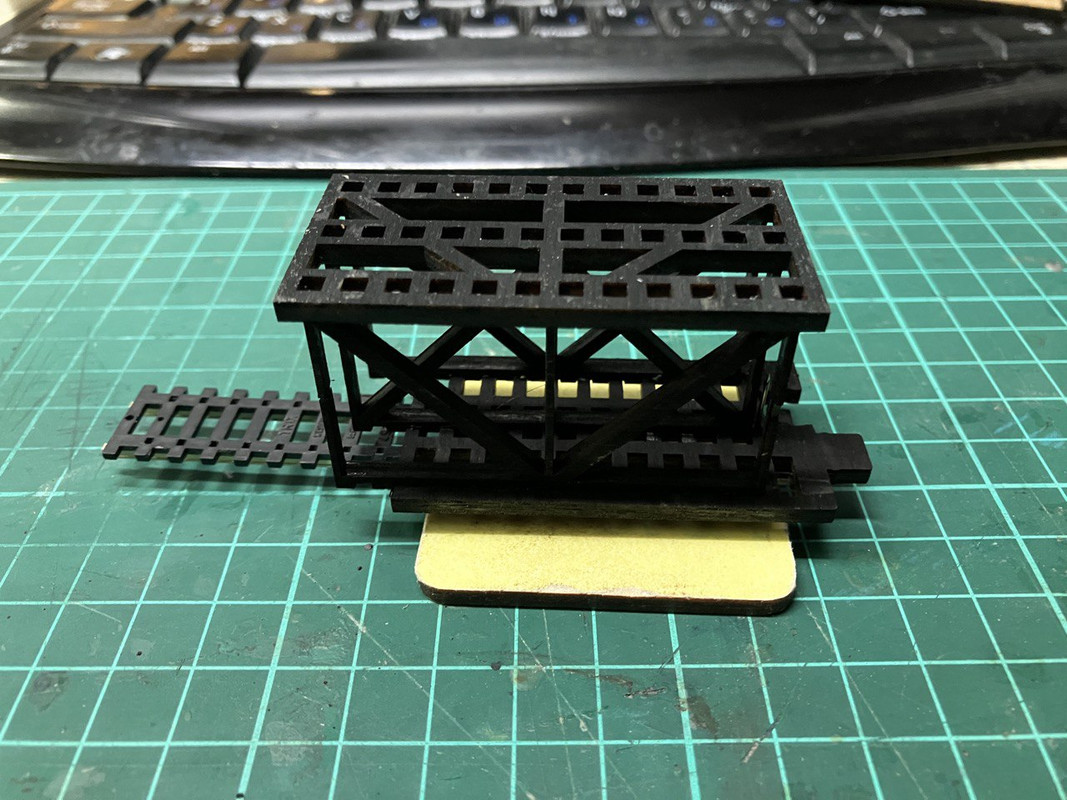

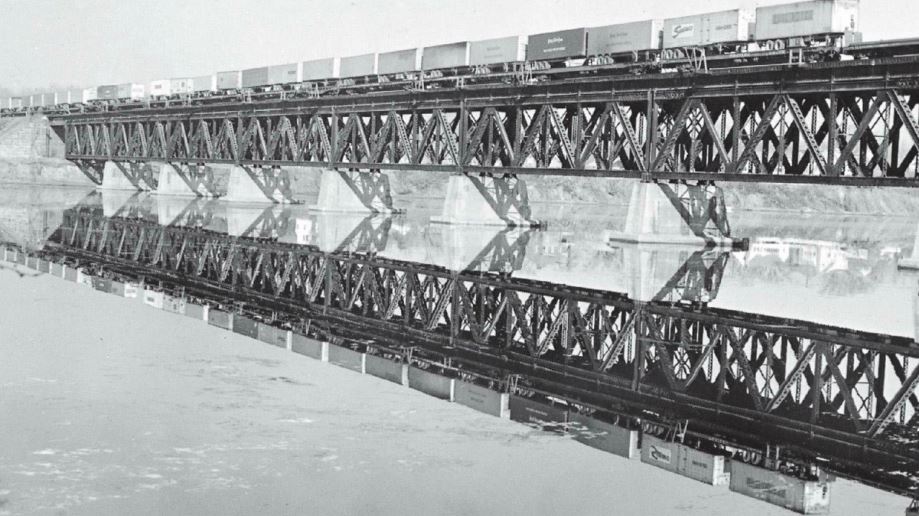

Пока экспериментирую по этому прототипу:

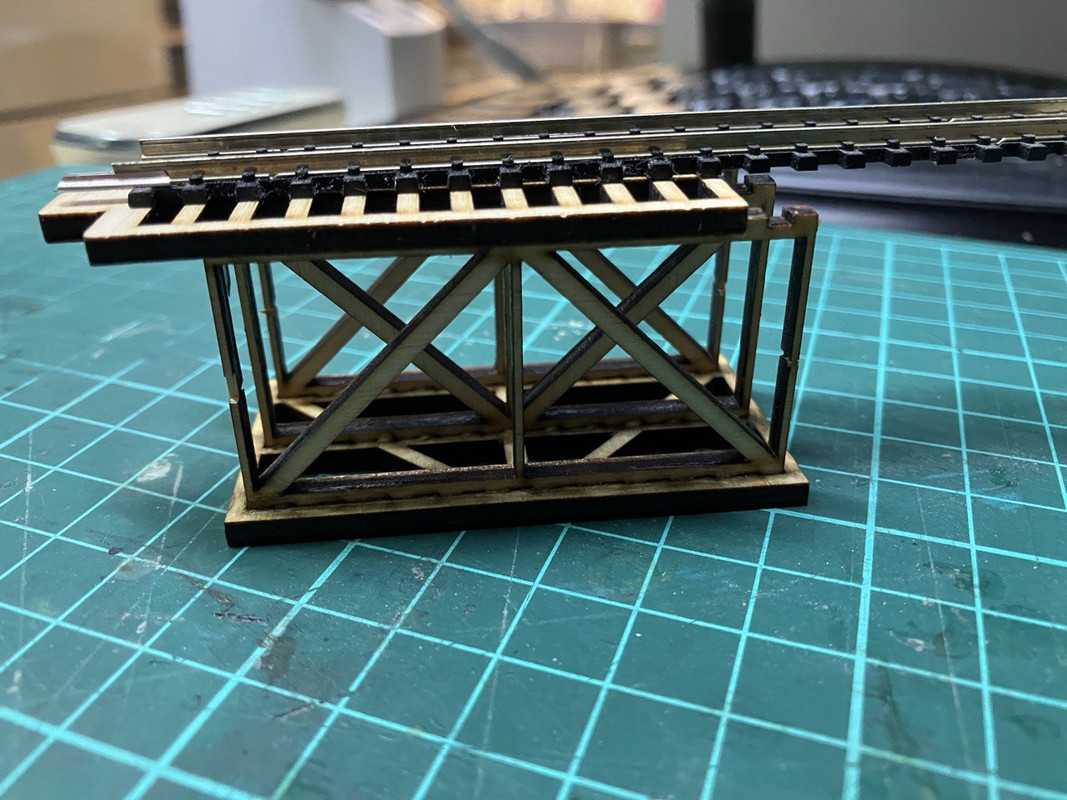

Жёсткость конструкции получается отличная. Думаю, что можно и в один пролёт сделать.
Также, думаю, что кое-какие элементы можно сделать из 2 мм и даже из 1 мм картона

Ну и отлично получается стыковка. Даже защёлкивание лёгкое есть.

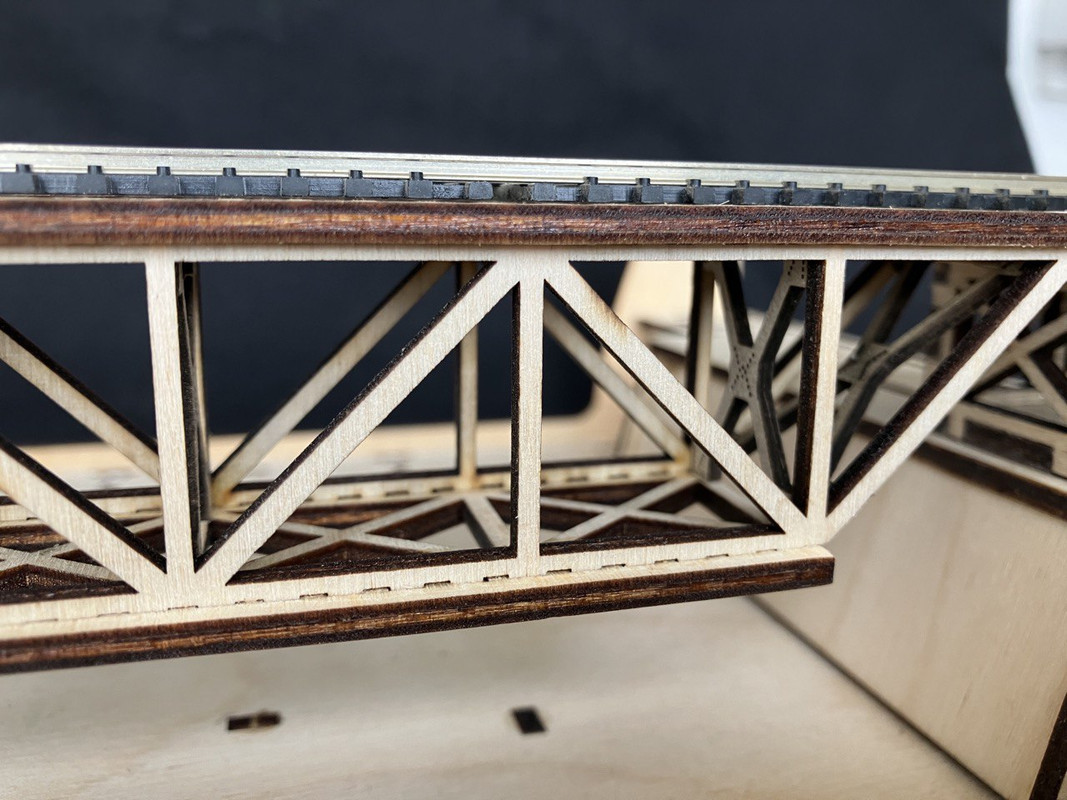

Подробности:

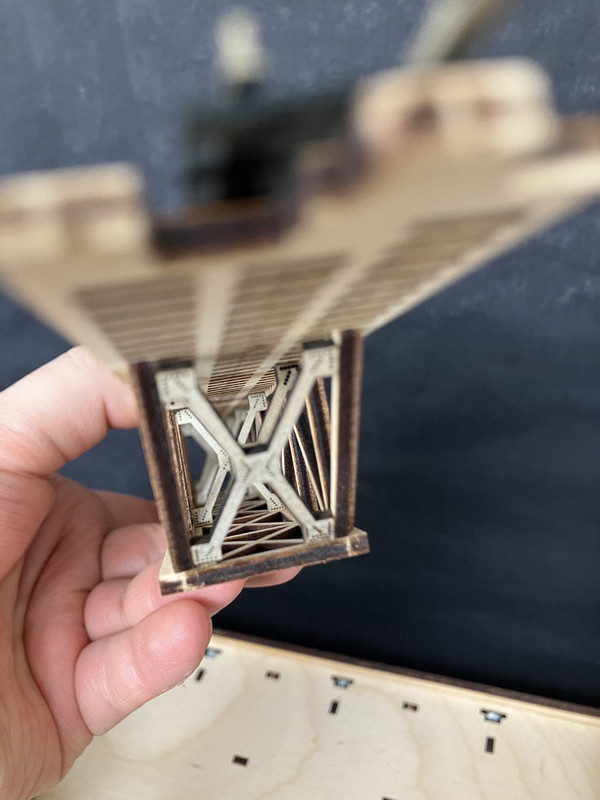

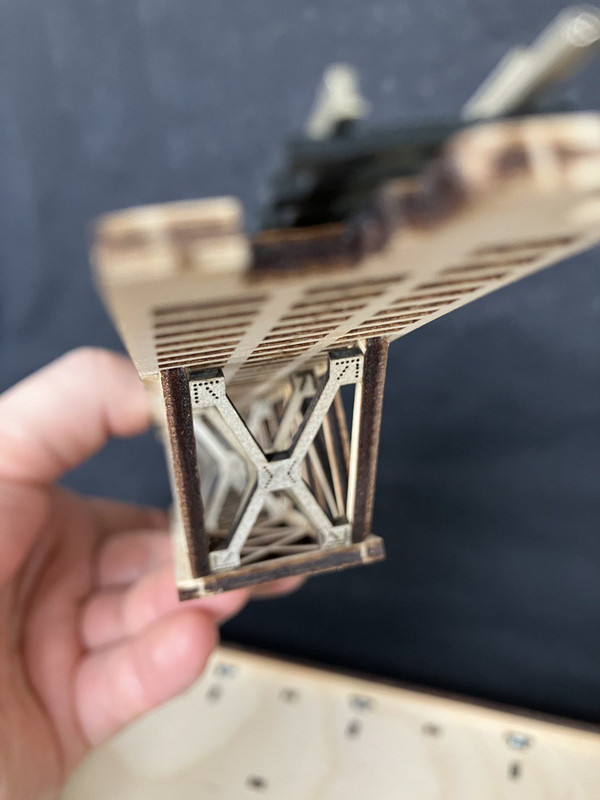

Спойлер (кликните для показа/скрытия)
« Последнее редактирование: 01 Октября 2023, 15:53:26 от Кёф »

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 2015
  • Репутация: +169/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Задумал сделать мост из 3 мм фанеры
« Ответ #1 : 30 Сентября 2023, 19:35:55 »
А зачем делать такие короткие элементы фермы? Почему не сделать ее на всю длину?
N СЖД III - IV

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2209
  • Репутация: +116/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Re: Задумал сделать мост из 3 мм фанеры
« Ответ #2 : 30 Сентября 2023, 19:46:22 »
А зачем делать такие короткие элементы фермы? Почему не сделать ее на всю длину?

Делаю прикидки.

А на всю длину долго ждать пока нарежется.

... и добавил:

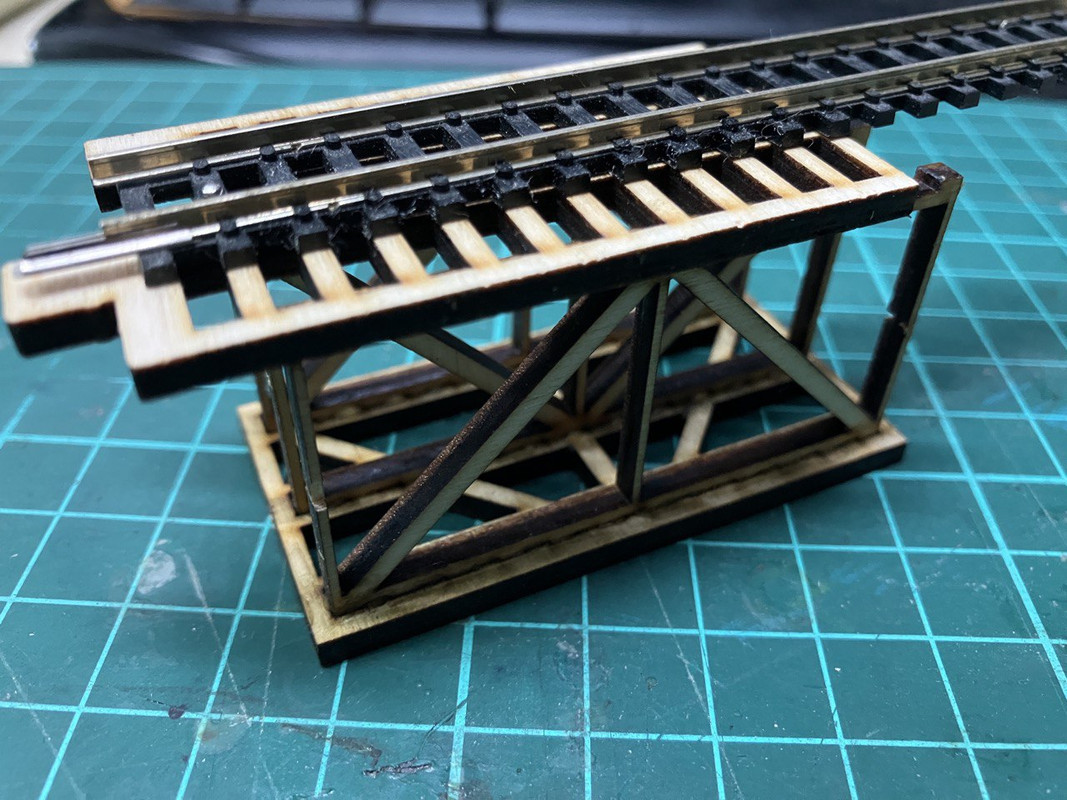

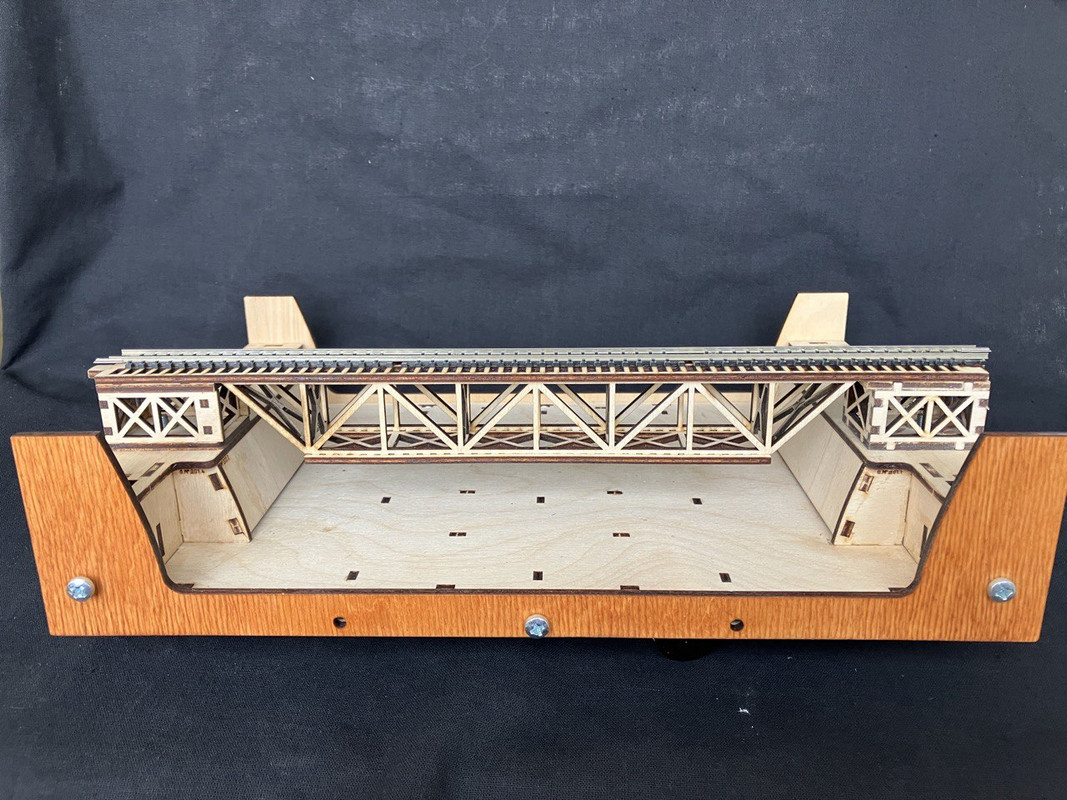

Промежуточный итог:





Подробности:

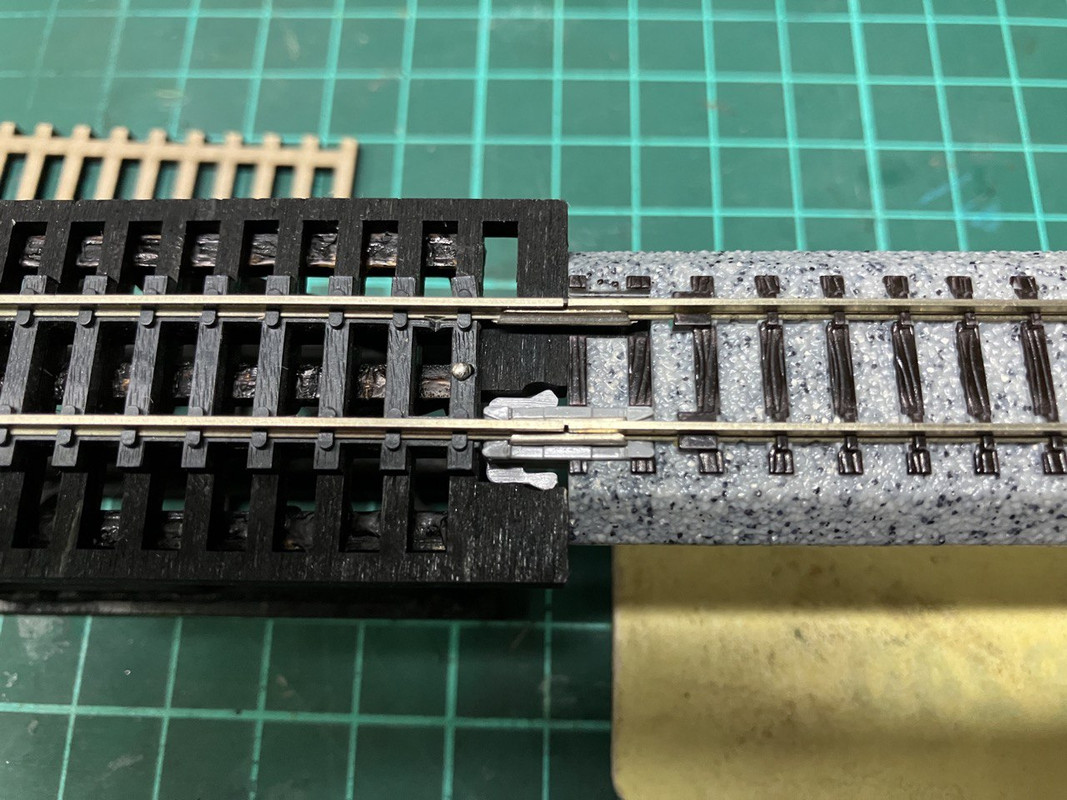

Спойлер (кликните для показа/скрытия)
« Последнее редактирование: 01 Октября 2023, 15:55:09 от Кёф »

Оффлайн konstantin 1978

  • Ветеран
  • *****
  • Сообщений: 3002
  • Репутация: +280/-10
  • Откуда: город-герой Москва
  • Имя: Константин
Re: Задумал сделать мост из 3 мм фанеры
« Ответ #3 : 01 Октября 2023, 21:42:52 »

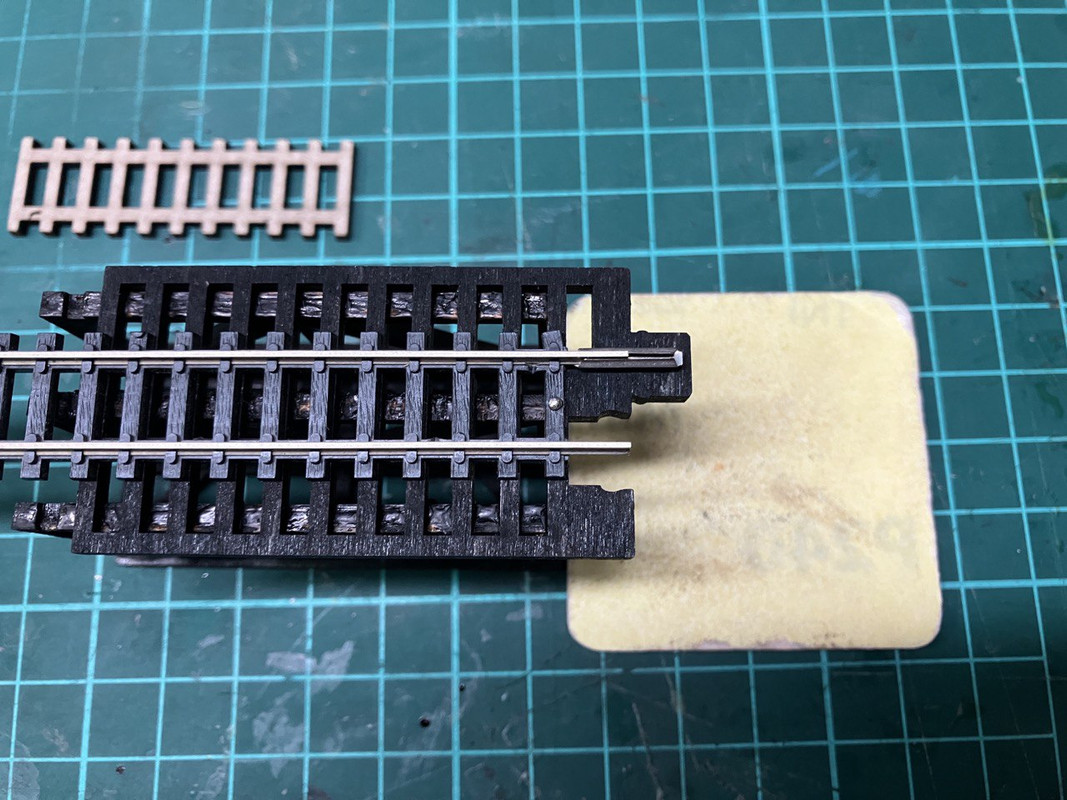

вот что интересно еще... на первом фото под спойлером четко видно, что шпалы четко попадают на соответствующие элементы моста... насколько это универсально? лично я только сейчас задался вопросом насколько универсально (унифицировано)  расстояние между шпалами среди разных производителей... кто то мерил?
« Последнее редактирование: 02 Октября 2023, 00:35:11 от konstantin 1978 »

Оффлайн t2029

  • Ветеран
  • *****
  • Сообщений: 1196
  • Репутация: +58/-0
  • Откуда: СПб
  • Имя: Дмитрий
Re: Задумал сделать мост из 3 мм фанеры
« Ответ #4 : 02 Октября 2023, 00:26:49 »
В свое время заинтересовало, какие производители делают наиболее близкие к стандарту РЖД/СЖД рельсы. В результате родилась такая табличка. Конечно это не все, тут собрано что оказалось под рукой.
МодельДлина в N, ммЧисло шпалЭпюра в 1:1
Fleischmann9101111221239
KATO20-020124241210
Atlas True-Track240525,481969
Atlas 55200725,481969
Atlas 802501127271329
Peco 80ST258131401
Peco 55SL-E838F271571315
Ашетпрямой отрезок90171181
Bachmann44881127271329
Minitrix14904104,2211260

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2209
  • Репутация: +116/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Re: Задумал сделать мост из 3 мм фанеры
« Ответ #5 : 02 Октября 2023, 11:03:17 »
вот что интересно еще... на первом фото под спойлером четко видно, что шпалы четко попадают на соответствующие элементы моста... насколько это универсально? лично я только сейчас задался вопросом насколько универсально (унифицировано)  расстояние между шпалами среди разных производителей... кто то мерил?

Константин!

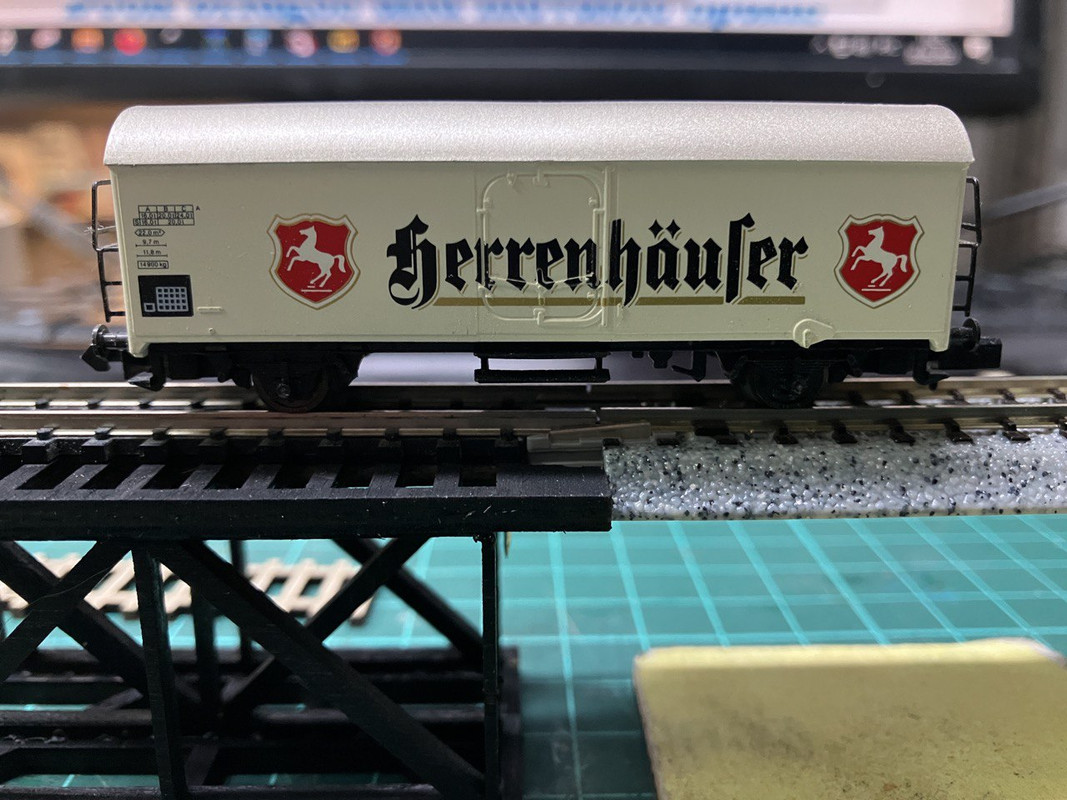

Я специально вымерял именно под тот MINITRIX который у меня был. Там есть некая система. Я её вычислил - там расстояние между шпалами разное))) т.к. там шпалы блоками сделаны по 21 штуке. На глаз этого не видно, а вот если резать в размер то важно.

Так или иначе, если кого-то заинтересует, то я могу подправлять модель моста под конкретный рельсовый материал - это не сложно и не заморочно.


... и добавил:
Minitrix   14904   104,2   21   1260
Дмитрий, спасибо!
Да вот такой рельс у меня на мосту, соответственно тройной длины и там блоками шпалы по 21 штуке.
« Последнее редактирование: 02 Октября 2023, 12:03:19 от Кёф »

Оффлайн Nimrod94

  • Старожил
  • ****
  • Сообщений: 255
  • Репутация: +7/-1
  • Откуда: Санкт-Петербург
Re: Задумал сделать мост из 3 мм фанеры
« Ответ #6 : 02 Октября 2023, 21:09:42 »
Очень здорово, хотя и выглядит слишком массивно из-за толщины фанеры.

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2209
  • Репутация: +116/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Re: Задумал сделать мост из 3 мм фанеры
« Ответ #7 : 02 Октября 2023, 23:02:45 »
Очень здорово, хотя и выглядит слишком массивно из-за толщины фанеры.

Да, некоторые детали буду заменять на 2-1 мм картон. А некоторые обыгрывать и скрывать толщину. Уже сообразил как.

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2209
  • Репутация: +116/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Re: Задумал сделать мост из 3 мм фанеры
« Ответ #8 : 19 Октября 2023, 11:50:41 »
Ранее случайно не туда разместил.

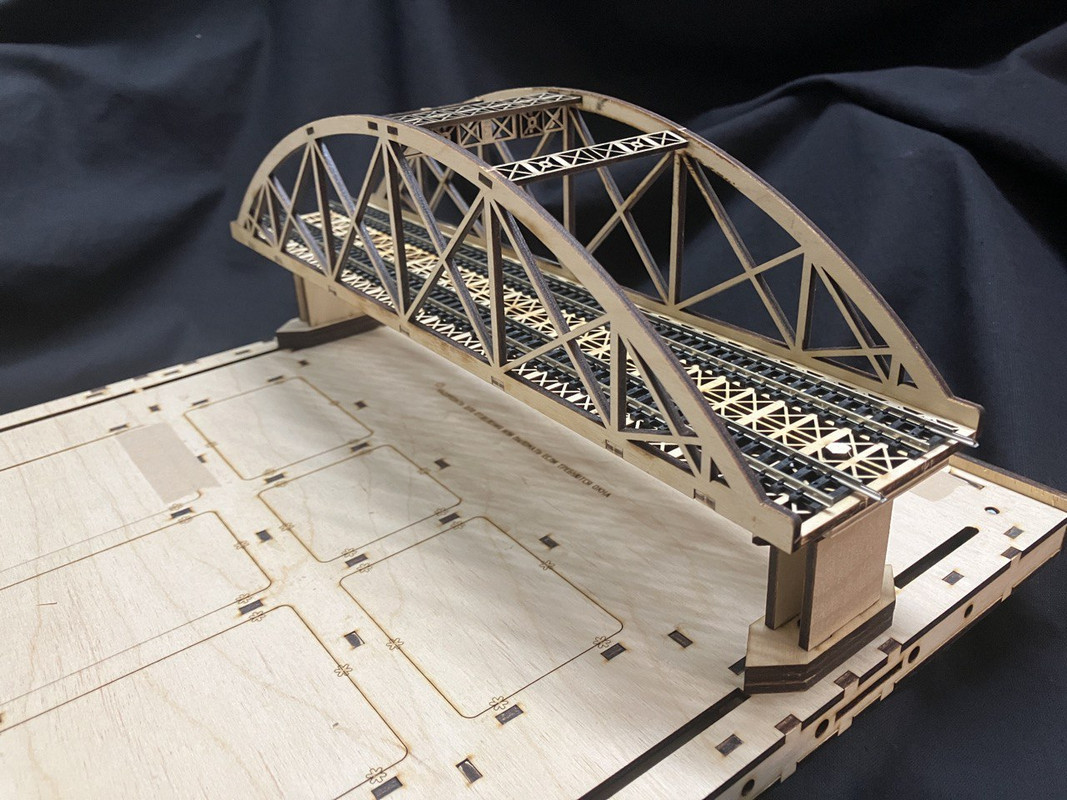

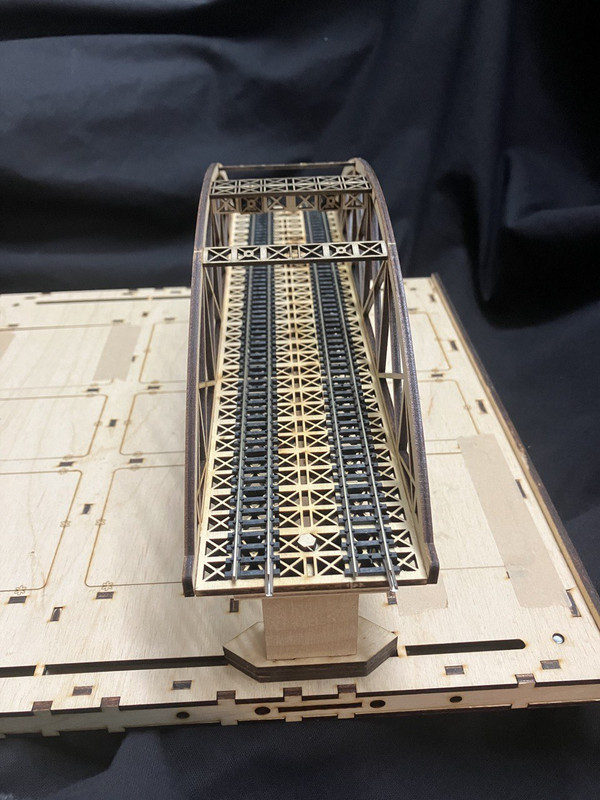

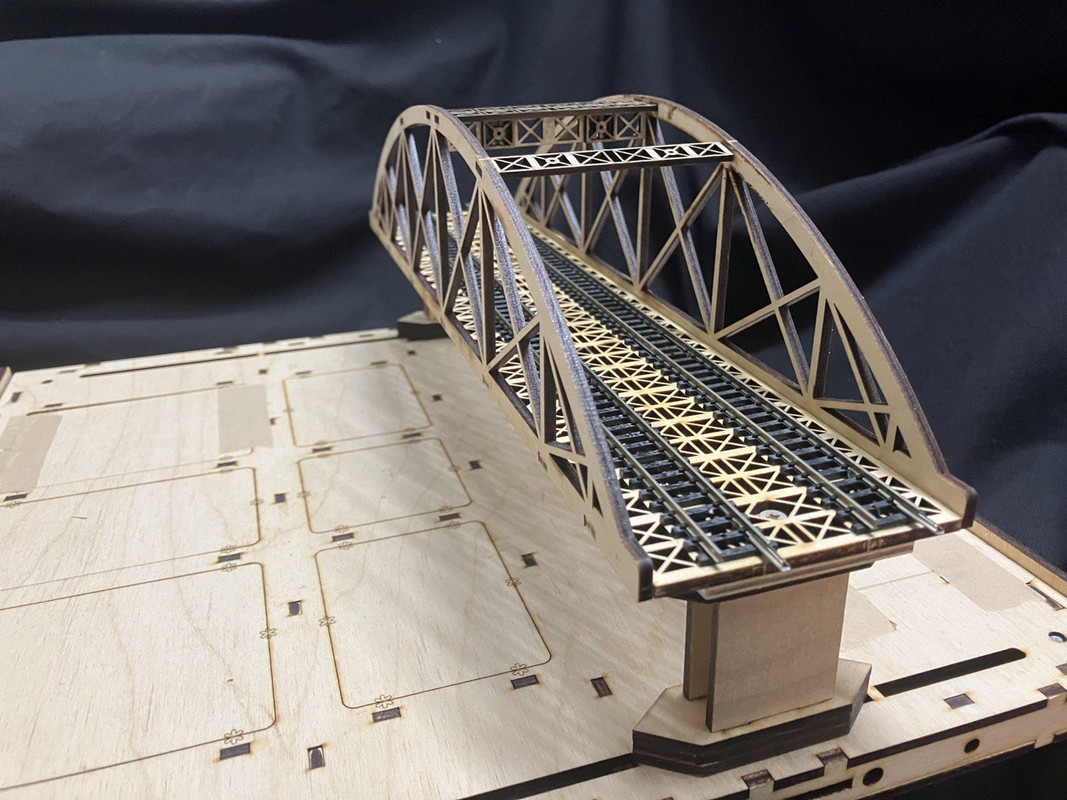

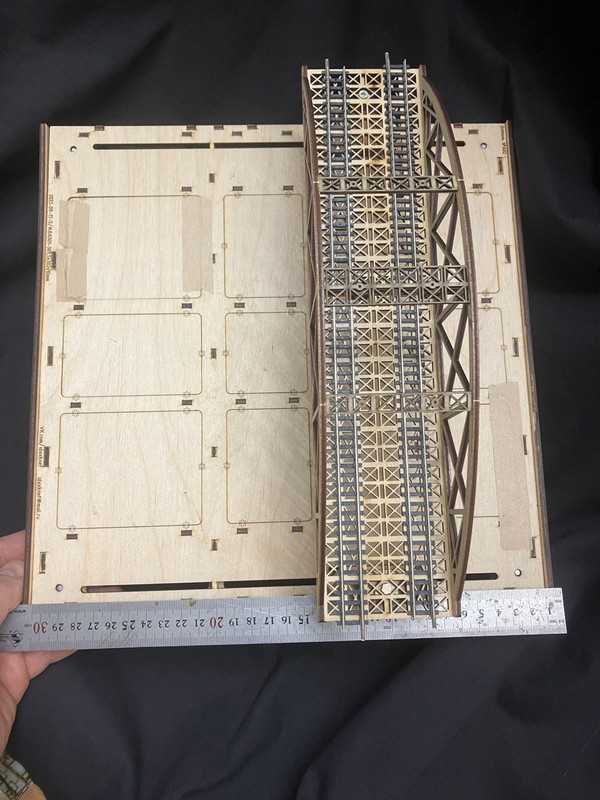

Попробовал другой тип моста. Он как-бы требует меньше ажурности. Кое-какие ажурные детали из картона сделал.
Ещё мелкие детали добавятся со временем, думаю, что этот мост уже будет ближе к "реальному прототипу".

Хотя реального прототипа нет в деталях - по сути это модель модели:

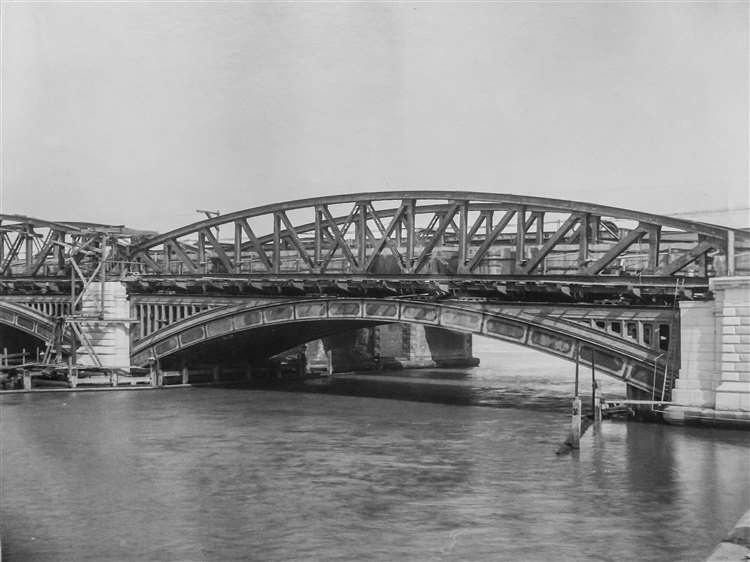

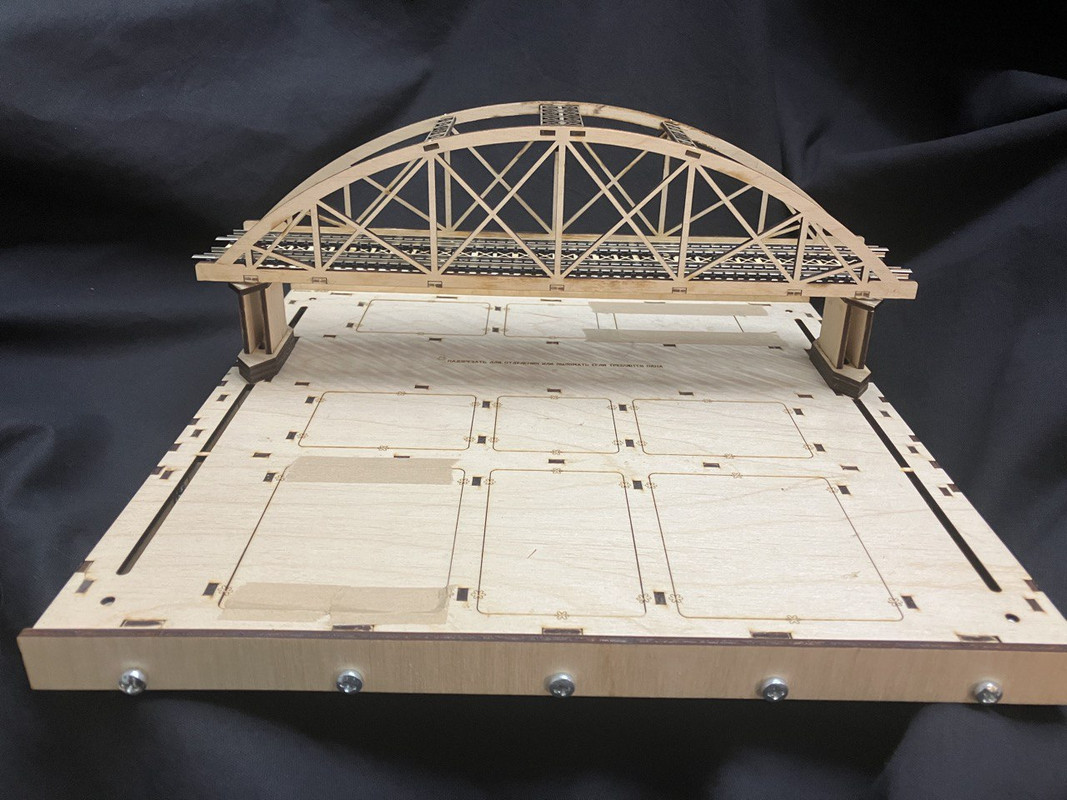

Спойлер (кликните для показа/скрытия)
Арочный мост с ездой по низу. Диагональные балки фантазийные, я не строитель и тем более не мостостроитель  :facepalm:

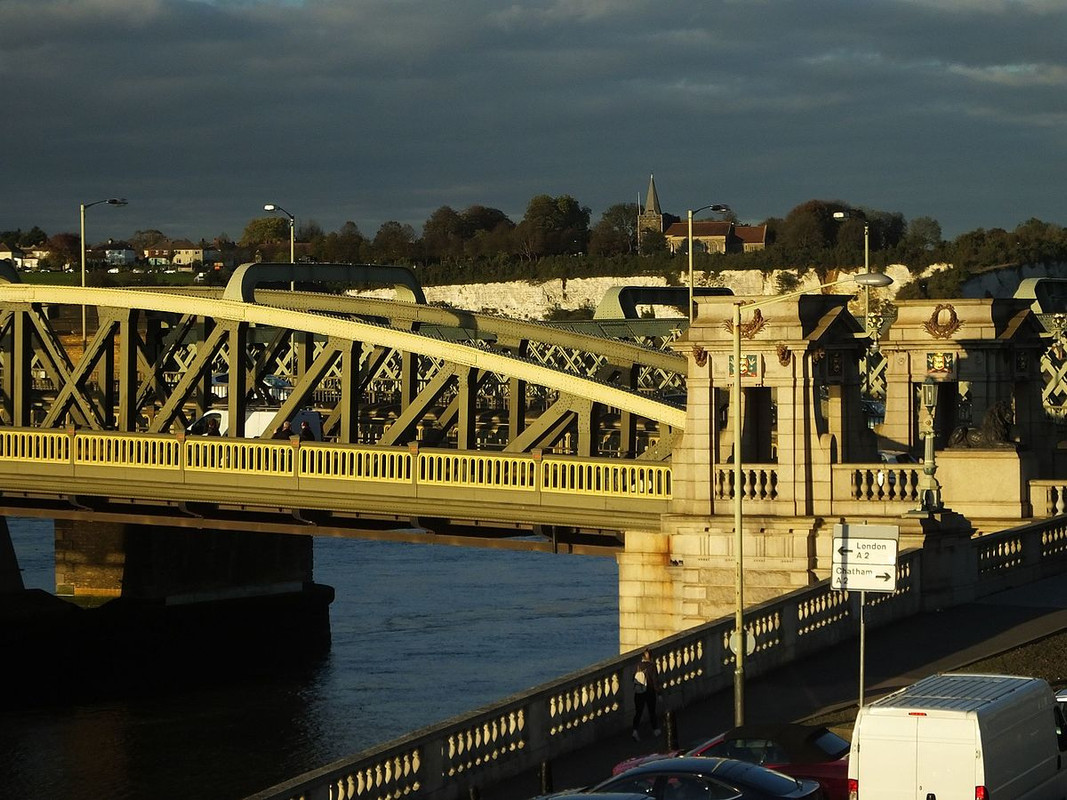

На самом деле надо было сразу погуглить. Более всего это похоже на Rochester Bridge.
Но он не железнодорожный и чуть иначе выглядит.

Спойлер (кликните для показа/скрытия)

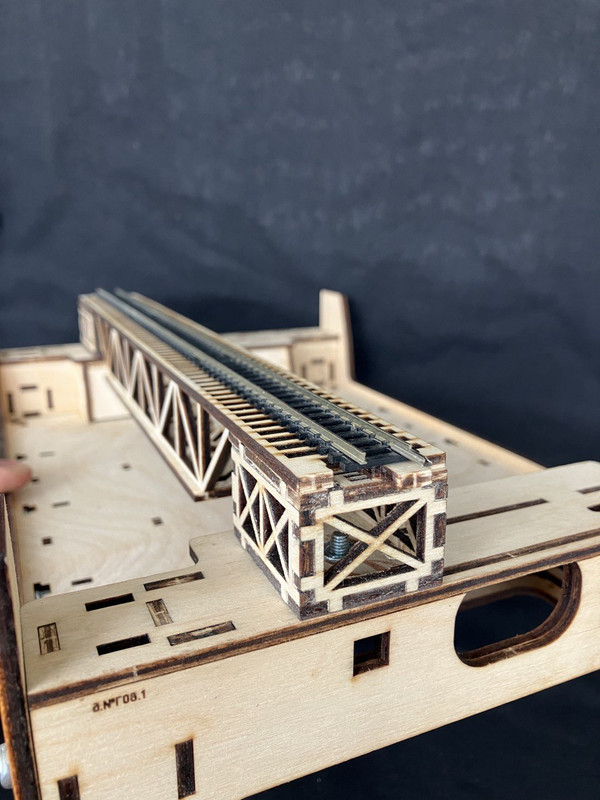

Перемычки наверху в высоте NEM. Но на всякий случай предусмотрел там отверстия, можно имитацию конташки сделать...



Пожалуйста, не пишите про винты. Это моя отдушина за отсутствием клёпок. Прошу понять и простить. :-\

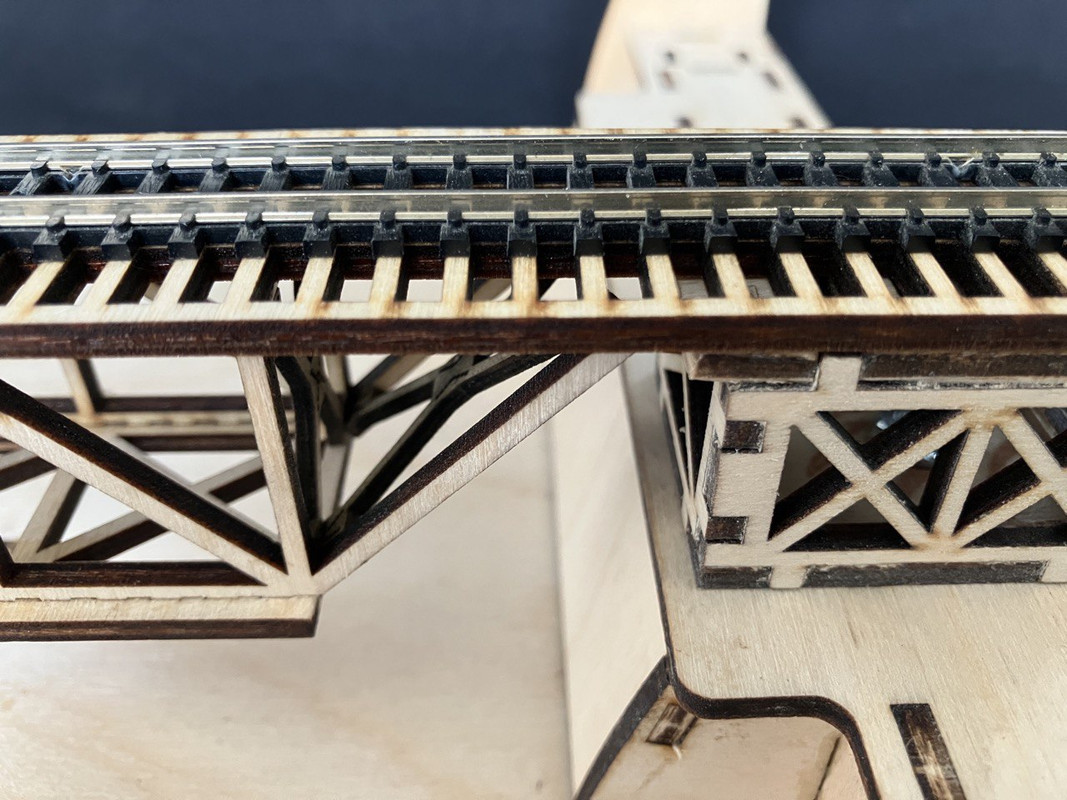

Спойлер (кликните для показа/скрытия)


Оффлайн Slava_9mm

  • Старожил
  • ****
  • Сообщений: 268
  • Репутация: +1/-0
  • Откуда: New Jersey, USA
  • Имя: Slava
Re: Задумал сделать мост из 3 мм фанеры
« Ответ #9 : 20 Октября 2023, 05:17:02 »
стеснаюсь спросить - а как вы режете фанеру? какои-то инструмент имеется ввиду?

Оффлайн konstantin 1978

  • Ветеран
  • *****
  • Сообщений: 3002
  • Репутация: +280/-10
  • Откуда: город-герой Москва
  • Имя: Константин
Re: Задумал сделать мост из 3 мм фанеры
« Ответ #10 : 20 Октября 2023, 07:42:19 »
стеснаюсь спросить - а как вы режете фанеру? какои-то инструмент имеется ввиду?

Плохо знаете мат.часть, батенька!!!!  :D :D
https://forum.nscaleclub.ru/index.php?topic=8425.0

Оффлайн Кёф

  • Ветеран
  • *****
  • Сообщений: 2209
  • Репутация: +116/-1
    • Блог Александра a.k.a. Кёф
  • Откуда: Балашиха
  • Имя: Александр/Кёф
Re: Задумал сделать мост из 3 мм фанеры
« Ответ #11 : 20 Октября 2023, 16:04:29 »
Константин, спасибо!
Вот это называется Клуб!

... и добавил:
какои-то инструмент имеется ввиду?
Да, Слава, всё там я описал. Нормальная тема. Технология удобная.
