Аналоговый пульт Arnold Ass

[VSergN]

40 вольт размах.

Ого!

[gidra]

0 вольт - линия по центру с зелеными треугольничками по бокам

Таки они синие, зелёные - уровень синхронизации, няп
... и добавил:..продолжим тему про крокодилов... А земляной крокодил куда подключен?

[BR95009]

Таки они синие, зелёные - уровень синхронизации, няп

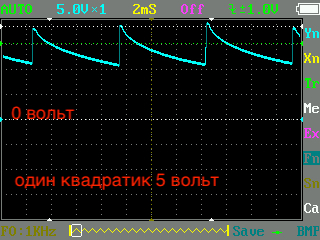

Это да, там не очень цвета на экране. Я нарисовал красным выше, что бы понятнее было.
... и добавил:

А земляной крокодил куда подключен?

К одному из проводов, идущих на рельсы. А второй крокодил - ко второму проводу. При смене просто картинка меняется на зеркальную ниже нуля.

Померял мультиметром переменку на блоке питания. Показывает 15 вольт АС.

[gidra]

нагрузка есть при этом?
... и добавил:с бп то всё понятно: размах пополам делить на корень из двух

[BR95009]

Не, нагрузки нету. Тока осцилограф. По нагрузкой посмотреть?

[gidra]

ага

[BR95009]

Завтра гляну.
... и добавил:Замерил под нагрузкой. Картина кардинально поменялась.

Без нагрузки Piko 55003 (1% ручки):

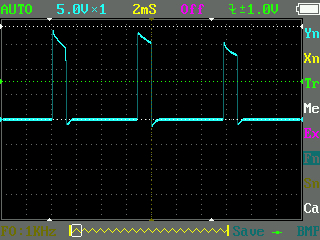

Под нагрузкой (Roco V200) - 1% ручки. Все равно под 19 вольт, нифига не 12.

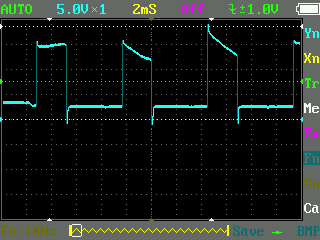

Под нагрузкой, 40% ручки. Тут уже низ ШИМа поднялся на 2,5 вольта.

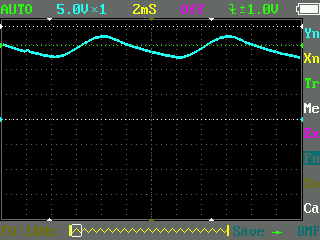

Под нагрузкой, 100% ручки:



А вот Н0е дизель под нагрузкой от моей приблуды не едет, и осциллограф показывает тротлинг драйвера.

Видимо, нужен более мощный драйвер.

В итоге, плюнул. Поставил в Н0е дизель декодер. Пущай ездит в цифре.

А энка ездит и от моего пульта.

ПС: с декодером лок Н0е едет и от моего аналогоов пульта и от ПИко 55003, но рывками, пока не выкрутишь в 100%.

Те видимо, что то припаяно на заглушке, что не дает разогнаться от моего пульта.

[VeschiiOleg]

Все равно под 19 вольт, нифига не 12.

19В - это пиковое значение переменки. А постоянное напряжение - т.е ВЫПРЯМЛЕННОЕ от такого, что на картинке будет зависеть  от скважности. При 100% ручки напряжение будет почти гладким (примерно 3/4 от 19В, или примерно 14В). И это видно на последней картинке (около трех клеток).

Я же еще на 4ой странице топика рисовал как это выглядит при разных значениях скважности...

[BR95009]

(примерно 3/4 от 19В, или примерно 14В)

Да. Но на самом пульте написано 12 вольт на выход, а не 14 и не 19.

[VeschiiOleg]

а не 14

Для таких устройств погрешность в пару вольт в порядке вещей. Ну и зависимость от тока имеется, чем больше нагрузка на блок, тем меньше выходное напряжение будет.

Мой 12Вольтовый может выдать больше 16В с одним составом на колее. С тремя составами где-то около 12В получается.
