Мой ВЛ23
« : 09 Ноября 2020, 14:33:36 »

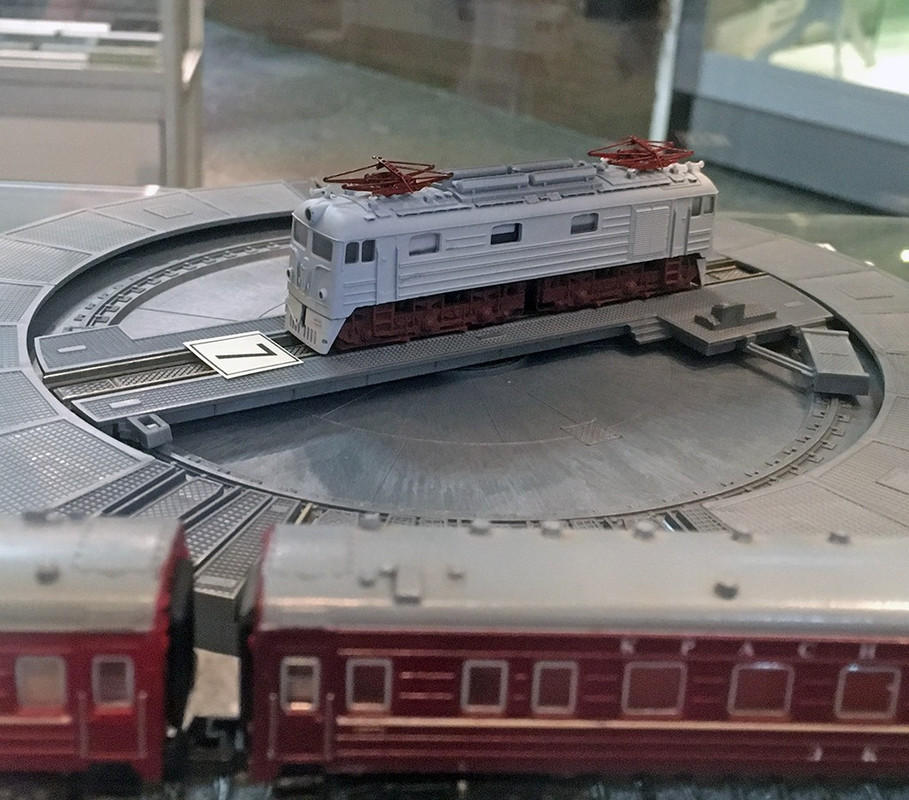

Facebook напомнил, что ровно год назад я показал свой "утюг" на выставке моделей железных дорог ВОЛЖД-2019.



Жаль, что в этом году не получится принять участие в выставка из-за эпидемии, но ничего не поделаешь.

Думаю, тем кто строит подвижной состав будет интересен и полезен рассказ о создании модели, хотя и с небольшой задержкой. :)

Вообще, откопав один из ранних файлов разработки 3D-модели я очень удивился, увидев дату создания - осень 2015 года! Вот так медленно иногда идут дела. :)



В 2016 году появились наброски тележек и крышевого оборудования. С метельниками модель начала обретать свой характерный облик... А потом работа остановилась. Много чего происходило в жизни и разработка была отложена в долгий ящик.



В 2019 году я твердо решил построить электровоз и активно приступил к делу. К весне модель получила детализацию крышевого, боковины тележек были практически закончены.



К лету было добавлено остекление, изоляторы, доделаны тележки и вообще, работа над визуальной частью была завершена.




Теперь предстояло придумать, как оживить модель, сделать ее ходовой.

Продолжение следует...

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 2018
  • Репутация: +169/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Мой ВЛ23
« Ответ #1 : 09 Ноября 2020, 20:08:52 »
На самом интересном месте... :)
N СЖД III - IV

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7056
  • Репутация: +305/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Мой ВЛ23
« Ответ #2 : 11 Ноября 2020, 15:15:52 »
Продолжаем разговор...
В общем, благодаря Александру ANK этой теме, я  узнал о замечательной модели японского электровоза EF62 от знаменитой Tomix. Самое интересное было то, что большинство элементов ходовки модели продавались отдельно. Можно было купить тележки, узел червячной передачи, мотор и даже просто отдельные колпары. Проблема была только в том, что сам электровоз пропал с прилавков. Я решил попробовать тиражировать все пластиковые элементы самостоятельно и собрать свою ходовку, посмотреть что получится. Так, я сначала скопировал корпус тележки (довольно сложная пространственная деталь) и шестерни.



Затем распечатал боковины тележек.



Боковины исходной тележки были срезаны с основания, затем приклеены боковины ВЛ23 и все это пошло в тиражирование:

В результате все срослось очень аккуратно, я даже удивился, что все необходимые элементы так совпали для первого раза.. Там где нужен был контакт, было тело боковины, а где не нужно было, были проемы.



Воодушевившись результатом, я начал прикидывать модель ходовки...





И вроде бы все шло неплохо, но как это обычно бывает, все планы полетели к чертям, так как у одного продавца на EBAY я обнаружил вожделенную модель Tomix EF62 за адекватную цену...

Оффлайн Ardi0618

  • Ветеран
  • *****
  • Сообщений: 506
  • Репутация: +21/-0
  • Откуда: Surgut
  • Имя: Сергей
Re: Мой ВЛ23
« Ответ #3 : 11 Ноября 2020, 17:55:47 »
Прошерстил ебэй в т.ч. среди проданного и дешевле 5000 ничего не нашел. ???
PS. Не знаю, критично это или нет, что межосевые расстояния отличаются от отечественных локов?

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7056
  • Репутация: +305/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Мой ВЛ23
« Ответ #4 : 11 Ноября 2020, 21:18:32 »
PS. Не знаю, критично это или нет, что межосевые расстояния отличаются от отечественных локов?

Критично для чего?

Оффлайн Ardi0618

  • Ветеран
  • *****
  • Сообщений: 506
  • Репутация: +21/-0
  • Откуда: Surgut
  • Имя: Сергей
Re: Мой ВЛ23
« Ответ #5 : 11 Ноября 2020, 21:29:56 »
Для аутентичности.

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 2018
  • Репутация: +169/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Мой ВЛ23
« Ответ #6 : 11 Ноября 2020, 21:32:44 »
А какие точно межосевые расстояния у ef62?
N СЖД III - IV

Оффлайн Ardi0618

  • Ветеран
  • *****
  • Сообщений: 506
  • Репутация: +21/-0
  • Откуда: Surgut
  • Имя: Сергей
Re: Мой ВЛ23
« Ответ #7 : 12 Ноября 2020, 08:30:23 »
У тележки DT124 расстояние между крайними осями примерно 25 мм, скорее всего просто 1 дюйм. А расстояние между центрами телег - 2,5 дюйма.


Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7056
  • Репутация: +305/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Мой ВЛ23
« Ответ #8 : 12 Ноября 2020, 16:04:19 »
Итак, у одного японца с не очень хорошим рейтингом я смог заказать нужную модель. Когда электовоз пришел, я понял почему рейтинг продавца был такой низкий - упаковано все было очень плохо. В результате метельник, сцепка повылетали со своих мест, но слава богу, никаких критичных повреждений модель не получила. Я разобрал модельку и очередной раз восхитился уровню японских разработчиков, а также  качеству исполнения их идей и понял, что я еще совершенно не дорос, чтобы проделать такую сложную работу и запроектировать корпус ходовки самостоятельно.

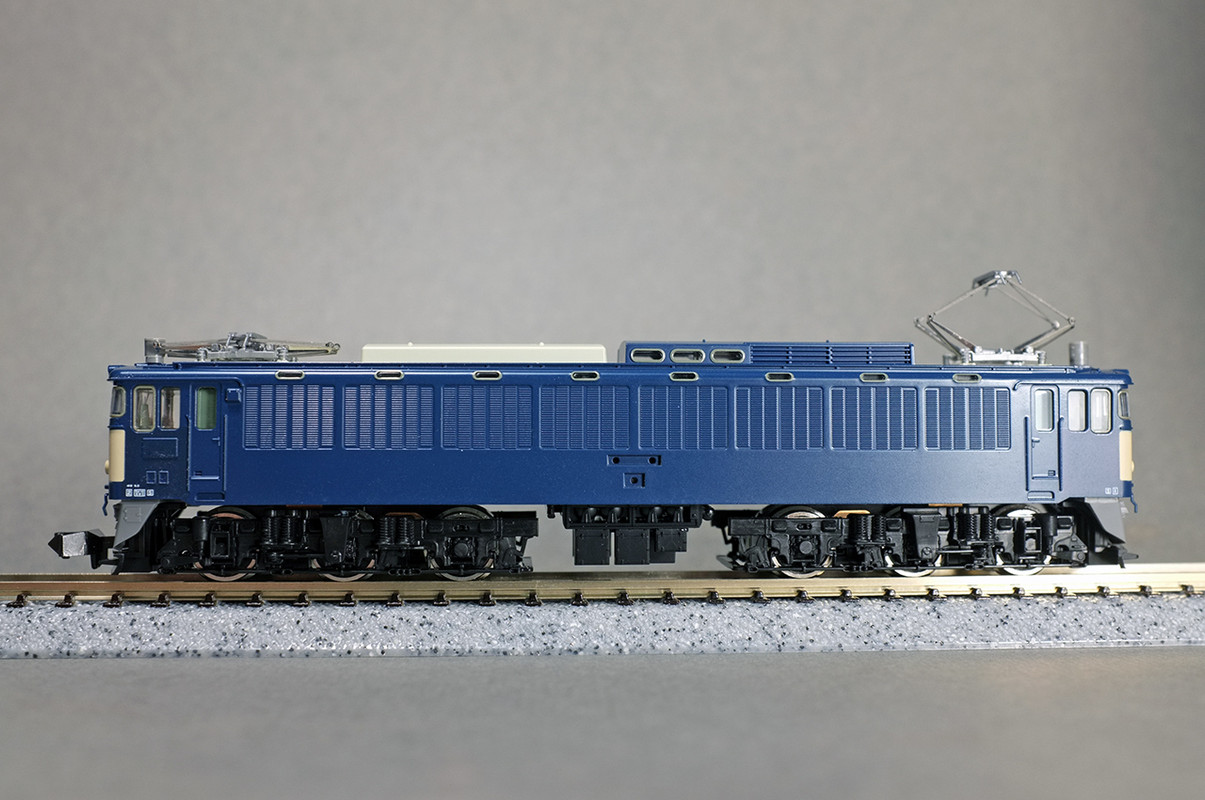

Вот этот красавец, второе издание модели от Томикс:



Было решено воспользоваться по максимуму готовой базой и заняться старым-добрым перепилом! Угробить такую замечательную модель у меня рука не поднялась, поэтому было решено сначала сделать копии оригинальных деталей, а потом пилить их!

Копия оригинальноых половинок корпуса ходовки и их укороченные версии:



Очень повезло, что длины карданов хватило, абсолютно впритык!

До кучи пришлось сделать новые детали фиксаторов половин корпуса верхней и нижней части...



Так как в оригинальной модели корпус ходовки заодно является и ее утяжелителем и выполнен из металла, предстояло повторить тоже самое и наконец попробовать то, что давно хотел - литье легкосплавов...


Оффлайн Gematogen

  • Глобальный модератор
  • Ветеран
  • *****
  • Сообщений: 6927
  • Репутация: +252/-1
  • Имя: Михаил
Re: Мой ВЛ23
« Ответ #9 : 12 Ноября 2020, 16:25:56 »
Совсем заинтриговал.
Моделька для литья сложная - неужели смог?
Михаил, DCC

Оффлайн Ardi0618

  • Ветеран
  • *****
  • Сообщений: 506
  • Репутация: +21/-0
  • Откуда: Surgut
  • Имя: Сергей
Re: Мой ВЛ23
« Ответ #10 : 12 Ноября 2020, 16:55:47 »
Я вообще преклоняюсь перед такими подвигами. :clapping:
PS. Я купил пару или тройку таких локов под ходовку для ЧС4Т. Вроде как они без перепилов подойдут.

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7056
  • Репутация: +305/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Мой ВЛ23
« Ответ #11 : 12 Ноября 2020, 17:06:05 »
Совсем заинтриговал.
Моделька для литья сложная - неужели смог?

Потерпи, все будет дальше! :)



... и добавил:
PS. Я купил пару или тройку таких локов под ходовку для ЧС4Т. Вроде как они без перепилов подойдут.

Тоже думаю о таком варианте.

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 2018
  • Репутация: +169/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Мой ВЛ23
« Ответ #12 : 12 Ноября 2020, 17:17:05 »
решено сначала сделать копии оригинальных деталей,

Каким образом?
N СЖД III - IV

Оффлайн Knallfrosch

  • Администратор
  • Ветеран
  • *****
  • Сообщений: 7056
  • Репутация: +305/-46
  • САМОЗВАНЕЦ
    • NSCALECLUB.RU
Re: Мой ВЛ23
« Ответ #13 : 12 Ноября 2020, 17:18:28 »
Каким образом?

Дык, как всегда - литье пластиков в силикон.

Оффлайн Sormovo

  • Ветеран
  • *****
  • Сообщений: 2018
  • Репутация: +169/-0
  • Откуда: Nижний Nовгород
  • Имя: Евгений
Re: Мой ВЛ23
« Ответ #14 : 12 Ноября 2020, 18:33:02 »
А мастер-модель печатью?
